W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Fabia I z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Skoda Fabia I to model miejskiego samochodu, który był produkowany w latach 1999-2007. Był to pierwszy samochód marki Skoda zbudowany na platformie Volkswagena Polo.
Fabia I charakteryzowała się prostą, ale elegancką stylistyką, która wpisywała się w ówczesne trendy. Samochód ten oferował różne wersje silnikowe, w tym benzynowe i wysokoprężne, o pojemnościach od 1,2 do 2,0 litrów. Moc silnika wahała się od 54 do 130 KM, a samochód był oferowany w wersjach hatchback i kombi.
W zależności od wersji wyposażenia, Fabia I oferowała różne rozwiązania w zakresie komfortu i bezpieczeństwa jazdy, takie jak klimatyzacja, poduszki powietrzne, system ABS, a także elektrycznie sterowane szyby i lusterka.
Skoda Fabia I była popularnym wyborem wśród kierowców szukających niezawodnego i oszczędnego samochodu miejskiego. Dzięki prostej konstrukcji i tanim kosztom eksploatacji, Fabia I jest nadal często spotykana na drogach, zwłaszcza wśród początkujących kierowców.

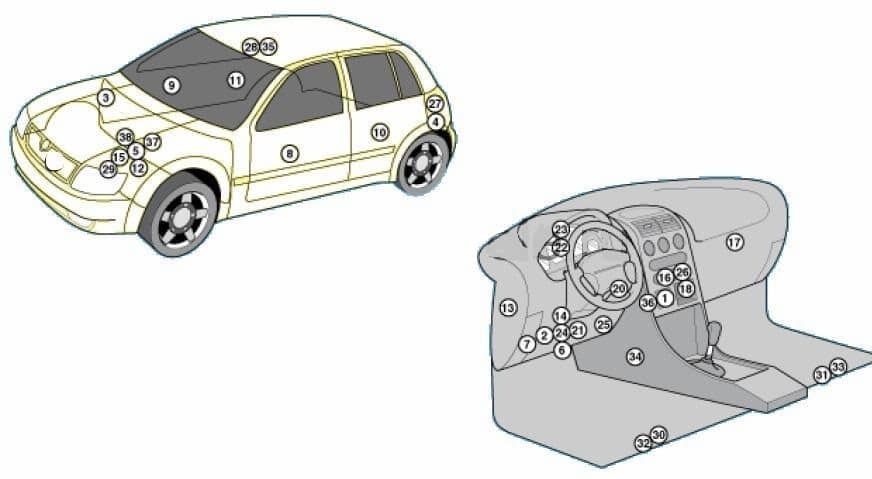

Lokalizacje
Opis
| 1 | Sterownik klimatyzacji – w panelu sterowania nagrzewnicy |
| 2 | Centralka antykradzieżowa – w centralce wielofunkcyjnej 2 |
| 3 | Dźwięk alarmu przeciwkradzieżowego (^ 07/00) |
| 4 | Sygnalizator antywłamaniowy (08/00 ^) |
| 5 | Bateria akumulatora |
| 6 | Centralka zamka centralnego – w centralce wielofunkcyjnej 2 |
| 7 | Złącze diagnostyczne (DLC) – za schowkiem |
| 8 | Sterownik funkcji drzwi, przedni lewy (centralny zamek / lusterko zewnętrzne / elektryczne szyby) |
| 9 | Sterownik funkcji drzwi, przedni prawy (centralny zamek / lusterko zewnętrzne / elektryczne szyby) |
| 10 | Sterownik funkcji drzwi tylnych lewych (centralny zamek / elektryczne okno) |
| 11 | Sterownik funkcji drzwi tylnych prawych (centralny zamek / elektryczne okno) |
| 12 | Jednostka sterująca silnika wentylatora chłodzącego — z A / C |
| 13 | Deska rozdzielcza skrzynki bezpieczników / przekaźników 1 |
| 14 | Deska rozdzielcza skrzynki bezpieczników / przekaźników 2 |
| 15 | Skrzynka bezpieczników/przekaźników, komora silnika – nad akumulatorem |
| 16 | Dodatkowy bezpiecznik (10A) – z tyłu centralki systemu nawigacyjnego |
| 17 | Klimatyzacja / Moduł sterowania wentylatorem ogrzewania / Rezystor sterowania prędkością wentylatora – zespół wentylatora, lewy |
| 18 | Sterownik nagrzewnicy – w panelu sterowania nagrzewnicy – bez klimatyzacji |
| 19 | Sygnał dźwiękowy |
| 20 | Antena pierścieniowa immobilizera – przy stacyjce |
| 21 | Kierunkowskaz / przekaźnik alarmowy – w centralce wielofunkcyjnej 1 |
| 22 | Jednostka sterująca zestawu wskaźników — za deską rozdzielczą — funkcje: immobilizer, urządzenia ostrzegawcze i wskaźniki |
| 23 | Brzęczyk ostrzegawczy o pozostawionych włączonych lampach – w zestawie wskaźników |
| 24 | Wielofunkcyjna jednostka sterująca 1 – bezpiecznik/skrzynka przekaźników pod deską rozdzielczą 2 – funkcje: siłownik zamka pokrywy/tylnej klapy, tempomat, odmgławiacz tylnej szyby, klakson, kierunkowskazy/światła awaryjne, oświetlenie wnętrza, wycieraczka tylnej szyby, światła wsteczny bieg (manualna skrzynia biegów ), spryskiwacz szyby przedniej, wycieraczki szyby przedniej |
| 25 | Wielofunkcyjna jednostka sterująca 2-funkcyjna: system antykradzieżowy, centralny zamek, elektrycznie/podgrzewane lusterka zewnętrzne, elektrycznie podnoszone szyby |
| 26 | Jednostka sterująca nawigacją – w systemie nawigacji / panelu sterowania radia |
| 27 | Jednostka sterująca systemu parkowania |
| 28 | Brzęczyk systemu parkowania – przy lampce wewnętrznej |
| 29 | Jednostka sterująca wspomagania kierownicy |
| 30 | Sterownik ogrzewania fotela – pod siedzeniem po stronie kierowcy |
| 31 | Sterownik ogrzewania fotela – pod siedzeniem po stronie pasażera |
| 32 | Czujnik zderzenia bocznego lewy – pod przednim siedzeniem |
| 33 | Czujnik zderzenia bocznego, prawy – pod przednim siedzeniem |
| 34 | Jednostka sterująca SRS – za konsolą środkową |
| 35 | Sterownik szyberdachu – za lampą oświetlenia wnętrza |
| 36 | Jednostka sterująca interfejsu telefonicznego |
| 37 | Elektroniczna jednostka sterująca skrzyni biegów |
| 38 | Czujnik prędkości pojazdu – skrzynia biegów |
Przedział pasażerski

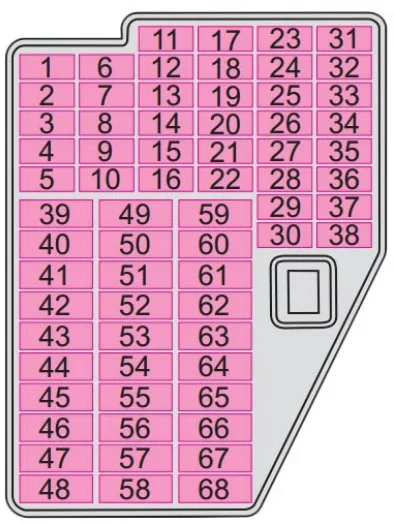

Skrzynka bezpiecznikowa

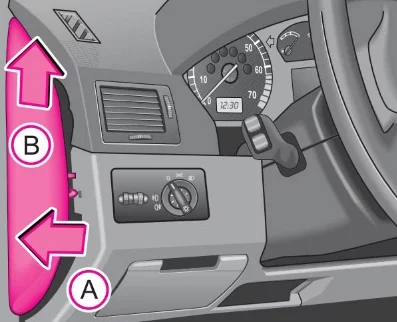

Znajduje się na końcu tablicy rozdzielczej, za osłoną ochronną.
Opis
| 1 | (5A) Zestaw wskaźników układu przeciwblokującego (z ESP) |
| 2 | (10A) Światła stopu |
| 3 | (5A) Klimatyzacja;
Złącze diagnostyczne (DLC). |
| 4 | (10A) Lampy wewnętrzne |
| 5 | (5A) Wskaźnik otwartych lub luźno zamkniętych drzwi |
| 6 | (5A) Sterowanie zasięgiem reflektorów |
| 7 | (5A) Zarządzanie silnikiem, wspomaganie kierownicy |
| 8 | (10A) Wspomaganie kierownicy |
| 9 | (10A) Podgrzewany czujnik tlenu |
| 10 | (5A) S-pin;
System audio; Zestaw wskaźników. |
| 11 | (5A) Elektryczne lusterka zewnętrzne i ogrzewanie |
| 12 | (5A) Klimatyzacja;
Siłownik klapy wlotu powietrza; System nawigacji; Telefon. |
| 13 | (10A) Lampy cofania |
| 14 | (10A) System zarządzania silnikiem – Diesel |
| 15 | (10A) Wycieraczka/spryskiwacz przedniej szyby |
| 16 | (5A) Tablica przyrządów |
| 17 | (5A) System zarządzania silnikiem – benzyna |
| 18 | (5A) Telefon |
| 19 | (10A) Automatyczna skrzynia biegów |
| 20 | (5A) Przekaźnik testowy lampy |
| 21 | (5A) System sterowania automatyczną skrzynią biegów;
Podgrzewacze dysz spryskiwaczy szyby przedniej; Szyberdach. |
| 22 | – |
| 23 | (10A) Reflektor prawy – światło drogowe |
| 24 | (10A) Zarządzanie silnikiem |
| 25 | (5A/10A) Układ przeciwblokujący (ABS) |
| 26 | – |
| 27 | – |
| 28 | (5A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca);
Czujnik położenia pedału sprzęgła; Zarządzanie silnikiem tempomatu. |
| 29 | – |
| 30 | (10A) Wskaźnik świateł drogowych;
Reflektor lewy – światła drogowe. |
| 31 | (10A) Klapa tylna/siłownik blokady klapy tylnej |
| 32 | (10A) Wycieraczka i spryskiwacz tylnej szyby |
| 33 | (5A) Prawe przednie i tylne prawe lampy boczne |
| 34 | (5A) Lewa lampa |
| 35 | (10A) Wtryskiwacze – benzyna |
| 36 | (5A) Lampy tablicy rejestracyjnej |
| 37 | (5A) Tylne światło przeciwmgielne |
| 38 | (5A) Elektryczne lusterka zewnętrzne i ogrzewanie |
| 39 | (20A) Podgrzewana tylna szyba |
| 40 | (20A) Klakson |
| 41 | (20A) Wycieraczka i spryskiwacz przedniej szyby |
| 42 | (15A) Zapalniczka |
| 43 | (20A) Wielofunkcyjny moduł sterujący 1;
Selektor skrzyni biegów – automatyczny. |
| 44 | (15A) Kierunkowskazy;
Światła ostrzegawcze. |
| 45 | (20A) System audio;
System nawigacji. |
| 46 | (25A) Silnik podnośnika szyby przednich prawych drzwi |
| 47 | – |
| 48 | (30A) System zarządzania silnikiem – Diesel |
| 49 | (15A) Centralny zamek |
| 50 | (15A) Regulacja reflektorów;
Prawy reflektor-światło mijania. |
| 51 | (15A) Złącze zasilania akcesoriów |
| 52 | (15A) System zarządzania silnikiem – benzyna |
| 53 | (25A) Silnik podnośnika szyby tylnych prawych drzwi |
| 54 | (15A) Regulacja reflektorów, światła mijania lewe |
| 55 | – |
| 56 | (20A) System zarządzania silnikiem – benzyna |
| 57 | (25A) Gniazdo przyczepy |
| 58 | (25A) Silnik szyby przednich lewych drzwi |
| 59 | (20A) Zmieniarka płyt audio CD |
| 60 | (15A) System antykradzieżowy |
| 61 | (15A) Pompa paliwa – benzyna |
| 62 | (25A) Szyberdach |
| 63 | (15A) Podgrzewane przednie siedzenia |
| 64 | (20A) Spryskiwacze reflektorów |
| 65 | (15A) Światła przeciwmgielne |
| 66 | (25A) Silnik podnośnika szyby tylnych lewych drzwi |
| 67 | – |
| 68 | (25A) Klimatyzator/silnik dmuchawy nagrzewnicy |
Skrzynka przekaźnikowa
Znajduje się pod samą deską rozdzielczą.
Opis
| 1 | Przekaźnik pompy paliwa (diesel, ATD ^ 07/00) |
| 2 | – 07/00) |
| 3 | Przekaźnik świecy żarowej |
| 4 | – 01 / 00) |
| 5 | Przekaźnik sygnalizatora otwartych lub szczelnie zamkniętych drzwi |
| 6 | Przekaźnik pompy spryskiwacza reflektorów |
| 7 | Przekaźnik blokady rozruchu |
| 8 | Przekaźnik 1 podgrzewacz pomocniczy, niska moc (diesel) |
| 9 | Przekaźnik dodatkowej grzałki 2, dużej mocy (diesel) |
| 10 | |
| 11 | Przekaźnik pomocniczych obwodów zapłonowych |
| 12 | Przekaźnik układu zarządzania silnikiem (diesel, ASY/ATD ^ 07/00) |
| 13 | Jednostka systemowa kontroli stanu lampy |
| 14 | Jednostka systemowa kontroli stanu lampy |
| 15 | Przekaźnik pompy paliwa (benzyna, ARV/AME/AUA/AUB/AQV/ATZ/AQW^01/00) |
| F1 | (40A) Dodatkowa grzałka |
| F2 | (40A) Dodatkowa grzałka |
| F3 | (40A) Dodatkowa grzałka |
Komora silnika
Znajduje się w pokrywie na akumulator. Składa się z bezpieczników dużej mocy i bezpieczników.
Opis
| F1 | (110/150/175A) Generator |
| F2 | (110A) Przekaźniki pomocniczej grzałki 1 i 2;
Wyłącznik reflektorów; Skrzynka bezpieczników i przekaźników – zestaw wskaźników 1 (F1-5 i F39-45); Przekaźnik pomocniczego obwodu zapłonu; Wyłącznik zapłonu. |
| F3 | (50A) Wspomaganie kierownicy |
| F4 | (40A) Świece żarowe;
Silnik pompy powietrza wywiewanego. |
| F5 | (40A) Silnik wentylatora chłodzącego |
| F6 | (40A) Układ przeciwblokujący (ABS) |
| F7 | (25A) Układ przeciwblokujący (ABS) |
| F8 | (30A) Silnik wentylatora chłodzącego |
| F9 | – |
| F10 | (5A) Wielofunkcyjny moduł sterujący 1 |
| F11 | (5A) System klimatyzacji |
| F12 | – |
| F13 | (5A) Automatyczna skrzynia biegów |
| F14 | – |
| F15 | – |
| F 16 | – |
