W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo iV z lat: 2019.

Skoda Citigo iV to wersja elektryczna popularnego modelu miejskiego, która została wprowadzona na rynek w 2019 roku. To samochód o całkowicie zerowej emisji spalin, co przekłada się na niskie koszty eksploatacji i korzystny wpływ na środowisko.

Pod względem wyglądu, Skoda Citigo iV wyróżnia się delikatnymi zmianami w stylizacji zewnętrznej, które pozwalają odróżnić ją od wersji z napędem spalinowym. Wnętrze samochodu jest wygodne i przestronne, a deska rozdzielcza została zaprojektowana w nowoczesnym stylu, z intuicyjnym i czytelnym systemem multimedialnym.

Citigo iV jest wyposażony w silnik elektryczny o mocy 61 kW (82 KM) i momentu obrotowym wynoszącym 212 Nm, który pozwala na płynną i dynamiczną jazdę w mieście. Samochód jest napędzany przez baterię litowo-jonową o pojemności 36,8 kWh, co pozwala na zasięg około 260 km na jednym ładowaniu. Czas ładowania baterii wynosi około 4 godzin przy użyciu standardowego ładowania AC, a około 1 godziny przy szybkim ładowaniu DC.

Skoda Citigo iV oferuje również wiele funkcji i systemów bezpieczeństwa, w tym systemy ABS, ESP, poduszki powietrzne, system monitorowania ciśnienia w oponach oraz aktywne zagłówki. W zależności od wersji wyposażenia, auto może być również wyposażone w systemy takie jak klimatyzacja automatyczna, podgrzewane fotele, system nawigacji czy asystent parkowania.

Zobacz także:  Skoda Kodiaq (2020) - schematy bezpieczników i przekaźników

Podsumowując, Skoda Citigo iV to nowoczesny i przyjazny dla środowiska samochód, który jest idealny dla miasta. Dzięki zerowej emisji spalin, niskim kosztom eksploatacji oraz atrakcyjnemu wyposażeniu, stanowi dobry wybór dla osób szukających ekologicznego samochodu miejskiego.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

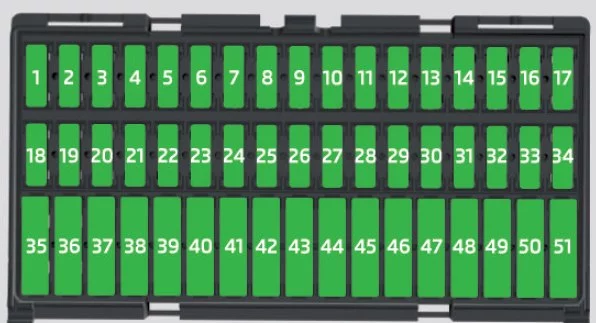

Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Zobacz także:  Skoda Superb III (2023) - schematy bezpieczników i przekaźników
Skoda Citigo iV (2019) - schematy bezpieczników i przekaźników

Numer

Opis

1

Zestaw wskaźników, system zarządzania silnikiem

2

Akumulator wysokiego napięcia, połączenie diagnostyczne, klimatyzacja

3

Zapasowy

4

Zapasowy

5

Dźwignia sterująca pod kierownicą (tempomat, światła), pokładowy system kontroli zasilania

6

Elektryczna regulacja lusterek zewnętrznych, włącznik świateł, światła

7

układ sterowania silnika

8

Ładowanie akumulatora wysokiego napięcia, dźwigni zmiany biegów, wzmacniacza hamulca, układu sterowania napędem

9

Poduszki powietrzne, stacyjka do wyłączania poduszki powietrznej pasażera

10

Układ pomocy w parkowaniu

11

Kamera przednia do systemów wspomagających

12

Zapasowy

13

Zapasowy

14

wycieraczka szyby tylnej

15

Włącznik świateł

16

Wspomaganie kierownicy, blokada zapłonu

17

Dźwignia sterująca pod kierownicą (wycieraczki, spryskiwacze przedniej szyby)

18

Ładowanie akumulatora wysokiego napięcia

19

Zapasowy

20

ESC, dźwignia obsługowa pod kierownicą

21

Zapasowy

22

Zapasowy

23

układ sterowania silnika

24

Dźwignia obsługowa pod kierownicą (światła drogowe)

25

spryskiwacze szyby przedniej i tylnej

26

Zestaw wskaźników, przekaźnik główny

27

oświetlenie wnętrza

28

Złącze diagnostyczne

29

Komponenty elektroniczne

30

ogrzewanie lusterek zewnętrznych

31

Wentylator chłodnicy

32

Kierunkowskazy i światło hamowania, światła do jazdy dziennej

33

Zapasowy

34

Zapasowy

35

Zapasowy

36

gniazdo 12 V

37

Zapasowy

38

urządzenie Infotainment

39

Zapasowy

40

układ sterowania silnika

41

Centralne ryglowanie

42

Pompy wody

43

Ogrzewanie siedzenia z przodu, podzespoły elektryczne

44

Akumulator wysokiego napięcia

45

Włącznik świateł

46

ogrzewanie szyby tylnej

47

Elektryczne szyby po stronie pasażera

48

sygnał dźwiękowy

49

wycieraczki przednie

50

Światło cofania, światła mijania

51

Elektryczne podnoszenie szyb po stronie kierowcy

Zobacz także:  Skoda Octavia II (2005-2006) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Skoda Citigo iV (2019) - schematy bezpieczników i przekaźników

Numer

Opis

1

Elektronika systemu informacyjnego

2

Układ hamulcowy

3

Blokada wyjęcia kluczyka ze stacyjki

4

Ogrzewanie

5

Klimatyzacja

6

Wyłączenie serwisowe systemu napięcia

7

Klimatyzacja

8

Ładowanie akumulatora wysokiego napięcia, dźwigni zmiany biegów, czujnika deszczu do świateł

9

Reflektor przedni

10

Reflektor przedni

11

Ogrzewanie szyby przedniej

12

Ogrzewanie szyby przedniej

Skrzynka bezpiecznikowa w komorze silnika

Skoda Citigo iV (2019) - schematy bezpieczników i przekaźników

Numer

Opis

1

ESC

2

Urządzenie wspomagania hamulców

3

dźwignia obsługowa pod kierownicą

4

ESC

5

moduł danych akumulatora

6

Stacyjka, Start
