Skoda Superb III (2016) – schematy bezpieczników i przekaźników

Rocznik 2016
Zaktualizowano 16.01.2025
Skoda Superb III (2016) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Superb III z lat: 2016.

Skoda Superb III to trzecia generacja modelu Superb, produkowanego od 2015 roku. W przypadku rocznika 2016 nie było większych zmian w porównaniu z rocznikiem poprzednim, ale model ten oferuje wiele innowacyjnych rozwiązań.

Skoda Superb III została zbudowana na bazie modułowej platformy MQB koncernu Volkswagen, dzięki czemu charakteryzuje się wysokim poziomem jakości wykonania, nowoczesnymi rozwiązaniami technicznymi oraz bezpieczeństwem.

Model ten oferuje przestronne i wygodne wnętrze, zapewniające komfortowe warunki podróżowania dla pięciu dorosłych pasażerów. Na uwagę zasługuje także bardzo duża pojemność bagażnika, wynosząca aż 625 litrów.

W ofercie Skody Superb III znajdziemy zarówno silniki benzynowe, jak i diesel, o mocy od 120 do 280 KM, z możliwością wyboru manualnej lub automatycznej skrzyni biegów. Model ten oferuje także szereg nowoczesnych systemów bezpieczeństwa i udogodnień, takich jak adaptacyjny tempomat, asystent pasa ruchu czy system automatycznego parkowania.

Sprawdzanie oraz wymiana bezpieczników Skoda Superb III (2016)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Skoda Superb III (2016)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

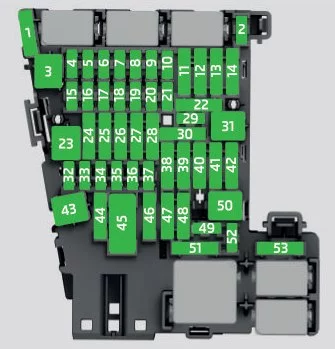

Skrzynka bezpieczników w desce rozdzielczej Skoda Superb III (2016)

Skoda Superb III (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 Nie przypisano
2 Nie przypisano
3 Nie przypisano
4 Nie przypisano
5 Magistrala danych
6 Czujnik alarmu
7 Klimatyzacja;

Ogrzewanie;

Odbiornik pilota do ogrzewania postojowego;

Dźwignia sterująca automatycznej skrzyni biegów;

Przekaźnik ogrzewania tylnej szyby;

Przekaźnik ogrzewania szyby przedniej.
8 Włącznik świateł;

Czujnik deszczu;

Złącze diagnostyczne;

Hamulec postojowy;

Oświetlenie zestawu wskaźników.
9 Gniazdo USB
10 Ekran dotykowy;

Tuner TV.
11 Napinacz paska po lewej stronie
12 Radio
13 Ustawienie amortyzatora
14 Dmuchawa powietrza do klimatyzacji, ogrzewania
15 Elektryczna blokada kierownicy
16 Wzmacniacz sygnału do telefonu
17 Klaster przyrządów;

Praca awaryjna.
18 Kamera cofania
19 KESSY
20 SCR
21 Sprzęgło Haldex;

Kompresor klimatyzacji (GreenLine).
22 Hak holowniczy
23 Reflektor prawy boczny
24 Dach panoramiczny
25 Centralny zamek – drzwi kierowcy i tylne lewe;

Lusterko wsteczne.
26 Podgrzewane fotele przednie
27 Wzmacniacz muzyczny
28 Zaczep holowniczy – styk w gnieździe
29 Dźwignia obsługi pod kierownicą
30 Gniazdo 12 V w bagażniku
31 Reflektor lewy boczny
32 Pomoc w parkowaniu (Asystent parkowania)
33 Przełącznik poduszki powietrznej do świateł awaryjnych
34 TCS;

Przycisk ESC;

Czujnik ciśnienia w oponach;

Czujnik ciśnienia klimatyzacji;

Włącznik świateł cofania;

Lusterko z automatycznym przyciemnianiem;

Przycisk START-STOP;

Sterowanie ogrzewaniem tylnych siedzeń;

Czujnik klimatyzacji;

Hamulec postojowy;

Włącznik świateł.
35 Sterowanie zasięgiem reflektorów;

Reflektory AFS;

Złącze diagnostyczne;

Kamera;

Radar.
36 Reflektor prawy
37 Reflektor lewy
38 Zaczep holowniczy – styk w gnieździe
39 Centralny zamek – drzwi pasażera i prawe tylne drzwi;

Lusterko wsteczne.
40 Gniazdo zasilania 12 V
41 Napinacz paska po prawej stronie
42 Pokrywa bagażnika;

Spryskiwacze reflektorów;

Spryskiwacze szyby przedniej.
43 Wizjer do żarówek wyładowczych;

Oświetlenie wnętrza.
44 Zaczep holowniczy – styk w gnieździe
45 Obsługa regulacji siedzenia
46 Gniazdo zasilania 230 V
47 Wycieraczka tylnej szyby
48 Wykrywanie martwego pola
49 Cewka na przekaźniku rozrusznika;

Przełącznik pedału sprzęgła.
50 Otwieranie pokrywy bagażnika
51 Ogrzewanie tylnych siedzeń
52 Chłodzenie przednich siedzeń
53 Przekaźnik ogrzewania tylnej szyby

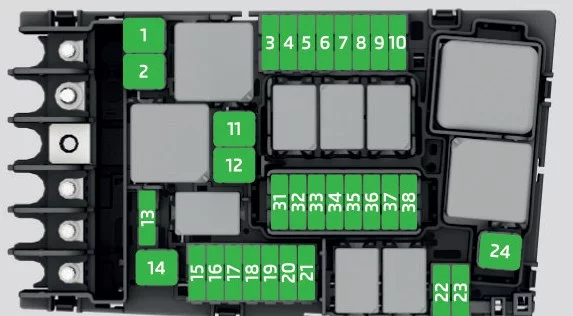

Skrzynka bezpieczników w komorze silnika Skoda Superb III (2016)

Skoda Superb III (2016) - schematy bezpieczników i przekaźników
Numer Opis
1 ESC;

Hamulec postojowy.
2 ESC
3 Jednostka sterująca silnika
4 Wentylator chłodnicy;

Zawór sterujący ciśnieniem paliwa;

Przekaźnik elektrycznego podgrzewacza pomocniczego.
5 Cewka przekaźnika zapłonu
6 Czujnik hamulca
7 Żaluzja kaloryferowa
8 Sonda lambda
9 Pompa płynu chłodzącego;

Cewka zapłonowa;

Podgrzewacz;

Przepływomierz powietrza.
10 Pompa paliwowa
11 Elektryczny system ogrzewania dodatkowego
12 Elektryczny system ogrzewania dodatkowego
13 Automatyczna skrzynia biegów
14 Przekaźnik ogrzewania szyby przedniej
15 Klakson
16 Zapłon
17 ESC;

Jednostka sterująca silnika;

Cewka przekaźnika głównego.
18 Magistrala danych;

Moduł danych akumulatora.
19 Wycieraczki
20 Alarm
21 Nie przypisano
22 Jednostka sterująca silnika
23 Rozrusznik
24 Elektryczny system ogrzewania dodatkowego
31 Nie przypisano
32 Nie przypisano
33 SCR
34 Nie przypisano
35 Nie przypisano
36 Nie przypisano
37 Ogrzewanie postojowe
38 Nie przypisano

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
