Seat Leon IV (2022-2023) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon IV z lat: 2022, 2023.

Seat Leon IV kontynuował sukces swoich poprzedników jako kompaktowy samochód produkowany przez hiszpańską firmę motoryzacyjną Seat. Model ten, podobnie jak poprzednie generacje, został zbudowany na platformie MQB grupy Volkswagen, która została również wykorzystana do innych modeli koncernu.

Seat Leon IV oferowany był w różnych wersjach nadwozia, w tym jako 5-drzwiowy hatchback oraz 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer). Wygląd zewnętrzny samochodu charakteryzował się nowoczesnym designem, z agresywnie wyglądającymi reflektorami i charakterystyczną sylwetką.

W zależności od wersji i rynku, Seat Leon IV był dostępny z różnymi jednostkami napędowymi. W gamie silników znajdowały się zarówno benzynowe, jak i wysokoprężne jednostki o różnych pojemnościach i mocach. Modele wyposażone były w manualne lub automatyczne skrzynie biegów.

Wnętrze Seat Leona IV kontynuowało tradycję oferowania funkcjonalnego i nowoczesnego designu. Samochód ten był wyposażony w zaawansowane systemy multimedialne i nawigacyjne, a także wiele innych funkcji, które zapewniały komfort i wygodę kierowcy i pasażerów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Seat Alhambra (2015-2020) - schematy bezpieczników i przekaźników

Schemat bezpieczników wewnątrz pojazdu

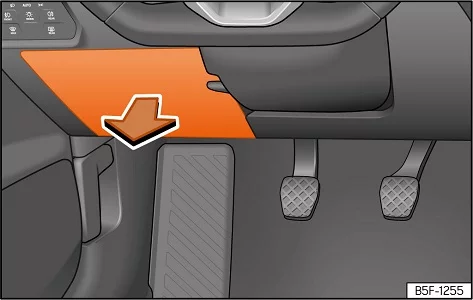

Deska rozdzielcza po stronie kierowcy: pokrywa skrzynki bezpieczników.

Otwieranie i zamykanie skrzynki bezpiecznikowej znajdującej się poniżej tablicy rozdzielczej

Otwieranie: złożyć pokrywę w dół.
Zamykanie: unieść pokrywę do góry do momentu słyszalnego zamknięcia.

Rozpoznawanie bezpieczników pod deską rozdzielczą po kolorach

Kolor	Amperaż
Jasnobrązowy	5
Brązowy	7,5
Czerwony	10
Niebieski	15
Żółty	20
Biały lub przezroczysty	25
Zielony	30
Pomarańczowy	40

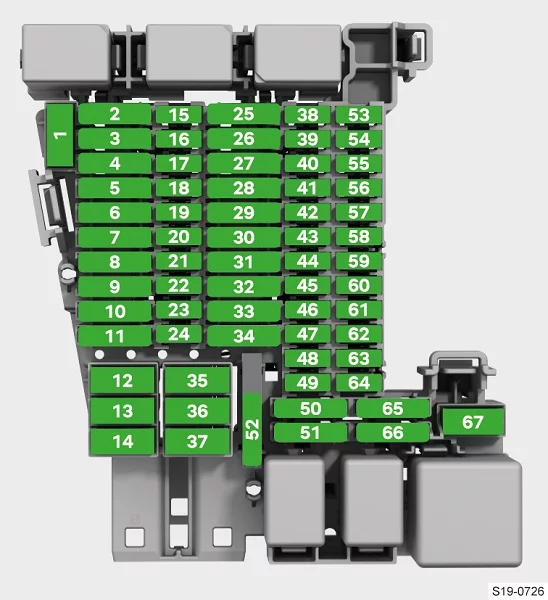

Numer	Opis / Ampery [A]
3	Przyczepa	25
4	SCR, Adblue	20
5	Dźwignia zmiany biegów skrzyni automatycznej	25
6	Oświetlenie wnętrza	30
8	Dach otwierany	20
7	Podgrzewane fotele	30
9	Drzwi lewe	30
11	Przyczepa	15
12	Światła z prawej strony	40
13	Centralny zamek	40
14	Beats Audio CAN i MOST.	30
16	Poduszka powietrzna	7,5
17	SCR, przekaźnik silnika, 1,5	10
18	KESSY	7,5
19	Tablica przyrządów	7,5
20	Centrum Łączności	7,5
21	Kamera cofania	7,5
24	Jednostka sterująca sprzęgła 4×4 Haldex	15
25	Przednie pasy bezpieczeństwa RGS+EBSS	25
26	Prawe drzwi	30
27	Przednie pasy bezpieczeństwa RGS+EBSS	25
28	PHEV. Wyłączanie układu wysokiego napięcia do czynności ratowniczych. Oznaczenie za pomocą żółtej plakietki.	10
29	Przyczepa	15
30	Radio	30
31	Przyczepa	25
34	Gniazdo zasilania 230V	30
35	Świata z lewej strony	40
36	Nawiew klimatyzacji	40
37	Elektrycznie sterowana pokrywa bagażnika	30
39	Podgrzewanie kierownicy	10
40	Alarmowy sygnał dźwiękowy	7,5
41	Bramka	7,5
42	Dźwignia zmiany biegów skrzyni automatycznej	7,5
43	Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, sprężarka AA	10
44	Diagnostyka, przełącznik hamulca ręcznego, przełącznik świateł, światło cofania, oświetlenie wnętrza, podświetlenie progów	7,5
45	Kolumna kierownicy	7,5
46	Wyświetlacz radia	7,5
47	Tryb jazdy.	10
48	USB	7,5
52	Gniazdo zasilania 12 V	20
58	Czujniki parkowania, jednostka sterująca Asystenta Parkowania, kamera przednia, radar	7,5
59	Przełącznik światła cofania, czujnik klimatyzacji, elektrochromatyczne lusterko	7,5
60	Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów	7,5
61	Rozrusznik; czujnik sprzęgła	7,5
65	Wzmacniacz dźwięku	10
66	Wycieraczka tylnej szyby	15
67	Ogrzewanie tylnej szyby	30

Zobacz także: Seat Leon III (2013-2016) - schematy bezpieczników i przekaźników

Wbudowany bezpiecznik / Ampery
Tylne gniazda zasilania 230 V	30
Elektrycznie regulowany fotel kierowcy	15

Skrzynka bezpieczników w komorze silnika

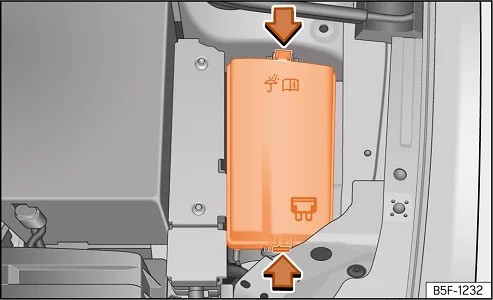

W komorze silnika: pokrywa skrzynki bezpieczników.

Otwieranie skrzynki bezpiecznikowej w komorze silnika

Otwarcie pokrywy silnika.
Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
Następnie unieść pokrywę.
Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.

Zobacz także: Seat Leon II (2008) - schematy bezpieczników i przekaźników

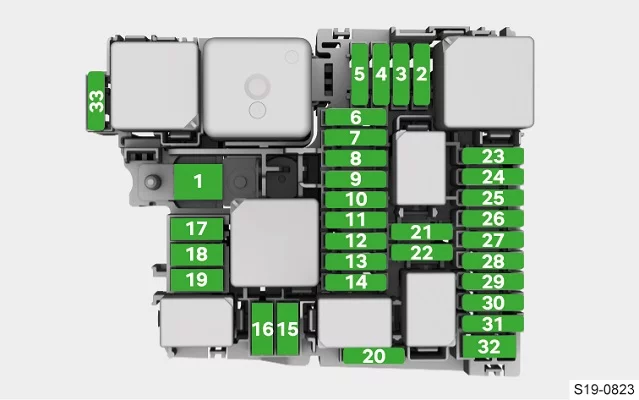

Numer	Opis / Ampery [A]
2	Moduł sterujący silnika	7,5
3	Moduł sterujący pompy paliwa	7,5/10/20
4	Sygnał lewego reflektora KL 30	15
5	Sygnał prawego reflektora KL 30	15
7	Pompa automatycznej skrzyni biegów	30
8	Sygnał serwo hamulca KL 30	40
9	Sygnał dźwiękowy	15
10	Spryskiwacz przedniej szyby	30
11	Chłodzenie PHEV	7,5
12	Moduł sterujący automatycznej skrzyni biegów	15/30
13	Jednostka sterująca układu ESP	25
14	Ogrzewanie postojowe	20
15	Jednostka sterująca układu ESP	40
16	PHEV, jednostka automatycznej skrzyni biegów	50
17	PTC	40
18	PTC	40
20	Przedni mechanizm różnicowy	15
21	Moduł sterujący silnika	7,5
22	Rozrusznik	30
23	Moduł sterujący silnika (diesel / benzyna)	15
24	Czujniki silnika	7,5/10
25	Czujniki silnika	7,5/10
26	Zasilanie silnika	7,5/10
27	Sonda lambda	10/15
28	Silnik	10/20
29	Moduł sterujący pompy paliwa	15/20/30
30	Pompa ciśnieniowa 1,0	10
33	PTC	40
