W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon III z lat: 2013, 2014, 2015, 2016.

Seat Leon III to trzecia generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2012 roku i produkowany był do 2020 roku.

Seat Leon III został zbudowany na zmodernizowanej i ulepszonej platformie MQB grupy Volkswagen, która była również wykorzystywana w innych modelach koncernu, takich jak Volkswagen Golf VII czy Audi A3 trzeciej generacji. Leon III był oferowany jako 3-drzwiowy hatchback (SC), 5-drzwiowy hatchback i 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer).

Wizualnie Seat Leon III prezentował się nowocześnie i dynamicznie. Model ten charakteryzował się ostro zarysowanymi liniami i agresywnie stylizowanymi reflektorami. Wygląd zewnętrzny przyciągał uwagę i sprawiał, że Leon III wyróżniał się w tłumie samochodów w swojej klasie.

Seat Leon III oferował szeroki wybór jednostek napędowych. W gamie silników znajdowały się benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach, w tym również jednostki z turbodoładowaniem. Dostępne były także różne skrzynie biegów, w tym manualne i automatyczne.

Zobacz także:  Seat Ibiza IV (2011) - schematy bezpieczników i przekaźników

Wnętrze Seat Leona III było dobrze zaprojektowane, nowoczesne i przestronne. Materiały wykończeniowe były solidne, a kokpit został ergonomicznie zaprojektowany. Samochód ten oferował także zaawansowane systemy multimedialne, nawigację, klimatyzację, elektryczne szyby oraz wiele opcji i dodatkowych pakietów wyposażenia, aby sprostać oczekiwaniom klientów.

Seat Leon III zdobył pozytywne opinie za swoją dynamiczną jazdę, dobrą jakość wykonania oraz atrakcyjny stosunek ceny do jakości. Model ten był popularny wśród osób szukających kompaktowego samochodu o sportowym charakterze i nowoczesnym wyglądzie.

W 2020 roku produkcja trzeciej generacji Seat Leona została zakończona, a model ten został zastąpiony przez czwartą generację, która kontynuowała sukces i tradycję modelu w segmencie kompaktowych samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Seat Cordoba II (2006-2007) - schematy bezpieczników i przekaźników



Kolor Ampery [A]
Czarny 1
Fioletowy 3
Jasnobrązowy 5
brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

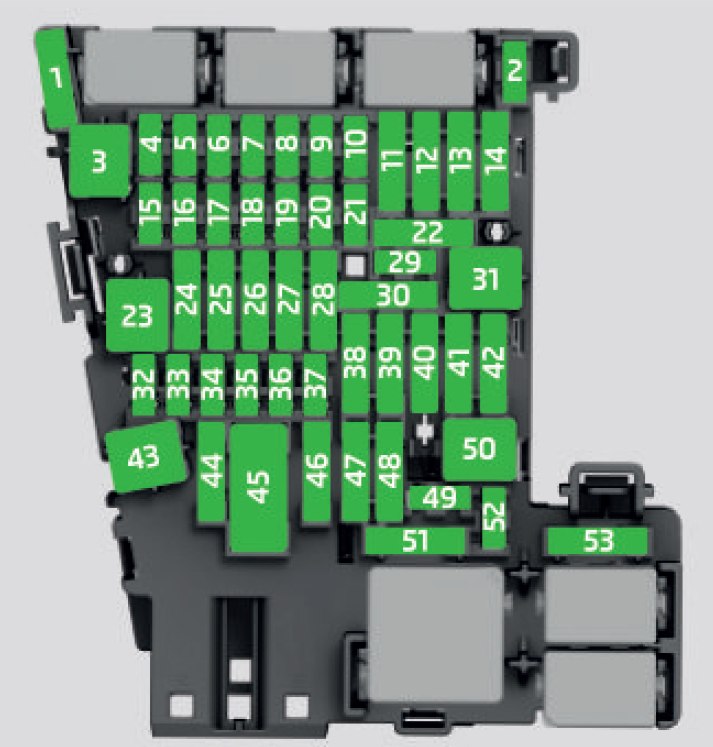

Przedział pasażerski

Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za schowkiem (w schowku na rękawiczki w pojazdach z kierownicą po prawej stronie).

Seat Leon III (2013-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
4 taksówki 3
5 Wejście 5
6 Dźwignia automatycznej skrzyni biegów 5
7 Panel sterowania klimatyzacją i ogrzewaniem, ogrzewanie tylnej szyby. 10
8 Diagnostyka, włącznik hamulca ręcznego, włącznik świateł, światło cofania, oświetlenie wnętrza 10
9 Kolumna kierownicy 5
10 Wyświetlacz radiowy 5
12 Radio 20
13 Tryb jazdy. 15
14 Wentylator klimatyzacji 30
17 Tablica przyrządów 5
18 Tylna kamera 7,5
21 Jednostka sterująca 4×4 Haldex 15
22 Przyczepa 15
23 Prawe światła 40
24 Elektryczny szyberdach 30
25 Lewe drzwi 30
26 Podgrzewane siedzenia 20
28 Przyczepa 25
31 Lewe światła 40
32 Jednostka sterująca wspomagania parkowania 7,5
33 Poduszka powietrzna 5
34 Przełącznik biegu wstecznego, czujnik klimatu, lusterko elektrochromowe 7,5
35 Diagnoza, sterownik reflektorów, nastawnik reflektorów 10
36 Kamera przednia, radar 10
38 Przyczepa 25
39 Prawe drzwi 30
40 Gniazdo 12V 20
42 Centralny zamek 40
43 Wewnętrzne światło 30
44 Przyczepa 15
45 Elektryczny fotel kierowcy 15
47 Wycieraczka tylnej szyby 15
49 Rozrusznik; czujnik sprzęgła 5
53 Ogrzewana tylna szyba 30

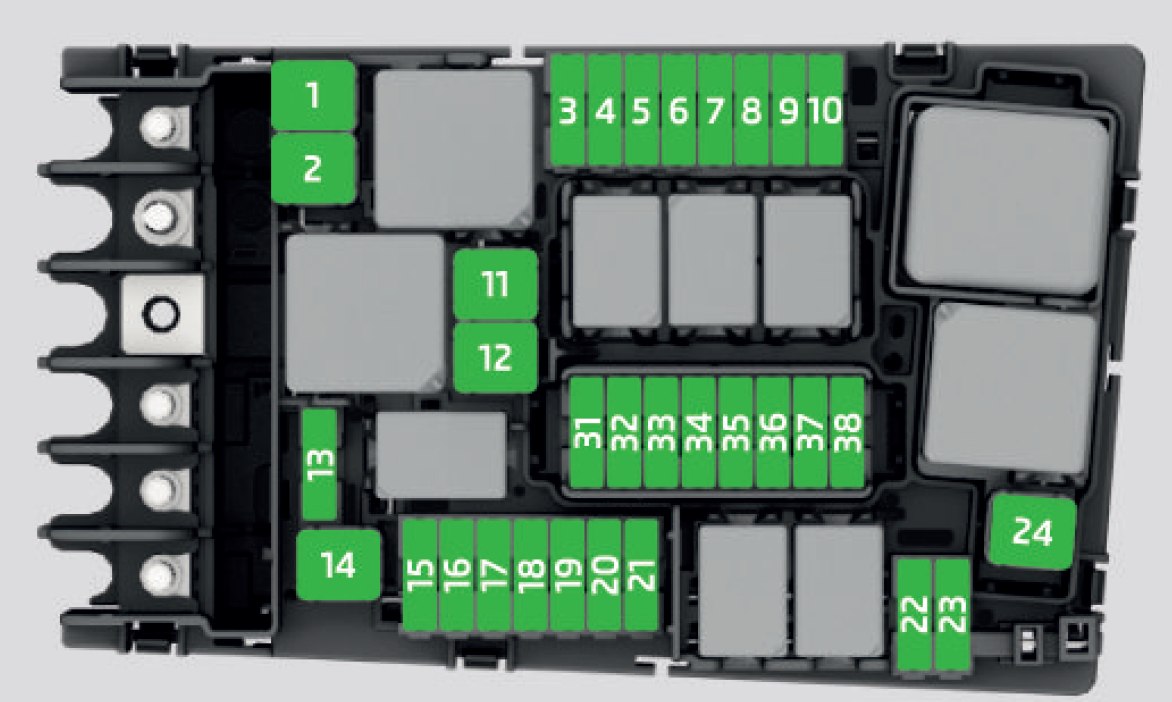

Komora silnika

Zobacz także:  Seat Ibiza V (2022-2023) - schematy bezpieczników i przekaźników

Seat Leon III (2013-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Jednostka sterująca ESP 40/20
2 Jednostka sterująca ESP 40
3 Jednostka sterująca silnika (olej napędowy/benzyna) 30/15
4 Czujniki silnika 5/10
5 Czujniki silnika 7,5/10
6 Czujnik światła hamowania 5
7 Zasilanie silnika 5/10
8 Sonda lambda 10/15
9 Silnik 5/10/20
10 Jednostka sterująca pompą paliwa 15.10.20
11 PTC 40
12 PTC 40
13 Jednostka sterująca automatycznej skrzyni biegów 15/30
15 Klakson 15
16 Jednostka sterująca pompą paliwa 15.05.20
17 Jednostka sterująca silnika 7,5
18 Zacisk 30 (zadanie dodatnie) 5
19 Spryskiwacz przedniej szyby 30
20 Klakson alarmowy 10
22 Jednostka sterująca silnika 5
23 Rozrusznik 30
24 PTC 40
31 Elektroniczny mechanizm różnicowy CUPRA 15
