Seat Altea (2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2007. Seat Altea to kompaktowy minivan produkowany przez hiszpańską markę Seat w latach 2004-2015. Oto kilka kluczowych informacji na temat tego modelu: Wygląd: Seat Altea miała charakterystyczny, dynamiczny wygląd, charakteryzujący się wyraźnymi liniami i sportowym stylem. Minivan ten wyróżniał […]

07/24/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2007.

Seat Altea to kompaktowy minivan produkowany przez hiszpańską markę Seat w latach 2004-2015. Oto kilka kluczowych informacji na temat tego modelu:

  1. Wygląd: Seat Altea miała charakterystyczny, dynamiczny wygląd, charakteryzujący się wyraźnymi liniami i sportowym stylem. Minivan ten wyróżniał się na tle innych modeli dzięki swojemu unikalnemu designowi.
  2. Przestronność: Altea była zbudowana na bazie platformy Volkswagen Group A5 i oferowała przestronne wnętrze, które było jednym z jej głównych atutów. Dzięki temu pasażerowie cieszyli się dużą ilością miejsca na nogi i głowy zarówno z przodu, jak i na tylnych siedzeniach.
  3. Silniki: Seat Altea była dostępna w różnych opcjach silnikowych, w tym benzynowych i diesla, o różnych pojemnościach i mocach. To pozwalało klientom wybrać odpowiednią jednostkę napędową odpowiadającą ich potrzebom i preferencjom.
  4. Wyposażenie: Minivan ten oferował różne opcje wyposażenia, w tym zaawansowane systemy multimedialne, klimatyzację, elektryczne szyby i lusterka, systemy bezpieczeństwa itp.
  5. Wersje: Oprócz podstawowego modelu, Seat Altea był również dostępny w wersji Altea XL, która była dłuższą i bardziej pojemną odmianą, oferującą większą przestrzeń bagażową.
  6. Popularność: Seat Altea zdobyła pewną popularność na rynku, zwłaszcza wśród osób szukających kompaktowego minivana z przestronnym wnętrzem i atrakcyjnym wyglądem.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Seat Ibiza IV (2017) - schematy bezpieczników i przekaźników

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Altea (2007) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Pusty
2 Pusty
3 Pusty
4 Pusty
5 Pusty
6 Pusty
7 Pusty
8 Pusty
9 Poduszka powietrzna 5
10 Wejście RSE (ekran dachowy) 10
11 Pusty
Zestaw posprzedażowy 5
12 Lewy reflektor ksenonowy 10
13 Sterowanie ogrzewaniem;

ESP, przełącznik ASR;

Rewers;

Preinstalacja telefonu;

Nawigacja Tomtom.

5
14 Sterownik ABS/ESP;

Silnik;

Reflektory;

Sterownik przyczepy;

Włącznik świateł;

Tablica przyrządów;

Sterownik 4×4a)*.

10
15 Tablica rozdzielcza regulacji reflektorów;

Podgrzewane wycieraczki;

Światła przyrządów;

Tablica diagnostyczna.

10
16 Prawy reflektor ksenonowy 10
17 Silnik D2L (2,0 l 147 kW 4-biegowy TFSI) 10
18 Pusty
19 Pusty
20 Park Pilot (Asystent parkowania);

Dźwignia zmiany biegów;

Centralka ESP.

10
21 Jednostka sterująca kabla 7,5
22 Czujnik alarmu wolumetrycznego;

Klakson alarmowy.

5
23 Diagnostyka;

Czujnik deszczu;

Włącznik światła.

10
24 Zestaw haka holowniczego (rozwiązanie wspomagane) 15
25 Automatyczna skrzynia biegów sprzęgła rozdzielnicy 20
26 Pompa próżniowa 20
27 Wejście RSE (ekran dachowy)
28 Silnik wycieraczki tylnej;

Okablowanie tablicy rozdzielczej.

20
29 Pusty
30 Zapalniczka;

Gniazdo.

20
31 Pusty
32 Pusty
33 Podgrzewacz 40
34 Pusty
35 Pusty
36 Silnik 2,0 l 147 kW 10
37 Silnik 2,0 l 147 kW 10
38 Silnik 2,0 l 147 kW 10
39 Jednostka sterująca przyczepy (sprzęg) 15
40 Jednostka sterująca przyczepy (wskaźniki, hamulce i lewa strona) 20
41 Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona) 20
42 Pusty
43 Wstępna instalacja przyczepy 40
44 Ogrzewanie tylnej szyby 25
45 Elektryczne szyby (przód) 30
46 Tylne elektryczne szyby 30
47 Silnik (jednostka sterująca paliwem, przekaźnik benzynowy) 15
48 Kontrola wygody 20
49 Sterowanie ogrzewaniem 40
50 Podgrzewane siedzenia 30
51 Szyberdach 20
52 System spryskiwaczy reflektorów 20
53 Zestaw haka holowniczego (rozwiązanie wspomagane) 20
54 Taxi (zasilanie licznika taksówek) 5
55 Zestaw haka holowniczego (rozwiązanie wspomagane) 20
56 Taxi (zasilanie nadajnika) 15
57 Pusty
58 Centralny zamek centralny 30
* Dla pojazdów z napędem na cztery koła.

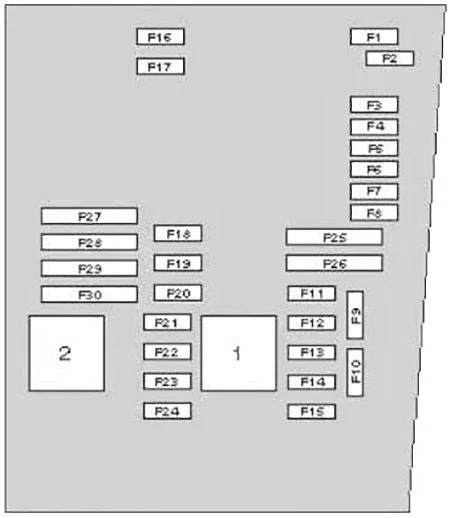

Skrzynka bezpieczników w komorze silnika (lewa strona)

Seat Altea (2007) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wycieraczki 30
2 Kolumna kierownicy 5
3 Jednostka sterująca kabla 5
4 ABS 30
5 Skrzynia biegów AQ 15
6 Panel przyrządów 5
7 Pusty
8 Radio 15
9 Telefon;

Nawigacja TomTom.

5
10 Przekaźnik główny w komorze silnika FSI / silnika wysokoprężnego / zasilaniu modułu wtryskowego 5
Przekaźnik główny w komorze silnika D2L (2,0 FSI 147 kW) 10
11 Pusty
12 wejście 5
13 Zasilanie modułu wtrysku benzyny 25
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Silnik T71 / 20 FSI 5
Przekaźnik pompy 10
16 Pompa ADS 30
17 klakson 15
18 Pusty
19 Czysty 30
20 Pusty
21 Sonda lambda 15
22 Pedał hamulca, czujnik prędkości 5
23 Silnik 1.6, główny przekaźnik (przekaźnik nr 100) 5
T 71 diesel EGR 10
Wysokociśnieniowa pompa paliwowa 2.0 D2L 15
24 ARF, zawór zmiany 10
25 Właściwe oświetlenie 40
26 Oświetlenie lewe 40
27 Silnik 1.6 SLP 40
1.9 TDI Przekaźnik świec żarowych 50
28 KL15 40
29 Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 X – przekaźnik odciążający 40

Pozycja w komorze silnika: boks

Numer Opis Ampery [A]
B1 Alternator < 140 W 150
Alternator > 140 W 200
C1 Wspomaganie kierownicy 80
D1 Zasilanie wielozaciskowe „30”.

Wewnętrzna skrzynka bezpieczników

100
E1 Wentylator > 500 W 80
Wentylator <500 50
F1 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 80
G1 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 40
H1 Centralka sterująca zamka centralnego (4F8 z automatyczną blokadą)
