W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon IV z lat: 2021.
Na podstawie mojej wiedzy do września 2021 roku, informacje na temat czwartej generacji Seat Leona (Seat Leon IV) są ograniczone, ponieważ nie została jeszcze wprowadzona na rynek w tym okresie. Dlatego nie mam dostępu do szczegółowych informacji na temat specyfikacji, designu ani innych cech tego modelu.
Jednak na podstawie ogólnych trendów branżowych możemy oczekiwać, że czwarta generacja Seat Leona kontynuowałaby ewolucję w kierunku nowoczesnego designu, zaawansowanych technologii i ulepszonych funkcji w porównaniu do poprzedniej generacji.
Wartością charakterystyczną modelu Seat Leon jest zawsze atrakcyjny stosunek jakości do ceny, dynamiczne prowadzenie oraz bogata lista opcji wyposażenia. Nowa generacja Seat Leona prawdopodobnie kontynuowałaby te cechy, aby sprostać wymaganiom klientów w segmencie kompaktowych samochodów.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Bezpieczniki wewnątrz pojazdu

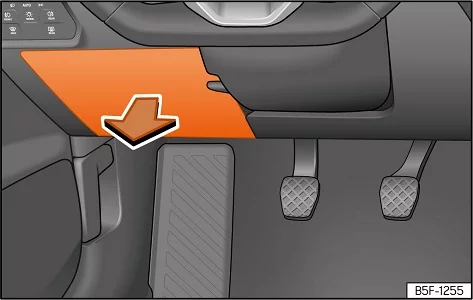

Deska rozdzielcza po stronie kierowcy: pokrywa skrzynki bezpieczników.
- Otwieranie: złożyć pokrywę w dół.
- Zamykanie: unieść pokrywę do góry do momentu słyszalnego zamknięcia.
Kolor | Amperaż |
---|---|
Jasnobrązowy | 5 |
Brązowy | 7,5 |
Czerwony | 10 |
Niebieski | 15 |
Żółty | 20 |
Biały lub przezroczysty | 25 |
Zielony | 30 |
Pomarańczowy | 40 |

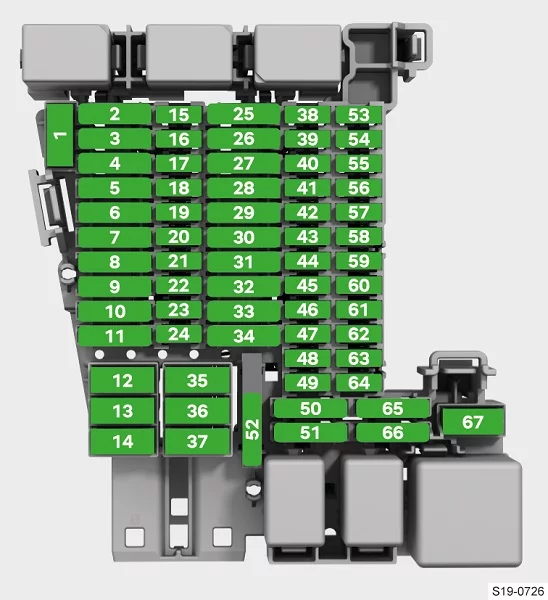

Numer | Opis/Ampery [A] | |
---|---|---|
3 | Przyczepa | 25 |
4 | SCR, Adblue | 20 |
5 | Dźwignia zmiany biegów skrzyni automatycznej | 25 |
6 | Oświetlenie wnętrza | 30 |
8 | Dach otwierany | 20 |
7 | Podgrzewane fotele | 30 |
9 | Drzwi lewe | 30 |
11 | Przyczepa | 15 |
12 | Światła z prawej strony | 40 |
13 | Centralny zamek | 40 |
14 | Ethernetowy wzmacniacz zewnętrzny | 30 |
16 | Poduszka powietrzna | 7,5 |
17 | SCR, przekaźnik silnika, 1,5 | 10 |
18 | KESSY | 7,5 |
19 | Tablica przyrządów | 7,5 |
20 | Centrum Łączności | 7,5 |
21 | Kamera cofania | 7,5 |
24 | Jednostka sterująca sprzęgła 4×4 Haldex | 15 |
25 | Przednie pasy bezpieczeństwa RGS+EBSS | 25 |
26 | Prawe drzwi | 30 |
27 | Przednie pasy bezpieczeństwa RGS+EBSS | 25 |
28 | PHEV. Wyłączanie układu wysokiego napięcia do czynności ratowniczych. Oznaczenie za pomocą żółtej plakietki. | 10 |
29 | Przyczepa | 15 |
30 | Radio | 30 |
31 | Przyczepa | 25 |
34 | Gniazdo zasilania 230V | 30 |
35 | Światła z lewej strony | 40 |
36 | Nawiew klimatyzacji | 40 |
37 | Elektrycznie sterowana pokrywa bagażnika | 30 |
39 | Podgrzewanie kierownicy | 10 |
40 | Alarmowy sygnał dźwiękowy | 7,5 |
41 | Bramka | 7,5 |
42 | Dźwignia zmiany biegów skrzyni automatycznej | 7,5 |
43 | Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, sprężarka AA | 10 |
44 | Diagnostyka, przełącznik hamulca ręcznego, przełącznik świateł, światło cofania, oświetlenie wnętrza, podświetlenie progów | 7,5 |
45 | Kolumna kierownicy | 7,5 |
46 | Wyświetlacz radia | 7,5 |
47 | Tryb jazdy. | 10 |
48 | USB | 7,5 |
52 | Gniazdo zasilania 12 V | 20 |
58 | Czujniki parkowania, jednostka sterująca Asystenta Parkowania, kamera przednia, radar | 7,5 |
59 | Przełącznik światła cofania, czujnik klimatyzacji, elektrochromatyczne lusterko | 7,5 |
60 | Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów | 7,5 |
61 | Rozrusznik; czujnik sprzęgła | 7,5 |
65 | Wzmacniacz dźwięku | 10 |
66 | Wycieraczka tylnej szyby | 15 |
67 | Ogrzewanie tylnej szyby | 30 |
Wbudowany bezpiecznik / Ampery | |
---|---|
Tylne gniazda zasilania 230 V | 30 |
Elektrycznie regulowany fotel kierowcy | 15 |
Bezpieczniki w komorze silnika

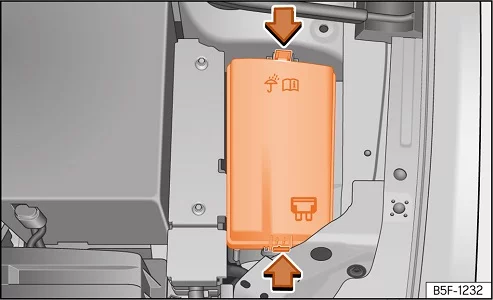

W komorze silnika: pokrywa skrzynki bezpieczników.
- Otwarcie pokrywy silnika.
- Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
- Następnie unieść pokrywę.
- Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.

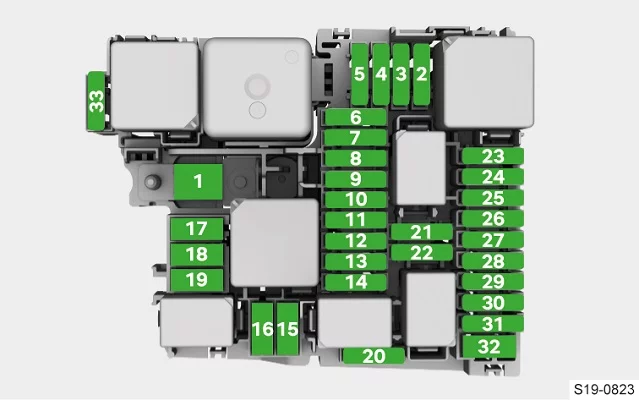

Numer | Opis/Ampery [A] | |
---|---|---|
2 | Moduł sterujący silnika | 7,5 |
3 | Moduł sterujący pompy paliwa | 7,5/10/20 |
4 | Sygnał lewego reflektora KL 30 | 15 |
5 | Sygnał prawego reflektora KL 30 | 15 |
7 | Pompa automatycznej skrzyni biegów | 30 |
8 | Sygnał serwo hamulca KL 30 | 40 |
9 | Sygnał dźwiękowy | 15 |
10 | Spryskiwacz przedniej szyby | 30 |
11 | Chłodzenie PHEV | 7,5 |
12 | Moduł sterujący automatycznej skrzyni biegów | 15/30 |
13 | Jednostka sterująca układu ESP | 25 |
14 | Ogrzewanie postojowe | 20 |
15 | Jednostka sterująca układu ESP | 40 |
16 | PHEV, jednostka automatycznej skrzyni biegów | 50 |
17 | PTC | 40 |
18 | PTC | 40 |
20 | Przedni mechanizm różnicowy | 15 |
21 | Moduł sterujący silnika | 7,5 |
22 | Rozrusznik | 30 |
23 | Moduł sterujący silnika (diesel / benzyna) | 15 |
24 | Czujniki silnika | 7,5/10 |
25 | Czujniki silnika | 7,5/10 |
26 | Zasilanie silnika | 7,5/10/15 |
27 | Sonda lambda | 10/15 |
28 | Silnik | 10/20 |
29 | Moduł sterujący pompy paliwa | 15/20/30 |
30 | Pompa ciśnieniowa 1,0 | 10 |
33 | PTC | 40 |
