Seat Leon II (2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon II z lat: 2005. Seat Leon II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2005 roku i produkowany był do 2012 roku. Seat Leon II został zbudowany na zmodernizowanej platformie […]

07/26/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon II z lat: 2005.

Seat Leon II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2005 roku i produkowany był do 2012 roku.

Seat Leon II został zbudowany na zmodernizowanej platformie VW Group A5 (takiej samej, jak Volkswagen Golf V i Audi A3 II generacji). Samochód ten był oferowany w różnych wersjach nadwozia, w tym jako 3-drzwiowy hatchback, 5-drzwiowy hatchback oraz 5-drzwiowe kombi o nazwie Leon ST (Sport Tourer).

W wyglądzie Seat Leona II można było dostrzec charakterystyczne cechy stylistyczne marki Seat, które nadawały mu dynamiczny i sportowy wygląd. Model ten zyskał także pozytywne opinie za jakość wykonania i materiały wykorzystane we wnętrzu, które sprawiały, że kabina była przyjemnym miejscem dla kierowcy i pasażerów.

Seat Leon II oferował różnorodne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocy. W zależności od wersji, dostępne były zarówno ręczne, jak i automatyczne skrzynie biegów.

W trakcie produkcji Seat Leona II przeszedł pewne modernizacje, w wyniku których model ten otrzymał nowe silniki, ulepszone wyposażenie i pewne zmiany w designie.

W 2012 roku druga generacja Seat Leona została zastąpiona przez trzecią generację, która kontynuowała sukces tego popularnego kompaktowego modelu.

Zobacz także:  Seat Altea (2012) - schematy bezpieczników i przekaźników

Seat Leon II zdobył pozytywne oceny za swoją niezawodność, dynamiczne prowadzenie, i atrakcyjny stosunek jakości do ceny. Model ten był szczególnie popularny wśród osób szukających samochodu o sportowym charakterze, bez rezygnacji z codziennego komfortu i funkcjonalności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

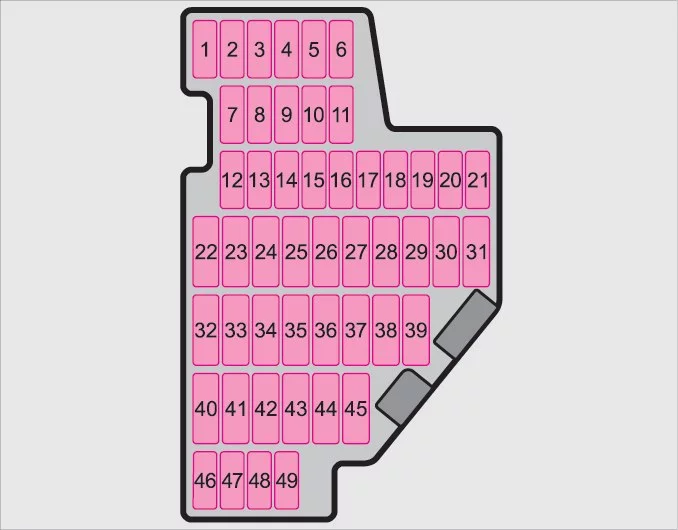

Skrzynka bezpieczników po lewej stronie deski rozdzielczej

Seat Leon II (2005) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Sterowanie silnikami benzynowymi i wysokoprężnymi 10
2 Sterowanie ABS/ESP 5
3 Sterowanie poduszką powietrzną 5
4 Sterowanie ogrzewaniem;

Czujnik ciśnienia;

Podgrzewane siedzenia;

Włącznik ESP;

Bieg wsteczny.

5
5 Silnik reflektora lewego i prawego;

Ściemniacz;

Sterowanie GDL.

5
6 Bramka;

Dźwignia automatycznej skrzyni biegów.

5
7 Przekaźnik szyby przedniej;

Podgrzewane lusterka wsteczne;

Telefon VDA.

5
8 Kontrola przyczepy 5
9
10
11
12 Kontrola drzwi 10
13 Diagnoza;

Włącznik światła;

Hamulec.

10
14 Automatyczna skrzynia biegów 5
15 Kontrola okablowania 7,5
16 Ogrzewanie i klimatyzacja 10
17 Czujnik deszczu 5
18 Automatyczna skrzynia biegów;

Kontrola wspomagania parkowania.

5
19
20 Sterowanie ESP 5
21 Silnik D2L (20 147 kW) 10
22 Podgrzewacz 40
23 Kontrola drzwi 30
24 Zapalniczka 25
25 Kontrola okablowania 25
26 Gniazda prądowe 12 V 30
27 Sterowanie wyprzedzające FSI;

Przekaźnik benzyny, EKP 1,6.

15
28
29 Wskaźnik przepływu, silnik 10
30 Wstępnie odrutowany 20
31 Pompa próżniowa 20
32 Kontrola drzwi 30
33 Szyberdach 30
34 Kontrola wygody 25
35 Czujnik alarmu;

Klakson.

5
36 System spryskiwaczy reflektorów 20
37 Siedzenia 30
38 Silnik 10
39 Automatyczna skrzynia biegów 20
40 Podgrzewacz 40
41 Klapa tylna, zasilanie 15
42 Kontrola okablowania 15
43 Kontrola przyczepy 15
44 Kontrola przyczepy 20
45 Kontrola przyczepy 15
46 Dysze grzewcze;

Sterowanie ogrzewaniem;

Powietrze;

Klimatyzacja.

5
47 Sonda lambda 10
48 Sonda lambda 10
49 Przełącznik światła 7,5

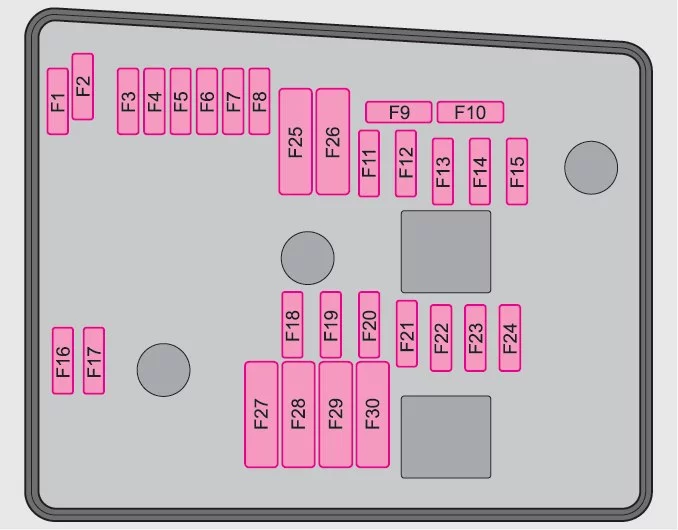

Skrzynka bezpieczników w komorze silnika, lewa część

Seat Leon II (2005) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Czyszczenie 30
2 Kolumna kierownicy 5
3 Kontrola okablowania 5
4 ABS 30
5 Skrzynia biegów AQ 15
6 Kombi 5
7
8 Radio 15
9 Telefon 5
10 Przekaźnik główny w komorze silnika FSI i zasilacz modułu diesla/wtrysku 5
Przekaźnik główny w komorze silnika D2L (2,0 FSI 147 kW) 10
11
12 Gateway 5
13 Zasilanie modułu wtrysku benzyny 25
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Silnik T71 / 20 FSI 5
Przekaźnik pompy 10
16 Pompa ADS 30
17 Klakson 15
18
19 Czyszczenie 30
20
21 Sonda lambda 15
22 Pedał hamulca;

Czujnik prędkości.

5
23 Silnik 1,6 l, główny przekaźnik (przekaźnik 100) 5
T 71 diesel EGR 15
2.0 D2L Wysokociśnieniowa pompa paliwa 10
24 ARF;

Zawór zmiany biegów.

10
25 Właściwe oświetlenie 40
26 Oświetlenie lewe 40
27 Silnik 1.6 SLP 40
1.9 TDI przekaźnik świec żarowych 50
28 L15 40
29 Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 KLX 40

Skrzynka boczna

Numer Opis Ampery [A]
B1 Alternator < 140 W 150
Alternator > 140 W 200
C1 Wspomaganie kierownicy 80
D1 PTC (dodatkowe ogrzewanie elektryczne za pomocą powietrza) 100
E1 Wentylator elektryczny < 500 W / Wentylator elektryczny > 500 W 50
80
F1 Wielozaciskowy zasilacz napięciowy „30”;

Wewnętrzna skrzynka bezpieczników.

100
G1 Zasilanie bezpiecznika przyczepy w wewnętrznej skrzynce bezpieczników 50
H1
