W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon IV z lat: 2013, 2014, 2015, 2016.
Seat Leon IV to czwarta generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2020 roku i stanowi kontynuację sukcesu i ewolucji tego popularnego modelu.
Seat Leon IV został zbudowany na zmodernizowanej platformie MQB evo koncernu Volkswagen, która jest wykorzystywana również w innych modelach Grupy Volkswagen. Jest to platforma, która umożliwia zastosowanie nowoczesnych technologii, poprawę wydajności i osiągów, a także zapewnia komfort i bezpieczeństwo w trakcie jazdy.
Pod względem wyglądu, Seat Leon IV charakteryzuje się nowoczesnym i dynamicznym designem. Samochód ten zyskał odważne linie i agresywny wygląd, z charakterystycznymi reflektorami LED, które nadają mu wyrazisty wygląd na drodze.
Seat Leon IV oferuje różnorodne jednostki napędowe, w tym benzynowe, wysokoprężne oraz hybrydowe. Silniki są dostępne w różnych mocach, co pozwala na wybór odpowiedniej opcji w zależności od preferencji i potrzeb kierowcy.
Wnętrze Seat Leona IV zaprojektowano w nowoczesnym stylu, z dbałością o jakość wykonania i wygodę użytkowania. Samochód oferuje zaawansowane systemy multimedialne, systemy bezpieczeństwa, klimatyzację, a także innowacyjne rozwiązania łączności i nawigacji.
Seat Leon IV dostępny jest w różnych wersjach nadwozia, w tym jako 5-drzwiowy hatchback i 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer). Oba warianty oferują dużą funkcjonalność i przestrzeń bagażową, co czyni z nich wygodne i praktyczne samochody na co dzień.
Czwarta generacja Seat Leona kontynuuje tradycję popularności tego modelu, oferując nowoczesne technologie, atrakcyjny wygląd i doskonałe właściwości jezdne, które przyciągają uwagę klientów w segmencie kompaktowych samochodów.

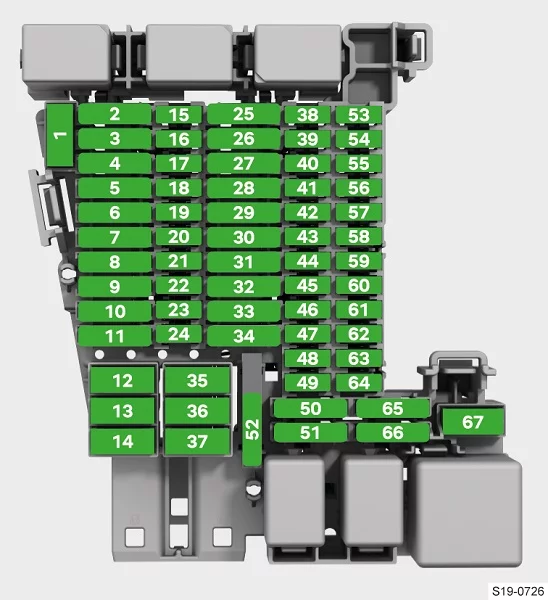

Bezpieczniki wewnątrz pojazdu

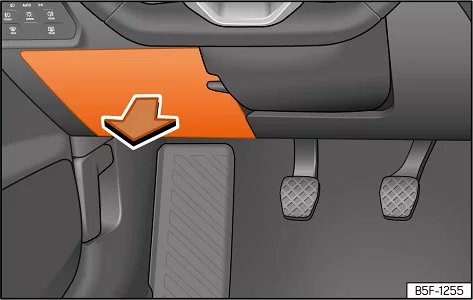

Deska rozdzielcza po stronie kierowcy: pokrywa skrzynki bezpieczników.
| Numer | Opis / Ampery [A] | |
|---|---|---|
| 3 | Przyczepa | 25 |
| 4 | SCR, Adblue | 20 |
| 5 | Dźwignia zmiany biegów skrzyni automatycznej | 25 |
| 6 | Oświetlenie wnętrza | 30 |
| 8 | Dach otwierany | 20 |
| 7 | Podgrzewane fotele | 30 |
| 9 | Drzwi lewe | 30 |
| 11 | Przyczepa | 15 |
| 12 | Światła z prawej strony | 40 |
| 13 | Centralny zamek | 40 |
| 14 | Beats Audio CAN i MOST. | 30 |
| 16 | Poduszka powietrzna | 7,5 |
| 17 | SCR, przekaźnik silnika, 1,5 | 10 |
| 18 | KESSY | 7,5 |
| 19 | Tablica przyrządów | 7,5 |
| 20 | Centrum Łączności | 7,5 |
| 21 | Kamera cofania | 7,5 |
| 24 | Jednostka sterująca sprzęgła 4×4 Haldex | 15 |
| 25 | Przednie pasy bezpieczeństwa RGS+EBSS | 25 |
| 26 | Prawe drzwi | 30 |
| 27 | Przednie pasy bezpieczeństwa RGS+EBSS | 25 |
| 28 | PHEV. Wyłączanie układu wysokiego napięcia do czynności ratowniczych. Oznaczenie za pomocą żółtej plakietki. | 10 |
| 29 | Przyczepa | 15 |
| 30 | Radio | 30 |
| 31 | Przyczepa | 25 |
| 34 | Gniazdo zasilania 230 V | 30 |
| 35 | Świata z lewej strony | 40 |
| 36 | Nawiew klimatyzacji | 40 |
| 37 | Elektrycznie sterowana pokrywa bagażnika | 30 |
| 39 | Podgrzewanie kierownicy | 10 |
| 40 | Alarmowy sygnał dźwiękowy | 7,5 |
| 41 | Bramka | 7,5 |
| 42 | Dźwignia zmiany biegów skrzyni automatycznej | 7,5 |
| 43 | Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, sprężarka AA | 10 |
| 44 | Diagnostyka, przełącznik hamulca ręcznego, przełącznik świateł, światło cofania, oświetlenie wnętrza, podświetlenie progów | 7,5 |
| 45 | Kolumna kierownicy | 7,5 |
| 46 | Wyświetlacz radia | 7,5 |
| 47 | Tryb jazdy. | 10 |
| 48 | USB | 7,5 |
| 52 | Gniazdo zasilania 12 V | 20 |
| 58 | Czujniki parkowania, jednostka sterująca Asystenta Parkowania, kamera przednia, radar | 7,5 |
| 59 | Przełącznik światła cofania, czujnik klimatyzacji, elektrochromatyczne lusterko | 7,5 |
| 60 | Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów | 7,5 |
| 61 | Rozrusznik; czujnik sprzęgła | 7,5 |
| 65 | Wzmacniacz dźwięku | 10 |
| 66 | Wycieraczka tylnej szyby | 15 |
| 67 | Ogrzewanie tylnej szyby | 30 |

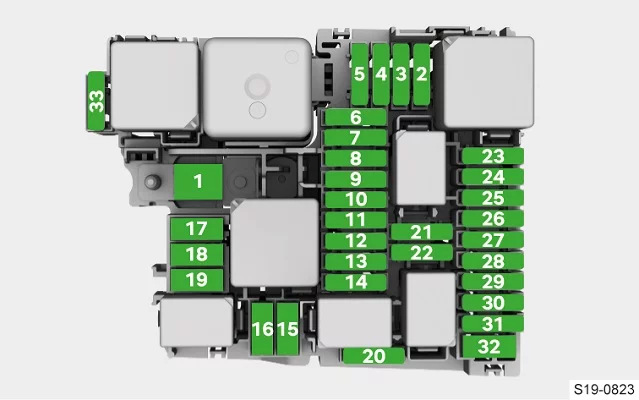

Bezpieczniki w komorze silnika

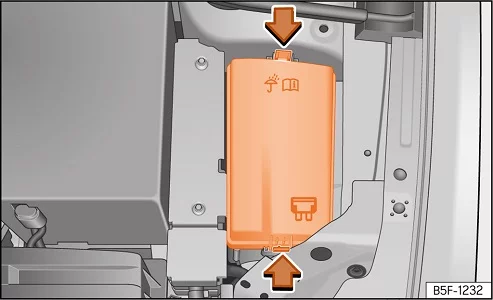

W komorze silnika: pokrywa skrzynki bezpieczników.
| Numer | Opis / Ampery [A] | |
|---|---|---|
| 2 | Moduł sterujący silnika | 7,5 |
| 3 | Moduł sterujący pompy paliwa | 7,5/10/20 |
| 4 | Sygnał lewego reflektora KL 30 | 15 |
| 5 | Sygnał prawego reflektora KL 30 | 15 |
| 7 | Pompa automatycznej skrzyni biegów | 30 |
| 8 | Sygnał serwo hamulca KL 30 | 40 |
| 9 | Sygnał dźwiękowy | 15 |
| 10 | Spryskiwacz przedniej szyby | 30 |
| 11 | Chłodzenie PHEV | 7,5 |
| 12 | Moduł sterujący automatycznej skrzyni biegów | 15/30 |
| 13 | Jednostka sterująca układu ESP | 25 |
| 14 | Ogrzewanie postojowe | 20 |
| 15 | Jednostka sterująca układu ESP | 40 |
| 16 | PHEV, jednostka automatycznej skrzyni biegów | 50 |
| 17 | PTC | 40 |
| 18 | PTC | 40 |
| 20 | Przedni mechanizm różnicowy | 15 |
| 21 | Moduł sterujący silnika | 7,5 |
| 22 | Rozrusznik | 30 |
| 23 | Moduł sterujący silnika (diesel / benzyna) | 15 |
| 24 | Czujniki silnika | 7,5/10 |
| 25 | Czujniki silnika | 7,5/10 |
| 26 | Zasilanie silnika | 7,5/10 |
| 27 | Sonda lambda | 10/15 |
| 28 | Silnik | 10/20 |
| 29 | Moduł sterujący pompy paliwa | 15/20/30 |
| 30 | Pompa ciśnieniowa 1,0 | 10 |
| 33 | PTC | 40 |
