W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Arona z lat: 2005.
Seat Arona to kompaktowy crossover SUV produkowany przez hiszpańską markę Seat od 2017 roku. Jest to mniejszy model w porównaniu do większego crossovera Seat Ateca. Oto kilka kluczowych informacji na temat tego modelu:
Seat Arona zdobyła pozytywne recenzje za swoje kompaktowe rozmiary, stylowy design, dobrą jakość wykończenia i bogate wyposażenie w stosunku do ceny. Jest to popularny wybór zarówno wśród osób szukających samochodu miejskiego, jak i rodziny potrzebujących praktycznego crossovera z większą przestrzenią.
| Kolor | Ampery [A] |
|---|---|
| czarny | 1 |
| purpurowy | 3 |
| jasnobrązowy | 5 |
| brązowy | 7.5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty | 20 |
| biały lub przezroczysty | 25 |
| zielony | 30 |
| pomarańczowy | 40 |

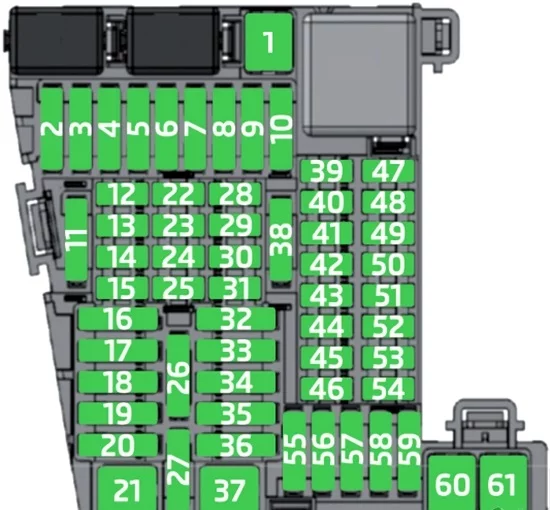

Skrzynka bezpieczników w przedziale pasażerskim
Znajduje się na desce rozdzielczej po stronie kierowcy za panelem.
| Numer | Opis / Ampery [A] | |
|---|---|---|
| 1 | Zaczep holowniczy | 20 |
| 3 | Wzmacniacz dźwięku | 30 |
| 4 | Zapalniczka / Gniazdo zasilania 12V | 20 |
| 6 | Centralny zamek | 40 |
| 8 | Dmuchawa nagrzewnicy;
Climatronic. |
30 |
| 10 | Zaczep holowniczy | 25 |
| 11 | Wskaźnik poziomu CNG | 7,5 |
| 13 | Przełącznik świateł;
Kolumna kierownicy LSS i SMLS; Port diagnostyczny; Czujnik deszczu i światła. |
7,5 |
| 14 | Kolumna kierownicy LSS: przełączniki wycieraczek | 10 |
| 15 | Kombi, połączenie alarmowe (+ NZ4) | 7,5 |
| 16 | Zasilanie świateł z prawej strony | 40 |
| 17 | Sterowanie szybą w prawych drzwiach | 30 |
| 18 | Wycieraczki przedniej szyby | 30 |
| 19 | Radio, system multimedialny | 25 |
| 20 | Ogrzewanie tylnej szyby | 30 |
| 21 | Moduł sterujący SCR | 30 |
| 23 | Kamera cofania | 7,5 |
| 24 | Connectivity Box;
Połączenie z zewnętrznymi źródłami audio (podwójne USB); Wyświetlacz MIB. |
5 |
| 25 | Układ elektroniczny kolumny kierownicy (MFL) | 7,5 |
| 26 | Bramka CAN | 7,5 |
| 27 | Moduł sterujący aktywnego zawieszenia | 7,5 |
| 28 | Czujnik DWA | 7,5 |
| 29 | Klakson DWA | 7,5 |
| 31 | Moduł sterujący klimatyzacji 9AA/9AB | 7,5 |
| Moduł sterujący Climatronic 9AK | 15 | |
| 32 | Kolumna kierownicy LSS, bez systemu Kessy | 7,5 |
| 33 | Sterowanie szybą w lewych drzwiach | 30 |
| 35 | Zasilanie świateł z lewej strony | 40 |
| 36 | Sygnał dźwiękowy | 20 |
| 37 | Moduł sterujący podgrzewanych siedzeń | 30 |
| 38 | Zasilanie BCM C63 | 30 |
| 39 | BSD, PDC, MRR, PLA | 10 |
| 40 | Przełącznik świateł;
Wejście diagnostyczne; Regulator zasięgu reflektorów; Kolumna kierownicy LSS: światła, światła halogenowe, przełącznik, bieg wsteczny, lusterko elektrochromatyczne, RKA bez radia. |
7,5 |
| 41 | Ustawianie niezłożonych lusterek bocznych | 7,5 |
| 42 | Pedał sprzęgła;
Przekaźniki zapłonu; Cewka przekaźnika CNG; Czujnik ciśnienia klimatyzacji. |
7,5 |
| 43 | Cewka przekaźnika DWP;
Silnik wycieraczki tylnej szyby. |
15 |
| 44 | Poduszka powietrzna | 7,5 |
| 45 | Lewe światło przednie LED | 7,5 |
| 46 | Prawe światło przednie LED | 7,5 |
| 48 | Blokada kolumny kierownicy;
Moduł sterujący Kessy. |
7,5 |
| 49 | Przekaźnik SCR | 7,5 |
| 53 | Dźwignia zmiany biegów skrzyni automatycznej, ZSS | 7,5 |
| 58 | Pompa spryskiwacza przedniej szyby | 7,5 |
| 59 | Podgrzewane lusterka boczne | 10 |
| 60 | Zaczep holowniczy | 30 |
| 61 | Zaczep holowniczy | 30 |

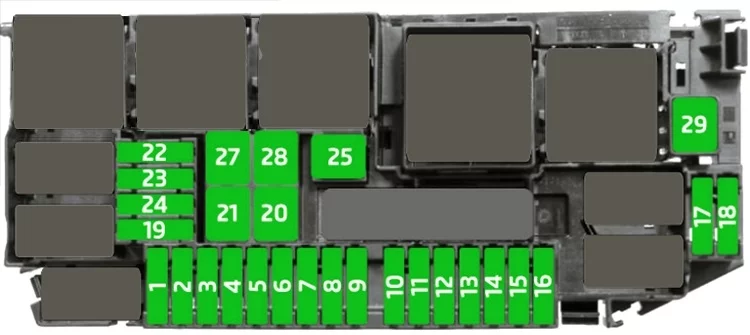

Skrzynka bezpieczników w komorze silnika
| Numer | Opis / Ampery [A] | |
|---|---|---|
| 1 | Moduł wtrysku silnika MPI | 10 |
| Moduł wtrysku silnika TSI | 15 | |
| Moduł wtrysku silnika wysokoprężnego | 30 | |
| 2 | Zawór odmierzający paliwo (TJ4/T6P/TJ7);
Pompa płynu chłodzącego o niskiej temperaturze (TJ4/T6P/TJ7); Zawór regulacji ciśnienia oleju (TJ1); Zawór chłodzenia AGR (TJ1); Górna i dolna pompa wody (TJ1); Cewka przekaźnika SCR; Zawór głowicy cylindrów. |
7,5 |
| 3 | Sondy lambda | 15 |
| 4 | Przekaźnik pompy silnika benzynowego (MPI);
Moduł sterujący wskaźnika (TSI i wysokoprężny). |
15 |
| 5 | Wentylator elektryczny (EC);
Zawór LDR; Zawór pochłaniacza par i zawór zmienny; Zawór regulacji ciśnienia oleju; Zawory odłączania cylindrów; Czujnik WIV i regulator ciśnienia CNG. |
10 |
| 6 | Świece zapłonowe (MPI i TSI) | 20 |
| Przekaźnik świecy żarowej;
Opornik przewodu ssącego (Diesel). |
7,5 | |
| 7 | Pompa próżniowa (TSI, CNG) | 15 |
| 8 | Cewka przekaźnika wtryskiwaczy i EKP (MPI);
Zawór dozujący (silniki wysokoprężne). |
10 |
| 9 | Czujnik wspomagania | 7,5 |
| 10 | Akumulator Vref: Bramka, BDM i BCM | 7,5 |
| 12 | Odłączana sprężarka | 10 |
| 14 | ESC;
Element kontrolny cewki przekaźnika 87 i silnika (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). |
7,5 |
| 15 | Automatyczna skrzynia biegów DQ200 i AQ160 | 30 |
| 17 | 50 diagnostyka | 7,5 |
| 18 | Silnik rozrusznika BDM | 30 |
| 20 | ESC (pompa) | 60 |
| ABS (pompa) | 40 | |
| 21 | ESC / ABS (zawory) | 25 |
| 24 | Wentylator elektryczny TH4 bez klimatyzacji dla krajów o umiarkowanym klimacie | 30 |
| 25 | Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie | 20 |
| PTC1 | 40 | |
| 26 | Wentylator elektryczny TJ1/TJ4/TJ7/T6P lub TH4/T5I dla krajów o ciepłym klimacie | 50 |
| 27 | Wentylator TH4 z klimatyzacją lub T5I dla krajów o umiarkowanym klimacie | 30 |
| PTC2 | 40 | |
| 28 | PTC3 | 40 |
