Seat Leon III (2019) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon III z lat: 2019.
Seat Leon III to trzecia generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2012 roku i produkowany był do 2020 roku.
Seat Leon III został zbudowany na zmodernizowanej platformie MQB koncernu Volkswagen, która była wykorzystywana również w innych modelach Grupy Volkswagen, takich jak Volkswagen Golf VII czy Audi A3 trzeciej generacji. Podobnie jak wcześniejsze wersje, Leon III oferowany był jako 3-drzwiowy hatchback oraz 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer).
Wygląd zewnętrzny Seat Leona III charakteryzował się dynamicznym i nowoczesnym designem. Model ten zyskał bardziej agresywne linie, charakterystyczne reflektory LED, a także nowoczesne detale stylistyczne, które przyczyniły się do atrakcyjności samochodu na rynku.
Seat Leon III oferował różnorodne jednostki napędowe, w tym benzynowe, wysokoprężne oraz hybrydowe. Silniki były dostępne w różnych wariantach mocy, co pozwalało na wybór odpowiedniej opcji dla różnych potrzeb i preferencji kierowców.
Wnętrze Seat Leona III było nowoczesne i funkcjonalne, z dbałością o jakość wykonania i zastosowanie solidnych materiałów. Samochód ten oferował wiele opcji wyposażenia i technologii, takich jak systemy multimedialne, systemy bezpieczeństwa, klimatyzację, elektryczne szyby, a także dostęp do nowoczesnych funkcji łączności i nawigacji.
W 2017 roku przeprowadzono face lifting trzeciej generacji Seat Leona, wprowadzając drobne zmiany w wyglądzie i uaktualniając wyposażenie. W 2020 roku produkcja Seat Leona III została zakończona, a model ten został zastąpiony przez czwartą generację Seat Leona, która kontynuowała popularność i sukces modelu w segmencie kompaktowych samochodów.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
| Kolor | Ampery [A] |
|---|---|
| Czarny | 1 |
| Fioletowy | 3 |
| Jasnobrązowy | 5 |
| brązowy | 7,5 |
| Czerwony | 10 |
| Niebieski | 15 |
| Żółty | 20 |
| Biały lub przezroczysty | 25 |
| Zielony | 30 |
| Pomarańczowy | 40 |

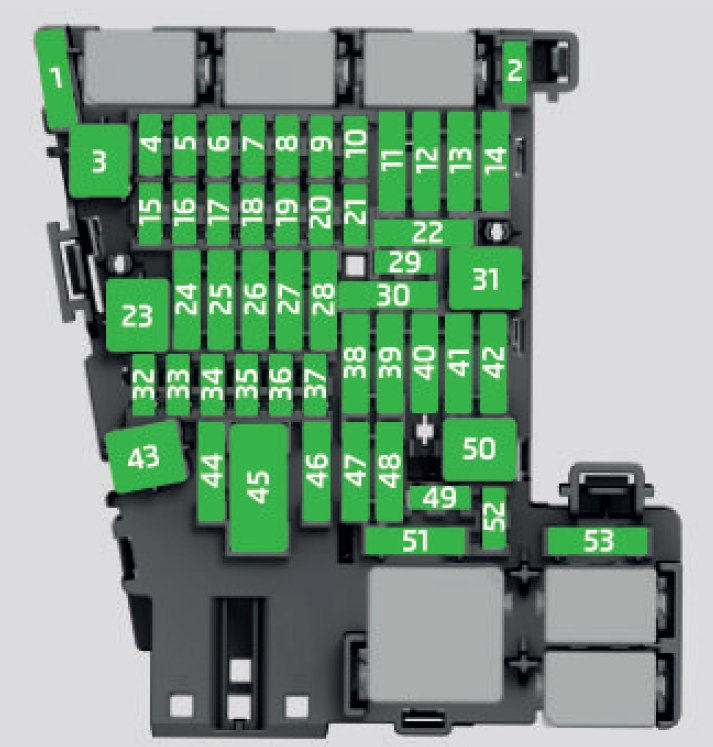

Przedział pasażerski
Bezpieczniki znajdują się po lewej stronie deski rozdzielczej za schowkiem (w schowku na rękawiczki w pojazdach z kierownicą po prawej stronie).
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | SCR, Adblue | 20 |
| 4 | Klakson alarmowy | 7,5 |
| 5 | Wejście | 7,5 |
| 6 | Dźwignia automatycznej skrzyni biegów | 7,5 |
| 7 | Panel sterowania klimatyzacją i ogrzewaniem, ogrzewanie tylnej szyby. | 10 |
| 8 | Diagnoza, włącznik hamulca ręcznego, włącznik świateł, światło cofania, oświetlenie wnętrza, podświetlany próg drzwi | 7,5 |
| 9 | Kolumna kierownicy | 7,5 |
| 10 | Wyświetlacz radiowy | 7,5 |
| 11 | Lewe światła | 40 |
| 12 | Radio | 20 |
| 13 | taksówki | 5 |
| 14 | Wentylator klimatyzacji | 40 |
| 15 | KESSy | 10 |
| 16 | Skrzynka łączności | 7,5 |
| 17 | Tablica przyrządów, OCU | 7,5 |
| 18 | Tylna kamera | 7,5 |
| 19 | KESSy | 7,5 |
| 20 | SCR, przekaźnik silnika, 1,5 | 10/15 |
| 21 | Jednostka sterująca 4×4 Haldex | 15 |
| 22 | Przyczepa | 15 |
| 23 | szyberdach | 20 |
| 24 | Prawe światła | 40 |
| 25 | Lewe drzwi | 30 |
| 26 | Podgrzewane siedzenia | 20 |
| 27 | Wewnętrzne światło | 30 |
| 28 | Przyczepa | 25 |
| 32 | Jednostka sterująca wspomagania parkowania, przednia kamera, radar | 7,5 |
| 33 | Poduszka powietrzna | 7,5 |
| 34 | Przełącznik biegu wstecznego, czujnik klimatu, lusterko elektrochromowe | 7,5 |
| 35 | Diagnoza, sterownik reflektorów, nastawnik reflektorów | 7,5 |
| 36 | Prawy reflektor LED | 7,5 |
| 37 | Lewy reflektor LED | 7,5 |
| 38 | Przyczepa | 25 |
| 39 | Prawe drzwi | 30 |
| 40 | Gniazdo 12V | 20 |
| 41 | Centralny zamek | 40 |
| 42 | Beats Audio CAN i MOST. | 30 |
| 44 | Przyczepa | 15 |
| 45 | Elektryczny fotel kierowcy | 15 |
| 47 | Wycieraczka tylnej szyby | 15 |
| 49 | Rozrusznik; czujnik sprzęgła | 7,5 |
| 52 | Tryb jazdy. | 15 |
| 53 | Ogrzewana tylna szyba | 30 |

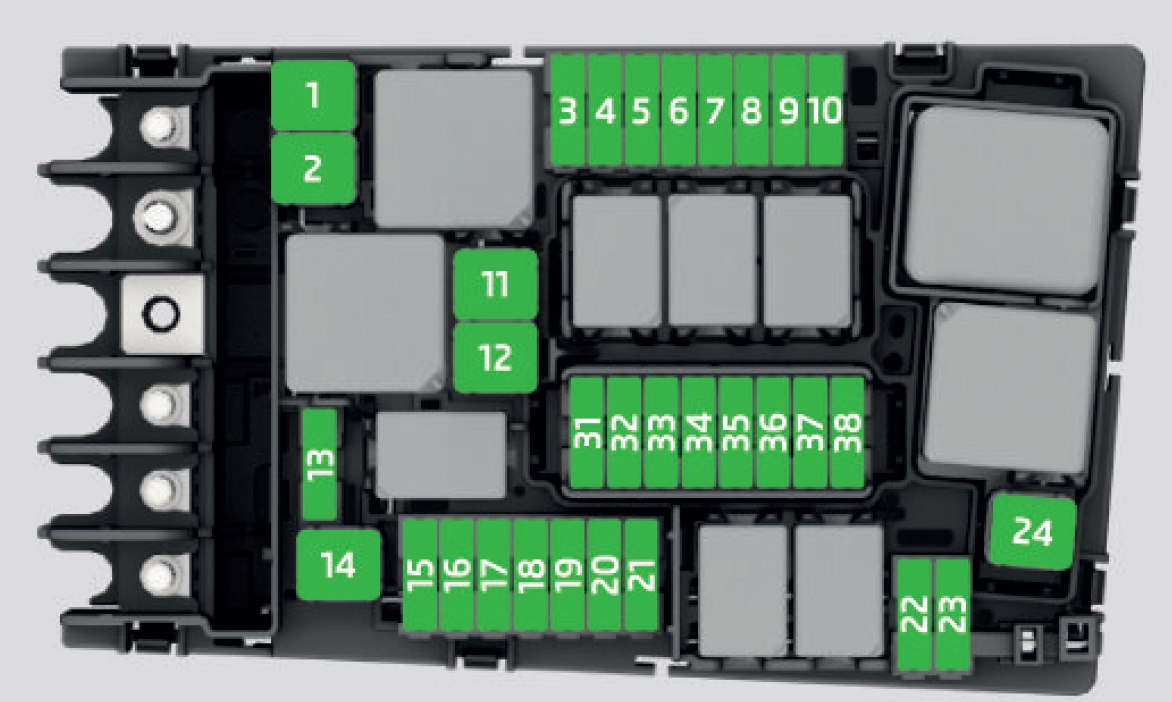

Komora silnika
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Jednostka sterująca ESP | 25 |
| 2 | Jednostka sterująca ESP | 40/60 |
| 3 | Jednostka sterująca silnika (olej napędowy/benzyna) | 30/15 |
| 4 | Czujniki silnika | 7,5/10 |
| 5 | Czujniki silnika | 7,5/10 |
| 6 | Czujnik światła hamowania | 7,5 |
| 7 | Zasilanie silnika | 7,5/10 |
| 8 | Sonda lambda | 10/15 |
| 9 | Silnik | 5/10/20 |
| 10 | Jednostka sterująca pompą paliwa | 15 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Pompa automatycznej skrzyni biegów | 30 |
| 15 | Klakson | 15 |
| 16 | Jednostka sterująca pompą paliwa | 7,5 |
| 17 | Jednostka sterująca silnika | 7,5 |
| 18 | Zacisk 30 (zadanie dodatnie) | 7,5 |
| 19 | Spryskiwacz przedniej szyby | 30 |
| 21 | Jednostka sterująca automatycznej skrzyni biegów | 15/30 |
| 22 | Jednostka sterująca silnika | 5 |
| 23 | Rozrusznik | 30 |
| 2A | PTC | 40 |
| 31 | Elektroniczny mechanizm różnicowy CUPRA | 15 |
| 32 | Przedni elektroniczny mechanizm różnicowy | 15 |
| Tylne gniazda zasilania (bezpiecznik w przewodzie) | 7,5 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
