Seat Leon II (2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon II z lat: 2009. Seat Leon II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2005 roku i produkowany był do 2012 roku. Seat Leon II został zbudowany na zmodernizowanej platformie […]

07/26/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon II z lat: 2009.

Seat Leon II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2005 roku i produkowany był do 2012 roku.

Seat Leon II został zbudowany na zmodernizowanej platformie Volkswagen Group A5 (PQ35), którą dzielił z Volkswagenem Golfem V, Audi A3 II i innych modeli Grupy Volkswagen. Był dostępny jako 3-drzwiowy hatchback, 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer) oraz 5-drzwiowy sedan o nazwie Leon WTCC (World Touring Car Championship), który był nawiązaniem do zaangażowania marki Seat w wyścigi WTCC.

W zakresie stylistyki, Seat Leon II zachował dynamiczny i sportowy wygląd, z charakterystycznymi kształtami reflektorów i atrakcyjnym wzornictwem. Wprowadzono również pewne zmiany w wyglądzie w porównaniu z pierwszą generacją, co nadało mu bardziej nowoczesny wygląd.

Pod maską Seat Leona II oferowano różne jednostki napędowe, obejmujące benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. Opcjonalnie dostępne były również wersje z turbodoładowaniem, co przyczyniło się do poprawy osiągów i efektywności paliwowej.

Wnętrze Seat Leona II zostało starannie zaprojektowane, oferując ergonomiczny układ deski rozdzielczej i dobrej jakości materiały wykończeniowe. Samochód wyposażono w różne funkcje i systemy, takie jak klimatyzacja, elektryczne szyby, system multimedialny, a także opcjonalne funkcje bezpieczeństwa, takie jak systemy kontroli stabilności i kontroli trakcji.

Zobacz także:  Seat Arona (2020) - schematy bezpieczników i przekaźników

Seat Leon II cieszył się uznaniem za swoją dynamiczną jazdę, dobrą jakość wykonania oraz przestronne i komfortowe wnętrze. Model ten zdobył sobie rzesze zwolenników i okazał się być jednym z popularniejszych samochodów w swojej klasie.

W 2012 roku Seat wprowadził na rynek trzecią generację Seat Leona, co oznaczało zakończenie produkcji drugiej generacji. Jednakże, Seat Leon II pozostaje nadal popularnym modelem używanym, a jego uznana jakość sprawia, że pozostaje atrakcyjnym wyborem dla wielu osób poszukujących używanego kompaktowego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

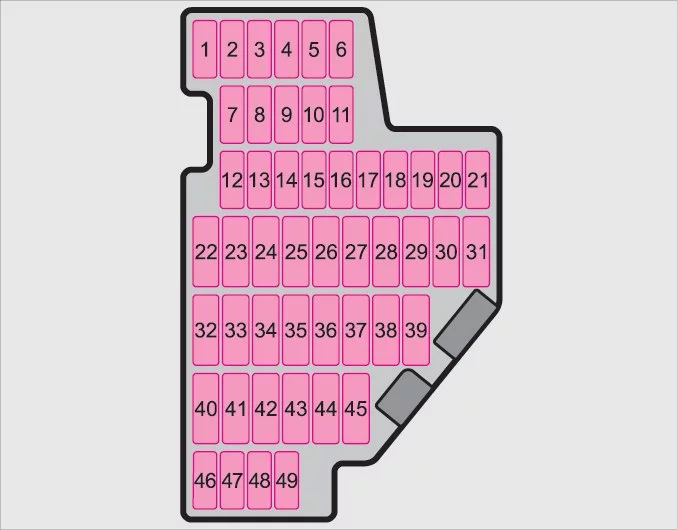

Skrzynka bezpieczników po lewej stronie deski rozdzielczej

Seat Leon II (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Diagnostyka;

Tablica rozdzielcza;

Oświetlenie przyrządów;

Rozdzielnica sterowania reflektorami;

Przepływomierz;

Podgrzewane wycieraczki;

Zarządzanie silnikiem;

Reflektory AFS.

10
2 Sterownik silnika;

Centralka ABS-ESP;

Automatyczna skrzynia biegów;

Tablica przyrządów;

Centrala przyczepy;

Włącznik świateł;

Czujnik hamulca;

Wspomaganie kierownicy;

Reflektory prawe i lewe.

10
3 Poduszka powietrzna 5
4 Ogrzewanie;

Przełącznik biegu wstecznego;

Przełącznik ASR-ESP;

Elektrochromowane lusterko;

Pilot parkowania;

Czujnik poziomu oleju.

5
5 Prawy reflektor ksenonowy 10
6 Lewy reflektor ksenonowy 10
7
8 Asystent wstępnego montażu haka przyczepy 5
9
10
11
12 Centralny zamek 15
13 Diagnoza;

Wyłącznik światła;

Czujnik deszczu;

Podgrzewana szyba tylna.

10
14 Automatyczna skrzynia biegów;

Ogrzewanie;

Centralka ESP;

Dźwignia automatycznej skrzyni biegów.

5
15
16
17 Alarm 5
18 Kombi / dźwignie z START STOP 5
19 Pomoc światła przeciwmgielnego 20
20 Nawigacja/radio z START STOP 15
21 Zarządzanie silnikiem 10
22 Przełącznik wentylatora 40
23 Elektryczne szyby (przód) 30
24 Jednostka sterująca ciała 20
25 Ogrzewanie tylnej szyby 25
26 Tylne elektryczne szyby 30
27 Silnik (jednostka sterująca paliwa/przekaźnik pompy) 15
28 Kontrola wygody 30
29
30 Automatyczna skrzynia biegów 20
31 Pompa próżniowa 20
32
33 Szyberdach 25
34 Komfortowa tablica rozdzielcza;

Centralny zamek.

25
35
36 System spryskiwaczy reflektorów 20
37 Podgrzewane siedzenia 30
38 Zarządzanie silnikiem 10
39 Telefon z START STOP 10
40 Przełącznik wentylatora 40
41 Silnik wycieraczki tylnej;

Okablowanie tablicy rozdzielczej.

20
42 Gniazdo 12 V;

Zapalniczka.

15
43 Wstępna instalacja wspornika przyczepy 15
44 Wstępna instalacja wspornika przyczepy 20
45 Wstępna instalacja wspornika przyczepy 15
46
47 Zarządzanie silnikiem 10
48 Zarządzanie silnikiem 10
49

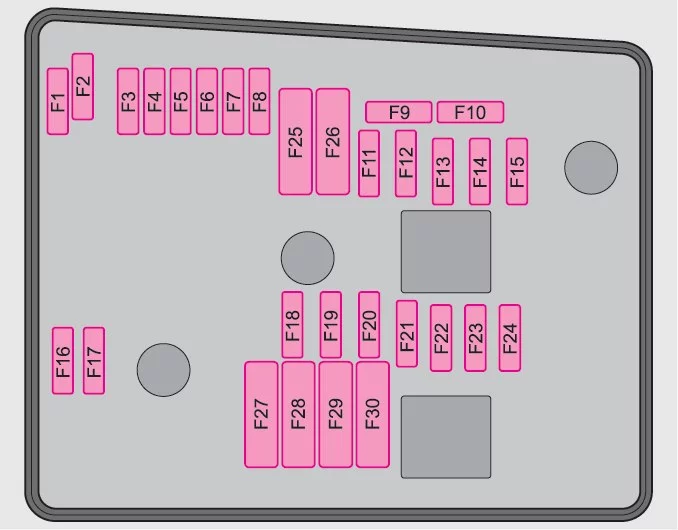

Skrzynka bezpieczników w komorze silnika, lewa strona

Seat Leon II (2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wycieraczki 30
2 Skrzynia biegów DQ200 30
3 Jednostka sterująca kabla 5
4 ABS 20
5 Skrzynia biegów AQ 15
6 Panel przyrządów/kolumna kierownicy 5
7 Klucz zapłonu 40
8 Radio 15
9 Telefon;

Nawigacja TomTom.

5
10 Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
11
12 Elektroniczna jednostka kontrolująca 5
13 Zasilanie modułu wtrysku benzyny 15
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Zarządzanie silnikiem 5
Przekaźnik pompy 10
16 Właściwe oświetlenie 30
17 Klakson 15
18
19 Zapasowy 30
20 Pompa wodna 10
Pompa czujnika ciśnienia do silnika 1.8 20
21* Sonda lambda 15
22 Pedał hamulca, czujnik prędkości 5
23* Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
Zarządzanie silnikiem 15
24 AKF;

Zawór skrzyni biegów.

10
25* Pompa ABS 40
26 Oświetlenie lewe 30
27* Zarządzanie silnikiem 40
Zarządzanie silnikiem 50
28
29 Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 Klucz zapłonu 50
* Natężenie prądu w zależności od motoryzacji
