Seat Altea (2010-2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2010, 2011. Seat Altea to kompaktowy minivan, który był produkowany przez hiszpańską markę Seat od 2004 do 2015 roku. Jest to samochód o charakterystycznym, przestronnym nadwoziu typu minivan, który łączy w sobie elementy hatchbacka i MPV (Multi-Purpose Vehicle). Oto […]

07/24/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2010, 2011.

Seat Altea to kompaktowy minivan, który był produkowany przez hiszpańską markę Seat od 2004 do 2015 roku. Jest to samochód o charakterystycznym, przestronnym nadwoziu typu minivan, który łączy w sobie elementy hatchbacka i MPV (Multi-Purpose Vehicle).

Oto kilka kluczowych informacji na temat Seat Altea:

  1. Wygląd: Altea miała nowoczesny i atrakcyjny wygląd, który odróżniał ją od innych samochodów w swojej klasie. Charakteryzowała się dynamicznymi liniami, dużym przednim wlotem powietrza oraz charakterystycznymi reflektorami.
  2. Wersje nadwozia: Seat Altea była dostępna w różnych wersjach nadwozia, takich jak standardowa wersja pięciodrzwiowa oraz wydłużona wersja o nazwie Seat Altea XL, która oferowała większą przestrzeń dla pasażerów i bagażu.
  3. Przestronność i wygoda: Jako minivan, Altea cechowała się przestronnym wnętrzem, które zapewniało dużo miejsca dla kierowcy, pasażerów i bagażu. Taki układ nadwozia umożliwiał łatwe wejście i wyjście z pojazdu oraz wygodne podróżowanie na dłuższych trasach.
  4. Silniki: Seat Altea była dostępna z różnymi opcjami silników, w tym benzynowymi i diesla, o różnych pojemnościach i mocach, co pozwalało klientom wybrać odpowiednią konfigurację zgodnie z ich potrzebami.
  5. Technologia: W zależności od wersji i wyposażenia, Seat Altea oferowała różne funkcje i technologie, takie jak systemy multimedialne, klimatyzację, systemy bezpieczeństwa, a także opcje wyposażenia podnoszące komfort jazdy.
  6. Produkcja i zakończenie produkcji: Seat Altea była produkowana od 2004 roku, jednak produkcja zakończyła się w 2015 roku. Od tego czasu Seat skoncentrował się na produkcji innych modeli, a kompaktowe minivany zostały zastąpione przez inne typy pojazdów, takie jak SUV-y i crossover-y.
Zobacz także:  Seat Ibiza IV (2011) - schematy bezpieczników i przekaźników

Podsumowując, Seat Altea była atrakcyjnym modelem minivana oferującym przestronność, komfort i praktyczność dla rodzin i osób potrzebujących większej przestrzeni bagażowej. Jednak po zakończeniu produkcji w 2015 roku, obecnie na rynku używanych samochodów można znaleźć używane egzemplarze tego modelu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Altea (2010-2011) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Pusty
2 Pusty
3 Pusty
4 Pusty
5 Pusty
6 Pusty
7 Pusty
8 Pusty
9 Poduszka powietrzna 5
10 Wejście RSE (ekran dachowy) 10
11 Pusty
12 Lewy reflektor ksenonowy 10
13 Tablica przyrządów (poziom oleju);

Okablowanie tablicy rozdzielczej (BCM);

Nagrzewnica;

ABS, ESP;

Pilot parkowania;

Bramka;

Przepływomierz.

5
14 Skrzynia biegów;

Wspomaganie kierownicy;

Czujnik światła hamowania;

Przyczepa;

ABS, ESP;

Haldex;

Włącznik światła.

10
15 Podgrzewana szyba przednia;

Oświetlenie przyrządów;

Rozdzielnica diagnostyczna;

Zarządzanie silnikiem;

Dodatkowe ogrzewanie;

Reflektory AFS;

Park Pilot.

10
16 Prawy reflektor ksenonowy 10
17 Zarządzanie silnikiem 10
18 Pusty
19 Pusty
20 Park Pilot (Asystent parkowania);

Dźwignia zmiany biegów;

Centralka ESP.

10
21 Pusty
22 Czujnik alarmu wolumetrycznego;

Klakson alarmowy.

5
23 Diagnostyka;

Czujnik deszczu;

Włącznik światła.

10
24 Asystent wstępnego montażu haka przyczepy 15
25 Automatyczna skrzynia biegów sprzęgła rozdzielnicy 20
26 Pompa próżniowa 20
27 Wejście RSE (ekran dachowy) 10
28 Silnik wycieraczki tylnej;

Okablowanie tablicy rozdzielczej.

20
29 Pusty
30 Zapalniczka;

Gniazdo.

20
31 Pusty
32 Pusty
33 Podgrzewacz 40
34 Pusty
35 Pusty
36 Pusty
37 Pusty
38 Pusty
39 Jednostka sterująca przyczepy (sprzęg) 15
40 Jednostka sterująca przyczepy (wskaźniki, hamulce i lewa
strona)
20
41 Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona) 20
42 Rozdzielnica okablowania BCM 20
43 Wstępna instalacja przyczepy 40
44 Ogrzewanie tylnej szyby 25
45 Elektryczne szyby (przód) 30
46 Tylne elektryczne szyby 30
47 Silnik (jednostka sterująca paliwem, przekaźnik benzynowy) 15
48 Kontrola wygody 20
49 Sterowanie ogrzewaniem 40
50 Podgrzewane siedzenia 30
51 Szyberdach 20
52 System spryskiwaczy reflektorów 20
53 Asystent wstępnego montażu haka przyczepy 20
54 Taxi (zasilanie licznika taksówek) 5
55 Asystent wstępnego montażu haka przyczepy 20
56 Taxi (zasilanie nadajnika) 15
57
58 Centralny zamek centralny 30

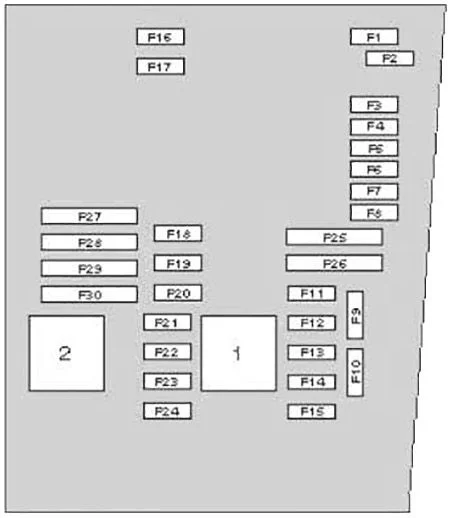

Skrzynka bezpieczników w komorze silnika (lewa strona)

Seat Altea (2010-2011) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wycieraczki 20
2 Skrzynia biegów DQ200 30
3 Jednostka sterująca kabla 5
4 ABS 20
5 Skrzynia biegów AQ 15
6 Panel przyrządów/kolumna kierownicy 5
7 Klucz zapłonu 40
8 Radio 15
9 Telefon;

Nawigacja TomTom.

5
10 Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
11 Pusty
12 Elektroniczna jednostka kontrolująca 5
13 Zasilanie modułu wtrysku benzyny 15
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Zarządzanie silnikiem 5
Przekaźnik pompy 10
16 Właściwe oświetlenie 30
17 klakson 15
18 Pusty
19 Czysty 30
20 Pompa wodna 10
Pompa czujnika ciśnienia do silnika 1.8 20
21* Sonda lambda 15
22 Pedał hamulca, czujnik prędkości 5
23* Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
Zarządzanie silnikiem 15
24 AKF, zawór skrzyni biegów 10
25* Pompa ABS 40
26 Oświetlenie lewe 30
27* Zarządzanie silnikiem 40
Zarządzanie silnikiem 50
28 Pusty
29* Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 Klucz zapłonu 40
* Natężenie prądu w zależności od silnika
