Seat Leon II (2010-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon II z lat: 2010, 2011, 2012. Seat Leon II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2005 roku i produkowany był do 2012 roku. Seat Leon II zbudowany został na […]

07/26/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Leon II z lat: 2010, 2011, 2012.

Seat Leon II to druga generacja kompaktowego samochodu produkowanego przez hiszpańską firmę motoryzacyjną Seat. Model ten został wprowadzony na rynek w 2005 roku i produkowany był do 2012 roku.

Seat Leon II zbudowany został na zmodernizowanej platformie PQ35 grupy Volkswagen, która została wykorzystana również do konstrukcji takich modeli jak Volkswagen Golf V i Audi A3 drugiej generacji. Podobnie jak poprzednik, Leon II oferowany był jako 3-drzwiowy hatchback oraz 5-drzwiowy kombi o nazwie Leon ST (Sport Tourer).

Wygląd zewnętrzny Seat Leona II był charakterystyczny i przyciągał uwagę swoim dynamicznym designem. Samochód ten zyskał bardziej zaokrąglone kształty w porównaniu z pierwszą generacją, a także charakterystyczne, ostro zarysowane reflektory i atrakcyjne detale stylistyczne.

Seat Leon II oferował różnorodne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. W zależności od wersji, dostępne były także różne skrzynie biegów, w tym manualne i automatyczne.

Wnętrze Seat Leona II kontynuowało tradycję jako dobrze zaprojektowane i funkcjonalne. Materiały wykończeniowe były solidne, a konsola centralna była ergonomicznie zorganizowana. Samochód ten oferował także różne funkcje i systemy, w tym systemy multimedialne, nawigację, klimatyzację, elektryczne szyby oraz wiele opcji dostosowanych do preferencji klientów.

Zobacz także:  Seat Ibiza IV (2011) - schematy bezpieczników i przekaźników

W 2009 roku Seat Leon II przeszedł face lifting, co spowodowało pewne zmiany w wyglądzie i uaktualnienia w wyposażeniu. W 2012 roku produkcja drugiej generacji Seat Leona została zakończona, a model ten został zastąpiony przez trzecią generację, która nadal kontynuowała sukces modelu w segmencie kompaktowych samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

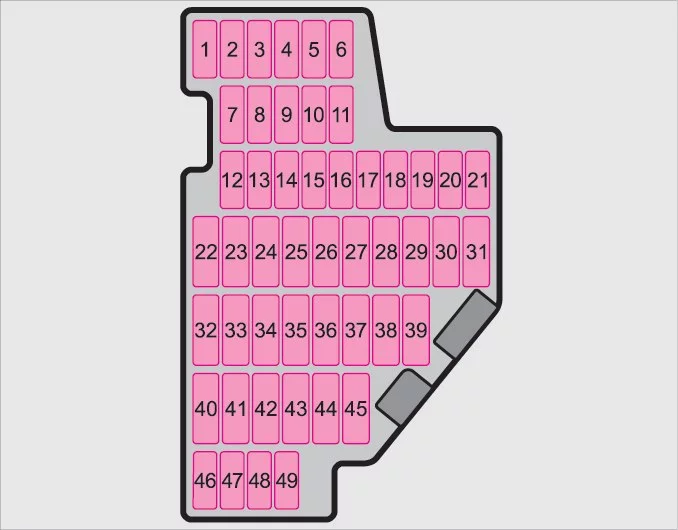

Tablica przyrządów

Seat Leon II (2010-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Tablica rozdzielcza diagnostyki/ Oświetlenie przyrządów/ Tablica rozdzielcza sterowania reflektorami/ Przepływomierz/ Podgrzewane wycieraczki/ Zarządzanie silnikiem/ Reflektory AFS 10
2 Sterownik silnika/ Centralka ABS-ESP/ Automatyczna skrzynia biegów/ Tablica przyrządów/ Tablica rozdzielcza przyczepy/ Włącznik świateł/ Czujnik hamulca/ Wspomaganie kierownicy/ Reflektory prawe i lewe 10
3 Poduszka powietrzna 5
4 Ogrzewanie/ przełącznik biegu wstecznego/ przełącznik ASR-ESP/ lusterko elektrochromowe/ pilot parkowania/ czujnik poziomu oleju 5
5 Prawy reflektor ksenonowy 10
6 Lewy reflektor ksenonowy 10
7 Pusty
8 Asystent wstępnej instalacji haka przyczepy 5
9 Pusty
10 Pusty
11 Pusty
12 Centralny zamek 15
13 Diagnoza/ Włącznik świateł/ Czujnik deszczu/ Ogrzewana tylna szyba 10
14 Automatyczna skrzynia biegów / Ogrzewanie / Dźwignia automatycznej skrzyni biegów 10
15 Pusty
16 Pusty
17 Alarm 5
18 Kombi / dźwignie z START STOP 5
19 Pomoc światła przeciwmgielnego 20
20 Nawigacja/radio z START STOP 15
21 Zarządzanie silnikiem 10
22 Przełącznik wentylatora 40
23 Elektryczne szyby (przód) 30
24 Jednostka sterująca nadwozia 20
25 Ogrzewana tylna szyba 25
26 Elektryczne szyby tylne 30
27 Silnik (jednostka sterująca paliwem/przekaźnik pompy) 15
28 Kontrola wygody 30
29 Pusty
30 Wolny (2009 – Automatyczna skrzynia biegów) – / 20 (2009)
31 Pompa próżniowa 20
32 Pusty
33 szyberdach 25
34 Komfortowa tablica rozdzielcza/centralny zamek 25
35 Pusty
36 Układ spryskiwaczy reflektorów 20
37 Podgrzewane siedzenia 30
38 Zarządzanie silnikiem 10
39 Telefon z START STOP 10
40 Przełącznik wentylatora 40
41 Silnik wycieraczki tylnej / Okablowanie tablicy rozdzielczej 20
42 Gniazdo 12 V / Zapalniczka 20
43 Wstępna instalacja wspornika przyczepy 15
44 Wstępna instalacja wspornika przyczepy 20
45 Wstępna instalacja wspornika przyczepy 15
46 Pusty
47 Zarządzanie silnikiem 10
48 Zarządzanie silnikiem 10
49 Pusty

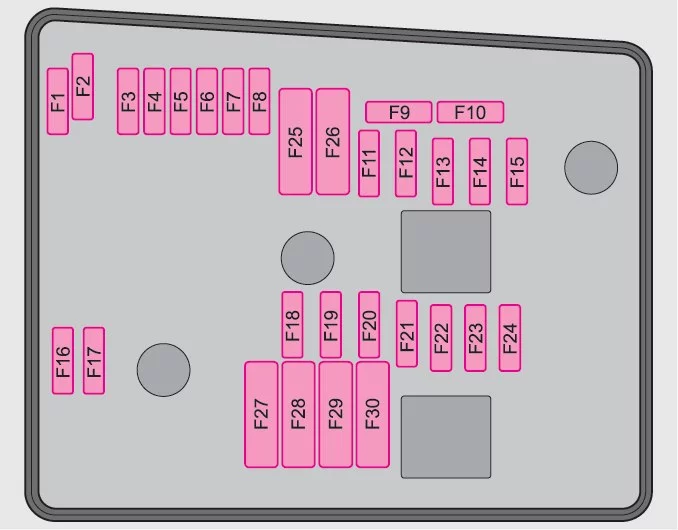

Komora silnika

Zobacz także:  Seat Exeo (2013) - schematy bezpieczników i przekaźników

Seat Leon II (2010-2012) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wycieraczki 30
2 Skrzynia biegów DQ200 30
3 Jednostka sterująca kablami 5
4 ABS 20
5 Skrzynia biegów AQ 15
6 Tablica przyrządów/kolumna kierownicy 5
7 Kluczyk zapłonu 40
8 Radio 15
9 Telefon/nawigator TomTom 5
10 Zarządzanie silnikiem 5
10 Zarządzanie silnikiem 10
11 Pusty
12 Elektroniczna jednostka kontrolująca 5
13 Zasilanie modułu wtrysku benzyny 15
13 Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Zarządzanie silnikiem 5
15 Przekaźnik pompy 10
16 Właściwe oświetlenie 30
17 Klakson 15
18 Pusty
19 Czysty 30
20 Pompa wodna 10
20 Pompa czujnika ciśnienia do silnika 1.8 20
21 Sonda lambda 15
22 Pedał hamulca, czujnik prędkości 5
23 Zarządzanie silnikiem 5
23 Zarządzanie silnikiem 10
23 Zarządzanie silnikiem 15
24 AKF, zawór skrzyni biegów 10
25 Pompa ABS 40
27 Zarządzanie silnikiem 40
27 Zarządzanie silnikiem 50
28 Pusty
29 Elektryczne szyby (przód i tył) 50
29 Elektryczne szyby (przód) 30
30 Kluczyk zapłonu 50
