W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Trailblazer z lat: 2012, 2013, 2014, 2015, 2016.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników deski rozdzielczej

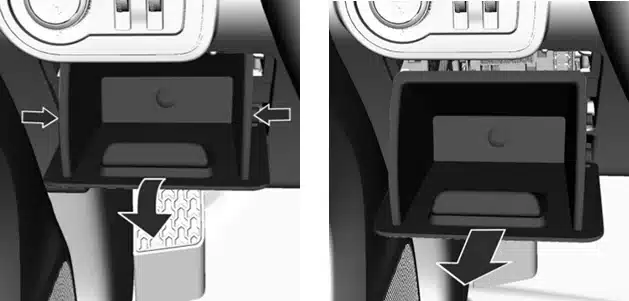

Skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.

Chevrolet Trailblazer (2012-2016) - schematy bezpieczników i przekaźników



  1. Otwórz schowek.
  2. Naciśnij boki schowka.
  3. Podnieś go, aż usłyszysz odłączenie, i wyjmij go w kierunku wskazanym strzałką.

Chevrolet Trailblazer (2012-2016) - schematy bezpieczników i przekaźników

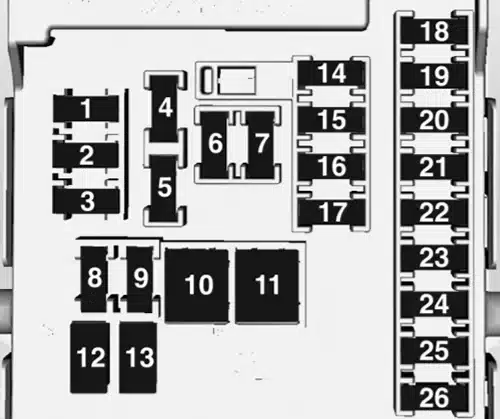

Numer Ampery [A] Opis
F1 10A/15A HVAC / podgrzewane siedzenia
F2 30A Moduł sterujący tylnej dmuchawy/nadwozia (HVAC)
F3 15A Zapasowy moduł sterujący nadwozia (5)
F4 20 A Zapalniczka i gniazdko elektryczne
F5 2A Sprężyna cewki poduszki powietrznej kierowcy
F6 30A Elektryczny podnośnik szyb i akcesoria do radia
F7 20 A gniazdo zasilania
F8 15A Moduł sterujący nadwozia (2)
F9 15A Moduł sterujący nadwozia (4)
F10 30A Moduł kontroli nadwozia (8)
F11 40A Zasilanie rezerwowe i akcesoria 12 V
F12
F13
F14 7,5A Złącze łącza danych (DLC)
F15 10 A Moduł czujnikowo-diagnostyczny (SDM)
F 16 10 A Tablica przyrządów (IPC)
F17 20 A radio i wzmacniacz
F18 30A wewnętrzna skrzynka wentylacyjna
F19 5A Zewnętrzne lusterka wsteczne
F20
F21 10 A Głowica kontrolna HVAC
F22 2A Stacyjka
F23 15A Moduł kontroli nadwozia (1)
F24 15A Moduł sterujący nadwozia (3)
F25 20 A Przełącznik szyb elektrycznych
F26 25A elektryczne siedzenie
Zobacz także:  Chevrolet Malibu (2004-2007) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników komory silnika

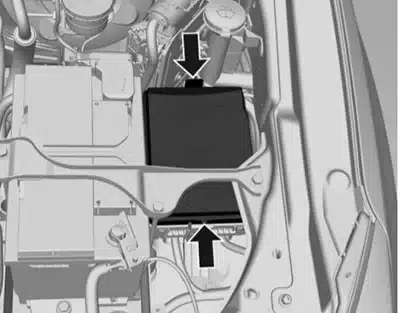

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika. Odblokuj pokrywę, podnieś ją i zdejmij.

Chevrolet Trailblazer (2012-2016) - schematy bezpieczników i przekaźników

Uwaga: Do dodatniego bieguna akumulatora podłączony jest uchwyt bezpiecznika głównego. W razie potrzeby zleć ich wymianę dealerowi Chevroleta.

Chevrolet Trailblazer (2012-2016) - schematy bezpieczników i przekaźników

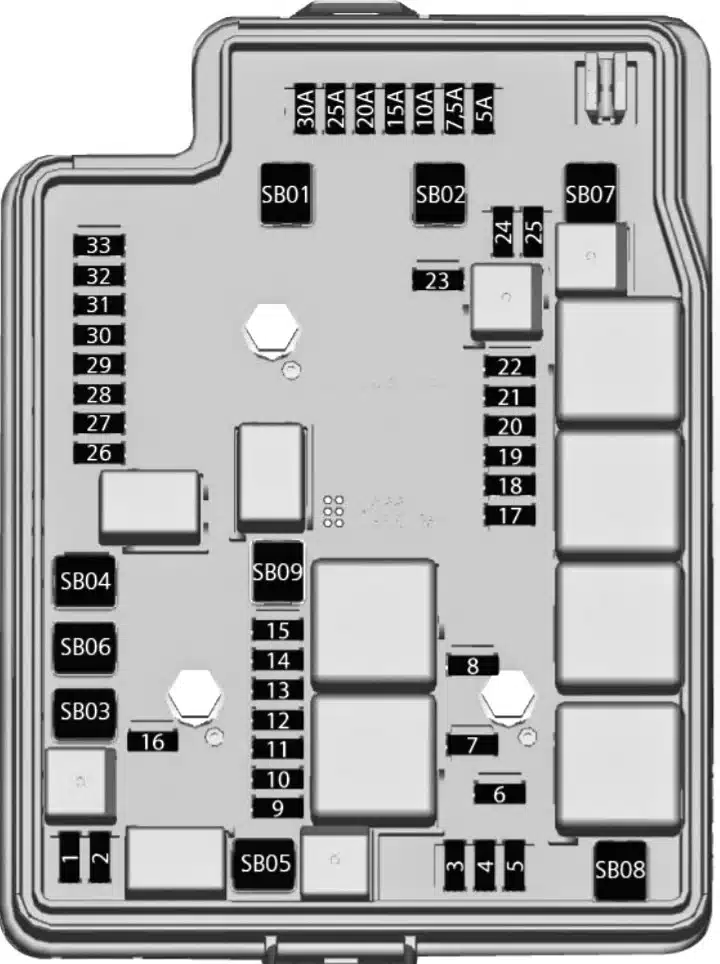

Numer Ampery [A] Opis
minibezpieczniki
1 10 A sprzęgło sprężarki klimatyzacji
2 15A moduł sterujący nadwozia
3 15A Zapasowy
4 10 A zatrzask tylnej klapy
5 15A Klakson
6 15A Przednie światła przeciwmgielne
7 10 A lewy reflektor
8 10 A prawy reflektor
9 10 A Przekaźnik wentylatora chłodzącego (benzyna)
10 A Moduł sterujący silnika (olej napędowy)
10 15A Przekaźnik układu napędowego (3) olej napędowy
20 A Przekaźnik układu napędowego (3) (benzyna)
11 20 A Moduł sterujący silnika (1) (olej napędowy)
25A Moduł silnika (1) / Moduł sterujący silnika (1) (benzyna)
12 10 A Przekaźnik układu napędowego (1)
13 10 A Przekaźnik układu napędowego (2)
14 15A Przekaźnik układu napędowego (4)
15 15A Sygnał przekaźnika pracy/startu
16 15A moduł kontroli trakcji
17 10 A Moduł skrzyni rozdzielczej i lampki poziomujące
18 10 A Zasilanie – Tablica przyrządów – Klimatyzacja – SDM
19 20 A pompa paliwowa
20 5A Zapasowy
21 30A ogrzewanie tylnej szyby
22 15A Odszraniacz zewnętrznego lusterka wstecznego
23 15A Ogrzewanie kabiny (olej napędowy)
24 20 A wycieraczka tylnej szyby
25 10 A Pompa układu spryskiwacza przedniej szyby
26 10 A asystent parkowania tyłem
27 5A moduł sterujący nadwozia
28 7,5A Zapasowy
29 30A Moduł ABS
30 10 A Przekaźnik klaksonu / systemu antykradzieżowego
31 15A moduł sterujący nadwozia
32 10 A Moduł sterujący silnika (1) (akumulator)
33 10 A Linia komunikacyjna między modułami
J-Case
SB01 50A Pompa modułu ABS
SB02 30A Moduł sterujący skrzyni rozdzielczej (4×4)
SB03 60A Moduł świecy żarowej (olej napędowy)
20 A Moduł pompy paliwa (benzyna)
SB04 20 A Klapa bagażnika
SB05 30A elektromagnes rozrusznika
SB06 30A Spryskiwacz szyb
SB07 30A Podgrzewacz paliwa (olej napędowy)
40A Wentylacja silnika 2 (silnik gazowy 2,5 l)
50A Wentylacja silnika 2 (silnik gazowy 3,6 l)
SB08 50A wentylator chłodzący
SB09 30A Pompa próżniowa (benzyna)
przekaźniki
RLY1 Startujący silnik
RLY2 Sygnał dźwiękowy (przekaźnik wewnętrzny)
RLY3 Światła drogowe
RLY4 Światło przeciwmgielne (przekaźnik wewnętrzny)
RLY5 Ogrzewanie kabiny (wewnętrzny przekaźnik PCB)
RLY6 Zimny ​​start (przekaźnik wewnętrzny)
RLY7 Asystent
RLY8 Sterowanie przednią wycieraczką
RLY9 Szybkość wycieraczek przednich
RLY10 odszraniacz tylny
RLY11 Układ napędowy
RLY12 sprzęgło klimatyzacji
RLY13 Wentylator chłodzący 1 / podgrzewacz paliwa
RLY14 Wentylator chłodzący 2
RLY15 Asystent
RLY16 Asystent
RLY17 wycieraczka tylnej szyby
RLY18 Rozrusznik
RLY19 pompa paliwowa
RLY20 Pompa spryskiwacza przedniej szyby (przekaźnik wewnętrzny)
RLY21 Spryskiwacz tylnej szyby (przekaźnik wewnętrzny)
