W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Gladiator z lat: 2020
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

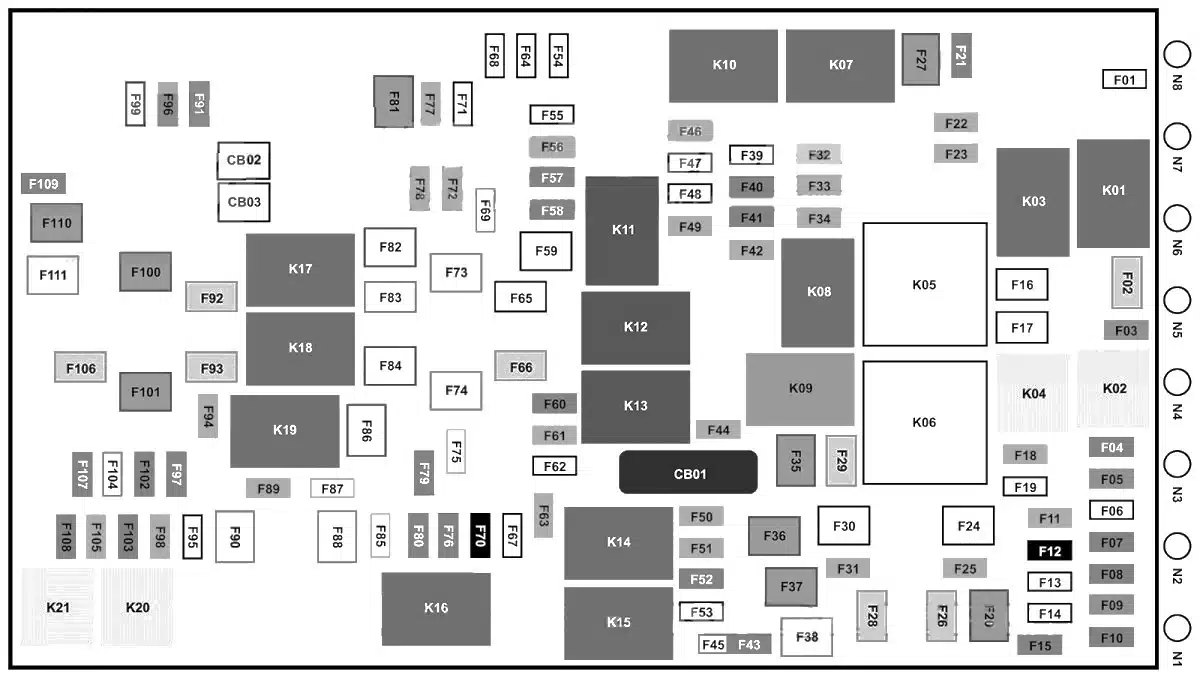

Skrzynka bezpieczników komory silnika

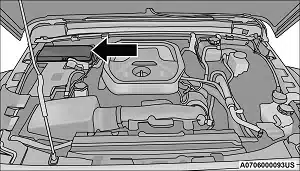

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | – | Zapasowy |
| F02 | 40 A zielony | Rozrusznik |
| F03 | 5 A Tan | Inteligentny czujnik akumulatora (IBS) |
| F04 | 20 A Żółty | Pompa paliwa MTR/FPCM |
| F05 | 5 A Tan | Brama bezpieczeństwa |
| F06 | – | Zapasowy |
| F07 | – | Zapasowy |
| F08 | 15 A niebieski | Moduł sterujący skrzyni biegów TCM-8HP CYGNUS |
| F09 | – | Zapasowy |
| F10 | 15 A niebieski | Kluczowy węzeł zapłonu (KIN)/koncentrator częstotliwości radiowych (HUB RF)/elektryczna blokada kolumny kierownicy (ESCL) |
| F11 | 10 A czerwony | Port UCI (USB i AUX) |
| F12 | 25 A Wyczyść | Wzmacniacz HIFI |
| F13 | – | Zapasowy |
| F14 | – | Zapasowy |
| F15 | 15 A niebieski | Zestaw wskaźników tablicy rozdzielczej (IPC)/zestaw przełączników – pakiet elektryczny o dużej wytrzymałości (SWITCH BANK-HDELEC) |
| F 16 | – | Zapasowy |
| F17 | – | Zapasowy |
| F18 | 10 A czerwony | Sprzęgło klimatyzacji (AC CLUTCH) |
| F19 | – | Zapasowy |
| F20 | 30 A Różowy | Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE |
| F21 | – | Zapasowy |
| F22 | 10 A czerwony | Moduł sterujący silnika (ECM)/moduł sterujący układu napędowego (PCM) |
| F23 | 10 A czerwony | Moduł sterujący układu napędowego (PCM)/moduł sterujący silnika (ECM) |
| F24 | – | Zapasowy |
| F25 | 10 A czerwony | Przesunięcie modułu przewodowo (MOD.SBW) |
| F26 | 40 A zielony | Centralny sterownik nadwozia (CBC) 2-ŚWIATŁA ZEWNĘTRZNE #1 |
| F27 | 30 A Różowy | Wycieraczki przednie |
| F28 | 40 A zielony | Centralny kontroler nadwozia (CBC) 3-ZAMYKI ZASILANIA |
| F29 | 40 A zielony | Centralny sterownik nadwozia (CBC) 4-ŚWIATŁA ZEWNĘTRZNE #2 |
| F30 | – | Zapasowy |
| F31 | 10 A czerwony | PORT DIAGNOSTYCZNY |
| F32 | 10 A czerwony | Ogrzewanie, Wentylacja, Klimatyzacja (HVAC CTRL MOD)/Blokada kolumny kierownicy (SCL)/Moduł klasyfikacji pasażerów (OCM)/Moduł wykrywania obecności kierowcy (DPDM) |
| F33 | 10 A czerwony | System ParkTronics (PTS)/moduł kamery na podczerwień (IRCM)/lampki wyłączonych poduszek powietrznych (AIRBAG DISABLE LMPS) |
| F34 | 10 A czerwony | Elektroniczna kontrola stabilności (ESC)/elektryczne hydrauliczne wspomaganie kierownicy (EHPS)/moduł sterujący Smart Bar (SBCM) WAKE UP |
| F35 | 30 A Różowy | POMPA PODCIŚNIENIA HAMULCÓW — jeśli jest na wyposażeniu |
| F36 | 30 A Różowy | MODUŁ HOLOWANIA PRZYCZEPY — jeśli jest na wyposażeniu |
| F37 | 30 A Różowy | ZŁĄCZE HOLOWNICZE PRZYCZEPY 7W — jeśli jest na wyposażeniu |
| F38 | 20 A niebieski | Moduł sterujący silnika ECM |
| F39 | – | Zapasowy |
| F40 | 15 A niebieski | Moduł sterujący układu napędowego (DTCM)/blokada osi (AXLE LOC) FT_RR |
| F41 | 15 A niebieski | Zestaw wskaźników (IC)/Security GateWay (SGW) WAKE UP |
| F42 | 10 A czerwony | Sterowanie przekaźnikiem sterowania mocą (elektryczne zatrzymanie/uruchomienie) |
| F43 | – | Zapasowy |
| F44 | 10 A czerwony | PODGRZEWACZE, Kamery Na Podczerwień (IRCAM). |
| F45 | – | Zapasowy |
| F46 | 10 A czerwony | AUTO HDLP LVL MOD/LVL MTR/HDLP SW |
| F47 | – | Zapasowy |
| F48 | – | Zapasowy |
| F49 | 10 A czerwony | Kontroler bezpieczeństwa pasażerów (ORC) |
| F50 | 10 A czerwony | HD ACC — jeśli jest na wyposażeniu |
| F51 | 10 A czerwony | Czujnik deszczu, wilgotności i światła (HLRS)/Inwerter 400 W Budzenie/USB/Wewnętrzne lusterko wsteczne (ISRVM)/Moduł kompasu (CSGM) |
| F52 | 20 A Żółty | Zapalniczka |
| F53 | 10 A czerwony | Głośnik bezprzewodowy — jeśli jest w wyposażeniu |
| F54 | – | Zapasowy |
| F55 | 10 A czerwony | Centralny moduł przetwarzania obrazu (CVPM) lub moduł Parktronics |
| F56 | 10 A czerwony | Zasilanie czujnika temperatury w samochodzie/cewki nagrzewnicy PTC |
| F57 | 20 A Żółty | Ogrzewanie fotela kierowcy |
| F58 | 20 A Żółty | Ogrzewanie fotela pasażera |
| F59 | – | Zapasowy |
| F60 | 15 A niebieski | Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL) |
| F61 | 10 A czerwony | Lewy czujnik martwego pola (LBSS)/prawy czujnik martwego pola (RBSS) |
| F62 | – | Zapasowy |
| F63 | 10 A czerwony | Kontroler bezpieczeństwa pasażerów (ORC) |
| F64 | – | Zapasowy |
| F65 | 50 A czerwony | Przetwornica mocy 400W |
| F66 | 40 A zielony | DMUCHAWA HVAC MTR FRT |
| F67 | – | Zapasowy |
| F68 | – | Zapasowy |
| F69 | – | Zapasowy |
| F70 | 25 A Wyczyść | Wtryskiwacze – INJ/Cewki zapłonowe – IGN COIL (GAS)/Świece żarowe (Diesel) |
| F71 | – | Zapasowy |
| F72 | 10 A czerwony | HD ELEC ACC PKG — jeśli jest na wyposażeniu |
| F73 | – | Zapasowy |
| F74 | – | Zapasowy |
| F75 | – | Zapasowy |
| F76 | 20 A Żółty | ECM (GAZ)/PCM (DSL) |
| F77 | 10 A czerwony | Podgrzewane lusterka |
| F78 | – | Zapasowy |
| F79 | 20 A Żółty | SMART BAR CTRL MOD |
| F80 | 15 A niebieski | Moduł sterujący układu napędowego (PCM)/elektromagnes 1 2 Przesunięcie bloku |
| F81 | 30 A Różowy | ODSZRANIACZ TYLNY (EBL) |
| F82 | 30 A Różowy | PODGRZEWANIE PALIWA — jeśli jest na wyposażeniu |
| F83 | 60 A Żółty | ŚWIECA ŻAROWA — jeśli jest na wyposażeniu |
| F84 | 30 A Różowy | JEDNOSTKA KONTROLI HTR UREA — jeśli jest na wyposażeniu |
| F85 | 10 A czerwony | CZUJNIK PM — jeśli jest na wyposażeniu |
| F86 | – | Zapasowy |
| F87 | 10 A czerwony | ZASILANIE/ODCZYSZCZANIE POMPY — jeśli jest na wyposażeniu |
| F88 | 20 A niebieski | CZUJNIK NOx #l/#2 – Jeśli jest na wyposażeniu |
| F89 | 10 A czerwony | Moduł sterujący kolumny kierownicy (SCCM)/tempomat (CRUISE CTL)/telewizja cyfrowa (DTV)/lampka wyłączenia poduszki powietrznej |
| F90 | 20 A niebieski | LAMPY PARKOWANIA, HOLOWANIA PRZYCZEPY — jeśli jest na wyposażeniu |
| F91 | 20 A Żółty | Klakson |
| F92 | 40 A zielony | AKCESORIA HD #2 — jeśli są na wyposażeniu |
| F93 | 40 A zielony | AKCESORIA HD #1 — jeśli są na wyposażeniu |
| F94 | 10 A czerwony | Monitor ciśnienia w oponach (TPM)/System piasty RF (CORAX) |
| F95 | – | Zapasowy |
| F96 | 10 A czerwony | ZASILANIE LUSTEREK |
| F97 | 20 A Żółty | RADIO/TBM |
| F98 | 10 A czerwony | SW BANK-HD ELEKTRYCZNY/POZA DROGĄ |
| F99 | – | Zapasowy |
| F100 | 30 A Różowy | ESC-ECU I ZAWORY |
| F101 | 30 A Różowy | Moduł sterujący układu napędowego (DTCM) |
| F102 | 15 A niebieski | PODWÓJNY PORT USB |
| F103 | 15 A niebieski | AKCESORIA HD #3 — jeśli są na wyposażeniu |
| F104 | – | Zapasowy |
| F105 | 10 A czerwony | Zintegrowana konsola centralna (ICS)/klimatyzacja z wentylacją grzewczą (IFVAC) |
| F106 | 50 A czerwony | Elektroniczna kontrola prędkości (ESC)/POMPA MTR |
| F107 | 20 A Żółty | ŚWIATŁA STOP PRZYCZEPY/KIERUNKOWSKAZ PRZYCZEPY LEWY — jeśli jest na wyposażeniu |
| F108 | 15 A niebieski | AKCESORIA HD #4 — jeśli są na wyposażeniu |
| F109 | 20 A Żółty | ŚWIATŁA STOP PRZYCZEPY/KIERUNKOWSKAZ PRZYCZEPY PRAWY — jeśli jest na wyposażeniu |
| F110 | – | Zapasowy |
| F111 | 20 A niebieski | AWARIA HOLOWANIA PRZYCZEPY — jeśli jest w wyposażeniu |
