Seat Altea (2008) – schematy bezpieczników i przekaźników

Seat Altea (2008) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Altea z lat: 2008.

Seat Altea to kompaktowy minivan produkowany przez hiszpańską markę Seat. Był on dostępny na rynku w latach 2004-2015. Oto kilka kluczowych informacji o tym modelu:

  1. Wygląd: Seat Altea miała charakterystyczny design, który łączył cechy minivana z cechami typowymi dla samochodów osobowych. Posiadała smukłe linie nadwozia i charakterystyczne reflektory, co nadawało jej nowoczesny i dynamiczny wygląd.
  2. Wielkość i przestronność: Altea była kompaktowym minivanem, który oferował dużą przestrzeń wewnętrzną dla pasażerów i bagażu. Była idealna dla rodzin lub osób, które potrzebowały większej ilości miejsca na codzienne potrzeby.
  3. Silniki: Seat Altea oferowała różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Dzięki temu klienci mieli możliwość wyboru odpowiedniej konfiguracji zgodnie z ich preferencjami i potrzebami.
  4. Wyposażenie i technologia: W zależności od wersji i rocznika, Altea mogła być wyposażona w różne funkcje i technologie, takie jak systemy multimedialne, klimatyzację, systemy bezpieczeństwa, systemy wspomagające jazdę i wiele innych opcji.
  5. Popularność: Altea cieszyła się pewnym uznaniem i popularnością, szczególnie wśród osób szukających kompaktowego samochodu z większą przestrzenią wewnętrzną i elastycznym układem siedzeń.

Warto zaznaczyć, że Seat Altea została zastąpiona przez Seat Ateca, który jest SUV-em i kontynuacją tradycji marki Seat w oferowaniu różnorodnych modeli, które odpowiadają różnym preferencjom i potrzebom klientów.

Zobacz także:  Seat Ibiza IV (2009) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki po lewej stronie deski rozdzielczej

Seat Altea (2008) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Pusty
2 Pusty
3 Pusty
4 Pusty
5 Pusty
6 Pusty
7 Pusty
8 Pusty
9 Poduszka powietrzna 5
10 Wejście RSE (ekran dachowy) 10
11 Pusty
12 Lewy reflektor ksenonowy 10
13 Sterowanie ogrzewaniem;

ESP, przełącznik ASR;

Rewers;

Preinstalacja telefonu;

Nawigacja Tomtom.

5
14 Centrala ABS/ESP;

Silnik;

Reflektory;

Centrala przyczepy;

Włącznik świateł;

Tablica przyrządów / Centrala 4×4a)*.

10
15 Tablica rozdzielcza regulacji reflektorów;

Podgrzewane wycieraczki;

Światła przyrządów;

Tablica diagnostyczna.

10
16 Prawy reflektor ksenonowy 10
17 Zarządzanie silnikiem 10
18 Pusty
19 Pusty
20 Park Pilot (Asystent parkowania);

Dźwignia zmiany biegów;

Centralka ESP.

10
21 Jednostka sterująca kabla 7,5
22 Czujnik alarmu wolumetrycznego;

Klakson alarmowy.

5
23 Diagnostyka;

Czujnik deszczu;

Włącznik światła.

10
24 Pusty
25 Automatyczna skrzynia biegów sprzęgła rozdzielnicy 20
26 Pompa próżniowa 20
27 Wejście RSE (ekran dachowy) 10
28 Silnik wycieraczki tylnej;

Okablowanie tablicy rozdzielczej.

20
29 Pusty
30 Zapalniczka;

Gniazdo.

20
31 Pusty
32 Pusty
33 Podgrzewacz 40
34 Pusty
35 Pusty
36 Zarządzanie silnikiem 10
37 Zarządzanie silnikiem 10
38 Zarządzanie silnikiem 10
39 Jednostka sterująca przyczepy (sprzęg) 15
40 Jednostka sterująca przyczepy (wskaźniki, hamulce i lewa strona) 20
41 Jednostka sterująca przyczepy (światło przeciwmgielne, światło cofania i prawa strona) 20
42 Pusty
43 Wstępna instalacja przyczepy 40
44 Ogrzewanie tylnej szyby 25
45 Elektryczne szyby (przód) 30
46 Tylne elektryczne szyby 30
47 Silnik (jednostka sterująca paliwem, przekaźnik benzynowy) 15
48 Kontrola wygody 20
49 Sterowanie ogrzewaniem 40
50 Podgrzewane siedzenia 30
51 Szyberdach 20
52 System spryskiwaczy reflektorów 20
53 Pusty
54 Taxi (zasilanie licznika taksówek) 5
55 Pusty
56 Taxi (zasilanie nadajnika) 15
57 Pusty
58 Centralny zamek centralny 30
* Dla pojazdów z napędem na cztery koła.

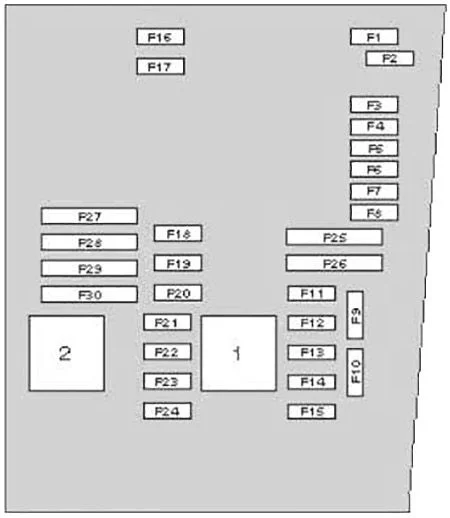

Skrzynka bezpieczników w komorze silnika (lewa strona)

Seat Altea (2008) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Wycieraczki 30
2 Kolumna kierownicy 5
3 Jednostka sterująca kabla 5
4 ABS 30
5 Skrzynia biegów AQ 15
6 Panel przyrządów 5
7 Pusty
8 Radio 15
9 Telefon;

Nawigacja TomTom.

5
10 Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
11 Pusty
12 Elektroniczna jednostka kontrolująca 5
13 Zasilanie modułu wtrysku benzyny 25
Zasilanie modułu wtrysku oleju napędowego 30
14 Cewka 20
15 Zarządzanie silnikiem 5
Przekaźnik pompy 10
16 Pompa ABS 30
17 klakson 15
18 Pusty
19 Czysty 30
20 Pusty
21 Sonda lambda 15
22 Pedał hamulca;

Czujnik prędkości.

5
23 Zarządzanie silnikiem 5
Zarządzanie silnikiem 10
Zarządzanie silnikiem 15
24 ARF, zawór zmiany 10
25 Właściwe oświetlenie 40
26 Oświetlenie lewe 40
27 Zarządzanie silnikiem 40
Zarządzanie silnikiem 50
28 Klucz zapłonu 40
29 Elektryczne szyby (przód i tył) 50
Elektryczne szyby (przód) 30
30 Klucz zapłonu 40

Pozycja w komorze silnika: boks

Numer Opis Ampery [A]
B1 Alternator < 140 W 150
Alternator > 140 W 200
C1 Serwo wspomagania kierownicy 80
D1 Zasilanie wielozaciskowe „30”.

Wewnętrzna skrzynka bezpieczników

100
E1 Wentylator > 500 W 80
Wentylator < 500 W 50
F1 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 80
G1 PTC (dodatkowe ogrzewanie elektryczne powietrzem) 40
H1 Centralny zamek centralny
