Seat Ateca (2019) – schematy bezpieczników i przekaźników

Rocznik 2019
Zaktualizowano 25.07.2023
Seat Ateca (2019) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Ateca z lat: 2019.

Seat Ateca to kompaktowy crossover SUV produkowany przez hiszpańską markę Seat. Model ten został wprowadzony na rynek w 2016 roku i jest jednym z kluczowych modeli w gamie Seat. Oto kilka kluczowych informacji na temat Seat Ateca:

  1. Wygląd: Seat Ateca charakteryzuje się nowoczesnym i sportowym designem typowym dla SUV-ów. Model ten ma dynamiczne linie nadwozia, podwyższone prześwity i charakterystyczne akcenty, które nadają mu wyrazisty wygląd.
  2. Rozmiar: Ateca to kompaktowy SUV, co oznacza, że mieści się w segmencie mniejszych SUV-ów. Jego rozmiary pozwalają na komfortową jazdę w mieście, jednocześnie oferując więcej przestrzeni niż w tradycyjnych hatchbackach.
  3. Silniki: Seat Ateca oferuje różne opcje silników, w tym benzynowe i diesla, o różnych pojemnościach i mocach. Opcje te pozwalają klientom wybrać konfigurację, która najlepiej odpowiada ich potrzebom i preferencjom, a także spełnia normy emisji spalin.
  4. Technologia: Model ten jest wyposażony w zaawansowane technologie, takie jak systemy multimedialne z ekranem dotykowym, łączność Bluetooth, systemy bezpieczeństwa i asystujące kierowcy, a także wiele innych udogodnień, które podnoszą komfort i bezpieczeństwo jazdy.
  5. Wersje wyposażenia: Seat Ateca jest dostępna w różnych wersjach wyposażenia, co pozwala klientom dostosować samochód do swoich potrzeb. W zależności od wersji, można znaleźć wiele zaawansowanych opcji i funkcji.
  6. Bezpieczeństwo: Ateca została wyposażona w wiele zaawansowanych systemów bezpieczeństwa, takich jak systemy hamowania awaryjnego, systemy monitorowania martwego pola, kontrola trakcji i stabilizacji oraz wiele innych, aby zapewnić maksymalny poziom bezpieczeństwa dla kierowcy i pasażerów.

Seat Ateca cieszy się dużą popularnością wśród klientów, którzy szukają stylowego i praktycznego SUV-a. Jego sportowy wygląd, komfortowe wnętrze i zaawansowane technologie przyciągają zarówno młodszych, jak i bardziej doświadczonych kierowców, poszukujących niezawodnego i wszechstronnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Kolor Ampery [A]
czarny 1
purpurowy 3
jasnobrązowy 5
brązowy 7.5
czerwony 10
niebieski 15
żółty 20
biały lub przezroczysty 25
zielony 30
pomarańczowy 40

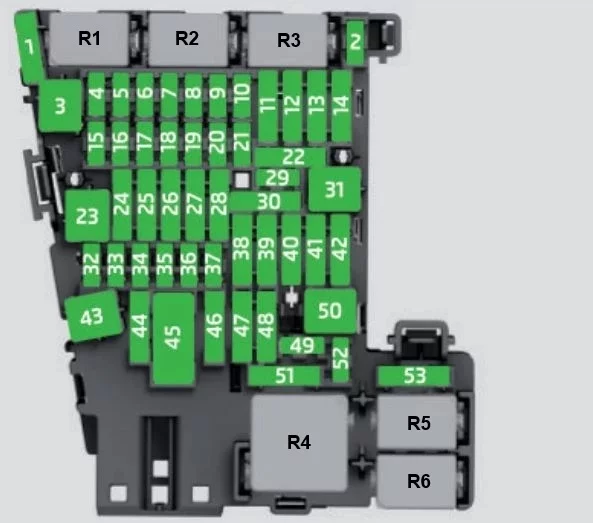

Skrzynka bezpieczników w przedziale pasażerskim

Seat Ateca (2019) - schematy bezpieczników i przekaźników

Numer Opis i Ampery
1 Adblue (SCR) 20
4 Alarmowy sygnał dźwiękowy 7,5
5 Bramka 7,5
6 Dźwignia zmiany biegów skrzyni automatycznej 7,5
7 Panel sterowania klimatyzacji i ogrzewania;

Ogrzewanie tylnej szyby;

Nagrzewnica dodatkowa.

 10
8 Diagnostyka;

Przełącznik elektronicznego hamulca postojowego;

Przełącznik świateł;

Światło cofania;

Oświetlenie wnętrza;

Tryb jazdy;

Podświetlenie progu.

 7,5
9 Kolumna kierownicy 7,5
10 Wyświetlacz radia 7,5
11 Świata z lewej strony 40
12 Radio 20
14 Nawiew klimatyzacji 40
15 Zwolnienie blokady kolumny kierownicy 10
16 Connectivity Box (Centrum Łączności) 7,5
17 Zestaw wskaźników;

Tablica przyrządów.

 7,5
18 Kamera cofania 7,5
19 Kessy 7,5
20 SCR, przekaźnik silnika, 1,5 10/15
21 Jednostka sterująca sprzęgła 4×4 Haldex 15
22 Przyczepa 15
23 Elektrycznie sterowany dach 30
24 Światła z prawej strony 40
25 Drzwi lewe 30
26 Podgrzewane fotele 30
27 Oświetlenie wnętrza 30
28 Przyczepa 25
31 Moduł sterujący pokrywy bagażnika 30
32 Jednostka sterująca asystenta parkowania, kamera przednia i radar 7,5/10
33 Poduszka powietrzna 7,5
34 Przełącznik cofania, czujnik klimatyzacji;

Elektrochromatyczne lusterko;

Gniazda zasilania z tyłu (USB).

 7,5
35 Diagnostyka;

Jednostka sterująca reflektorów;

Regulacja wysokości reflektorów.

 7,5
36 Prawy reflektor LED 7,5
37 Lewy reflektor LED 7,5
38 Przyczepa 25
39 Prawe drzwi 30
40 Gniazdo zasilania 12 V 20
42 Centralny zamek 40
43 Beats Audio CAN i MOST. 30
44 Przyczepa 15
45 Elektrycznie regulowany fotel kierowcy 15
47 Wycieraczka tylnej szyby 15
49 Rozrusznik;

Czujnik sprzęgła.

 7,5
52 Tryb jazdy. 15
53 Ogrzewanie tylnej szyby 30
Wbudowany bezpiecznik Ampery [A]
Gniazda zasilania tyłu 7,5

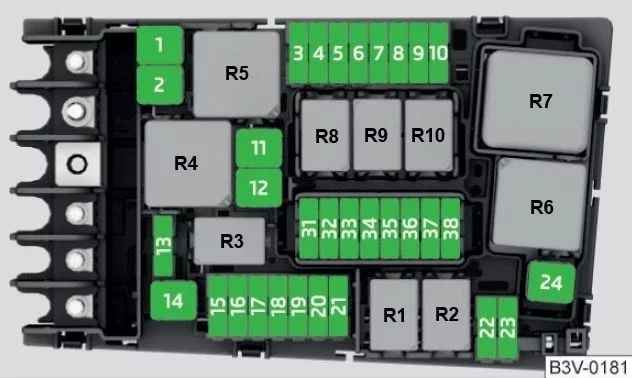

Skrzynka bezpieczników w komorze silnika

Seat Ateca (2019) - schematy bezpieczników i przekaźników

Numer Opis i Ampery
1 Jednostka sterująca układu ESP 25
2 Jednostka sterująca układem ESP 40/60
3 Moduł sterujący silnika (diesel/benzyna) 30/15
4 Czujniki silnika 7,5/10
5 Czujniki silnika 10
6 Czujnik świateł stopu 7,5
7 Zasilanie silnika 7,5/10
8 Sonda lambda 10/15
9 Silnik 10/20
10 Moduł sterujący pompy paliwa 15/20
11 PTC 40
12 PTC 40
13 Pompa skrzyni biegów 15/30
14 Podgrzewana przednia szyba 40
15 Sygnał dźwiękowy 15
16 Pompa benzyny 20
17 Moduł sterujący silnika 7,5
18 Terminal 30 (dodatni) 7,5
19 Spryskiwacz przedniej szyby 30
21 Moduł sterujący automatycznej skrzyni biegów 15/30
22 Moduł sterujący silnika 7,5
23 Rozrusznik 30
24 PTC 40
31 Pompa ciśnienia 15
37 Ogrzewanie postojowe 20

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
