W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Gladiator z lat: 2021.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Centrum dystrybucji energii (PDC)

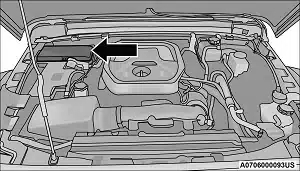

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Górna pokrywa PDC jest oznaczona etykietą z lokalizacją, funkcją i rozmiarem każdego nadającego się do serwisowania bezpiecznika/przekaźnika.

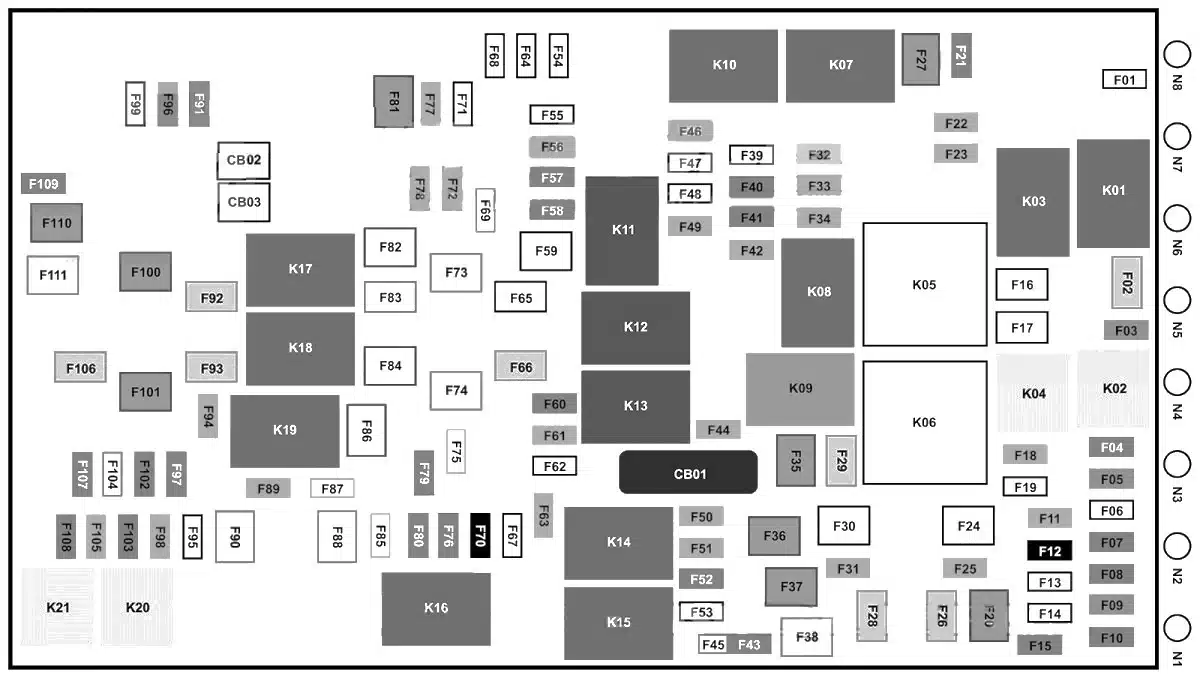

Jeep Gladiator (2021) - schematy bezpieczników i przekaźników



Jeep Gladiator (2021) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
* Jeśli jest na wyposażeniu
F01 Zapasowy*
F02 40 A zielony Rozrusznik
F03 5 A Tan Inteligentny czujnik akumulatora (IBS)
F04 20 A żółty Pompa paliwa MTR/FPCM
F05 5 A Tan Bramka bezpieczeństwa
F06 Zapasowy*
F07 Zapasowy*
F08 15 A niebieski Moduł sterowania sk TCM-8HP CYGNUS
F09 Zapasowy*
F10 15 A niebieski Kluczowy węzeł zapłonu (KIN)/piasta częstotliwości radiowej (RF HUB)/elektryczna blokada kolumny kierownicy (ESCL)
F11 10 A czerwony Port UCI (USB i AUX)
F12 25 A Wyczyść Wzmacniacz HIFI
F13 Zapasowy*
F14 Zapasowy*
F15 15 A niebieski Zestaw wskaźników tablicy rozdzielczej (IPC)/przełącznik – zestaw urządzeń elektrycznych o dużej wytrzymałości (SWITCH BANK-HD ELEC)
F 16 Zapasowy*
F17 Zapasowy*
F18 10 A czerwony Sprzęgło klimatyzacji (AC CLUTCH)
F19 Zapasowy*
F20 30 Amp Różowy Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE
F21 Zapasowy*
F22 10 A czerwony Moduł sterujący silnika (ECM)/Moduł sterujący układu napędowego (PCM)
F23 10 A czerwony Moduł sterujący układu napędowego (PCM)/Moduł sterujący silnika (ECM)
F24 Zapasowy*
F25 10 A czerwony Przesunięcie modułu za pomocą przewodu (MOD_SBW)
F26 40 A zielony Centralny sterownik nadwozia (CBC) 2 ŚWIATŁA ZEWNĘTRZNE #1
F27 30 Amp Różowy Wycieraczki przednie
F28 40 A zielony Centralny sterownik nadwozia (CBC) 3-POWER LOCKS
F29 40 A zielony Centralny sterownik nadwozia (CBC) 4 ŚWIATŁA ZEWNĘTRZNE #2
F30 Zapasowy*
F31 10 A czerwony PORT DIAGNOSTYCZNY
F32 10 A czerwony Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD)/Blokada kolumny kierownicy (SCL)/Moduł klasyfikacji pasażerów (OCM)/Moduł wykrywania obecności kierowcy (DPDM)
F33 10 A czerwony System ParkTronics (PTS)/moduł kamery na podczerwień (IRCM)/lampki wyłączania poduszek powietrznych (AIRBAG DISABLE LMPS)
F34 10 A czerwony Elektroniczny układ stabilizacji toru jazdy (ESC)/elektryczno-hydrauliczne wspomaganie kierownicy (EHPS)/ moduł sterowania Smart Bar (SBCM) POBUDZENIE
F35 30 Amp Różowy PMP HAMULCOWY*
F36 30 Amp Różowy MODUŁ HOLOWNI PRZYCZEPY*
F37 30 Amp Różowy PRZYCZEPA HOLOWNICZA CONN 7W*
F38 20 A niebieski Moduł sterujący silnika (ECM)
F39 Zapasowy*
F40 15 A niebieski Moduł sterujący układu napędowego (DTCM)/blokada osi (AXLE LOC) FT_RR
F41 15 A niebieski Klaster instrumentów (IC)/Security GateWay (SGW) OBUDŹ SIĘ
F42 10 A czerwony Zasilanie przekaźnika sterującego zasilaniem (elektryczne zatrzymanie/uruchomienie)*
F43 Zapasowy*
F44 10 A czerwony Kamera na podczerwień (IRCAM) GRZEJNIKI
F45 Zapasowy*
F46 10 A czerwony AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 Zapasowy*
F48 Zapasowy*
F49 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
F50 10 A czerwony AKC HD*
F51 10 A czerwony Czujnik wilgotności światła Czujnik deszczu (HLRS) / Falownik 400 W Wake Up / USB / Wewnętrzne lusterko wsteczne (ISRVM) / Moduł kompasu (CSGM)
F52 20 A żółty Zapalniczka
F53 10 A czerwony Głośnik bezprzewodowy*
F54 Zapasowy*
F55 10 A czerwony Centralny Moduł Przetwarzania Wizji (CVPM)*
F56 10 A czerwony Czujnik temperatury w samochodzie/zasilanie cewki nagrzewnicy PTC
F57 20 A żółty Fotel Frt Drvr Htd
F58 20 A żółty Frt Pass Htd Seat
F59 Zapasowy*
F60 15 A niebieski Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL)
F61 10 A czerwony Lewy czujnik martwego punktu (LBSS)/Prawy czujnik martwego punktu (RBSS)
F62 Zapasowy*
F63 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
F64 Zapasowy*
F65 50 A czerwony Falownik 400W
F66 40 A zielony DMUCHAWA HVAC MTR FRT
F67 Zapasowy*
F68 Zapasowy*
F69 Zapasowy*
F70 25 A Wyczyść INJ/IGN CEWKA (GAZ)/GLO WTYCZKA MOD (DSL)
F71 Zapasowy*
F72 10 A czerwony Pakiet HD ELEC ACC*
F73 Zapasowy*
F74 Zapasowy*
F75 Zapasowy*
F76 20 A żółty ECM (gaz)/PCM (DSL)
F77 10 A czerwony Podgrzewane lustra
F78 Zapasowy*
F79 20 A żółty Inteligentny pasek CTRL MOD
F80 15 A niebieski Moduł sterowania układem napędowym (PCM)/elektrozawór 1 2 Przesunięcie bloku
F81 30 Amp Różowy ODSZRANIACZ TYLNY (EBL)
F82 30 Amp Różowy PALIWO HTR*
F83 60 A żółty ŚWIECA ŻAROWA*
F84 30 Amp Różowy JEDNOSTKA REGULATORA HTR mocznika*
F85 10 A czerwony CZUJNIK PM*
F86 Zapasowy*
F87 10 A czerwony ZASILANIE/PŁUKANIE PMP*
F88 20 A niebieski CZUJNIK NOx #1/#2*
F89 10 A czerwony Moduł sterujący kolumny kierownicy (SCCM)/tempomat (CRUISE CTL)/telewizja cyfrowa (DTV)/lampka wyłączania poduszki powietrznej
F90 20 A niebieski PARK HOLOWNICZY PRZYCZEPY LMP*
F91 20 A żółty klakson
F92 40 A zielony ACCY HD #2*
F93 40 A zielony AKTYWNOŚĆ HD #1*
F94 10 A czerwony Monitor ciśnienia w oponach (TPM)/system piasty RF (CORAX)
F95 Zapasowy*
F96 10 A czerwony LUSTERKO PWR SW
F97 20 A żółty RADIO/TBM
F98 10 A czerwony SW BANK-HD ELEK/OFF ROAD
F99 Zapasowy*
F100 30 Amp Różowy ESC-ECU I ZAWORY
F101 30 Amp Różowy Moduł sterujący układu napędowego (DTCM)
F102 15 A niebieski PODWÓJNY PORT USB
F103 15 A niebieski ACCY HD #3*
F104 Zapasowy*
F105 10 A czerwony Zintegrowany stos centralny (ICS)/klimatyzacja z wentylacją cieplną (HVAC)
F106 50 A czerwony Elektroniczna regulacja prędkości (ESC)/POMPA
F107 20 A żółty Światła stop i kierunkowskazy w lewo przyczepy*
F108 15 A niebieski Akcesoria HD #4*
F109 20 A żółty Światła stop i kierunkowskazy w prawo przyczepy*
F110 Zapasowy*
F111 20 A niebieski ZACZEP HOLOWNICZY PRZYCZEPY*
