W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Alhambra z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009. Seat Alhambra to duży minivan produkowany przez hiszpańską markę Seat w latach 1996-2009. Oto kilka informacji na temat tego modelu: Przestrzeń i wygoda: Alhambra oferuje […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Alhambra z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Seat Alhambra to duży minivan produkowany przez hiszpańską markę Seat w latach 1996-2009. Oto kilka informacji na temat tego modelu:
Podsumowując, Seat Alhambra (1996-2009) to przestronny i praktyczny minivan, idealny dla rodzin i osób potrzebujących dużo miejsca. Oferuje odpowiednie osiągi i funkcjonalność w rozsądnej cenie. Jednak ze względu na wiek modelu, warto zwrócić uwagę na stan i konserwację, aby upewnić się, że spełnia oczekiwania.

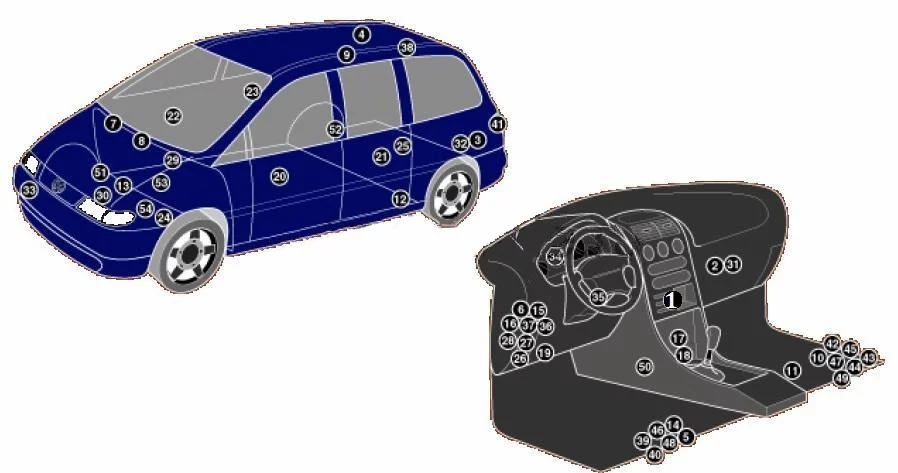

Lokalizacje
Opis
| 1 | Elektroniczna jednostka sterująca klimatyzatora |
| 2 | Jednostka sterująca silnikiem wentylatora nagrzewnicy, przód (z automatyczną regulacją temperatury) |
| 3 | Tylna jednostka sterująca silnikiem wentylatora nagrzewnicy (z automatyczną regulacją temperatury) |
| 4 | Wzmacniacz sygnału antenowego – za panelem dachowym |
| 5 | Centralka antykradzieżowa Centralka centralnego zamka – pod siedzeniem kierowcy (^ 08/97) |
| 6 | Centralka antykradzieżowa – w centralce wielofunkcyjnej (09/97 ^) |
| 7 | Sygnalizator antywłamaniowy – rezonator układu dolotowego (^ 04/00) |
| 8 | Sygnalizator antywłamaniowy – rezonator układu dolotowego (05/00 ^) |
| 9 | Antena audio – tylne prawe okno boczne |
| 10 | Akumulator dodatkowy – pod siedzeniem pasażera, jeśli jest na wyposażeniu |
| 11 | Dodatkowy przekaźnik akumulatora (11/98 ^) – pod przednim prawym fotelem |
| 12 | Dodatkowa jednostka sterująca nagrzewnicą |
| 13 | Bateria akumulatora |
| 14 | Centralka centralnego zamka – w centralce systemu antykradzieżowego – pod fotelem kierowcy (^ 08/97) |
| 15 | Centralka zamka centralnego – w centralce wielofunkcyjnej (09/97 ^) |
| 16 | Jednostka sterująca (alarm) — bezpiecznik/skrzynka przekaźników 2 na tablicy rozdzielczej |
| 17 | Jednostka tempomatu (tempomat) |
| 18 | Złącze diagnostyczne (DLC) – ^ 04/00 – pod przednią popielniczką |
| 19 | Złącze diagnostyczne (DLC) – 05/00 ^ |
| 20 | Jednostka sterująca lewego przedniego okna elektrycznego – drzwi |
| 21 | Jednostka sterująca tylnego lewego okna elektrycznego – drzwi |
| 22 | Sterownik podnośnika szyby prawej przedniej – drzwi |
| 23 | Sterownik szyby tylnej prawej – drzwi |
| 24 | Jednostka sterująca silnika wentylatora chłodzącego |
| 25 | Elektroniczna jednostka sterująca 4WD – na sprzęgle |
| 26 | Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1 – w wielofunkcyjnej jednostce sterującej (09/97 ^) |
| 27 | Deska rozdzielcza skrzynki bezpieczników / przekaźników 2 |
| 28 | Deska rozdzielcza skrzynki bezpieczników / przekaźników 3 |
| 29 | Skrzynka bezpieczników / przekaźników, komora silnika 1 |
| 30 | Skrzynka bezpieczników / przekaźników, komora silnika 2 |
| 31 | Rezystor silnika dmuchawy nagrzewnicy, przód (ręczna regulacja temperatury) |
| 32 | Rezystor silnika wentylatora nagrzewnicy, tył (ręczna regulacja temperatury) |
| 33 | Sygnały dźwiękowe – za zderzakiem |
| 34 | Jednostka sterująca immobilizera – za zestawem wskaźników |
| 35 | Antena pierścieniowa immobilizera – przy stacyjce |
| 36 | Przekaźnik kierunkowskazów – w wielofunkcyjnej jednostce sterującej |
| 37 | Wielofunkcyjna jednostka sterująca – w skrzynce bezpieczników / przekaźników 1 w desce rozdzielczej – funkcje: odmrażacz szyby przedniej/odmrażacz tylnej szyby, wycieraczki szyby przedniej/wycieraczka tylnej szyby, kierunkowskazy, światła awaryjne, oświetlenie wnętrza, elektryczne szyby, centralny zamek, centralny zamek na pilota, anty- System kradzieży |
| 38 | Antena do systemu nawigacyjnego, telefon |
| 39 | Sterownik wspomagania parkowania – pod siedzeniem kierowcy |
| 40 | Brzęczyk systemu parkowania, przedni – pod siedzeniem kierowcy |
| 41 | Brzęczyk systemu parkowania, tył – pod osłoną lampy tylnej |
| 42 | Dodatkowy bezpiecznik (30A / 40A), dodatkowy akumulator – pod przednim prawym fotelem |
| 43 | Dodatkowy bezpiecznik (30A), dodatkowa grzałka (09.01 ^) – pod przednim prawym fotelem |
| 44 | Dodatkowy bezpiecznik (15A), złącze zasilania akcesoriów 1 ^ 1/98 – 05/00) – pod przednim prawym siedzeniem |
| 45 | Dodatkowy bezpiecznik (15A), dodatkowe gniazdo zasilania 2 ^ 1/98 – 05/00) – pod przednim prawym fotelem |
| 46 | Sterownik ogrzewania fotela, strona kierowcy – pod siedzeniem kierowcy |
| 47 | Sterownik ogrzewania fotela, strona pasażera – pod siedzeniem pasażera |
| 48 | Czujnik zderzenia bocznego, po stronie kierowcy – pod siedzeniem kierowcy |
| 49 | Czujnik zderzenia bocznego, strona pasażera – pod siedzeniem pasażera |
| 50 | Elektroniczna jednostka sterująca SRS |
| 51 | Czujnik wysokości nadwozia, przód – sterowanie zasięgiem reflektorów na drążku stabilizatora |
| 52 | Czujnik wysokości nadwozia, tył – regulacja zasięgu reflektorów – półoś tylna prawa |
| 53 | Elektroniczna jednostka sterująca skrzynią biegów – komora silnika, lewa |
| 54 | Czujnik prędkości pojazdu – w punkcie kontrolnym |
Komora silnika
Skrzynka bezpieczników głównego zasilania znajduje się obok akumulatora i jest zakryta pokrywą.
Skrzynka główna
Opis
W niektórych modelach zainstalowano kolejną dodatkową jednostkę
Dodatkowa skrzynka
Opis
Przedział pasażerski
Skrzynki głównych bezpieczników i przekaźników znajdują się po lewej stronie deski rozdzielczej, za osłoną ochronną.
Za nim będzie dodatkowa skrzynka przekaźnikowa.

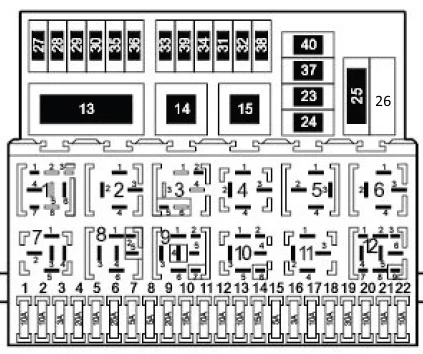

Skrzynka bezpiecznikowa
Typ 1
Opis
| 1 | – |
| 2 | (72) Przekaźnik wycieraczki tylnej szyby |
| 3 | (30/109) Przekaźnik sterowania silnikiem – ADY / AKT / 1Z / AHU / AFN |
| 4 | (18) Przekaźnik obwodów pomocniczych zapłonu |
| 5 | – |
| 6 | (21/22) Przekaźnik alarmowy |
| 7 | (95) Przekaźnik pompy spryskiwacza reflektorów |
| 8 | (19/99) Przekaźnik przerywanego działania wycieraczek szyby przedniej |
| 9 | (36) Brzęczyk ostrzegawczy reflektorów |
| 10 | (53) Przekaźnik świateł przeciwmgielnych |
| 11 | (53) Przekaźnik klaksonowy |
| 12 | (167) Przekaźnik pompy paliwa – AAA / ADY / AKT |
| 13 | (128) Przekaźnik przełączania świateł drogowych |
| 14 | (169) Ogrzewany przekaźnik tylnej szyby |
| 15 | (53/204) Przekaźnik silnika wycieraczek szyby przedniej |
| F1 | (10A) Reflektor lewy – światło mijania, zasięg reflektora lewy |
| F2 | (10A) Reflektor prawy – światła mijania, regulacja reflektorów – prawy |
| F3 | (3A) Lampy tablicy rejestracyjnej |
| F4 | (20A) Wycieraczka, spryskiwacz tylnej szyby, system światła dziennego, silnik dmuchawy klimatyzacji/nagrzewnicy – tył |
| F5 | (10A) Wycieraczka spryskiwacza przedniej szyby, podgrzewacze dysz spryskiwaczy przedniej szyby |
| F6 | (25A) Układ klimatyzacji, silnik dmuchawy klimatyzacji/nagrzewnicy |
| F7 | (5A) Prawa strona/tylna lampa, lampa komory silnika |
| F8 | (5A) lampy lewe |
| F9 | (20A) Podgrzewana tylna szyba, przekaźnik odszraniania |
| F10 | (15A) Tylne światła przeciwmgielne |
| F11 | (10A) Reflektor lewy |
| F12 | (10A) Reflektor prawy |
| F13 | (10A) Klakson |
| F14 | (15A) Światło (s) cofania, tempomat, podgrzewany przekaźnik szyby przedniej, centralny zamek, elektryczne szyby, elektryczne lusterka boczne, podgrzewanie siedzeń, klimatyzacja, ogrzewanie postojowe, system 4WD, automatyczna skrzynia biegów (automatyczna skrzynia biegów), podświetlenie selektora automatycznej skrzyni biegów |
| F15 | (5A / 10A) Układ sterowania silnikiem, immobilizer, podświetlenie selektora skrzyni biegów, grzałka odpowietrznika skrzyni korbowej, zawór układu recyrkulacji spalin (EGR), zawór akumulatora oparów paliwa |
| F 16 | (3A) Zegar, lampka wewnętrzna – przód, lampka w schowku na rękawiczki, przekaźnik odmgławiacza tylnej szyby, zestaw wskaźników |
| F17 | (10A) Kierunkowskazy |
| F18 | (10A) Pompa paliwa podgrzewana sonda lambda – AAA / ADY / AKT |
| F19 | (30A) Moduł sterujący silnika wentylatora chłodzącego, silnik dmuchawy chłodziwa |
| F20 | (10A) Przełącznik świateł hamowania (czujnik położenia pedału hamulca) |
| F21 | (10A) Zestaw wskaźników, zegar, system audio, zmieniarka CD audio, wzmacniacz wyjściowy audio, lampy wewnętrzne, szyberdach |
| F22 | (10A) Klimatyzacja, złącze diagnostyczne (DLC) |
| F23 | (7,5 A) Jednostka sterująca silnika wentylatora chłodzącego, silnik pompy płynu chłodzącego, sprzęgło magnetyczne sprężarki klimatyzacji |
| F24 | (30A) Wycieraczka przedniej szyby |
| F25 | (60A) Świece żarowe |
| F26 | rezerwa |
| F27 | (50A) Podgrzewana szyba przednia |
| F28 | (30A) Moduł sterujący ABS |
| F29 | (30A) Moduł sterujący ABS |
| F30 | (10A) Centralny zamek |
| F31 | (10A) Centralny zamek, klakson przeciwkradzieżowy |
| F32 | (10A) Centralny zamek, lampki ostrzegawcze – system antykradzieżowy |
| F33 | (25A / 30A) Dodatkowa grzałka |
| F34 | (25A) Silnik dmuchawy klimatyzacji/nagrzewnicy – tył |
| F35 | (20A) Zapalniczka, złącze elektryczne przyczepy, złącza zasilania nadwozia |
| F36 | (10A) Telefon |
| F37 | (30A) Elektryczne szyby |
| F38 | (20A) Zapasowy |
| F39 | (25A) Przedni moduł Climatronic |
| F40 | (5A) Prędkość przekaźnika 1 i 2 silnika wentylatora chłodzącego |

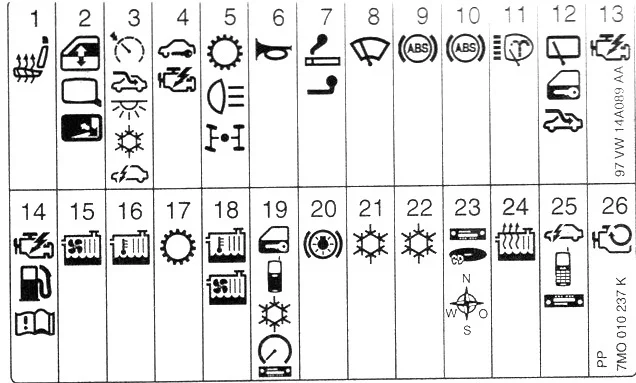

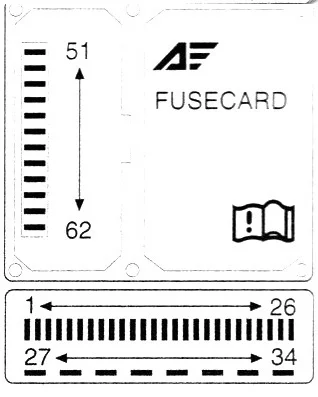

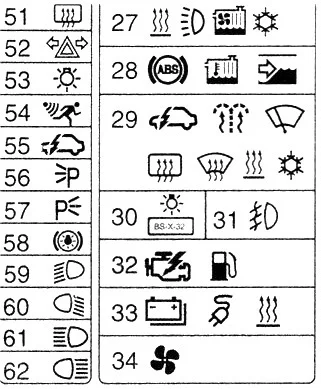

Typ 2
Opis
| 1 | (20A) Podgrzewane siedzenia |
| 2 | (10A) Elektryczne szyby, elektryczne lusterka zewnętrzne |
| 3 | (5) Tempomat, szyberdach, oświetlenie schowka, zegar, system nawigacji, system klimatyzacji, ogrzewanie postojowe, jednostka wielofunkcyjna / deska |
| 4 | (10A) Zarządzanie silnikiem, immobilizer, grzałka odpowietrznika skrzyni korbowej – AAA / AMY / ANU |
| 5 | (15A) Światło (a) cofania, automatyczna skrzynia biegów (AT), system AWD |
| 6 | (10A / 25A) Brzęczyk |
| 7 | (20A) Zapalniczka do papierosów |
| 8 | (30A) Wycieraczka / spryskiwacz przedniej szyby |
| 9 | (30A) Układ przeciwblokujący (ABS) |
| 10 | (30A) Układ przeciwblokujący (ABS) |
| 11 | (20A) Spryskiwacze reflektorów |
| 12 | (15A) Szyberdach, zegar, wielofunkcyjny moduł sterujący: Centralny zamek, wycieraczka/spryskiwacz tylnej szyby |
| 13 | (3A) Zarządzanie silnikiem – benzyna |
| 14 | (10A/20A/25A/30A) sterowanie silnikiem |
| 15 | (30A) Silnik wentylatora chłodzącego -AAA / AFN / AHU |
| 16 | (15A / 30A) Silnik wentylatora chłodzącego (06/00 ^) |
| 17 | (10A) Automatyczna skrzynia biegów |
| 18 | (5A/10A) Silnik wentylatora chłodzącego |
| 19 | (5A) Centralny zamek, telefon, klimatyzacja, zestaw wskaźników, system audio, system parkowania (11/98-05/00), złącze diagnostyczne (DLC) |
| 20 | (10A) Światła stopu |
| 21 | (25A / 30A) klimatyzator |
| 22 | (25A / 30A) klimatyzator |
| 23 | (10A) System audio, zmieniarka CD systemu audio, system nawigacji |
| 24 | (25A) Grzałka pomocnicza |
| 25 | (3A) Wielofunkcyjny moduł sterujący, telefon, system audio |
| 26 | (30A) Przekaźnik blokady rozruchu/przekaźnik świateł cofania |
| 27 | (25A) Układ klimatyzacji, silnik dmuchawy chłodziwa |
| 28 | (10A) Układ przeciwblokujący (ABS), silnik dmuchawy płynu chłodzącego, wycieraczka / spryskiwacz przedniej szyby |
| 29 | (5A) Wielofunkcyjny moduł sterujący, podgrzewacze dyszy spryskiwaczy szyby przedniej, wycieraczka szyby przedniej (-^10/98), podgrzewana szyba przednia, podgrzewana szyba tylna, podgrzewacz pomocniczy, wentylacja ogrzewania (-10/98), klimatyzacja |
| 30 | (3A) Lampy tablicy rejestracyjnej |
| 31 | (15A) Światła przeciwmgielne |
| 32 | (3A/10A) Zarządzanie silnikiem-ADY / AAAAJ H / AKT / ANU |
| 33 | (25A) Złącze elektryczne przyczepy, złącze zasilania nadwozia (12v), dodatkowy akumulator |
| 34 | (25A) System ogrzewania/wentylacji |
| 51 | (20A) Podgrzewana tylna szyba |
| 52 | (20A) Kierunkowskazy |
| 53 | (10A) Lampy wewnętrzne |
| 54 | (10A) System antykradzieżowy |
| 55 | (5A) Lampy otwierania drzwi, zestaw wskaźników, system antykradzieżowy, centralny zamek, elektryczne szyby |
| 56 | (5A) Przednie prawe boczne światła obrysowe, tylne prawe boczne światła obrysowe |
| 57 | (5A) Lewe lampy tylne |
| 58 | (10A) Sterowanie zasięgiem reflektorów |
| 59 | (10A/15A) Reflektor lewy – światła mijania |
| 60 | (10A/15A) Reflektor prawy – światła mijania |
| 61 | (10A) Lewy reflektor-światło drogowe |
| 62 | (10A) Reflektor prawy-światło drogowe |
W tym przykładzie wykonania bezpiecznik numer 7, 20A odpowiada za zapalniczkę, 8 za dodatkowe gniazda.
Skrzynki przekaźnikowe
Typ 1
Skrzynka główna
Opis
Typ 2
Skrzynka główna
Opis
| 1 | (361) Jednostka sterująca do składania lusterek |
| 2 | (361) Jednostka sterująca do składania lusterek |
| 3 | Przekaźnik przełącznika głośnika audio / telefonu |
| 4 | (94) Przekaźnik silnika dmuchawy nagrzewnicy – bez klimatyzacji |
| 5 | (53/131/181) Przekaźnik odcinający silnik wentylatora chłodzącego (po zatrzymaniu silnika) |
| 6 | (175) Przekaźnik wyłącznika blokującego rozruch / przekaźnik świateł cofania |
| 7 | (106) Przekaźnik dodatkowej grzałki (^ 04/98) |
| 8 | (95) Przekaźnik pompy spryskiwacza reflektorów |
| 9 | (200) Przekaźnik oświetlenia dziennego – jeśli jest na wyposażeniu |
| 10 | (53/404) Przekaźnik klaksonu |
| 11 | (94) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji – AFN / AHU |
| 12 | (168) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| 13 | (153) Dioda |
| 14 | (185) Przekaźnik immobilizera |
| 15 | (114) Przekaźnik silnika dmuchawy nagrzewnicy – nagrzewnica dodatkowa (^ 04/98) |
| 16 | (149) Przekaźnik elektrycznych tylnych szyb bocznych |
| 17 | (53/404) Pomocniczy przekaźnik grzałki |
| 18 | (94) Przekaźnik pompy płynu chłodzącego |
| 19 | (109) Przekaźnik zarządzania silnikiem |
Dodatkowa skrzynka
Opis
| 20 | (404) Przekaźnik pracy dodatkowej grzałki |
| 21 | (53) Przekaźnik silnika wycieraczek szyby przedniej / przekaźnik wentylatora chłodnicy (361) |
| 22 | (53) Przekaźnik pompy powietrza wywiewanego / przekaźnik podgrzewanych lusterek zewnętrznych (404) |
| 23 | (100) Podgrzewany przekaźnik szyby przedniej |
| 24 | (167) Przekaźnik pompy paliwa / dmuchawy (53) |
| 25 | (53) Przekaźnik podgrzewacza płynu chłodzącego |
| 26 | (100) Przekaźnik obwodów pomocniczych zapłonu |
| 27 | (114) Przekaźnik odcinający sprzęgło magnetyczne sprężarki klimatyzacji |
