Seat Alhambra (2011-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Alhambra z lat: 2011, 2012, 2013, 2014, 2015. Seat Alhambra (2011-2015) to druga generacja dużego minivana produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu: Przestrzeń i wygoda: Alhambra drugiej generacji oferuje przestronne wnętrze z siedmioma miejscami. Wygodne fotele, […]

07/13/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Seata Alhambra z lat: 2011, 2012, 2013, 2014, 2015.

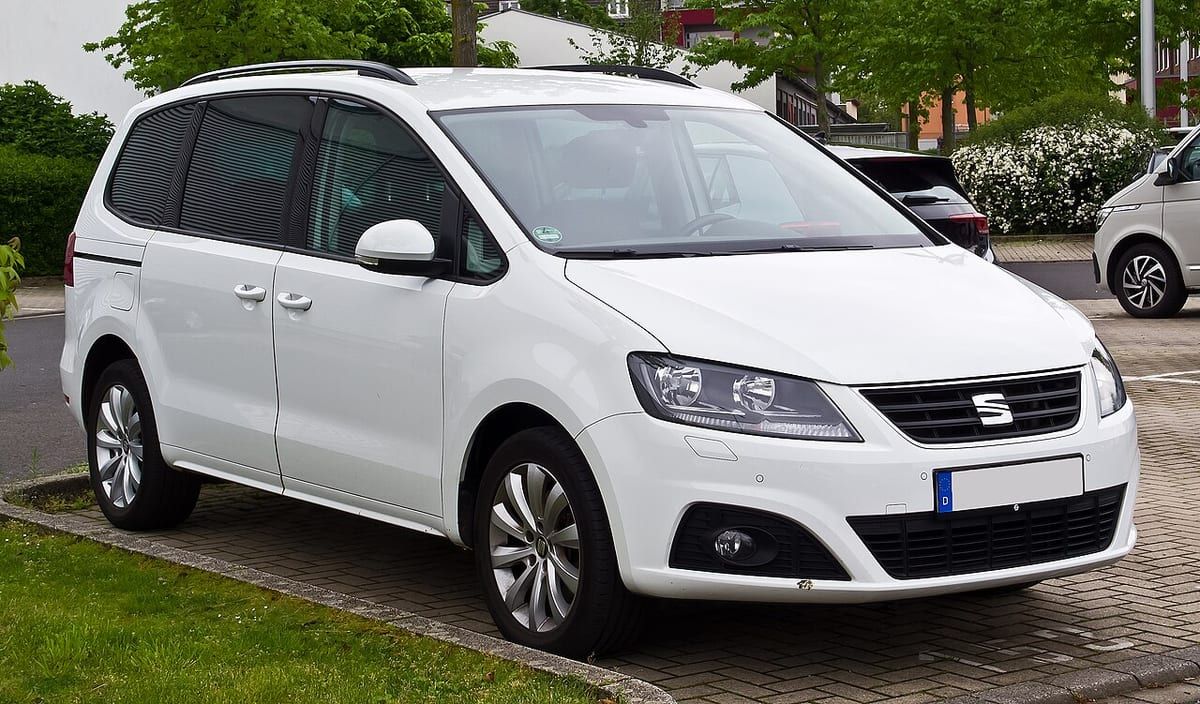

Seat Alhambra (2011-2015) to druga generacja dużego minivana produkowanego przez hiszpańską markę Seat. Oto kilka informacji na temat tego modelu:

  1. Przestrzeń i wygoda: Alhambra drugiej generacji oferuje przestronne wnętrze z siedmioma miejscami. Wygodne fotele, regulacja foteli drugiego i trzeciego rzędu oraz dostęp do tylnej części pojazdu poprzez przesuwane drzwi boczne czynią Alhambra nadal praktycznym i funkcjonalnym minivanem.
  2. Silniki: Alhambra (2011-2015) była oferowana z różnymi jednostkami napędowymi, zarówno benzynowymi, jak i wysokoprężnymi. Warianty benzynowe miały moc od około 150 KM do 200 KM, a warianty wysokoprężne miały moc od około 115 KM do 177 KM. Silniki te zapewniały odpowiednią moc i ekonomiczność w przypadku takiego minivana.
  3. Praktyczność: Alhambra drugiej generacji nadal ma wiele praktycznych rozwiązań, takich jak przesuwane drzwi boczne, które ułatwiają dostęp do tylnej części pojazdu. Opcjonalnie dostępne są także składane siedzenia, co daje elastyczność w konfiguracji przestrzeni bagażowej.
  4. Bezpieczeństwo: Alhambra (2011-2015) jest wyposażona w szereg systemów bezpieczeństwa, takich jak ABS, system kontroli trakcji, systemy stabilizacji toru jazdy, poduszki powietrzne oraz systemy wspomagające hamowanie i utrzymanie pasa ruchu. Jest to jeden z obszarów, w którym Alhambra drugiej generacji znacznie się poprawiła w porównaniu do poprzednika.
  5. Jakość wykonania: Ogólnie rzecz biorąc, jakość wykonania Alhambry drugiej generacji jest dobra. Materiały w kabinie są solidne, a wykończenie jest staranne. W porównaniu do poprzednika, można zauważyć poprawę jakości i wytrzymałości.
  6. Utrzymanie i dostępność części: Alhambra drugiej generacji jest popularnym modelem, a części zamienne są ogólnie dostępne. Koszty utrzymania są w miarę przystępne, a serwisy i warsztaty powinny być w stanie obsługiwać ten model.
Zobacz także:  Seat Alhambra (2015-2020) - schematy bezpieczników i przekaźników

Podsumowując, Seat Alhambra (2011-2015) to przestronny i praktyczny minivan, który oferuje wygodne miejsce dla pasażerów i wiele praktycznych rozwiązań. Poprawa w obszarze bezpieczeństwa i jakości wykonania w porównaniu do poprzednika sprawia, że ​​jest to atrakcyjna opcja dla rodzin i osób potrzebujących dużo miejsca.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

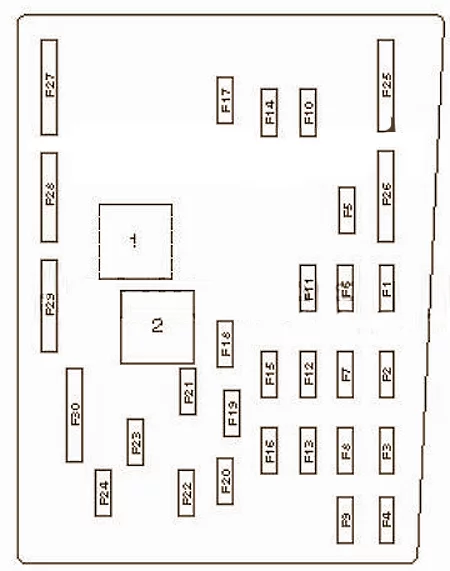

Schemat skrzynki głównej

Stycznik Eaton DILM150-EA(RAC240) ; 189927

Numer Opis Ampery [A]
F1 Blok stabilizatora napięcia 30
F2 Pokładowa jednostka sterująca zasilaniem 30
F3 ABS/ESP 30
F4 Pokładowa jednostka sterująca zasilaniem;

Obwód zasilania;

Lewe oświetlenie.

30
F5 Jednostka sterująca akumulatorem 5
F6 Obwód zasilania;

Oświetlenie po prawej stronie.

30
F7 Dwutonowy przekaźnik klaksonu;

Podgrzewany przekaźnik szyby przedniej.

25
F8 Wzmacniacz dźwięku 30
F9 System audio;

Nawigacja.

20
F10 Zarządzanie silnikiem 30
F11 Jednostka diagnostyczna 5
F12 Jednostka mechatroniczna DSG 15
F13 Główny przekaźnik 5
F14 Zarządzanie silnikiem 10/30
F15
F 16 Zarządzanie silnikiem 15/30
F17 15/20
F18 Pompa paliwowa 30
F19 Wycieraczka przedniej szyby 30
F20 Przekaźnik dodatkowej pompy płynu chłodzącego 15
F21 Dodatkowa grzałka 20
F22 Przekaźnik czyszczenia reflektorów 20/30
F23 15
F24 10
F25 Układ ABS/ESP 40
F26 Jednostka sterująca wentylatora nawiewnego 40
F27 Główne obwody zapłonowe 50
F28 Świece żarowe 50
F29 40
F30 Obwody pomocnicze 50

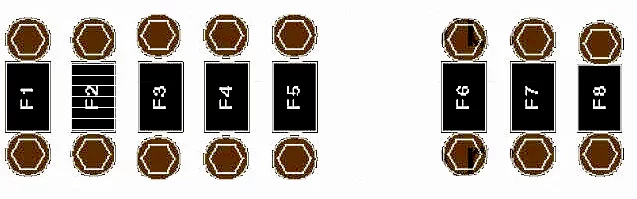

Schemat skrzynki zasilającejSeat Alhambra (2011-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 System ładowania;

Alternator.

150/200
2 Wspomaganie kierownicy 80
3 Jednostka sterująca silnika wentylatora chłodzącego 80
4 80
5 100
6 Podgrzewana szyba przednia 50
7 Grzałka chłodziwa 70
8 Bezpiecznik termiczny 2. Tylne prawe drzwi przesuwne.
Bezpiecznik termiczny 1. Wyreguluj pozycję fotela kierowcy.
Bezpiecznik termiczny 1. Dostosuj pozycję przedniego siedzenia pasażera
60

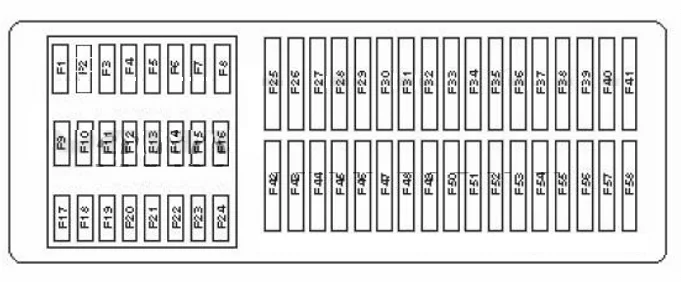

Przedział pasażerski

Skrzynka znajduje się po stronie kierowcy.

Seat Alhambra (2011-2015) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
F4 Przekaźnik rozrusznika 10
F5 System kontroli zawieszenia 10
F9 SRS 7,5
F10 Wyposażenie pojazdów specjalnych 5
F11 System sterowania 4WD 10
F12 Reflektor ksenonowy (lewy) 10
F13 5
F14 7,5
F15 10
F 16 Reflektor ksenonowy (prawy) 10
F17 Telefon 5
F18 Wyposażenie pojazdów specjalnych 7,5
F20 ABS/ESP 5
F21 Klimatyzator;

Ogrzewanie.

5
F24 System zdalnego sterowania do centralnego zamka i rozruchu silnika 7,5
F26 Klimatyzator;

Ogrzewanie.

5
F28 Silnik wycieraczki tylnej szyby 10/15
F36 Hamulec postojowy 30
F37 10/25
F38 10/30
F39 Jednostka sterująca elektroniki kolumny kierownicy 7,5
F40 System multimedialny 5
F41 Klaster instrumentów 5
F42 System kontroli zawieszenia 15
F43 Fotel elektryczny 30
F44 25
F45 30
F46 30
F47 10
F48 15
F49 Hamulec postojowy 30
F50 30
F51 Ogrzewanie siedzenia 30
F52 20/30
F53 Złącze zasilania akcesoriów 30
F54 Blokada kolumny kierownicy 10
F55 Złącze elektryczne przyczepy 25
F56 Jednostka sterująca przyczepy 30
F57 Radio dwukanałowe 10
F58 Wyposażenie pojazdów specjalnych 25

Bagażnik

Seat Alhambra (2011-2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Drzwi przesuwne lewe sterowane elektrycznie 40
F2 Sterownik napędu otwierania/zamykania tylnych drzwi 30
F3 Jednostka sterująca przyczepy 30
F4 30
1 Przekaźnik zasilania złącza przyczepy
