W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renaulta Scenic IV z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Renault Scenic IV to czwarta generacja popularnego modelu Renault Scenic, który jest samochodem typu MPV (Multi-Purpose Vehicle) lub minivanem. Oto dłuższa wypowiedź na temat Renault Scenic IV:
Podsumowując, Renault Scenic IV to nowoczesny i funkcjonalny samochód typu MPV, który oferuje przestronne wnętrze, zaawansowane technologie, wysoki poziom bezpieczeństwa i komfortową jazdę. Jest to idealny wybór dla rodzin i osób poszukujących praktycznego, wszechstronnego i stylowego samochodu do codziennego użytku.
Przedział pasażerski

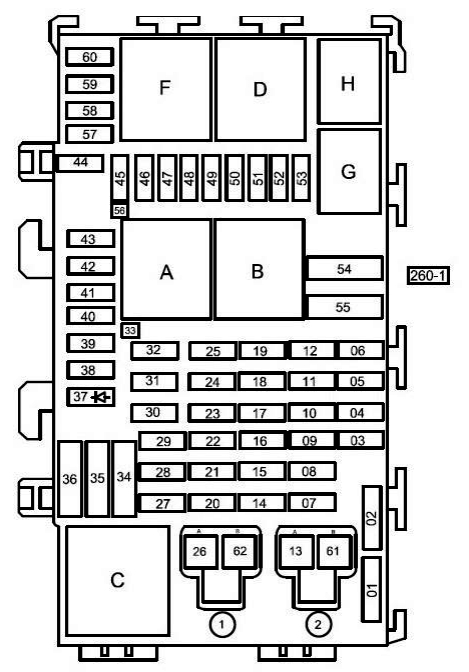

W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po lewej stronie.
Aby uzyskać dostęp, musisz otworzyć szufladę na drobiazgi i nacisnąć zatrzask, aby ją wyjąć. Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.
Opis
Bezpieczniki
| 1 | Zapasowy |
| 2 | Gniazda multimedialne 10A 2 (2468) wersja RHD |
| 3 | 15A Centralny zamek drzwi kierowcy i pasażera (140-141) – silniczek korka wlewu paliwa (844) |
| 4 | 15A Prawe i lewe tylne światła (172-173) – Prawe i lewe lusterka zewnętrzne sterowane elektrycznie (2230-2231) – Moduł przełączający złącza przyczepy (1971) – Prawy i lewy przedni kierunkowskaz (255-256). |
| 5 | 15A zamek klapy tylnej (1322) – centralny zamek drzwi tylnych prawych i lewych (138-139) – górne światło hamowania (639) |
| 6 | Zapasowy |
| 7 | Zapasowy |
| 8 | Zapasowy |
| 9 | 15A motoreduktor wycieraczki tylnej (211) – prawe i lewe tylne światło przeciwmgłowe (174-175) |
| 10 | Hamulec postojowy 30A (1217) |
| 11 | Zapasowy |
| 12 | Systemy zmiennoprzepustowe 15A (543) |
| 13 | Wyjście: obwody zasilania bezpieczników F3, F4, F5 i F6 w skrzynce bezpieczników i przekaźników w przedziale pasażerskim (260) |
| 14 | Zapasowy |
| 15 | Zapasowy |
| 16 | Tablica przyrządów 10A (247) |
| 17 | Przekaźnik klaksonu 20A (229) |
| 18 | Złącze diagnostyczne 10A (225) – alarm (1838) |
| 19 | Moduł przełączający złącza przyczepy 20A (1971) |
| 20 | 10A UCHWYT (BCM) |
| 21 | Centralka telemetryczna 20A (2152) – system audio (261) |
| 22 | Zmieniarka CD 10A (1272) – gniazda na sprzęt multimedialny (1877) – wyświetlacz wielofunkcyjny (2402) – automatyczny hamulec postojowy i sterowanie tempomatem/limiterem (2519) |
| 23 | Wzmacniacz audio 30 A (1917) |
| 24 | Sterownik hamulca postojowego 30A (1217) |
| 25 | 10A światła tylne prawe i lewe (172-173) – moduł przełączający złącza przyczepy (1971) |
| 26 | Zapasowy |
| 27 | 5A Prawe i lewe elektryczne lusterka (2230-2231) |
| 28 | Zapasowy |
| 29 | Zapasowy |
| 30 | Zapalniczka 15A (101) lub gniazda akcesoriów (506) |
| 31 | Gniazda 15A do dodatkowego wyposażenia elektrycznego w bagażniku (1384) |
| 32 | Pompka spryskiwacza szyby przedniej dwustronnego działania 10A (677) |
| 33 | Wyjście: obwody zasilania bezpiecznika (F2) w skrzynce bezpieczników i przekaźników kabiny (260) w wersji z kierownicą po prawej stronie |
| 34 | 40A Wentylator elektryczny przedziału pasażerskiego 1 (1156) |
| 35 | 40A Ogrzewana tylna szyba (235) |
| 36 | Tylne drzwi 40A |
| 37 | Zapasowy |
| 38 | 15A Silnik blokady klapki wlewu paliwa (844) 10A Silnik zwalniający schowka po stronie pasażera (2518) |
| 39 | 10A element otwierający klakson (wac) (1920) – sterownik klimatyzacji (419) |
| 40 | 7,5A czujnik położenia sprzęgła (1057) w modyfikacji z manualną skrzynią biegów – wyświetlacz na szybie (2400) w modyfikacji z wyświetlaczem na szybie wersja 1 – pierścień osadczy (1618) w modyfikacji z systemem blokowania i odblokowywania drzwi w trybie „bez użycia rąk” na częstotliwości 433 MHz |
| 41 | Oświetlenie 7,5 A i oświetlenie wewnętrzne |
| 42 | 5A prawego i lewego elektrycznego lusterka zewnętrznego (2230-2231) poprzez sterowanie matrycą drzwi multipleksu (1667) – oświetlenie drzwi przednich pasażera (1752) – oświetlenie drzwi |
| 43 | 5A ABS i/lub system stabilizacji toru jazdy (1094) – włącznik świateł hamowania (160) |
| 44 | Zapasowy |
| 45 | 7,5A czujnik natężenia deszczu i promieniowania słonecznego (1415) – czujnik temperatury powietrza w kabinie (1872) – kopułki oświetlenia wnętrza lewa i prawa (328-329) – lampki podświetlenia lusterka w osłonie przeciwsłonecznej (541) – lampki lusterka w osłonie przeciwsłonecznej kierowcy ( 588) – lampka oświetlenia wnętrza na belce tylnej (300) |
| 46 | 25A Silnik elektrycznego podnośnika szyby kierowcy (203) |
| 47 | 25A Silnik szyby pasażera (204) |
| 48 | Dach panoramiczny 30A (304) |
| 49 | 25A Silnik tylnej lewej szyby sterowanej elektrycznie (202) |
| 50 | 25A Silnik podnośnika szyby, tylne prawe drzwi (201) |
| 51 | 25A komputer pamięci przedniego prawego siedzenia (2576) |
| 52 | Przełącznik składania tylnych siedzeń 15 A |
| 53 | 25A Pamięć pozycji przedniego lewego siedzenia ECU (2567): Silnik regulacji lędźwiowego przedniego lewego siedzenia (2564) – Silnik regulacji lędźwiowej przedniego lewego siedzenia 2 (2565) |
| 54 | Silnik wycieraczek 40A |
| 55 | Silnik wycieraczek 40A |
| 56 | Wyjście: obwód zasilania bezpiecznika F38 w skrzynce bezpieczników i przekaźników przedziału pasażerskiego (260) |
| 57 | Wentylator tylnej kabiny 30A |
| 58 | 15A Elementy grzewcze poduszki tylnego lewego i prawego siedzenia (2423-2424) – podgrzewane elementy sterujące tylnego lewego i prawego siedzenia (2120-2121) |
| 59 | 20A ECU pamięci pozycji lewego przedniego siedzenia (2567) – ECU pamięci pozycji przedniego prawego siedzenia (2576) – Elementy grzewcze przedniego lewego i prawego siedzenia (987-988) – ECU nagrzewnicy przedniego lewego i prawego siedzenia (985-986) |
| 60 | Sterowanie podgrzewaną kierownicą 7,5 A (2483) – wyłącznik tempomatu i poduszki powietrznej (689) |
| 61 | wyjście: przekaźnik mocy nr 2 za stacyjką (ap2) (752) w skrzynce bezpieczników i przekaźników kabiny (260-4) |
| 62 | wyjście: obwody zasilania bezpieczników (F16-F17-F18-F19-F35) w skrzynce bezpieczników i przekaźników przedziału pasażerskiego (260-1) |
Przekaźniki
| A | PRZEKAŹNIK 70A 1 AKUMULATOR „+” Z WYŁĄCZONYM ZASILANIEM PODCZAS URUCHAMIANIA (1760) |
| B | 70A AKUMULATOR Z OPÓŹNIENIEM CZASU + PRZEKAŹNIK (BRAK WYŁĄCZENIA PODCZAS URUCHAMIANIA) (1762) |
| C | PRZEKAŹNIK: ZAREZERWOWANY |
| D | PRZEKAŹNIK: ZAREZERWOWANY |
| F | 40A PRZEKAŹNIK TYLNEJ SZYBY OGRZEWANEJ (235) |
| G | PRZEKAŹNIK SYGNALIZATORA 20A (229) |
| H | 20A PRZEKAŹNIK NAGRZEWNICY KIEROWNICY (2499) |
Oddzielnie, na zewnątrz urządzenia, można zamontować dodatkowe elementy zabezpieczające, takie jak dodatkowy przekaźnik nagrzewnicy i przekaźnik ogrzewania przedniej szyby.
Komora silnika
W komorze silnika pod maską mogą znajdować się 3 skrzynki z bezpiecznikami i przekaźnikami, zamykane osłonami ochronnymi.

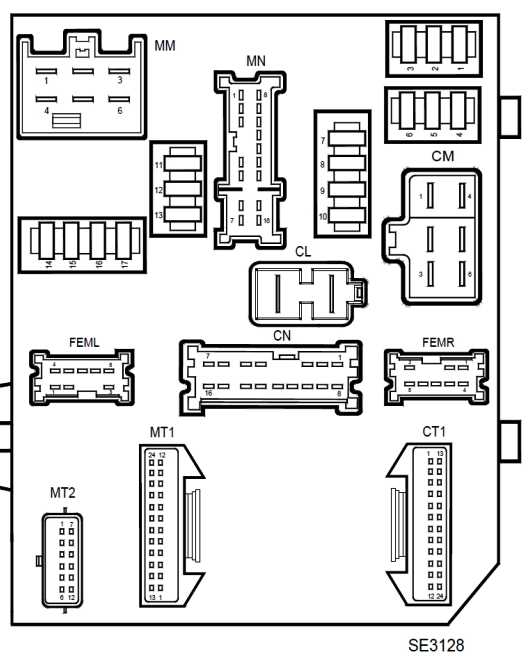

Skrzynka bezpiecznikowa
Opis
| 1 | 10A Amortyzator ogrzewania silnika (2232), komputer wtrysku (120) |
| 2 | 15A ECU i przekaźnik wtrysku paliwa (podgrzewanie wstępne) |
| 3 | Wtrysk 15A |
| 4 | 10A Wtrysk paliwa (120) i obwody silnika |
| 5 | 15A Sterowanie silnikiem |
| 6 | 15A przekaźniki ogrzewania postojowego 1 i 2 (1067-1068) na płycie (1067), automatyczne sterowanie hamulcem postojowym i regulatorem/ogranicznikiem prędkości (2519), przełącznik trybu zmiany biegów (129), wskaźnik położenia dźwigni zmiany biegów (1129), komputer automatyczny Hamulec postojowy (1217), ECU monitora parkowania (1222), wewnętrzne lusterko wsteczne (1340), jednostka ostrzegająca o zapięciu pasów bezpieczeństwa (1601), ECU przedniej kamery (2236), wyłącznik ogranicznika i tempomatu (1081), przekaźnik ogrzewania tylnej szyby (235) w skrzynce bezpieczników i przekaźników w kabinie pasażerskiej (260), silniczki regulacji zasięgu lewego i prawego reflektora (537-538) |
| 7 | 15A Sprzęgło sprężarki klimatyzacji (171) |
| 8 | 30A ABS i/lub ESP (1094) |
| 9 | 15A Pompa czynnika chłodniczego klimatyzacji (2084) |
| 10 | Silnik wycieraczek przedniej szyby 30A (212) |
| 11 | 20A Czujnik poziomu paliwa, temperatura paliwa, pompa paliwa |
| 12 | Rozrusznik 30A |
| 13 | Komputer transmisyjny 10A |
| 14 | 5A Do elektrycznego wspomagania kierownicy (1232), włącznika świateł hamowania (160), ECU układu kierowniczego na 4 koła (1663) |
| 15 | 5A Komputer wtrysku (120), zdalnie sterowana samoregulująca jednostka sterująca regulatora (2037) |
| 16 | 10A Blokada wspomagania układu kierowniczego (1088), Czujnik kąta skrętu (583), ECU poduszki powietrznej/napinacza (756) |
| 17 | 10A Ręczna skrzynia biegów/przekaźnik światła cofania Czujnik pozycji neutralnej (1109), sterowanie przekaźnikiem podgrzewacza paliwa (450), przekaźnik światła cofania |

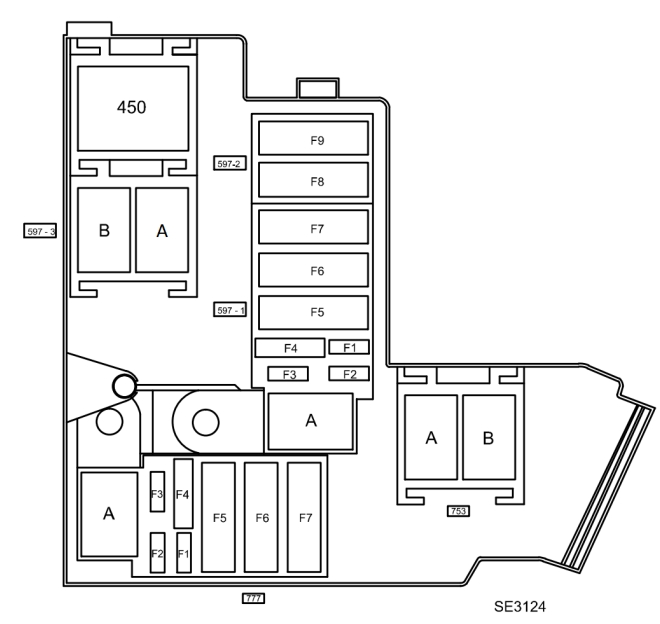

Skrzynka bezpieczników i przekaźników
Opis
| 777 | |
| F1 | rezerwa |
| F2 | rezerwa |
| F3 | rezerwa |
| F4 | 20A przekaźnik pompy spryskiwaczy reflektorów |
| F5 | Podgrzewana przednia szyba 80A |
| F6 | 40A Sterownik napędu na wszystkie koła (1663) |
| F7 | Obwód zasilania bezpiecznikiem 70 A (F57-F58-F59-F60) w skrzynce |
| А | przekaźnik spryskiwaczy reflektorów |
| 753 | |
| А | przekaźnik spryskiwaczy reflektorów |
| B | rezerwa |
| 597 | |
| F1 | Wtrysk 30A (120) mechanizm sworznia postojowego automatycznej skrzyni biegów (2372) |
| F2 | 15A jednostka sterująca automatycznej skrzyni biegów |
| F3 | 30A Podgrzewacz paliwa z czujnikiem wody w paliwie (1866) ECU wtrysku paliwa (120) |
| F4 | Jednostka zabezpieczająco-przełączająca 40A (1337) |
| F5 | 70A ECU wstępnego podgrzewania (257) ECU wtrysku paliwa (120) |
| F6 | Automatyczna skrzynia biegów 50A (119) |
| F7 | Wentylator 60A (188) |
| F8 | Obwód regulatora ogrzewania 70 A (1550) |
| F9 | Blok interfejsu nagrzewnicy dodatkowej 70 A (1550) |
| А | Przekaźnik światła cofania |
| 450 | Przekaźnik podgrzewacza paliwa |
| 597-3 | |
| А | Przekaźnik zdalnego uruchamiania silnika (2619) |
| B | Przekaźnik pompy wtryskowej (2523) |
| D | Przekaźnik wtryskiwacza |
| E | Przekaźnik wtryskiwacza |

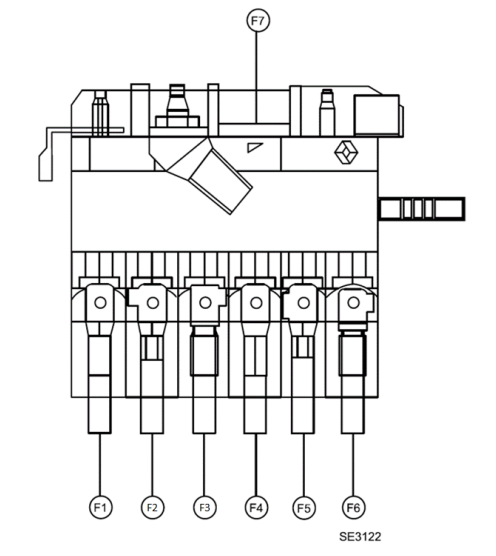

Skrzynka bezpieczników zasilania
Ta skrzynka bezpieczników mocy jest zwykle instalowana obok akumulatora i podłączona do jego bieguna dodatniego.
Opis
| F1 | Elektryczne wspomaganie kierownicy 60A (1232) |
| F2 | Dodatkowe ogrzewanie wnętrza 100 A (1113) |
| F3 | 80A Obwody zasilania bezpieczników i przekaźników |
| F4 | 40A ABS-ESP (1094) |
| F5 | Obwody zasilania bezpieczników i przekaźników 100 A |
| F6 | Obwody zasilania bezpieczników i przekaźników 100 A |
| F7 | 300A Rozrusznik, generator |
