Renault Master III (2010-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Master III z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. Renault Master III to trzecia generacja popularnego samochodu dostawczego marki Renault, który jest używany zarówno przez przedsiębiorców, jak i w różnych branżach transportowych. Jest […]

05/26/2023
Czas czytania: 6 minut
Renault Master III (2010-2022) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Master III z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Renault Master III to trzecia generacja popularnego samochodu dostawczego marki Renault, który jest używany zarówno przez przedsiębiorców, jak i w różnych branżach transportowych. Jest to model, który został wprowadzony na rynek w 2010 roku i od tamtej pory zdobył duże uznanie dzięki swojej niezawodności, wszechstronności i innowacyjnym rozwiązaniom.

Pod względem wyglądu, Renault Master III charakteryzuje się nowoczesnym i atrakcyjnym designem. Ma aerodynamiczne linie nadwozia, ostro zarysowane reflektory i charakterystyczną atrapę chłodnicy, co nadaje mu nowoczesny i dynamiczny wygląd. Master III jest dostępny w różnych wariantach nadwozia, takich jak furgon, podwozie z zabudową, minibus czy platforma pod zabudowę specjalistyczną, co sprawia, że jest elastycznym rozwiązaniem dla różnych potrzeb biznesowych.

Wnętrze Renault Master III zostało zaprojektowane z myślą o wygodzie kierowcy i funkcjonalności. Kabina oferuje dużą przestrzeń i ergonomiczny układ deski rozdzielczej, który zapewnia łatwy dostęp do wszystkich elementów sterujących. Fotele są wygodne, a regulacja zapewnia odpowiednie ułożenie ciała podczas długich godzin jazdy. Wnętrze jest również praktyczne, z licznymi schowkami i pojemnikami na drobne przedmioty, umożliwiającymi organizację narzędzi i dokumentów.

Zobacz także:  Renault Koleos II (2016-2023) - schematy bezpieczników i przekaźników

Renault Master III oferuje różne opcje silnikowe, w tym zarówno jednostki benzynowe, jak i wysokoprężne. Silniki te charakteryzują się dobrą mocą, oszczędnością paliwa i niezawodnością. Dostępne są również różne pojemności silników, które pozwalają dostosować wydajność do indywidualnych potrzeb i wymagań.

Pod względem ładowności, Renault Master III jest imponujący. Posiada przestronne i dobrze zorganizowane wnętrze ładunkowe, które może pomieścić dużą ilość towarów i wyposażenie. Dostępne są również różne warianty długości i wysokości nadwozia, co pozwala dopasować samochód do konkretnych potrzeb i warunków pracy.

Renault Master III oferuje również szereg zaawansowanych technologii i funkcji. W zależności od wersji i wyposażenia, można znaleźć takie elementy jak system multimedialny z ekranem dotykowym, nawigację satelitarną, system audio wysokiej jakości, klimatyzację, tempomat, czujniki parkowania, systemy bezpieczeństwa (np. ABS, ESP, systemy wspomagające jazdę) i wiele innych.

Podsumowując, Renault Master III to niezawodny, wszechstronny i funkcjonalny samochód dostawczy, który oferuje nowoczesny wygląd, komfortową kabinę, duże możliwości załadunku i różnorodne opcje silnikowe. Jest to idealne rozwiązanie dla przedsiębiorców i firm transportowych, które poszukują niezawodnego i efektywnego partnera do codziennych działań logistycznych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Renault Magnum (2001-2014) - schematy bezpieczników i przekaźników

Pojazd jest wyposażony w dwie skrzynki bezpieczników: w kabinie oraz komorze silnika.

Bezpieczniki w kabinie

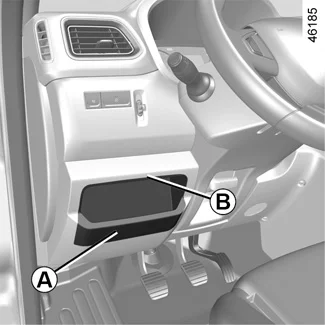

Odpiąć pokrywę A wykorzystując w tym celu wgłębienie B.

W celu identyfikacji bezpieczników, skorzystać ze wskazówek podanych na naklejce z przeznaczeniem bezpieczników (szczegółowy opis na stronie obok) znajdującej się na pokrywie A.

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Symbol

Opis

Symbol

Opis

Symbol

Opis

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Radioodtwarzacz, podgrzewane fotele, wyświetlacz wielofunkcyjny, gniazda do podłączenia urządzeń audio i alarmu

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Światła stop, oświetlenie wnętrza

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników ABS/ESC

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Regulator natężenia oświetlenia, oświetlenie wnętrza

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Funkcja dostępu w trybie „wolne ręce”

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Gniazdka akcesoriów Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Światła Stop

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Tachograf

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Zapalniczka

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Elektryczne podnośniki szyb, ogrzewanie i klimatyzacja oraz moduł zespolony w kabinie

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Wentylator ogrzewania i klimatyzacji

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Tablica przyrządów, gniazdo diagnostyczne

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Obwód podgrzewania tylnej szyby z lewej strony

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Wyposażenie dodatkowe

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Centralny zamek Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Obwód podgrzewania tylnej szyby z prawej strony

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Elektryczne podnośniki szyb i moduł zespolony w kabinie

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Moduł zespolony w kabinie, kierunkowskazy i tylne światła przeciwmgielne Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Spryskiwacze przedniej szyby

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Usuwanie szronu z lusterek wstecznych
Renault Master III (2010-2022) - schematy bezpieczników i przekaźników System blokady rozruchu

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Podgrzewacz oleju napędowego
Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Prawe światło pozycyjne

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Ogrzewane fotele

PTO

Końcówka mocy
Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

Lewe światło pozycyjne Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Moduł zespolony w kabinie

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Dźwiękowy sygnał ostrzegawczy



Bezpieczniki w komorze silnika

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

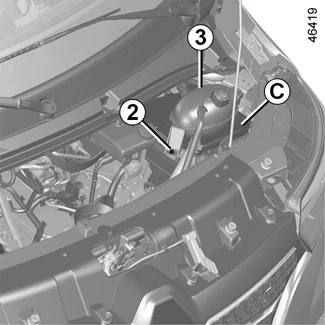

WYMONTOWANIE SKRZYNKI BEZPIECZNIKÓW C

Wymontować śrubę 2 i wyjąć zbiornik płynu chłodzącego 3.

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

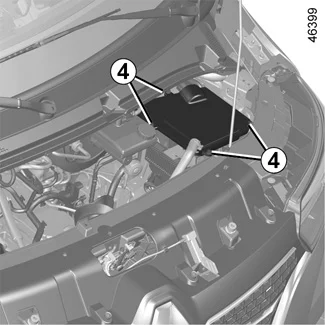

Odkręcić cztery śruby 4.

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników

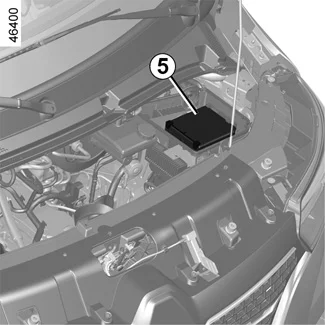

Odwrócić obudowę 5, aby uzyskać dostęp do bezpieczników komory silnika.

W celu wymiany bezpiecznika skorzystać z opisu bezpieczników podanego na naklejce (szczegółowy opis przeznaczenia bezpieczników znajduje się na następnej stronie) umieszczonej na obudowie 5.

Symbol

Opis

Symbol

Opis

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Usuwanie szronu

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Prawe światło drogowe

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Klimatyzacja

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników ABS

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Prawe światła mijania

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Wycieraczki szyby przedniej

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Lewe światło mijania

Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Światło przeciwmgielne
Renault Master III (2010-2022) - schematy bezpieczników i przekaźników Lewe światła drogowe
