Renault Nevada (Savanna) (1986-1994) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Nevada (Savanna) z lat: 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994. Renault Nevada, znany również jako Renault Savanna, to samochód osobowo-dostawczy produkowany przez francuską markę Renault w latach 1984-2000. Model ten był oparty na popularnym modelu Renault 9 i był […]

05/26/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Nevada (Savanna) z lat: 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Renault Nevada, znany również jako Renault Savanna, to samochód osobowo-dostawczy produkowany przez francuską markę Renault w latach 1984-2000. Model ten był oparty na popularnym modelu Renault 9 i był dostępny w różnych wariantach nadwozia.

Renault Nevada został zaprojektowany jako połączenie cech samochodu osobowego i dostawczego, aby sprostać potrzebom zarówno rodzin, jak i przedsiębiorstw. Jego charakterystyczna cechą było rozciągnięcie tylnej części nadwozia, co zapewniało większą przestrzeń ładunkową i umożliwiało łatwiejsze załadunek i transport większych przedmiotów.

Wnętrze Renault Nevada było przestronne i oferowało komfortowe miejsca dla kierowcy i pasażerów. Zastosowanie różnych konfiguracji siedzeń umożliwiało dostosowanie przestrzeni w zależności od potrzeb, a składane tylne siedzenia zwiększały elastyczność przestrzeni bagażowej.

Pod względem technicznym, Renault Nevada oferował różne opcje silnikowe, w tym zarówno jednostki benzynowe, jak i wysokoprężne. Napęd był przekazywany na przednie koła poprzez manualną skrzynię biegów lub automatyczną skrzynię biegów.

Zobacz także:  Renault Clio V (2019-2023) - schematy bezpieczników i przekaźników

Renault Nevada/Savanna cieszył się popularnością zarówno wśród rodzin, które doceniały jego przestronność i funkcjonalność, jak i wśród przedsiębiorców, którzy szukali kompaktowego, ale pojemnego samochodu dostawczego. Model ten znalazł zastosowanie zarówno w codziennych zadaniach rodzinnych, jak i w biznesowych zastosowaniach, takich jak dostawy czy przewóz towarów.

Mimo że produkcja Renault Nevada została zakończona, model ten pozostaje pamiątką połączenia cech samochodu osobowego i dostawczego. Jego elastyczność, pojemność i funkcjonalność przyczyniły się do ugruntowania pozycji Renault jako producenta wszechstronnych i praktycznych pojazdów.

Podsumowując, Renault Nevada (Savanna) był samochodem osobowo-dostawczym, który oferował przestronne wnętrze, pojemną przestrzeń bagażową i różne opcje silnikowe. Jego wszechstronność sprawiała, że był atrakcyjnym wyborem zarówno dla rodzin, jak i dla przedsiębiorstw, które szukały połączenia funkcjonalności i komfortu w jednym pojeździe.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Renault Laguna II (2001-2007) - schematy bezpieczników i przekaźników

Przedział pasażerski

Skrzynka bezpiecznikowa

Znajduje się pod drążkiem kierowniczym, za osłoną ochronną.

Wersja zależy od roku produkcji, wyposażenia i typu silnika.

Aktualny opis elementów jest opisany na dole pudełek kolorową naklejką.

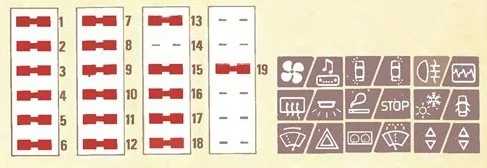

Typ 1

Renault Nevada (Savanna) (1986-1994) - schematy bezpieczników i przekaźników

Opis

  1. 20A – Ogrzewanie
  2. 10A – Radio/wentylator silnika
  3. 20A – Ogrzewana szyba tylna
  4. 5A – Zegar, plafony, deska rozdzielcza
  5. 10A – Przerywana wycieraczka
  6. 10A – Alarm
  7. 5A – Światła po lewej stronie
  8. 5A – Światła po prawej stronie
  9. 10A – Zapalniczka
  10. 10A – sygnał zatrzymania
  11. 10A – Deska rozdzielcza, światła cofania
  12. 15A – płyn do mycia szyb
  13. 7,5A – Tylne światła przeciwmgielne
  14. – Nieużywany
  15. 30A – Klimatyzator
  16. 25A – Elektryczny zamek do drzwi
  17. 30A – Lewe okno elektryczne
  18. 30A – Prawe okno elektryczne, szyberdach
Zobacz także:  Renault Kangoo II (2008-2021) - schematy bezpieczników i przekaźników

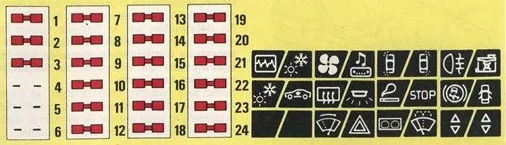

Typ 2

Renault Nevada (Savanna) (1986-1994) - schematy bezpieczników i przekaźników

Opis

  1. Automatyczna skrzynia biegów – 5A
  2. Klimatyzator – 30A
  3. Klimatyzator – 30A
  4. Wentylator – 20A
  5. Zegar, odbiornik radiowy – 10A
  6. Zegar, myjka do tylnej szyby – 20A
  7. Odśnieżarka czołowa – 10A
  8. Kierunkowskazy, alarm – 10A
  9. Światła lewe przednie, oświetlenie schowka – 5A
  10. Światła pozycyjne przednie prawe, przekaźnik świateł przeciwmgłowych – 5A
  11. Zapalniczka, spryskiwacz tylnej szyby – 10A
  12. Sygnały zatrzymania – 10A
  13. Światła cofania – 10A
  14. Czyścik do szyb, zapalniczka – 10A
  15. Tylne światła przeciwmgielne – 7,5
  16. Wentylator motocyklowy – 20A
  17. System zapobiegający blokowaniu kół – 3A
  18. Centralny zamek – 25A
  19. Regulator szyby lewej – 30A
  20. Regulator okna prawego – 30A

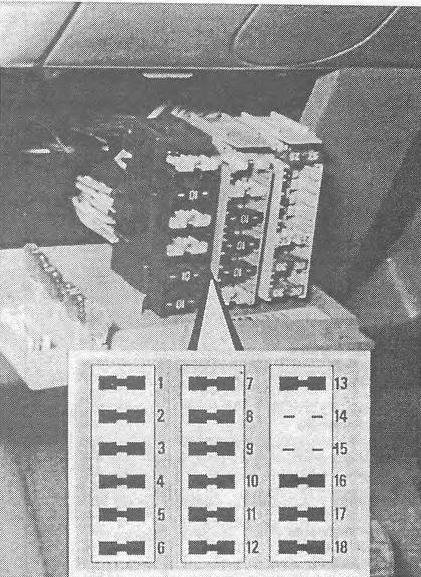

Typ 3

Renault Nevada (Savanna) (1986-1994) - schematy bezpieczników i przekaźników

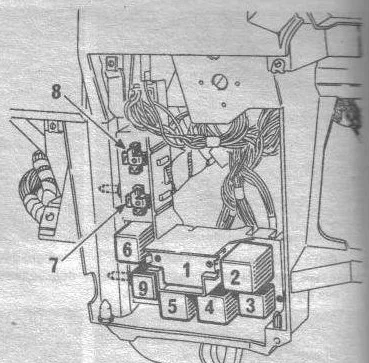

Przekaźniki

Znajdują się one wokół skrzynki bezpieczników.

Renault Nevada (Savanna) (1986-1994) - schematy bezpieczników i przekaźników

Opis

  1. Zegar wycieraczek przedniej szyby
  2. Zegar blokady drzwi
  3. Podgrzewana tylna szyba
  4. Lampy przypominające brzęczyk
  5. Montaż migacza
  6. Przekaźnik przednich świateł przeciwmgielnych
  7. Tylne światło przeciwmgielne (shnut)
  8. Przednie światło przeciwmgielne (shnut)
  9. Przekaźnik reflektorów
