Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po lewej stronie.

Zobacz także:  Renault Clio IV (2013-2019) - schematy bezpieczników i przekaźników

Renault Espace V (2015-2023) - schematy bezpieczników i przekaźników

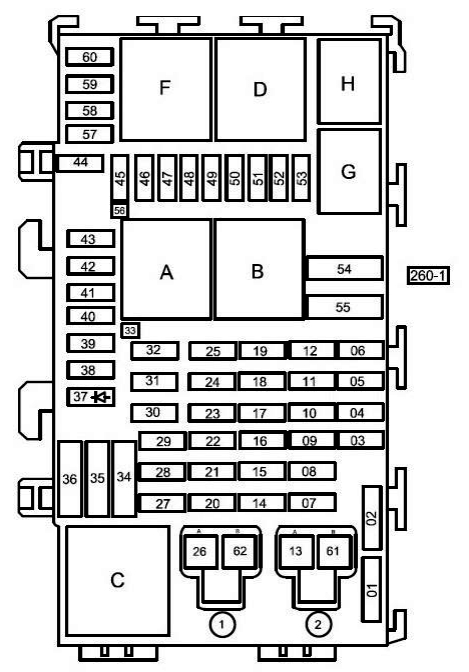

Aby uzyskać dostęp, musisz otworzyć szufladę na drobiazgi i nacisnąć zatrzask, aby ją wyjąć. Sama skrzynka bezpieczników będzie wyglądać mniej więcej tak.

Renault Espace V (2015-2023) - schematy bezpieczników i przekaźników

Opis

Bezpieczniki

1 Zapasowy
2 Gniazda multimedialne 10A 2 (2468) wersja RHD
3 15A Centralny zamek drzwi kierowcy i pasażera (140-141) – silniczek korka wlewu paliwa (844)
4 15A Prawe i lewe tylne światła (172-173) – Prawe i lewe lusterka zewnętrzne sterowane elektrycznie (2230-2231) – Moduł przełączający złącza przyczepy (1971) – Prawy i lewy przedni kierunkowskaz (255-256).
5 15A zamek klapy tylnej (1322) – centralny zamek drzwi tylnych prawych i lewych (138-139) – górne światło hamowania (639)
6 Zapasowy
7 Zapasowy
8 Zapasowy
9 15A motoreduktor wycieraczki tylnej (211) – prawe i lewe tylne światło przeciwmgłowe (174-175)
10 Hamulec postojowy 30A (1217)
11 Zapasowy
12 Systemy zmiennoprzepustowe 15A (543)
13 Wyjście: obwody zasilania bezpieczników F3, F4, F5 i F6 w skrzynce bezpieczników i przekaźników w przedziale pasażerskim (260)
14 Zapasowy
15 Zapasowy
16 Tablica przyrządów 10A (247)
17 Przekaźnik klaksonu 20A (229)
18 Złącze diagnostyczne 10A (225) – alarm (1838)
19 Moduł przełączający złącza przyczepy 20A (1971)
20 10A UCHWYT (BCM)
21 Centralka telemetryczna 20A (2152) – system audio (261)
22 Zmieniarka CD 10A (1272) – gniazda na sprzęt multimedialny (1877) – wyświetlacz wielofunkcyjny (2402) – automatyczny hamulec postojowy i sterowanie tempomatem/limiterem (2519)
23 Wzmacniacz audio 30 A (1917)
24 Kalkulator hamulca postojowego 30A (1217)
25 10A światła tylne prawe i lewe (172-173) – moduł przełączający złącza przyczepy (1971)
26 Zapasowy
27 5A Prawe i lewe elektryczne lusterka (2230-2231)
28 Zapasowy
29 Zapasowy
30 Zapalniczka 15A (101) lub gniazda akcesoriów (506)
31 Gniazda 15A do dodatkowego wyposażenia elektrycznego w bagażniku (1384)
32 Pompka spryskiwacza szyby przedniej dwustronnego działania 10A (677)
33 Wyjście: obwody zasilania bezpiecznika (F2) w skrzynce bezpieczników i przekaźników kabiny (260) w wersji z kierownicą po prawej stronie
34 40A Wentylator elektryczny przedziału pasażerskiego 1 (1156)
35 40A Ogrzewana tylna szyba (235)
36 Tylne drzwi 40A
37 Zapasowy
38 15A Silnik blokady klapki wlewu paliwa (844) 10A Silnik zwalniający schowka po stronie pasażera (2518)
39 10A element otwierający klakson (wac) (1920) – sterownik klimatyzacji (419)
40 7,5A czujnik położenia sprzęgła (1057) w modyfikacji z manualną skrzynią biegów – wyświetlacz na szybie (2400) w modyfikacji z wyświetlaczem na szybie wersja 1 – pierścień osadczy (1618) w modyfikacji z systemem blokowania i odblokowywania drzwi w trybie „bez użycia rąk” na częstotliwości 433 MHz
41 Oświetlenie 7,5 A i oświetlenie wewnętrzne
42 5A prawego i lewego elektrycznego lusterka zewnętrznego (2230-2231) poprzez sterowanie matrycą drzwi multipleksu (1667) – oświetlenie drzwi przednich pasażera (1752) – oświetlenie drzwi
43 5A ABS i/lub system stabilizacji toru jazdy (1094) – włącznik świateł hamowania (160)
44 Zapasowy
45 7,5A czujnik natężenia deszczu i promieniowania słonecznego (1415) – czujnik temperatury powietrza w kabinie (1872) – kopułki oświetlenia wnętrza lewa i prawa (328-329) – lampki podświetlenia lusterka w osłonie przeciwsłonecznej (541) – lampki lusterka w osłonie przeciwsłonecznej kierowcy
( 588) – lampka oświetlenia wnętrza na belce tylnej (300)
46 25A Silnik elektrycznego podnośnika szyby kierowcy (203)
47 25A Silnik szyby pasażera (204)
48 Dach panoramiczny 30A (304)
49 25A Silnik tylnej lewej szyby sterowanej elektrycznie (202)
50 25A Silnik podnośnika szyby, tylne prawe drzwi (201)
51 25A komputer pamięci przedniego prawego siedzenia (2576)
52 Przełącznik składania tylnych siedzeń 15 A
53 25A Pamięć pozycji przedniego lewego siedzenia ECU (2567): Silnik regulacji lędźwiowego przedniego lewego siedzenia (2564) – Silnik regulacji lędźwiowej przedniego lewego siedzenia 2 (2565)
54 Silnik wycieraczek 40A
55 Silnik wycieraczek 40A
56 Wyjście: obwód zasilania bezpiecznika F38 w skrzynce bezpieczników i przekaźników przedziału pasażerskiego (260)
57 Wentylator tylnej kabiny 30A
58 15A Elementy grzewcze poduszki tylnego lewego i prawego siedzenia (2423-2424) – podgrzewane elementy sterujące tylnego lewego i prawego siedzenia (2120-2121)
59 20A ECU pamięci pozycji lewego przedniego siedzenia (2567) – ECU pamięci pozycji przedniego prawego siedzenia (2576) – Elementy grzewcze przedniego lewego i prawego siedzenia (987-988) – ECU nagrzewnicy przedniego lewego i prawego siedzenia (985-986)
60 Sterowanie podgrzewaną kierownicą 7,5 A (2483) – wyłącznik tempomatu i poduszki powietrznej (689)
61 wyjście: przekaźnik mocy nr 2 za stacyjką (ap2) (752) w skrzynce bezpieczników i przekaźników kabiny (260-4)
62 wyjście: obwody zasilania bezpieczników (F16-F17-F18-F19-F35) w skrzynce bezpieczników i przekaźników przedziału pasażerskiego (260-1)
Zobacz także:  Renault 11 i 9 (1981-1988) - schematy bezpieczników i przekaźników



Przekaźniki

A PRZEKAŹNIK 70A 1 AKUMULATOR „+” Z WYŁĄCZONYM ZASILANIEM PODCZAS URUCHAMIANIA (1760)
B 70A AKUMULATOR Z OPÓŹNIENIEM CZASU + PRZEKAŹNIK (BRAK WYŁĄCZENIA PODCZAS URUCHAMIANIA) (1762)
C PRZEKAŹNIK: ZAREZERWOWANY
D PRZEKAŹNIK: ZAREZERWOWANY
F 40A PRZEKAŹNIK TYLNEJ SZYBY OGRZEWANEJ (235)
G PRZEKAŹNIK SYGNALIZATORA 20A (229)
H 20A PRZEKAŹNIK NAGRZEWNICY KIEROWNICY (2499)

Oddzielnie, na zewnątrz urządzenia, można zamontować dodatkowe elementy zabezpieczające, takie jak dodatkowy przekaźnik nagrzewnicy i przekaźnik ogrzewania przedniej szyby.

Komora silnika

W komorze silnika pod maską mogą znajdować się 3 skrzynki z bezpiecznikami i przekaźnikami, zamykane osłonami ochronnymi.

Skrzynka bezpiecznikowa

Renault Espace V (2015-2023) - schematy bezpieczników i przekaźników

Opis

1 10A Amortyzator ogrzewania silnika (2232), komputer wtrysku (120)
2 15A ECU i przekaźnik wtrysku paliwa (podgrzewanie wstępne)
3 Wtrysk 15A
4 10A Wtrysk paliwa (120) i obwody silnika
5 15A Sterowanie silnikiem
6 15A przekaźniki ogrzewania postojowego 1 i 2 (1067-1068) na płycie (1067), automatyczne sterowanie hamulcem postojowym i regulatorem/ogranicznikiem prędkości (2519), przełącznik trybu zmiany biegów (129), wskaźnik położenia dźwigni zmiany biegów (1129), komputer automatyczny Hamulec postojowy (1217), ECU monitora parkowania (1222), wewnętrzne lusterko wsteczne (1340), jednostka ostrzegająca o zapięciu pasów bezpieczeństwa (1601), ECU przedniej kamery (2236), wyłącznik ogranicznika i tempomatu (1081), przekaźnik ogrzewania tylnej szyby (235) w skrzynce bezpieczników i przekaźników w kabinie pasażerskiej (260), silniczki regulacji zasięgu lewego i prawego reflektora (537-538)
7 15A Sprzęgło sprężarki klimatyzacji (171)
8 30A ABS i/lub ESP (1094)
9 15A Pompa czynnika chłodniczego klimatyzacji (2084)
10 Silnik wycieraczek przedniej szyby 30A (212)
11 20A Czujnik poziomu paliwa, temperatura paliwa, pompa paliwa
12 Rozrusznik 30A
13 Komputer transmisyjny 10A
14 5A Do elektrycznego wspomagania kierownicy (1232), włącznika świateł hamowania (160), ECU układu kierowniczego na 4 koła (1663)
15 5A Komputer wtrysku (120), zdalnie sterowana samoregulująca jednostka sterująca regulatora (2037)
16 10A Blokada wspomagania układu kierowniczego (1088), Czujnik kąta skrętu (583), ECU poduszki powietrznej/napinacza (756)
17 10A Ręczna skrzynia biegów/przekaźnik światła cofania Czujnik pozycji neutralnej (1109), sterowanie przekaźnikiem podgrzewacza paliwa (450), przekaźnik światła cofania
Zobacz także:  Renault Espace IV (2003-2014) - schematy bezpieczników i przekaźników

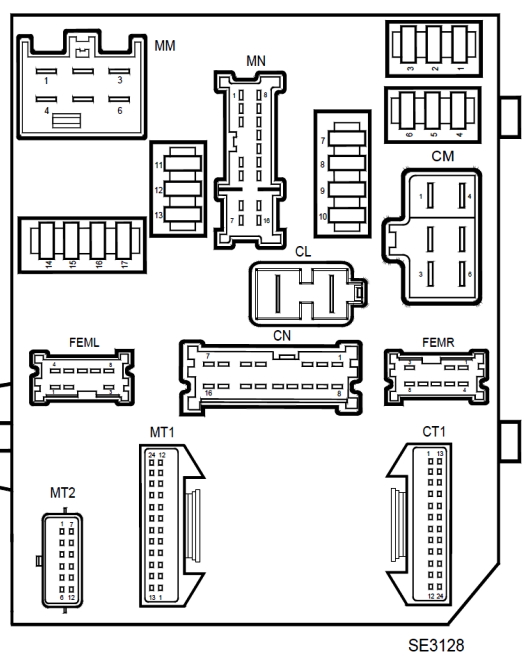

Skrzynka bezpieczników i przekaźników

Renault Espace V (2015-2023) - schematy bezpieczników i przekaźników

Opis

F1 rezerwa
F2 rezerwa
F3 rezerwa
F4 20A przekaźnik pompy spryskiwaczy reflektorów
F5 Podgrzewana przednia szyba 80A
F6 40A Sterownik napędu na wszystkie koła (1663)
F7 Obwód zasilania bezpiecznikiem 70 A (F57-F58-F59-F60) w skrzynce
А przekaźnik spryskiwaczy reflektorów
753
А przekaźnik spryskiwaczy reflektorów
B rezerwa
597
F1 Wtrysk 30A (120) mechanizm sworznia postojowego automatycznej skrzyni biegów (2372)
F2 15A jednostka sterująca automatycznej skrzyni biegów
F3 30A Podgrzewacz paliwa z czujnikiem wody w paliwie (1866) ECU wtrysku paliwa (120)
F4 Jednostka zabezpieczająco-przełączająca 40A (1337)
F5 70A ECU wstępnego podgrzewania (257) ECU wtrysku paliwa (120)
F6 Automatyczna skrzynia biegów 50A (119)
F7 Wentylator 60A (188)
F8 Obwód regulatora ogrzewania 70 A (1550)
F9 Blok interfejsu nagrzewnicy dodatkowej 70 A (1550)
А Przekaźnik światła cofania
450 Przekaźnik podgrzewacza paliwa
597-3
А Przekaźnik zdalnego uruchamiania silnika (2619)
B Przekaźnik pompy wtryskowej (2523)
D Przekaźnik wtryskiwacza
E Przekaźnik wtryskiwacza

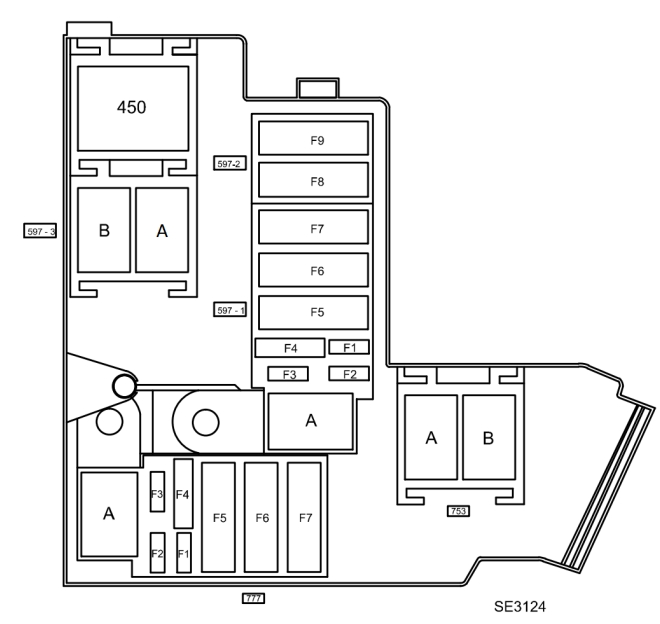

Skrzynka bezpieczników zasilania

Ta skrzynka bezpieczników mocy jest zwykle instalowana obok akumulatora i podłączona do jego bieguna dodatniego.

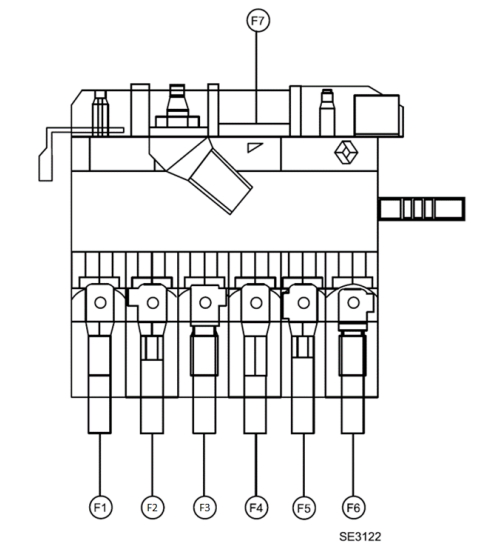

Renault Espace V (2015-2023) - schematy bezpieczników i przekaźników

Opis

F1 Elektryczne wspomaganie kierownicy 60A (1232)
F2 Dodatkowe ogrzewanie wnętrza 100 A (1113)
F3 80A Obwody zasilania bezpieczników i przekaźników
F4 40A ABS-ESP (1094)
F5 Obwody zasilania bezpieczników i przekaźników 100 A
F6 Obwody zasilania bezpieczników i przekaźników 100 A
F7 300A Rozrusznik, generator
