W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Megane IV z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Renault Megane IV to czwarta generacja popularnego kompaktowego samochodu produkowanego przez francuską markę Renault. Jest to model, który został zaprezentowany w 2016 roku i od tamtej pory zdobył dużą popularność dzięki swojemu nowoczesnemu designowi, zaawansowanym technologiom i doskonałej jakości wykonania.
Pod względem stylistycznym, Renault Megane IV prezentuje dynamiczny i nowoczesny wygląd. Samochód jest wyróżniony smukłymi proporcjami, ostro zarysowanymi reflektorami i charakterystyczną atrapą chłodnicy. Megane IV oferuje również wiele opcji personalizacji, które pozwalają dopasować samochód do własnych upodobań.
Wnętrze Renault Megane IV zostało zaprojektowane z myślą o wygodzie i funkcjonalności. Kabina oferuje przestronność, wysokiej jakości materiały wykończeniowe oraz ergonomiczny układ deski rozdzielczej. Fotele są wygodne, a ergonomia pozycji kierowcy została starannie przemyślana. Megane IV oferuje również praktyczne rozwiązania, takie jak liczne schowki i pojemniki na drobne przedmioty.
Renault Megane IV oferuje szeroką gamę opcji silnikowych, obejmujących zarówno jednostki benzynowe, jak i dieselowe. Wersje benzynowe charakteryzują się dobrą mocą, responsywnością i płynnością działania, podczas gdy wersje dieselowe oferują oszczędność paliwa i większy moment obrotowy. Dostępne są również wersje wyposażone w turbodoładowanie, które zapewniają większą moc i sportowe osiągi.
Wyposażenie Renault Megane IV zależy od wersji i poziomu wyposażenia, ale samochód oferuje wiele zaawansowanych technologii i funkcji. Można znaleźć takie elementy jak system multimedialny z ekranem dotykowym, nawigację satelitarną, system audio wysokiej jakości, systemy wspomagające jazdę (np. asystent pasa ruchu, monitor martwego pola) oraz wiele innych udogodnień. Megane IV oferuje również szereg systemów bezpieczeństwa, takich jak system automatycznego hamowania w nagłych sytuacjach, system kontroli trakcji czy system kontroli stabilności.
Pod względem jazdy, Renault Megane IV oferuje dobrą dynamikę, precyzyjne prowadzenie i komfort. Zawieszenie jest dobrze dostosowane do zapewnienia równowagi pomiędzy sportowym charakterem a komfortem podróżowania. Samochód oferuje również niski poziom hałasu i dobrą izolację, co przekłada się na przyjemną jazdę zarówno w mieście, jak i na dłuższych trasach.
Podsumowując, Renault Megane IV to kompaktowy samochód, który łączy w sobie nowoczesny design, wysoką jakość wykonania, zaawansowane technologie i dynamiczną jazdę. Jest to samochód, który spełnia oczekiwania zarówno pod względem estetyki, jak i funkcjonalności, przyciągając uwagę szerokiego spektrum kierowców.
Przedział pasażerski

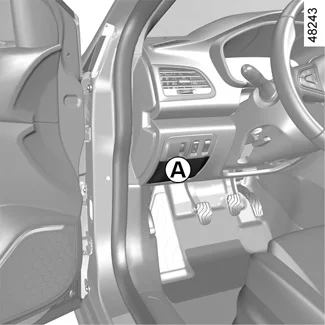

W przedziale pasażerskim skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po lewej stronie.
Aby uzyskać dostęp, musisz otworzyć szufladę na drobiazgi i nacisnąć zatrzask, aby ją wyjąć.

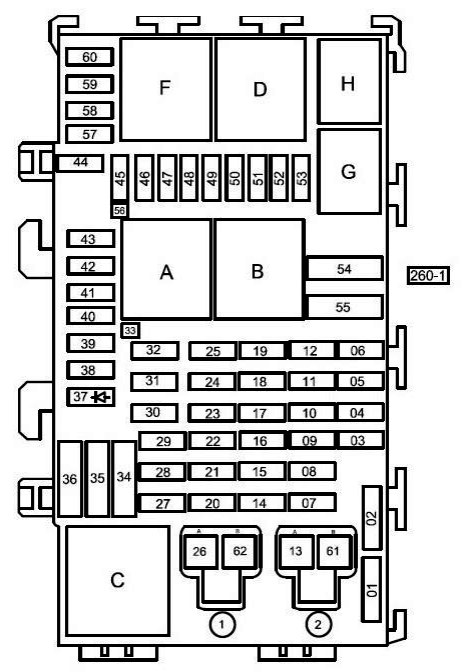

Opis
Bezpieczniki
| 1 | Zapasowy |
| 2 | Gniazda multimedialne 10A 2 (2468) wersja RHD |
| 3 | 15A Centralny zamek drzwi kierowcy i pasażera (140-141) – silniczek korka wlewu paliwa (844) |
| 4 | 15A Prawe i lewe tylne światła (172-173) – Prawe i lewe lusterka zewnętrzne sterowane elektrycznie (2230-2231) – Moduł przełączający złącza przyczepy (1971) – Prawy i lewy przedni kierunkowskaz (255-256). |
| 5 | 15A zamek klapy tylnej (1322) – centralny zamek drzwi tylnych prawych i lewych (138-139) – górne światło hamowania (639) |
| 6 | Zapasowy |
| 7 | Zapasowy |
| 8 | Zapasowy |
| 9 | 15A motoreduktor wycieraczki tylnej (211) – prawe i lewe tylne światło przeciwmgłowe (174-175) |
| 10 | Hamulec postojowy 30A (1217) |
| 11 | Zapasowy |
| 12 | Systemy zmiennoprzepustowe 15A (543) |
| 13 | Wyjście: obwody zasilania bezpieczników F3, F4, F5 i F6 w skrzynce bezpieczników i przekaźników w przedziale pasażerskim (260) |
| 14 | Zapasowy |
| 15 | Zapasowy |
| 16 | Tablica przyrządów 10A (247) |
| 17 | Przekaźnik klaksonu 20A (229) |
| 18 | Złącze diagnostyczne 10A (225) – alarm (1838) |
| 19 | Moduł przełączający złącza przyczepy 20A (1971) |
| 20 | 10A UCHWYT (BCM) |
| 21 | Centralka telemetryczna 20A (2152) – system audio (261) |
| 22 | Zmieniarka CD 10A (1272) – gniazda na sprzęt multimedialny (1877) – wyświetlacz wielofunkcyjny (2402) – automatyczny hamulec postojowy i sterowanie tempomatem/limiterem (2519) |
| 23 | Wzmacniacz audio 30 A (1917) |
| 24 | Sterownik hamulca postojowego 30A (1217) |
| 25 | 10A światła tylne prawe i lewe (172-173) – moduł przełączający złącza przyczepy (1971) |
| 26 | Zapasowy |
| 27 | 5A Prawe i lewe elektryczne lusterka (2230-2231) |
| 28 | Zapasowy |
| 29 | Zapasowy |
| 30 | Zapalniczka 15A (101) lub gniazda akcesoriów (506) |
| 31 | Gniazda 15A do dodatkowego wyposażenia elektrycznego w bagażniku (1384) |
| 32 | Pompka spryskiwacza szyby przedniej dwustronnego działania 10A (677) |
| 33 | Wyjście: obwody zasilania bezpiecznika (F2) w skrzynce bezpieczników i przekaźników kabiny (260) w wersji z kierownicą po prawej stronie |
| 34 | 40A Wentylator elektryczny przedziału pasażerskiego 1 (1156) |
| 35 | 40A Ogrzewana tylna szyba (235) |
| 36 | Tylne drzwi 40A |
| 37 | Zapasowy |
| 38 | 15A Silnik blokady klapki wlewu paliwa (844) 10A Silnik zwalniający schowka po stronie pasażera (2518) |
| 39 | 10A element otwierający klakson (wac) (1920) – sterownik klimatyzacji (419) |
| 40 | 7,5A czujnik położenia sprzęgła (1057) w modyfikacji z manualną skrzynią biegów – wyświetlacz na szybie (2400) w modyfikacji z wyświetlaczem na szybie wersja 1 – pierścień osadczy (1618) w modyfikacji z systemem blokowania i odblokowywania drzwi w trybie „bez użycia rąk” na częstotliwości 433 MHz |
| 41 | Oświetlenie 7,5 A i oświetlenie wewnętrzne |
| 42 | 5A prawego i lewego elektrycznego lusterka zewnętrznego (2230-2231) poprzez sterowanie matrycą drzwi multipleksu (1667) – oświetlenie drzwi przednich pasażera (1752) – oświetlenie drzwi |
| 43 | 5A ABS i/lub system stabilizacji toru jazdy (1094) – włącznik świateł hamowania (160) |
| 44 | Zapasowy |
| 45 | 7,5A czujnik natężenia deszczu i promieniowania słonecznego (1415) – czujnik temperatury powietrza w kabinie (1872) – kopułki oświetlenia wnętrza lewa i prawa (328-329) – lampki podświetlenia lusterka w osłonie przeciwsłonecznej (541) – lampki lusterka w osłonie przeciwsłonecznej kierowcy ( 588) – lampka oświetlenia wnętrza na belce tylnej (300) |
| 46 | 25A Silnik elektrycznego podnośnika szyby kierowcy (203) |
| 47 | 25A Silnik szyby pasażera (204) |
| 48 | Dach panoramiczny 30A (304) |
| 49 | 25A Silnik tylnej lewej szyby sterowanej elektrycznie (202) |
| 50 | 25A Silnik podnośnika szyby, tylne prawe drzwi (201) |
| 51 | 25A komputer pamięci przedniego prawego siedzenia (2576) |
| 52 | Przełącznik składania tylnych siedzeń 15 A |
| 53 | 25A Pamięć pozycji przedniego lewego siedzenia ECU (2567): Silnik regulacji lędźwiowego przedniego lewego siedzenia (2564) – Silnik regulacji lędźwiowej przedniego lewego siedzenia 2 (2565) |
| 54 | Silnik wycieraczek 40A |
| 55 | Silnik wycieraczek 40A |
| 56 | Wyjście: obwód zasilania bezpiecznika F38 w skrzynce bezpieczników i przekaźników przedziału pasażerskiego (260) |
| 57 | Wentylator tylnej kabiny 30A |
| 58 | 15A Elementy grzewcze poduszki tylnego lewego i prawego siedzenia (2423-2424) – podgrzewane elementy sterujące tylnego lewego i prawego siedzenia (2120-2121) |
| 59 | 20A ECU pamięci pozycji lewego przedniego siedzenia (2567) – ECU pamięci pozycji przedniego prawego siedzenia (2576) – Elementy grzewcze przedniego lewego i prawego siedzenia (987-988) – ECU nagrzewnicy przedniego lewego i prawego siedzenia (985-986) |
| 60 | Sterowanie podgrzewaną kierownicą 7,5 A (2483) – wyłącznik tempomatu i poduszki powietrznej (689) |
| 61 | wyjście: przekaźnik mocy nr 2 za stacyjką (ap2) (752) w skrzynce bezpieczników i przekaźników kabiny (260-4) |
| 62 | wyjście: obwody zasilania bezpieczników (F16-F17-F18-F19-F35) w skrzynce bezpieczników i przekaźników przedziału pasażerskiego (260-1) |
Przekaźniki
| A | PRZEKAŹNIK 70A 1 AKUMULATOR „+” Z WYŁĄCZONYM ZASILANIEM PODCZAS URUCHAMIANIA (1760) |
| B | 70A AKUMULATOR Z OPÓŹNIENIEM CZASU + PRZEKAŹNIK (BRAK WYŁĄCZENIA PODCZAS URUCHAMIANIA) (1762) |
| C | PRZEKAŹNIK: ZAREZERWOWANY |
| D | PRZEKAŹNIK: ZAREZERWOWANY |
| F | 40A PRZEKAŹNIK TYLNEJ SZYBY OGRZEWANEJ (235) |
| G | PRZEKAŹNIK SYGNALIZATORA 20A (229) |
| H | 20A PRZEKAŹNIK NAGRZEWNICY KIEROWNICY (2499) |
Oddzielnie, na zewnątrz urządzenia, można zamontować dodatkowe elementy zabezpieczające, takie jak dodatkowy przekaźnik nagrzewnicy i przekaźnik ogrzewania przedniej szyby.
Komora silnika
W komorze silnika pod maską mogą znajdować się 3 skrzynki z bezpiecznikami i przekaźnikami, zamykane osłonami ochronnymi.

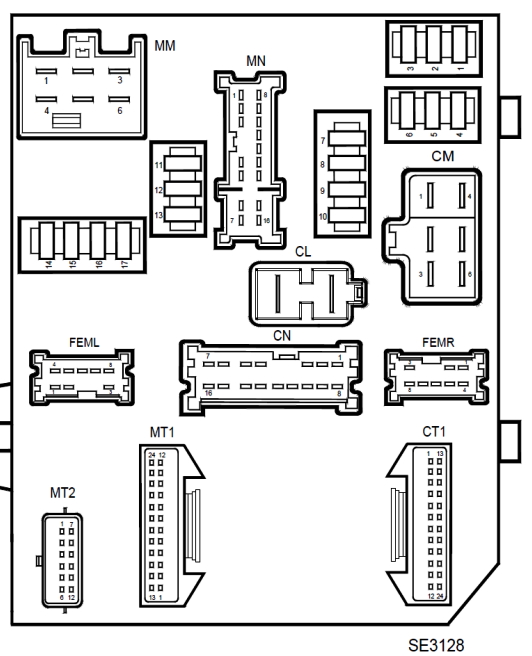

Skrzynka bezpiecznikowa
Opis
| 1 | 10A Amortyzator ogrzewania silnika (2232), komputer wtrysku (120) |
| 2 | 15A ECU i przekaźnik wtrysku paliwa (podgrzewanie wstępne) |
| 3 | Wtrysk 15A |
| 4 | 10A Wtrysk paliwa (120) i obwody silnika |
| 5 | 15A Sterowanie silnikiem |
| 6 | 15A przekaźniki ogrzewania postojowego 1 i 2 (1067-1068) na płycie (1067), automatyczne sterowanie hamulcem postojowym i regulatorem/ogranicznikiem prędkości (2519), przełącznik trybu zmiany biegów (129), wskaźnik położenia dźwigni zmiany biegów (1129), komputer automatyczny Hamulec postojowy (1217), ECU monitora parkowania (1222), wewnętrzne lusterko wsteczne (1340), jednostka ostrzegająca o zapięciu pasów bezpieczeństwa (1601), ECU przedniej kamery (2236), wyłącznik ogranicznika i tempomatu (1081), przekaźnik ogrzewania tylnej szyby (235) w skrzynce bezpieczników i przekaźników w kabinie pasażerskiej (260), silniczki regulacji zasięgu lewego i prawego reflektora (537-538) |
| 7 | 15A Sprzęgło sprężarki klimatyzacji (171) |
| 8 | 30A ABS i/lub ESP (1094) |
| 9 | 15A Pompa czynnika chłodniczego klimatyzacji (2084) |
| 10 | Silnik wycieraczek przedniej szyby 30A (212) |
| 11 | 20A Czujnik poziomu paliwa, temperatura paliwa, pompa paliwa |
| 12 | Rozrusznik 30A |
| 13 | Komputer skrzyni biegów 10A |
| 14 | 5A Do elektrycznego wspomagania kierownicy (1232), włącznika świateł hamowania (160), ECU układu kierowniczego na 4 koła (1663) |
| 15 | 5A Komputer wtrysku (120), zdalnie sterowana samoregulująca jednostka sterująca regulatora (2037) |
| 16 | 10A Blokada wspomagania układu kierowniczego (1088), Czujnik kąta skrętu (583), ECU poduszki powietrznej/napinacza (756) |
| 17 | 10A Ręczna skrzynia biegów/przekaźnik światła cofania Czujnik pozycji neutralnej (1109), sterowanie przekaźnikiem podgrzewacza paliwa (450), przekaźnik światła cofania |

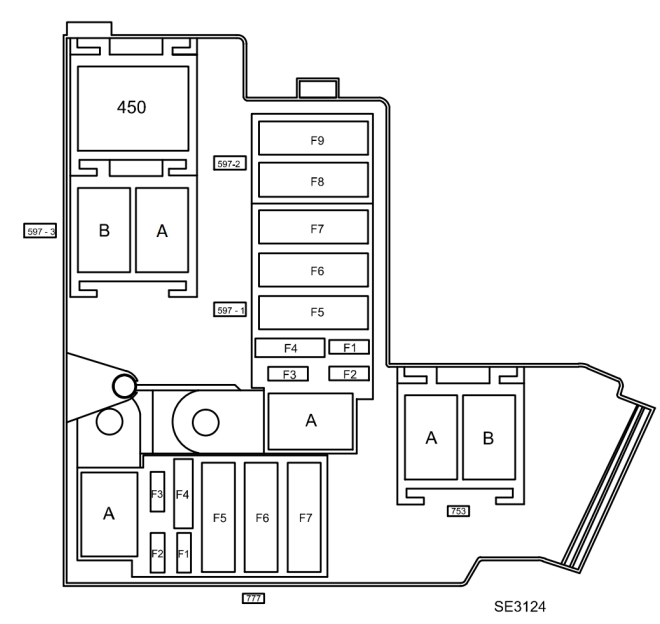

Skrzynka bezpieczników i przekaźników
Opis
| 777 | |
| F1 | rezerwa |
| F2 | rezerwa |
| F3 | rezerwa |
| F4 | 20A przekaźnik pompy spryskiwaczy reflektorów |
| F5 | Podgrzewana przednia szyba 80A |
| F6 | 40A Sterownik napędu na wszystkie koła (1663) |
| F7 | Obwód zasilania bezpiecznikiem 70 A (F57-F58-F59-F60) w skrzynce |
| А | przekaźnik spryskiwaczy reflektorów |
| 753 | |
| А | przekaźnik spryskiwaczy reflektorów |
| B | rezerwa |
| 597 | |
| F1 | Wtrysk 30A (120) mechanizm sworznia postojowego automatycznej skrzyni biegów (2372) |
| F2 | 15A jednostka sterująca automatycznej skrzyni biegów |
| F3 | 30A Podgrzewacz paliwa z czujnikiem wody w paliwie (1866) ECU wtrysku paliwa (120) |
| F4 | Jednostka zabezpieczająco-przełączająca 40A (1337) |
| F5 | 70A ECU wstępnego podgrzewania (257) ECU wtrysku paliwa (120) |
| F6 | Automatyczna skrzynia biegów 50A (119) |
| F7 | Wentylator 60A (188) |
| F8 | Obwód regulatora ogrzewania 70 A (1550) |
| F9 | Blok interfejsu nagrzewnicy dodatkowej 70 A (1550) |
| А | Przekaźnik światła cofania |
| 450 | Przekaźnik podgrzewacza paliwa |
| 597-3 | |
| А | Przekaźnik zdalnego uruchamiania silnika (2619) |
| B | Przekaźnik pompy wtryskowej (2523) |
| D | Przekaźnik wtryskiwacza |
| E | Przekaźnik wtryskiwacza |

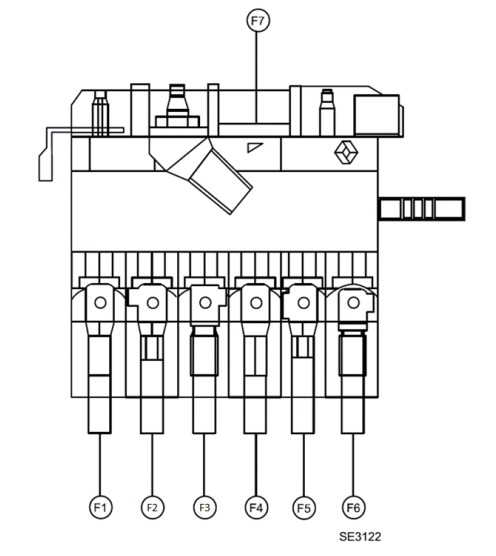

Skrzynka bezpieczników zasilania
Ta skrzynka bezpieczników mocy jest zwykle instalowana obok akumulatora i podłączona do jego bieguna dodatniego.
Opis
| F1 | Elektryczne wspomaganie kierownicy 60A (1232) |
| F2 | Dodatkowe ogrzewanie wnętrza 100 A (1113) |
| F3 | 80A Obwody zasilania bezpieczników i przekaźników |
| F4 | 40A ABS-ESP (1094) |
| F5 | Obwody zasilania bezpieczników i przekaźników 100 A |
| F6 | Obwody zasilania bezpieczników i przekaźników 100 A |
| F7 | 300A Rozrusznik, generator |
