Renault Kangoo I (1997-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Kangoo I z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008. Renault Kangoo I to pierwsza generacja popularnego modelu Kangoo, który był produkowany w latach 1997-2007. Jest to kompaktowy van, który zyskał popularność ze względu na swoją […]

05/25/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Kangoo I z lat: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Renault Kangoo I to pierwsza generacja popularnego modelu Kangoo, który był produkowany w latach 1997-2007. Jest to kompaktowy van, który zyskał popularność ze względu na swoją wszechstronność, przestronność i funkcjonalność.

Pod względem designu, Renault Kangoo I charakteryzuje się prostymi i praktycznymi kształtami. Posiada wysoki dach i duże przeszklone powierzchnie, co przekłada się na lepszą widoczność i uczucie przestronności w kabinie. Warianty dostępne były w różnych rozmiarach, z różnymi konfiguracjami siedzeń, aby sprostać różnym potrzebom transportowym.

Wnętrze Renault Kangoo I zaprojektowano z myślą o funkcjonalności i praktyczności. Kabina oferuje dużą przestrzeń i łatwy dostęp do tylnej części pojazdu. Siedzenia można łatwo składać i przesuwać, co pozwala na elastyczne dostosowanie przestrzeni ładunkowej do różnych potrzeb transportowych. Dodatkowo, samochód posiada liczne schowki i półki na różnego rodzaju przedmioty.

Renault Kangoo I był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieselowymi silnikami o różnej mocy. Silniki te oferowały wystarczającą wydajność i ekonomię paliwa, dostosowując się do różnych warunków jazdy i potrzeb użytkownika. Samochód był wyposażony w manualne skrzynie biegów, które zapewniały płynne przejścia i precyzyjne sterowanie.

Jednym z kluczowych atutów Renault Kangoo I była jego wszechstronność. Samochód był dostępny w różnych wersjach, takich jak pasażerska, dostawcza i mieszana. Dostępne były również opcje 4×4, co pozwalało na poruszanie się w trudniejszych warunkach terenowych. To sprawiało, że Renault Kangoo I był popularny zarówno wśród rodzin, jak i przedsiębiorców, którzy szukali praktycznego i elastycznego pojazdu.

W zakresie wyposażenia, Renault Kangoo I oferował podstawowe funkcje, takie jak wspomaganie kierownicy, centralny zamek, elektryczne szyby i lusterka boczne. Opcjonalnie dostępne były różne funkcje, takie jak klimatyzacja, system audio, elektryczne sterowanie szybami i lusterkami, a także systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne.

Renault Kangoo I zdobył dużą popularność ze względu na swoją funkcjonalność, przestronność i możliwość dostosowania do różnych zastosowań. Był to samochód, który sprawdzał się zarówno jako rodzinny transporter, jak i narzędzie do biznesu, oferujący łatwość załadunku, komfort jazdy i niskie koszty eksploatacji.

Zobacz także:  Renault Koleos II (2016-2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

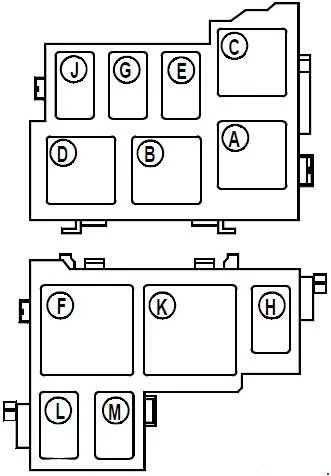

Komora silnika

Znajduje się po lewej stronie, przy kokpicie.

Renault Kangoo I (1997-2008) - schematy bezpieczników i przekaźników

Opis

1 (30A) Zarządzanie silnikiem (układ wtrysku)
2 (30A) Sterowanie silnikiem wentylatora chłodzącego (niektóre modele)
3 (5A) Zarządzanie silnikiem (D7F726)
4
5 (15A) Zarządzanie silnikiem
6 (70A) ECU dla systemu podgrzewania wstępnego
7 (50A) Sterowanie silnikiem wentylatora chłodzącego
8 (60A) Przełącznik zespolony;

Światła do jazdy dziennej (wybrane modele);

Skrzynka bezpieczników / przekaźników;

Tablica rozdzielcza (F4-F9);

Przekaźniki głównego obwodu zapłonu.

9 (25A) Układ przeciwblokujący (ABS)
10 (60A) Układ przeciwblokujący (ABS)
11 (60A) Centralny zamek (niektóre modele);

Przełącznik zespolony;

Skrzynka bezpieczników / przekaźników;

Tablica przyrządów (F35) (niektóre modele);

Lampki ostrzegawcze (niektóre modele);

Wyłącznik zapłonu.

12 (40A) Moduł sterowania dmuchawą klimatyzacji / nagrzewnicy;

Silnik dmuchawy klimatyzacji / nagrzewnicy.

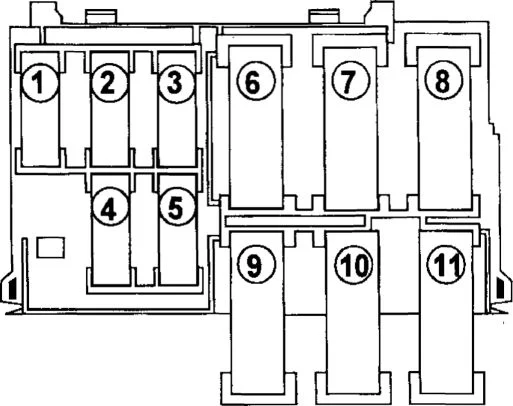

Przekaźniki

Renault Kangoo I (1997-2008) - schematy bezpieczników i przekaźników

Opis

A D7F744, F8Q:  Nieużywane;
F9Q, K9K:  Przekaźnik grzałki zanurzeniowej;
F9Q790 (4×4):  Przekaźnik grzałki zanurzeniowej 2 i W;
K4M750:  Przekaźnik wentylatora chłodzącego silnika.
B D7F744:  Przekaźnik zaworu elektromagnetycznego;
LPG F8Q, F9Q, K9K:  Nieużywany;
F9Q790 (4×4):  Przekaźnik 2. prędkości wentylatora chłodzącego silnika;
K4M750:  Przekaźnik pompy paliwa.
C D7F744, F8Q, F9Q790 (4×4):  Przekaźnik pompy wspomagania kierownicy;
F9Q, K4M750, K9K:  Nie używany.
D D7F744, F8Q, K4M750:  Nieużywane;
F9Q, K9K:  Przekaźnik grzałki zanurzeniowej;
F9Q790 (4×4):  Przekaźnik grzałki zanurzeniowej 1.
E D7F744, F8Q, F9Q, K9K:  Nieużywane;
F9Q790 (4×4):  Przekaźnik elektrycznego wentylatora chłodzącego 1. prędkości;
K4M750:  Przekaźnik elektrycznego wentylatora chłodzącego o niskiej prędkości (pojazdy z klimatyzacją).
F D4F, D7F744:  Nieużywane;
K7J:  Przekaźnik rozrusznika F8Q: Przekaźnik wentylatora chłodzącego;F9Q, K9K: Przekaźnik pompy wspomagania kierownicy;K4M752:  Nieużywany.
G D7F744:  Przekaźnik odcinający pompy paliwa;
LPG F8Q, F9Q, K4M750, K9K:  Nieużywany;
F9Q790 (4×4):  Przekaźnik pompy paliwa.
H D4F, D7F744, F9Q, K7J, K4M752, K9K:  Przekaźnik blokujący wtrysk;
F8Q:  Przekaźnik korektora wysokości.
J D7F744, F8Q, F9Q, K9K:  Nieużywane;
F9Q790 (4×4):  Przekaźnik zasilania ECU wtrysku oleju napędowego;
K4M750:  Przekaźnik blokady wtrysku.
K D7F744, F8Q, F9Q, K9K:  Przekaźnik wentylatora chłodzącego wolnoobrotowego (pojazdy z klimatyzacją);
D4F, F9Q, K7J, K4M752, K9K: Przekaźnik wentylatora chłodzącego silnika  (pojazdy z klimatyzacją).
L D4F, D7F744, K4M752, K7J:  Przekaźnik pompy paliwa;
F8Q:  Przekaźnik „+” po zapłonie / „+” przed zapłonem;
F9Q, K9K:  Przekaźnik elektrowentylatora układu chłodzenia silnika.
M D4F, D7F744, K7J:  Przekaźnik wentylatora elektrycznego układu chłodzenia silnika;
D4F, K7J: Lekko niska prędkość wentylatora elektrycznego (pojazdy z klimatyzacją);
F8Q, F9Q:  Przekaźnik podgrzewacza oleju napędowego;
K4M752:  Przekaźnik niskiej prędkości wentylator elektryczny układu chłodzenia silnika w pojazdach z klimatyzacją;
K9K:  Nie używany.

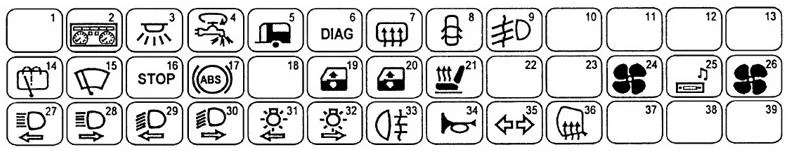

Przedział pasażerski

Znajduje się on po lewej stronie deski rozdzielczej.

Renault Kangoo I (1997-2008) - schematy bezpieczników i przekaźników

Opis

1
2 (10A) Audio/nawigacji;

Zegar;

Wyświetlacz wielofunkcyjny;

Elektryczne lusterka zewnętrzne;

Telefon.

3 (15A) Wielofunkcyjny moduł sterujący
4 (30A) Bezpiecznik termiczny (F2 / F3)
5 (30A) Gniazdo przyczepy
6 (10A) System antykradzieżowy (niektóre modele);

Złącze diagnostyczne (DLC);

Immobilizer;

Deska rozdzielcza;

Wielofunkcyjna jednostka sterująca.

7 (30A) Podgrzewana tylna szyba
8 (30A) Wielofunkcyjny moduł sterujący
9 (15A) Światła przeciwmgielne
10
11
12
13
14 (15A) Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji (niektóre modele);

Wycieraczka i spryskiwacz tylnej szyby;

Światła cofania;

Wycieraczka i spryskiwacz przedniej szyby.

15 (20A) Wielofunkcyjny moduł sterujący;

Wycieraczka/spryskiwacz szyby przedniej.

16 (15A) Wyłącznik światła stopu (czujnik położenia pedału hamulca);

Złącze diagnostyczne (DLC);

Zestaw wskaźników;

Elektroniczna jednostka sterująca SRS;

Telefon;

Przekaźnik blokady selektora automatycznej skrzyni biegów.

17 (10A) Układ przeciwblokujący (ABS)
18 (2A) Moduł sterujący antykradzieżowy (niektóre modele);

Wielofunkcyjny moduł sterujący.

19 (25A) Elektryczne szyby
20 (25A) Elektryczne szyby
21 (20A) Podgrzewacze siedzeń (niektóre modele)
22 (20A) Luk
23
24 (15A) Moduł sterujący klimatyzacji (LHD)
25 (15A) System audio/nawigacji;

Bezpiecznik zapalniczki;

Wielofunkcyjna jednostka sterująca;

Przekaźnik głównego obwodu zapłonu.

26 (25A) Panel sterowania klimatyzacją/nagrzewnicą
27 (10A) Światło drogowe lewe;

Zestaw wskaźników.

28 (10A) Reflektor prawy- światło drogowe
29 (10A) Reflektor lewy – światła mijania, regulacja zasięgu świateł
30 (10A) Reflektor prawy – światła mijania, regulacja zasięgu świateł, zestaw wskaźników
31 (10A) Panel sterowania klimatyzacją/nagrzewnicą, system audio/nawigacji, centralny zamek, zapalniczka, wyświetlacz wielofunkcyjny, alarm, włącznik odmgławiacza tylnej szyby, zestaw wskaźników, przedni lewy znacznik boczny, oświetlenie tablicy rejestracyjnej, wielofunkcyjna jednostka sterująca, szyberdach włącznik świateł wydechowych
32 (10A) Elektryczne szyby, podgrzewane fotele, przedni prawy znacznik boczny, podświetlenie przełącznika, przełącznik wyboru trybu automatycznej skrzyni biegów
33 (10A) Tablica przyrządów, tylne światła przeciwmgielne
34 (15A) Klakson
35 (10A) Wskaźniki/alarmy (niektóre modele), wielofunkcyjna skrzynka kontrolna
36 (10A) Podgrzewane lusterka boczne
37
38
39

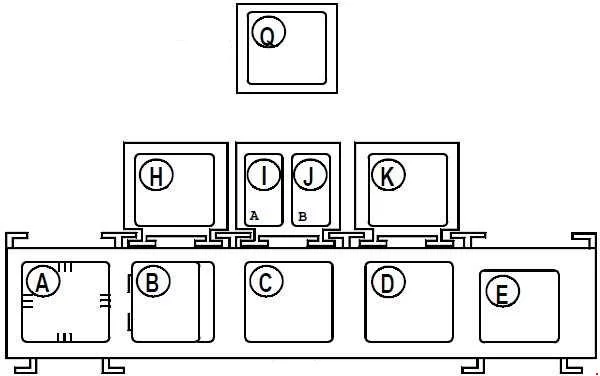

W pobliżu znajduje się również skrzynka z przekaźnikami.

Renault Kangoo I (1997-2008) - schematy bezpieczników i przekaźników

Opis

A Brzęczyk alarmowy o niewyłączonym oświetleniu zewnętrznym
B Przekaźnik wycieraczek szyby przedniej
C Przekaźnik-przerywacz dla kierunkowskazów i alarmu
D Nie używany
Przekaźnik wycieraczki tylnej szyby
E Podgrzewany przekaźnik tylnej szyby
G Przekaźnik „+” za stacyjką / „+” przed stacyjką
H Przekaźnik „+” za stacyjką / „+” przed stacyjką;
Przekaźnik sprężarki klimatyzacji.
I Przekaźnik świateł przeciwmgielnych;
Odbiornik zdalnego sterowania zamka drzwi.
J Przekaźnik czujnika poziomu paliwa (1061) (instalacje benzyna/LPG)
K Przekaźnik do elektrycznych zamków drzwi
L Odbiornik do zdalnego sterowania zamkami drzwi
M Przekaźnik do stałych świateł mijania
N Przekaźnik świateł do jazdy dziennej
O Przekaźnik główny świateł do jazdy dziennej (pojazdy z automatyczną skrzynią biegów)
P Przekaźnik główny świateł do jazdy dziennej (pojazdy z manualną skrzynią biegów)
Q Odbiornik do zdalnego sterowania zamkami drzwi
