Przedział pasażerski

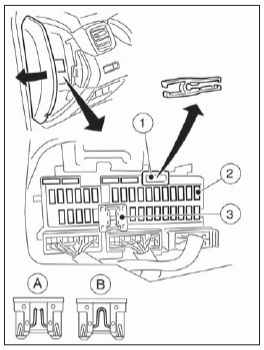

W kabinie można zamontować 2 główne bloki z bezpiecznikami: po lewej i prawej stronie tablicy rozdzielczej (od końca, za osłoną ochronną).
Prawa skrzynka

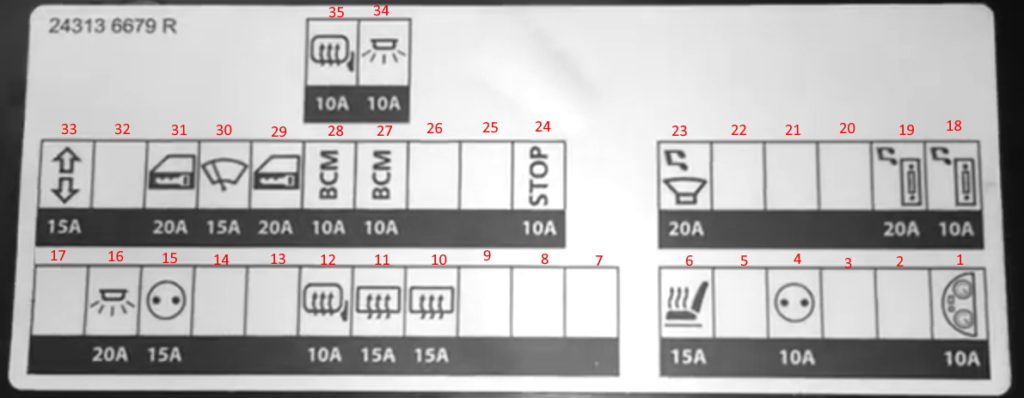

Lewa skrzynka (główne)

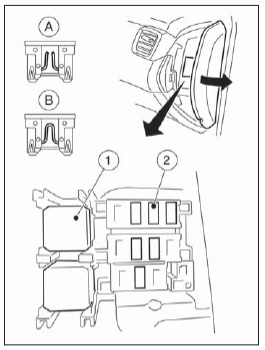

Sprawdź informacje z diagramami na okładce pudełka.
Opis
| 1 | 10A Tablica przyrządów |
| 2 | 10A Poduszki powietrzne |
| 3 | |
| 4 | 10A Gniazdo akcesoriów |
| 5 | |
| 6 | 15A Podgrzewane siedzenia |
| 7 | Nagrzewnica 20 A, wzmacniacz klimatyzacji, przekaźnik sterujący ponownego uruchomienia silnika Baypass |
| 8 | |
| 9 | |
| 10 | 15A Ogrzewana tylna szyba |
| 11 | 15A Ogrzewana tylna szyba |
| 12 | 10A Podgrzewane lusterka |
| 13 | 10A ABS lub światła hamowania |
| 14 | 20A |
| 15 | Zapalniczka 15A |
| 16 | 20A Oświetlenie wewnętrzne |
| 17 | 20A Silnik nagrzewnicy, rezystor, wzmacniacz klimatyzacji |
| 18 | 10A System audio |
| 19 | 20A System audio, jednostka sterująca nawigacją, kamera dookoła |
| 20 | 5A Moduł elektroniki nadwozia (BCM), syrena, przełącznik wielofunkcyjny |
| 21 | |
| 22 | |
| 23 | 20A Dźwięk |
| 24 | 10A Przełącznik świateł stopu, moduł elektroniczny nadwozia (BCM) |
| 25 | 5A AWD, wzmacniacz antenowy zabezpieczający przed kradzieżą |
| 26 | |
| 27 | 10A Moduł elektroniczny nadwozia (BCM), przełącznik wielofunkcyjny |
| 28 | Moduł elektroniki nadwozia 10 A (BCM), elektryczny hamulec postojowy, złącze diagnostyczne, napęd na 4 koła, oświetlenie przyrządów/przełączników, przekaźnik podnośnika szyb, przekaźnik składanych lusterek, przekaźnik otwierania lusterek |
| 29 | 20A Centralny zamek, moduł elektroniczny nadwozia (BCM) |
| 30 | 15A Podkładka do szkła |
| 31 | 20A Centralny zamek, moduł elektroniczny nadwozia (BCM) |
| 32 | |
| 33 | 15A Sygnalizacja niebezpieczeństwa i kierunkowskazy |
| 34 | 10A Oświetlenie wewnętrzne |
| 35 | 10A Ogrzewanie |

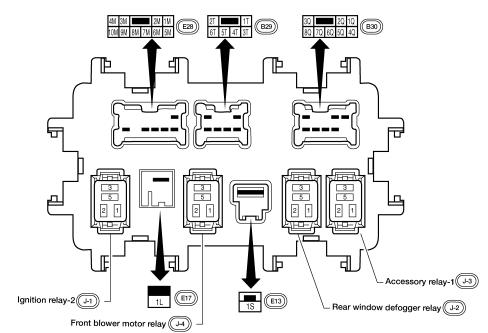

Poszczególne elementy przekaźnikowe znajdują się z tyłu urządzenia.

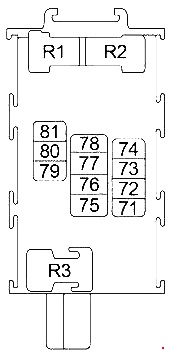

Skrzynka z prawej strony
Opis
| 71 | 10A Czujnik kąta skrętu kierownicy |
| 72 | Zestaw wskaźników 10A |
| 73 | System audio 10A, jednostka sterująca nawigacją, kamera dookólna |
| 74 | 10A Moduł sterowania skrzynią biegów (TCM) |
| 75 | – |
| 76 | Jednostka sterująca klimatyzacji 10A, wzmacniacz klimatyzacji |
| 77 | 10A ABS |
| 78 | – |
| 79 | 10A Przekaźnik pompy oleju |
| 80 | 20A System audio, jednostka sterująca nawigacją, kamera dookólna |
| 81 | 10A Moduł sterowania skrzynią biegów (TCM) |
| R1 | Przekaźnik pomocniczy |
| R2 | Przekaźnik zapłonu |
Oddzielnie, pod panelem, można zainstalować dodatkowe elementy. Na przykład bezpieczniki: przekaźnik pompy olejowej i moduł sterujący skrzyni biegów (TCM).
Komora silnika
Skrzynka montażowa

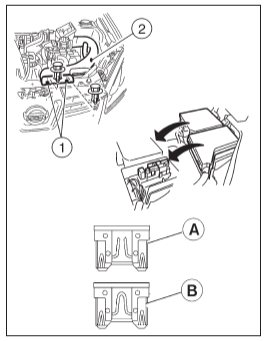

Znajdują się pod maską w komorze silnika po lewej stronie, pod rurą wlotu powietrza.
Aby uzyskać dostęp do bloków, należy usunąć rurę wlotu powietrza.

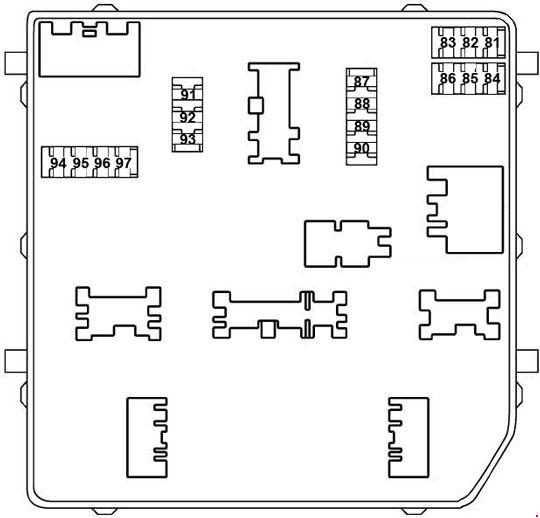

Skrzynka A
Opis
| 81 | 10A Jednostka sterująca silnika |
| 82 | 15A Sterownik silnika, |
| 83 | 15A Przepustnica, sterownik silnika, zawór pochłaniacza (EVAP), czujnik MAF, cewki zapłonowe, przekaźnik główny, zawór wydechowy, zawór dolotowy, pompa paliwa wysokiego ciśnienia, wtryskiwacze, skrzynka bezpieczników w komorze silnika, czujnik stosunku powietrza do paliwa, podgrzewacz paliwa, czujnik wody w paliwie, zawór obejściowy płynu chłodzącego |
| 84 | 10A Jednostka sterująca silnika, zawór kolektora dolotowego, wylot zaworu rozrządu, wlot zaworu rozrządu, zawór rozrządu |
| 85 | 15A Czujnik stosunku powietrza do paliwa, podgrzewana sonda lambda, zawór turbosprężarki, jednostka sterująca silnika, jednostka sterująca świec żarowych |
| 86 | 15A Wtryskiwacze, cewki zapłonowe, skrzynka bezpieczników |
| 87 | Przekaźnik sprężarki klimatyzacji 15A |
| 88 | 10A ABS |
| 89 | 15A Pompa płynu chłodzącego |
| 90 | 30A Przekaźnik wycieraczek przednich, silnik wycieraczek przednich |
| 91 | 20A Przekaźnik pompy paliwa |
| 92 | 10A Rozrusznik |
| 93 | 10A ECM, jednostka sterująca skrzynią biegów, czujnik zakresu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, główny czujnik prędkości, dodatkowy czujnik prędkości, czujnik obrotów, czujnik biegu wstecznego / neutralnego |
| 94 | 5А EPS |
| 95 | 5A Blokada blokady kierownicy |
| 96 | 10A Restart przekaźnika (start-stop) / ABS |
| 97 | 10A Przednia prawa lampa zespolona, przednia lewa lampa zespolona, sprężarka, czujnik zasięgu skrzyni biegów, skrzynka bezpieczników pod maską, czujnik położenia neutralnego, przełącznik prędkości biegu wstecznego, czujnik biegu wstecznego / neutralnego |

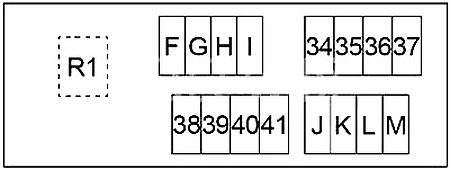

Skrzynka B
Opis
| 34 | Przekaźnik klaksonu 15A |
| 35 | 30A Olej napędowy: Przekaźnik PTC 2 |
| 36 | 30A Olej napędowy: Przekaźnik PTC 3 |
| 37 | 30A Olej napędowy: Przekaźnik PTC 1 |
| 38 | 30A Elektryczny hamulec postojowy |
| 39 | 30A Złącze opcjonalne |
| 40 | – |
| 41 | 30A Elektryczny hamulec postojowy |
| F | 50A ESP |
| G | 30A ABS |
| H | 50A ESP |
| I | 30A Przekaźnik spryskiwaczy reflektorów |
| J | – |
| k | 40A ABS |
| L | 30A Przekaźnik rozrusznika, przekaźnik zapłonu (bezpieczniki: „1”, „2”, „3”, „4”, „10”, „11”, „12”) |
| M | 50A le elektryczne szyby, elektryczne szyby, zasłony, elektryczne siedzenia |
| R1 | Przekaźnik klaksonu |

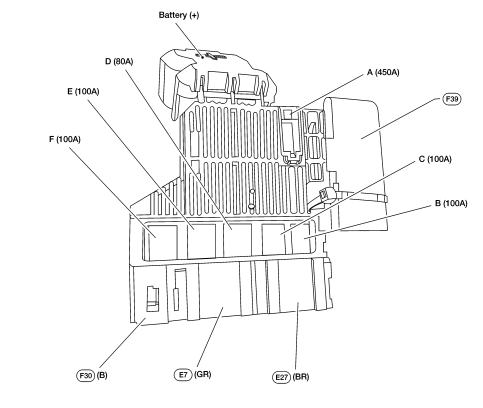

Skrzynka bezpieczników zasilania
Znajduje się na dodatnim biegunie akumulatora.
Opis
| A | Rozrusznik 450A, przekaźnik Baypass ponownego uruchomienia silnika |
| B | Generator 450A |
| C | 100A Przekaźnik pomocniczy (bezpieczniki: „13”, „14”, „15”), przekaźnik ogrzewania tylnej szyby (bezpieczniki: „10”, „11”, „12”), przekaźnik ogrzewania (bezpieczniki: „7”, „17”) „), przekaźnik wycieraczek przednich, prawy reflektor, tylne prawe światło, przednie prawe światło przeciwmgielne, bezpieczniki: „19”, „20”, „21”, „22”, „24”, „25”, „26”, „ 27”, „28”, „29”, „30”, „31”, „32”, „33”, „57”, „58”, „U” |
| D | 100A Przekaźnik zapłonu (bezpieczniki: „56”, „61”, „63”, „65”, „67”), przekaźnik klimatyzacji, przekaźnik wentylatora silnika 1, lewy reflektor, tylna lewa lampa, przednie lewe światło przeciwmgielne, bezpieczniki : „P”, „Q” |
| E | Bezpieczniki 50A: „R”, „S”, „T”, „42”, „44”, „45”, „46” |
| E | 100A Prawy reflektor, tylna prawa lampa, przednie prawe światło przeciwmgielne, jednostka sterująca świec żarowych, jednostka sterująca nurnika termicznego, bezpiecznik: „58” |
| F | Bezpieczniki 100A: „F”, „G”, „H”, „I”, „K”, „L”, „M”, „34”, „35”, „36”, „37”, „38” , „39”, „41”, „N”, „O”, |
