W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Captur I z lat: 2017.

Renault Captur I to popularny kompaktowy crossover, który został wprowadzony na rynek w 2013 roku. Jest to model, który zdobył dużą popularność dzięki swojemu wszechstronnemu charakterowi, nowoczesnemu designowi i praktycznym rozwiązaniom.

Pod względem wyglądu, Renault Captur I prezentuje się atrakcyjnie i stylowo. Posiada charakterystyczne, zaokrąglone linie, podwyższone nadwozie i wyraziste przetłoczenia, które nadają mu dynamiczną i sportową estetykę. Dodatkowo, Captur oferuje możliwość personalizacji zewnętrznego wyglądu, dzięki czemu klienci mogą dostosować samochód do swoich indywidualnych preferencji.

Wnętrze Renault Captur I jest ergonomiczne i funkcjonalne. Kabina jest przestronna i oferuje wygodne miejsce zarówno dla kierowcy, jak i pasażerów. Wykończenie wnętrza jest starannie wykonane, z wysokiej jakości materiałami i nowoczesnymi detalami. W samochodzie znajduje się także wiele praktycznych rozwiązań, takich jak składane tylne fotele, które umożliwiają łatwe przekształcenie przestrzeni bagażowej.

Renault Captur I oferuje różne jednostki napędowe, w tym benzynowe i dieselowe silniki, które zapewniają oszczędność paliwa i przyjemną dynamikę jazdy. Dostępne są różne poziomy mocy, aby dostosować samochód do indywidualnych preferencji. Captur I charakteryzuje się także dobrą manewrowością i łatwością prowadzenia, co czyni go idealnym wyborem zarówno do jazdy w mieście, jak i na dłuższe trasy.

Renault Captur I oferuje również zaawansowane systemy bezpieczeństwa i asystentów kierowcy, takie jak systemy kontroli trakcji, hamulce ABS, systemy monitorowania martwego pola czy asystent parkowania. Samochód został również wyposażony w system multimedialny z ekranem dotykowym, nawigację satelitarną i zintegrowane systemy komunikacji, które zapewniają rozrywkę i wygodę podczas podróży.

Zobacz także:  Renault Koleos I (2007-2015) - schematy bezpieczników i przekaźników

Renault Captur I cieszy się dużą popularnością zarówno wśród rodzin, jak i młodszych kierowców. Jego wszechstronność, przestronność i praktyczność sprawiają, że jest idealnym towarzyszem zarówno w codziennych dojazdach, jak i podczas weekendowych wypadów. Model ten jest również ceniony za niskie koszty eksploatacji i łatwość serwisowania.

Podsumowując, Renault Captur I to kompaktowy crossover, który wyróżnia się atrakcyjnym designem, wszechstronnością i praktycznością. Jest to samochód, który oferuje wysoki poziom komfortu, zaawansowane rozwiązania technologiczne i bezpieczeństwo na drodze. Dzięki swoim cechom, Renault Captur I zyskał szerokie uznanie na rynku i nadal pozostaje popularnym wyborem w segmencie crossoverów kompaktowych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

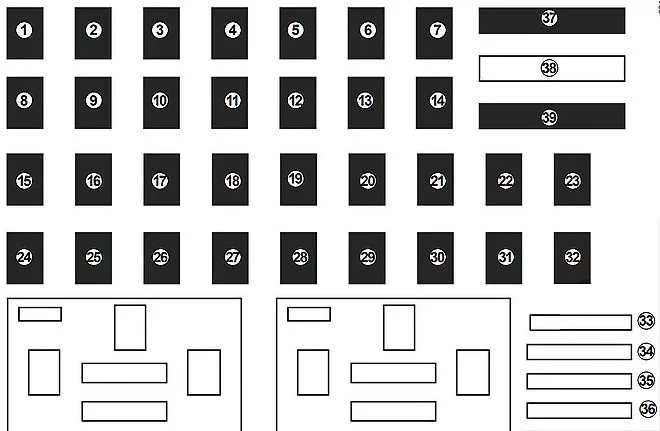

Przedział pasażerski

Skrzynka bezpieczników znajduje się za pokrywą na desce rozdzielczej.

Renault Captur I (2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Wspomaganie kierownicy;

Ogrzewanie przednich siedzeń;

Radio.

2 Wtrysk;

Światła do jazdy dziennej.

3 Poduszka powietrzna
4 Automatyczna skrzynia biegów
5 Światła mijania
6 Przednie światła przeciwmgielne;

Światła boczne;

Światła drogowe.

7 Klakson
8 Wycieraczka tylnej szyby
9 Reflektor świateł drogowych z prawej strony
10 Prawe światło mijania;

Prawe światło do jazdy dziennej.

11 Światło mijania z lewej strony
12 Światła boczne z lewej strony;

Światła boczne przednie prawe i lewe;

Światło do jazdy dziennej lewe.

13 Światła po prawej stronie;

Przednie światła przeciwmgielne;

Tylne światła po prawej i lewej stronie.

14 Wycieraczka tylnej szyby
15 Centralny zamek elementów otwieranych
16 Elektryczna regulacja wiązki reflektorów;

Wtrysk.

17 Światła do jazdy dziennej;

Światła hamowania.

18 Elektryczna regulacja wiązki reflektorów;

Światła hamowania.

19 Lusterka zewnętrzne
20 ABS;

ESP.

21 Oświetlenie wewnętrzne
22 Przycisk włączania/wyłączania pojazdu
23 Radio
24 ECU przedziału pasażerskiego
25 ECU przedziału pasażerskiego
26 Światła kierunkowskazów
27 Centralny zamek elementów otwieranych
28 Ogrzewanie siedzeń przednich;

Ogrzewanie dodatkowe;

Radio;

Światła do jazdy dziennej;

Światła hamowania;

Światła cofania;

Regulacja świateł przednich;

Przełącznik ściemniacza;

Pompa spryskiwacza;

Wycieraczka przedniej szyby;

Przyciski włączania/wyłączania tempomatu/ogranicznika prędkości;

Regulacja odległości postojowej;

Ostrzeżenie o pasach bezpieczeństwa;

Wewnętrzne lusterko wsteczne;

Wspomaganie kierownicy;

Rozrusznik;

Pompa paliwa;

Wtrysk;

Automatyczna skrzynia biegów – Kontrola reguł zmiany biegów;

ECU przedziału pasażerskiego;

Poduszka powietrzna;

Zarządzanie energią.

29 Zapalniczka w pierwszym rzędzie;

Gniazdo akcesoriów;

ECU w przedziale pasażerskim;

Radio.

30 Alarm
31 Panel przyrządów
32 Zapalniczka
33 Tylne światła przeciwmgielne
34 Ogrzewanie przednich siedzeń
35 Odmrażacz tylnej szyby
36 Hak holowniczy
37 Wycieraczka przedniej szyby
38 Pusta lokalizacja
39 Wycieraczka przedniej szyby

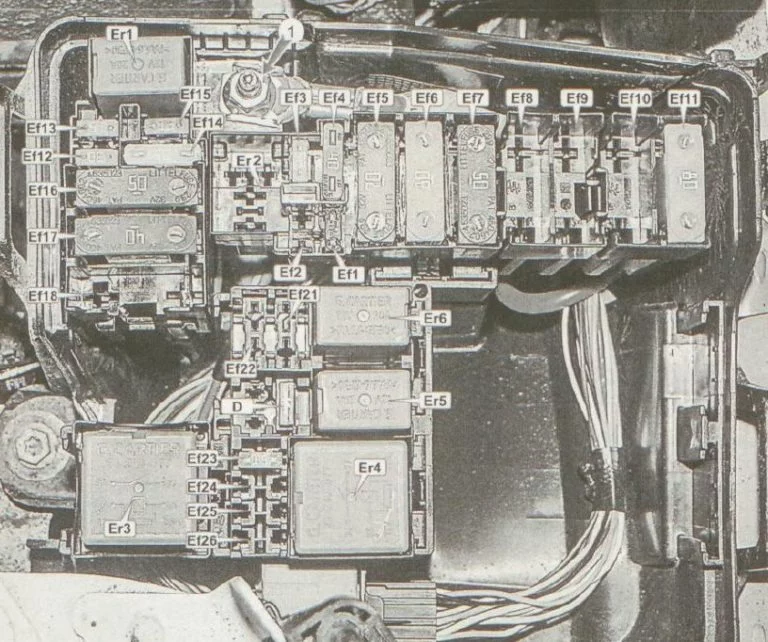

Komora silnika

Umiejscowienie skrzynki bezpieczników w silniku pokazano na schemacie.

Renault Captur I (2017) - schematy bezpieczników i przekaźników

Renault Captur I (2017) - schematy bezpieczników i przekaźników

Opis

Ef1 7,5A ECM;

Czujnik prądu akumulatora.

Ef2 rezerwa
Ef3 Jednostka kontroli stabilności ABS/ESP 25A
Ef4 40A Podgrzewana szyba tylna;

Podgrzewane lusterka zewnętrzne;

Obwody bezpieczników F38 i F47

Ef5 70A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim;

Obwody bezpieczników F5 / F23 / F24 / F25 / F26 / F27 / F42 / F44.

Ef6 80A Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
Ef7 Jednostka sterująca stabilnością ABS/ESP 50A
Ef8 rezerwa
Ef9 80A grzałka pomocnicza * 1
Ef10 40A Podgrzewana szyba przednia, prawa strona * 1
Ef11 40A Podgrzewana szyba przednia, lewa strona * 1
Ef12 30A Rozrusznik * 3
Ef12 15A Sterownik automatycznej skrzyni biegów * 2
Ef13 15A Sterownik automatycznej skrzyni biegów * 3
Ef13 Rozrusznik 30A * 2
Ef14 25A Elektroniczne zarządzanie silnikiem;

Pompa paliwa.

Ef15 15A przekaźnik sprzęgła sprężarki klimatyzacji;

Sprzęgło sprężarki klimatyzacji.

Ef16 50A Elektryczny wentylator chłodzący
Ef17 40A Wentylator chłodzący płyn do automatycznej skrzyni biegów * 3
Ef18 80A Elektryczna pompa wspomagania kierownicy
Ef19 rezerwa
Ef20 rezerwa
Ef21 rezerwa
Ef22 rezerwa
Ef23 15A System zarządzania silnikiem
Ef24 rezerwa
Ef25 rezerwa
Ef26 rezerwa

* 1 – W zależności od konfiguracji, * 2 – z silnikiem 1,6, * 3 – z silnikiem 2,0.

Przekaźniki

Er1 20A Przekaźnik rozrusznika
Er1 20A Przekaźnik światła cofania
Er2 Przekaźnik syreny alarmowej 20A
Er3 20/35A Przekaźnik rozrusznika/przekaźnik wentylatora chłodziwa
Er4 35A Główny przekaźnik systemu zarządzania silnikiem
Er5 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji 20A
Er6 20A przekaźnik pompy paliwa
