Renault Laguna I (1994-2001) – schematy bezpieczników i przekaźników

Rocznik 1994-2001
Zaktualizowano 25.05.2023
Renault Laguna I (1994-2001) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Laguna I z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Renault Laguna I to sedan średniej wielkości, który został wprowadzony na rynek w 1994 roku i był produkowany do 2001 roku. Jest to model, który charakteryzuje się eleganckim wyglądem, przestronnym wnętrzem i dobrym komfortem jazdy, co czyni go popularnym wyborem wśród osób szukających samochodu do podróży na dłuższe dystanse.

Pod względem stylistycznym, Renault Laguna I prezentuje klasyczne linie nadwozia, które nadają mu elegancję i harmonijny wygląd. Charakterystycznym elementem jest smukły kształt reflektorów przednich oraz opływowe kształty, które nadają mu aerodynamiczny wygląd. Choć jest to samochód starszej generacji, wciąż wygląda atrakcyjnie i prezentuje się niezwykle solidnie.

Wnętrze Renault Laguna I jest przestronne i oferuje komfortową przestrzeń zarówno dla kierowcy, jak i pasażerów. Solidne wykończenie, wysokiej jakości materiały i ergonomiczne rozmieszczenie elementów zapewniają wygodę podczas podróży. Siedzenia są dobrze wyprofilowane, co pozwala na komfortową jazdę nawet na dłuższych dystansach. Samochód oferuje także dużą przestrzeń bagażową, co czyni go praktycznym w użytkowaniu.

Renault Laguna I był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieselowymi silnikami o różnych pojemnościach i mocach. Silniki te charakteryzowały się oszczędnym spalaniem i odpowiednią dynamiką, co pozwalało na płynne i komfortowe przyspieszenie. Wersje topowe były wyposażone w bardziej potężne silniki, które oferowały sportowe osiągi.

Ważnym aspektem Renault Laguna I jest komfort jazdy. Samochód został wyposażony w zawieszenie, które dobrze radzi sobie z absorbowaniem nierówności na drodze, co przekłada się na płynność jazdy i minimalizację wstrząsów. Dodatkowo, systemy wspomagające jazdę, takie jak ABS (system antyblokujący hamulce) czy kontrola trakcji, przyczyniają się do bezpiecznej i pewnej kontroli nad samochodem.

Renault Laguna I był również dostępny z różnymi funkcjami i technologiami, takimi jak system audio, klimatyzacja, elektrycznie regulowane szyby i lusterka boczne, a także systemy bezpieczeństwa, takie jak poduszki powietrzne i systemy hamowania awaryjnego. Choć nie był to samochód o najnowszych i najbardziej zaawansowanych technologiach, wciąż oferował podstawowe funkcje, które poprawiały komfort i bezpieczeństwo jazdy.

Podsumowując, Renault Laguna I to sedan średniej wielkości, który charakteryzuje się eleganckim wyglądem, przestronnym wnętrzem i dobrym komfortem jazdy. Jest to samochód, który nadal cieszy się popularnością ze względu na solidność wykonania, praktyczność i oszczędność paliwa. Dla osób poszukujących niezawodnego i komfortowego samochodu do codziennej jazdy, Renault Laguna I może być interesującym wyborem.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

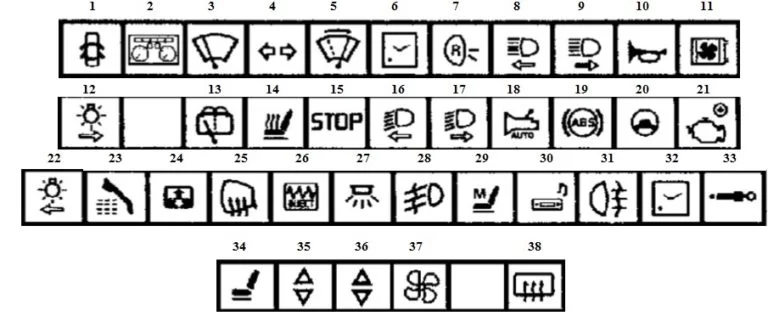

Przedział pasażerski

Skrzynki te znajdują się w lewej dolnej części deski rozdzielczej.

Tył obudowy będzie oznaczony aktualnym opisem obwodu i zapasowymi bezpiecznikami.

Renault Laguna I (1994-2001) - schematy bezpieczników i przekaźników

1 25A Centralny zamek
2 15A Zestaw wskaźników / poduszka powietrzna / napinacze pasów bezpieczeństwa / dekoder / alarm antywłamaniowy / pamięć fotela kierowcy;
3 25A Silniki wycieraczek i spryskiwaczy przedniej szyby
4 15A Kierunkowskazy/Alarm
5 25A Hamowanie elektromagnetyczne wsteczne silnika wycieraczek szyby przedniej
6 10A Zegar/urządzenia pamięciowe jednostek elektronicznych i odbiornik radiowy/elektryczny napęd lusterek wstecznych/syrena alarmowa
7 10A Światła cofania (dla modeli z automatyczną skrzynią biegów)
8 15A Lewy reflektor świateł drogowych
9 15A Światło drogowe prawego reflektora
10 25A brzęczyk
11 20A Wentylator elektryczny układu chłodzenia silnika
12 10A Prawa lampa boczna / sygnalizator brzęczyka o niewyłączonym oświetleniu / podświetlenie tablicy rozdzielczej / ściemniacz podświetlenia tablicy rozdzielczej / przekaźnik przełączający dzień-noc / jednostka kontroli stanu lamp
13 20A Silnik wycieraczki tylnej szyby / odmrażacz tylnej szyby / elektryczny odmrażacz szyby przedniej / światła cofania / brzęczyk – wyłączenie światła / sterowanie nagrzewnicą
14 Podgrzewacze siedzeń 20A
15 15A Światła hamowania / tempomat / przekaźnik-przerywacz kierunkowskazów i alarm / jednostka sterująca kondycją lamp
16 15A lewy reflektor świateł mijania/zdalne sterowanie zasięgiem reflektorów;
17 15A Światło mijania prawego reflektora
18 5A Automatyczna skrzynia biegów
19 5A ABS
20 5A Adaptacyjne wspomaganie kierownicy
21 30A „+” za stacyjką
22 10A Lewe tylne światło/oświetlenie/kontrolka kondycji lampy
23 5A telefon komórkowy
24 30A Silnik szyberdachu
25 10A Podgrzewane lusterka boczne
26 Układ wtryskowy 2A
27 15A Oświetlenie wnętrza i bagażnika / wyłącznik bezpieczeństwa dziecka / alarm antywłamaniowy;
28 25A światła przeciwmgielne
29 25A Pamięć fotela kierowcy
30 20A Sterowanie radiem / ogrzewaniem / bezpiecznik zapalniczki.
31 10A Tylne światło przeciwmgielne
32 10A Światło zegara i wyświetlacza / alarm antywłamaniowy / pamięć pozycji fotela kierowcy
33 15A Amortyzatory o zmiennej sztywności
34 Fotel pasażera z zasilaniem 40A
35 40A Elektryczna szyba drzwi pasażera
36 40A Elektrycznie sterowane drzwi kierowcy
37 50A system klimatyzacji
38 40A Podgrzewana tylna szyba

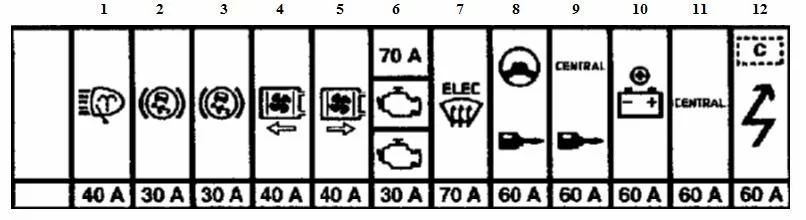

Komora silnika

Bezpieczniki znajdują się obok akumulatora, po lewej stronie.

Renault Laguna I (1994-2001) - schematy bezpieczników i przekaźników

Opis

  1. 40A – Silnik spryskiwacza reflektorów
  2. 30A – ABS
  3. 30А – ABS
  4. 40A – Wentylator elektryczny układu chłodzenia silnika lewy
  5. 40A – Wentylator elektryczny układu chłodzenia silnika, prawy
  6. 30A – Układ wtryskowy lub podgrzewanie silnika wysokoprężnego (70 A)
  7. 70A – Przekaźnik do włączania elektrycznej nagrzewnicy przedniej szyby
  8. 60A – „+” przed stacyjką z systemem antykradzieżowym
  9. 60A – Przekaźnik po stacyjce
  10. 60A – akumulator „+”, wnętrze
  11. 60A – konsola środkowa
  12. 60A – Odłączenie odbiorców energii elektrycznej

Elementy przekaźnikowe znajdują się osobno.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
