Renault Clio III (2006-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Clio III z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012. Renault Clio III to trzecia generacja popularnego modelu Clio, który był produkowany w latach 2005-2012. Jest to kompaktowy samochód, który wprowadził wiele innowacji i udoskonaleń w porównaniu do poprzednich wersji. Pod […]

07/13/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Renault Clio III z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Renault Clio III to trzecia generacja popularnego modelu Clio, który był produkowany w latach 2005-2012. Jest to kompaktowy samochód, który wprowadził wiele innowacji i udoskonaleń w porównaniu do poprzednich wersji.

Pod względem designu, Renault Clio III prezentuje bardziej awangardowe i dynamiczne linie nadwozia. Zyskał on bardziej zaokrąglone kształty, z charakterystycznymi reflektorami i wyraźnymi przetłoczeniami. To sprawia, że samochód wygląda nowocześnie i atrakcyjnie, przyciągając wzrok na drodze.

Wnętrze Renault Clio III zostało zaprojektowane z myślą o ergonomii i wygodzie pasażerów. Zastosowano wysokiej jakości materiały, a układ deski rozdzielczej jest intuicyjny i łatwy w obsłudze. Przestrzeń kabiny jest dobrze wykorzystana, zapewniając wygodne miejsce zarówno dla kierowcy, jak i pasażerów.

Renault Clio III był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi, dieselowymi oraz wersją sportową Renault Sport. Silniki oferowały dobrą wydajność i oszczędność paliwa, zapewniając zrównoważone osiągi. Dostępne były również różne warianty skrzyń biegów, w tym manualne i automatyczne, które umożliwiały dopasowanie do preferencji i stylu jazdy.

W zakresie wyposażenia, Renault Clio III oferował wiele opcji i funkcji, takich jak klimatyzacja, system multimedialny, system nawigacji GPS, elektrycznie sterowane szyby i lusterka, tempomat, czujniki parkowania i wiele innych. Wersje wyposażone w system audio były kompatybilne z różnymi nośnikami, umożliwiając odtwarzanie muzyki z różnych źródeł.

Renault Clio III został również wyposażony w zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP (elektroniczny program stabilizacji), poduszki powietrzne i systemy kontroli trakcji. To sprawiało, że samochód był bezpieczny podczas jazdy, zapewniając ochronę dla kierowcy i pasażerów.

Ponadto, Renault Clio III oferował elastyczną przestrzeń bagażową, z możliwością składania tylnej kanapy i regulowania przestrzeni, co pozwalało na łatwe dostosowanie samochodu do różnych potrzeb transportowych.

Renault Clio III zdobył dużą popularność na rynku, zarówno wśród klientów indywidualnych, jak i flotowych. Dzięki swojemu nowoczesnemu wyglądowi, komfortowi jazdy, oszczędności paliwa i bezpieczeństwu, stał się atrakcyjną opcją w segmencie kompaktowych samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Renault Kangoo I (1997-2008) - schematy bezpieczników i przekaźników

Przedział pasażerski

W zależności od pojazdu, otwórz pokrywę po prawej stronie kierownicy lub schowka.

Aby zidentyfikować bezpieczniki, patrz naklejka z rozmieszczeniem bezpieczników.

Panel przyrządów

Renault Clio III (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Przekaźnik obwodów głównych zapłonu 1
F1 30A Wskaźniki (bez systemu otwierania pojazdu bez kluczyka)
F1 15A Silnik wycieraczki tylnej szyby (z systemem dostępu bezkluczykowego)
F2 15A Moduł sterowania klimatyzacji;

Wyposażenie pomocnicze;

Tablica przyrządów.

F3 7,5A Moduł sterujący lusterkiem zewnętrznym;

Lampy wewnętrzne;

Lampy lusterek kosmetycznych.

F4 15A Złącze łącza danych (DLC);Klaksony.
F5
10A
Nieużywane (z systemem bezkluczykowego dostępu);

Lampka schowka;

Lampka przestrzeni ładunkowej (bez systemu bezkluczykowego).

F6 25A Centralny zamek;

Elektryczny silnik szyby, sterownik.

F7
25A
Nie używane (z systemem otwierania pojazdu bez kluczyka);Podwójny przełącznik szyb, drzwi kierowcy (bez systemu otwierania pojazdu bez kluczyka).
F8 10 A Moduł sterujący ABS
F9 15A Zapalniczka
F10 20A Moduł sterujący silnika dmuchawy klimatyzacji/nagrzewnicy (ręczna regulacja temperatury)
F11 20A Moduł sterowania silnikiem dmuchawy klimatyzacji/nagrzewnicy (automatyczna kontrola temperatury)
F12 15A Moduł sterujący klimatyzacji;

Panel sterowania funkcją klimatyzacji/ogrzewania;

Klakson systemu alarmowego;

Zespół audio;

Skrzynka bezpieczników/płyta przekaźników;

Deska rozdzielcza 2-przekaźnik 6/7;

Podgrzewane fotele;

Wielofunkcyjny moduł sterujący;

Pompa spryskiwacza tylnej szyby;

Moduł sterowania funkcją kierownicy;

Moduł sterowania telefonicznego;

Pompa spryskiwacza szyby przedniej.

F13 10 A Przełącznik położenia pedału hamulca (BPP);

Skrzynka bezpieczników/płyta przekaźnika;

Konsola 2-przekaźnik 3.

F14
5A
Nieużywane (z systemem bezkluczykowego dostępu);

Czujnik światła;

Moduł sterujący lusterkiem zewnętrznym;

Lampy wewnętrzne;

Czujnik deszczu;

Lampki lusterek kosmetycznych;

Wycieraczka szyby przedniej (bez systemu bezkluczykowego dostępu).

F15
20A
Nieużywane (z systemem bezkluczykowego dostępu);

Silnik wycieraczki tylnej szyby (bez systemu bezkluczykowego dostępu).

F 16 30A
15A
Wskaźniki (z systemem dostępu bezkluczykowego);

Moduł sterujący immobilizera (bez systemu dostępu bezkluczykowego).

F17 30A Centralny zamek
F18 15A Moduł sterujący lusterek bocznych;

Lampki wewnętrzne;

Lampki lusterek kosmetycznych (z systemem bezkluczykowego otwierania);

Wielofunkcyjny moduł sterujący (bez systemu otwierania bezkluczykowego).

F19 5A Dmuchawa czujnika temperatury w samochodzie
F20 25A Silnik elektryczny szyby pasażera
F21 Elektryczna dioda szyby tylnej



Bezpieczniki z wyłącznikami konsumenckimi

Renault Clio III (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Elektryczny przekaźnik szyb, kierowca
2
3 Przekaźnik świateł stopu
4
5
6 Przekaźnik szyby elektrycznej – tył 1
7 Przekaźnik szyby elektrycznej – tył 2
F1
F2 20A Podgrzewane siedzenia
F3 15A Szyberdach
F4 25A Elektryczne szyby tylne
F5
F6

Komora silnika

Skrzynka bezpieczników znajduje się po lewej stronie komory silnika.

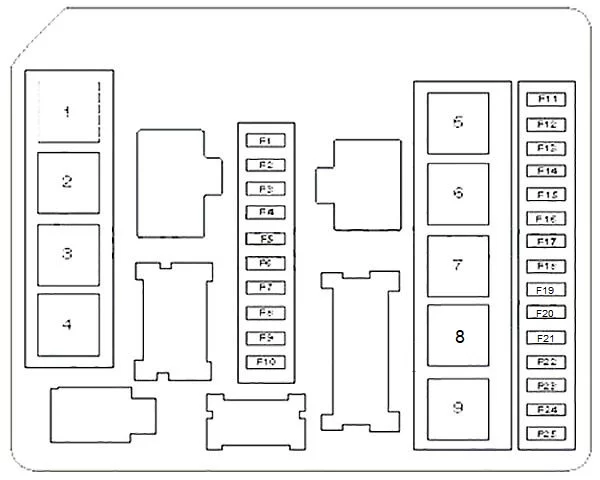

Renault Clio III (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Podgrzewany przekaźnik tylnej szyby
2 Przekaźnik sterowania silnikiem (EC) – z wyjątkiem K9K764
3 Przekaźnik świateł mijania
4 Przekaźnik świateł przeciwmgielnych
5 Przekaźnik silnika rozrusznika
6
7 Przekaźnik silnika dmuchawy chłodziwa silnika, szybki 1
8 Przekaźnik silnika dmuchawy chłodziwa silnika, niska prędkość 2
9 Przekaźnik głównych obwodów zapłonu 2
F1 25A Moduł sterujący ABS
F2
F3 10 A Reflektor świateł drogowych prawy
F4 10 A Reflektor świateł drogowych lewy
F5 10 A Moduł sterujący klimatyzacji;

Centralny zamek;

Przełącznik tempomatu;

Silnik szyby elektrycznej, tylna prawa;

System ABS/ESP;

Wyświetlacz wielofunkcyjny;

Lampy boczne prawe;

Lampy tylne prawe.

F6 10 A Zespół audio;

Centralny zamek;

Zapalniczka;

Przełącznik regulacji lusterek bocznych;

Podwójny przełącznik szyby elektrycznej, drzwi kierowcy;

Silnik szyby elektrycznej, tylna lewa;

Przełącznik szyby elektrycznej, drzwi pasażera;

Moduł sterujący regulacją reflektorów;

Lampa tablicy rejestracyjnej;

Pomoc w parkowaniu;

Lampy po lewej stronie;

Tylne lampy po lewej stronie;

System kontroli trakcji (TCS).

F7 15 A Pomocniczy przekaźnik nagrzewnicy 1/2;

Przełącznik cofania tempomatu;

Złącze łącza danych (DLC);

Elektryczne wspomaganie kierownicy;

Moduł sterujący reflektorami wyładowczymi;

Wielofunkcyjny moduł sterujący;

Przełącznik wyboru trybu skrzyni biegów;

Lampka selektora skrzyni biegów;

Moduł sterujący monitora ciśnienia w oponach.

F8 20A Silnik wycieraczek szyby przedniej
F9 15A Silnik regulacji reflektorów, prawy;

Światła mijania reflektorów, prawy.

F10 15A Silnik regulacji reflektorów lewy;

Światła mijania przednie po lewej stronie.

F11 10 A Sprzęgło sprężarki klimatyzacji
F12
F13 25A Elektromagnes rozrusznika
F14 20 A Moduł kontroli skrzyni biegów (TCM)
F15
F 16 15A Podgrzewana tylna szyba
F17 15A Przekaźnik pompy spryskiwaczy reflektorów
F18 5 A Moduł kontroli skrzyni biegów (TCM)
F19
F20 10 A Lampy cofania
F21 20A Cewki zapłonowe
F22 20A Moduł sterujący silnika (ECM)
F23 10 A Moduł sterujący dodatkowego systemu przytrzymującego (SRS)
F24 10 A Moduł sterujący silnika (ECM);

Elektromagnes blokady kolumny kierownicy – ​​z systemem dostępu bezkluczykowego.

F25 20A Przednie światła przeciwmgielne



Skrzynka bezpieczników zasilania

Renault Clio III (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Przekaźnik pompy spryskiwaczy reflektorów 1
2 Przekaźnik pompy spryskiwaczy reflektorów 2
3 Przekaźnik reflektora wyładowczego
F1 30A Przekaźnik sterowania silnikiem (EC) – K9K764
F2 30A Przekaźnik pompy skrzyni biegów – D4F764 (sekwencyjna mechaniczna skrzynia biegów)
F3 30A Silnik dmuchawy chłodziwa silnika-K9K766,D4F764 (sekwencyjna mechaniczna skrzynia biegów)
F4 30A Silnik dmuchawy chłodziwa silnika -K4M, K4J, D4F(MT)
F5 50A Skrzynka bezpieczników/płyta przekaźnika;

Konsola 2 bezpieczniki F2-F4.

F6 80A Grzałka pomocnicza 1/2
F7
F8 50A Moduł sterujący ABS
F9
F10
F11
F12 10 A Przekaźnik reflektora wyładowczego

Główne bezpieczniki

Renault Clio III (2006-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 350A Skrzynka bezpieczników/płyta przekaźników, komora silnika 2 bezpieczniki F2-F8;Skrzynka bezpieczników/płyta przekaźników, komora silnika 3 bezpieczniki F2/F3.
F2 70A Skrzynka bezpieczników/płyta przekaźników, konsola 1 -bezpieczniki F16-F18;Skrzynka bezpieczników/płyta przekaźników, komora silnika 2 bezpieczniki F1.
F3 60A Elektryczne wspomaganie kierownicy
F4 70A Skrzynka bezpieczników/płyta przekaźnika, konsola 1 – bezpieczniki F1-F6/F20, przekaźnik 1
F5 60A Wielofunkcyjny moduł sterujący
