W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Panamera II z lat: 2017, 2018, 2019, 2020, 2021. Porsche Panamera II (2017-2021) to druga generacja modelu Panamera, który zadebiutował na rynku w 2016 roku. Samochód został poddany gruntownej modernizacji i otrzymał nowoczesny design, silniejsze jednostki napędowe oraz szereg ulepszeń technologicznych. Na […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Panamera II z lat: 2017, 2018, 2019, 2020, 2021.
Porsche Panamera II (2017-2021) to druga generacja modelu Panamera, który zadebiutował na rynku w 2016 roku. Samochód został poddany gruntownej modernizacji i otrzymał nowoczesny design, silniejsze jednostki napędowe oraz szereg ulepszeń technologicznych.
Na zewnątrz samochód zyskał bardziej aerodynamiczne kształty, z mocno opadającą linią dachu, a także większe wloty powietrza oraz subtelnie przeprojektowane reflektory i zderzaki. W środku z kolei, Panamera II oferuje przestronne wnętrze z nowoczesnymi funkcjami, w tym dużym ekranem dotykowym, systemem multimedialnym z Apple CarPlay i Android Auto, systemem dźwiękowym Burmester oraz klimatyzacją czterostrefową.
Porsche Panamera II została wyposażona w szereg nowych jednostek napędowych, w tym benzynowe i hybrydowe warianty. Najmocniejszym z nich jest model Turbo S E-Hybrid, który łączy w sobie silnik benzynowy V8 o pojemności 4,0 litra oraz silnik elektryczny, co pozwala na osiągnięcie mocy 680 KM. Wszystkie modele Panamery II oferują doskonałe osiągi, a w połączeniu z 8-biegową skrzynią biegów PDK oraz napędem na wszystkie koła, zapewniają doskonałą dynamikę jazdy.
W zakresie bezpieczeństwa i asystentów kierowcy, Porsche Panamera II oferuje szereg funkcji, w tym adaptacyjny tempomat, asystenta pasa ruchu, systemy ostrzegające przed niebezpieczeństwem kolizji, a także aktywny system stabilizacji toru jazdy i systemy kontroli trakcji i hamowania.
Podsumowując, Porsche Panamera II (2017-2021) to luksusowy i sportowy sedan, który łączy w sobie wyjątkową dynamikę jazdy z luksusowym wnętrzem oraz najnowszymi technologiami. Samochód ten stanowi doskonałą propozycję dla wymagających klientów, którzy poszukują wyjątkowego pojazdu, łączącego w sobie sportową jazdę i komfortową podróż.

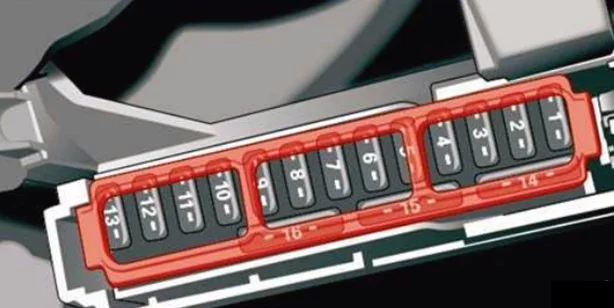

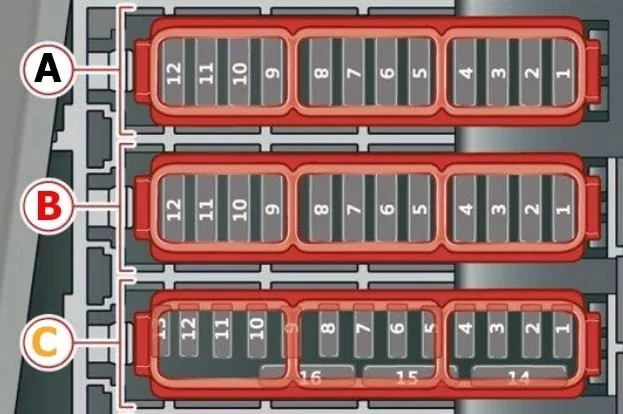

Numeracja gniazd bezpieczników jest wydrukowana lub wytłoczona na wewnętrznej stronie pokrywy lub na podstawce bezpiecznika.
Nieprzypisane gniazda bezpieczników nie są wymienione w poniższych zestawieniach.
Jeśli ten sam bezpiecznik przepala się wielokrotnie, należy natychmiast usunąć przyczynę usterki.
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Klaster instrumentów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Diagnostyka pokładowa (OBD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Obsługa tylnej konsoli środkowej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Przełącznik kolumny kierownicy
Ogrzewanie kierownicy |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Wyświetlacz dotykowy z tyłu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Elektryczna regulacja kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Obsługa konsoli środkowej z przodu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Przełącznik elektrycznego hamulca postojowego
Przełącznik światła |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Opis |
| 2 | PCM |
| 4 | Pomocnicza jednostka połączeniowa audio/wideo |
| 8 | Jednostka sterująca klimatyzacją |
| 9 | Wyświetlacz dotykowy w desce rozdzielczej |
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Przekaźnik pompy płynu chłodzącego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Jednostka sterująca nagrzewnicą pomocniczą | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | E-hybrydowa energoelektronika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | E-hybrydowe zarządzanie baterią | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | E-hybrydowy silnik elektryczny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Panel przełączników | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Czujniki tlenu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Jednostka sterująca BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Gniazda elektryczne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Schowek na smartfon, przód | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Schowek na smartfon, tył | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Opis |
| 1 | Wentylacja siedzeń, fotele przednie |
| 2 | Wentylacja siedzeń, tylne siedzenia |
| 3 | Jonizator, czujnik nasłonecznienia |
| 4 | Jednostka sterująca PSM |
| 6 | Elektryczny wzmacniacz hamulca |
| 7 | Jednostka sterująca przetwarzaniem obrazu |
| 8 | Elektronika reflektorów |
| 9 | Jednostka sterująca siłownika dźwięku |
| 10 | System klimatyzacji |
| 11 | Jednostka sterująca wspomagania widoku nocnego |
| 12 | Jednostka sterująca PVTS |
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Silnik benzynowy: Cewki zapłonowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Elektronika silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Diagnostyka wycieków ze zbiornika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Wykrywanie nieszczelności zbiornika E-Hybrid | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektronika silnika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Wentylator chłodnicy, żaluzje chłodzące | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Klapy układu wydechowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Silnik benzynowy: Cylinder odcięty | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Opis |
| 1 | Silnik benzynowy: Układ sterowania silnikiem |
| 2 | Włącznik świateł hamowania |
| 7 | Układ sterowania silnikiem |
| 8 | Dobieg pompy płynu chłodzącego |
