Porsche Panamera I (2010-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Panamera I z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016. Porsche Panamera I to luksusowy samochód sportowy klasy wyższej produkowany przez niemiecką firmę Porsche w latach 2010-2016. Był to pierwszy model w historii marki, który łączył cechy limuzyny z wydajnością samochodu […]

05/14/2023
Czas czytania: 7 minut
Porsche Panamera I (2010-2016) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Panamera I z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Porsche Panamera I to luksusowy samochód sportowy klasy wyższej produkowany przez niemiecką firmę Porsche w latach 2010-2016. Był to pierwszy model w historii marki, który łączył cechy limuzyny z wydajnością samochodu sportowego.

Porsche Panamera I oferowała szeroką gamę silników benzynowych oraz diesel. Wersje benzynowe obejmowały silniki V6 o pojemności 3,6 i 3,0 litra, V8 o pojemności 4,8 i 4,6 litra oraz V8 turbodoładowany o pojemności 4,8 litra. Silnik diesel miał pojemność 3,0 litra i generował moc 250 KM. Dostępna była także wersja hybrydowa, która składała się z silnika V6 o pojemności 3,0 litra i silnika elektrycznego, osiągając łączną moc 380 KM.

Wnętrze Panamery I charakteryzowało się wysokiej jakości materiałami wykończeniowymi i innowacyjnymi rozwiązaniami technologicznymi. Na uwagę zasługiwał m.in. system Porsche Communication Management (PCM) z 7-calowym ekranem dotykowym, system nagłośnienia marki Bose oraz adaptacyjne fotele z funkcją wentylacji.

W gamie wyposażenia Panamery I znalazło się wiele zaawansowanych systemów bezpieczeństwa i asystujących kierowcy. Standardowo montowano m.in. system kontroli trakcji Porsche Stability Management (PSM), system kontroli ciśnienia w oponach oraz system nawigacji satelitarnej. Dostępne było także wiele opcjonalnych systemów, takich jak adaptacyjny tempomat, system ostrzegania przed niezamierzoną zmianą pasa ruchu czy kamera cofania.

Porsche Panamera I cieszyła się dużą popularnością wśród miłośników samochodów luksusowych, którzy poszukiwali auta łączącego wydajność z komfortem podróży. Model ten zyskał również uznanie za swoje sportowe osiągi, które czyniły go jednym z najbardziej imponujących samochodów w swojej klasie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

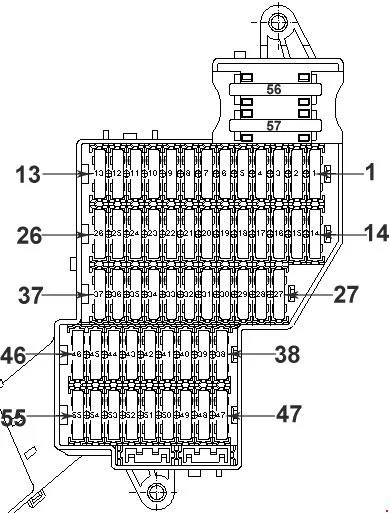

Skrzynka bezpieczników po lewej stronie deski rozdzielczej

Porsche Panamera I (2010-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Przełącznik kolumny kierownicy 7,5
2 Odkurzacz do instrumentów 7,5
3 PCM 3.1/CDR 31 10
4 Instrument dodatkowy 5
5 Klimatyzacja przód+tył 10
6 Kamera cofania;

Widok przestrzenny (2014-2016);

5
7 HD: Przycisk elektrycznego hamulca postojowego 5
8 2010-2013:
LHD: Centralny zamek tylnych lewych drzwi
RHD: Centralny zamek lewych drzwi
10
9 LHD: Regulacja kolumny kierownicy
2014-2016: Hybrydowy: Jednostka sterująca Tiptronic S
15
10 LHD: jednostka sterująca PDK 25
11 Szyby elektryczne, tylne lewe 25
12 Szyby elektryczne, przednie lewe 25
13 2010-2013: ParkAssist
2014-2016; Hybrydowy: czujnik pedału
5
14 2010-2013:Reflektor ksenonowy, lewy
2014-2016:Reflektor ksenonowy/bi-ksenonowy/LED, lewy
15
15 Lusterko wewnętrzne
Gniazdo diagnostyczne
ParkAssist (2014-2016)
Przednia kamera (2014-2016)
5
16 LHD: jednostka sterująca PDK, czujnik sprzęgła
RHD: klimatyzacja, czujnik nasłonecznienia
LHD; Hybrydowy: jednostka sterująca skrzynią biegów, dźwignia zmiany biegów (2014-2016)
5/10
17 Hybrydowy: energoelektronika, siłownik wrzeciona 5
18 Hybrydowy: wspomaganie kierownicy 5
19 2014-2016: Jednostka sterująca PDLS/PDLS PLUS 5
20 LHD: jednostka sterująca stacyjki, włącznik światła
RHD: tuner telewizyjny
5
21 LHD; 2010-2013:Centralny zamek przednich lewych drzwi 10
21 LHD; 2014-2016: Centralny zamek przednich lewych drzwi 25
21 RHD: ładowarka do telefonu komórkowego 5
22 Blokada kolumny kierownicy 5
23 LHD: Kierunkowskaz tylny prawy;
Światło obrysowe lewe przednie;

Światło mijania prawe;

Światło drogowe prawe;

Światło drogowe;
Boczne kierunkowskazy przednie;
Światło zakrętowe lewe przednie;
Stacyjka;
Dwutonowe klaksony;
PSM
Przekaźnik rozrusznika;

Wyłącznik świateł awaryjnych;

Dioda LED;
Oświetlenie stacyjki;

Kierunkowskaz, przedni lewy/prawy;
Oświetlenie przestrzeni na nogi;
Stacyjka, Blokada zapobiegająca wyjęciu;
Zawory sterujące wspomaganiem kierownicy;
Podgrzewane dysze spryskiwaczy;

30
24 LHD: Kierunkowskaz tylny lewy;
Światło obrysowe prawe przednie;

Światło mijania lewe;

Światło drogowe lewe;
Światło zakrętowe prawy przedni;
Elementy żaluzjowe prawe/lewe;
Wentylacja aktywnego hamulca otwarta/zamknięta;
Podgrzewane dysze spryskiwaczy;
Pokrywa komory silnika;
Regulacja wiązki reflektorów;

30
25 LHD:
Blokada kolumny kierownicy
Klapka wlewu zamknięta/otwarta
Pompka spryskiwacza przedniej/tylnej szyby
Servotronic (2014-2016)
15
26 LHD: Układ czyszczenia reflektorów 30
27 Cewki zapłonowe 15
28 2014-2016:
Hybrydowy: sterownik wałka rozrządu zestaw 1, sterownik wałka rozrządu zestaw 2, zawór klapy rezonansowej
15
28 2014-2016:
GTS: Zawór, klapka filtra powietrza
5
29 Czujnik poziomu oleju, czujnik wałka rozrządu 7,5
30 Czujniki tlenu za katalizatorem 7,5
31 Elektryczne zawory sterujące silnika 15
31 2014-2016:
Hybrydowy: Przekaźnik pompy powietrza wtórnego 1, aktywator przekaźnika pompy próżniowej, pompa diagnostyczna nieszczelności zbiornika
5
32 Jednostka sterująca silnika 20
33 2010-2013: Uruchomienie wentylatora, detekcja nieszczelności zbiornika 10
33 2014-2016: Siłownik wentylatora 5
34 Zawory do silnika 10
34 2014-2016:
Hybryda: Zawór regulacji przepływu, odpowietrzenie zbiornika, zawór odcinający wodę chłodzącą, zawór regulacji ciśnienia oleju, zawór powietrza wtórnego 1, zawór powietrza wtórnego 2, zawór głównej pompy wody, zawór wody 3 maszyna elektryczna
30
35 Czujniki tlenu przed katalizatorem 10
36 2014-2016:
Nie hybrydowy: Wykrywanie wycieków ze zbiornika/zawór odcinający wodę chłodzącą
Hybrydowy: Przekaźnik pompy oleju przekładniowego
5
37 2014-2016:
Hybrydowy: Pompa dobiegowa płynu chłodzącego, czujnik poziomu oleju, pompa wodna do obwodu wysokiej temperatury
15
38 Przednia zapalniczka, gniazdo w bagażniku 20
39 Regulacja fotela przedniego lewego bez pamięci 30
40 RHD: Gniazda w konsoli środkowej, schowek 20
41 Jednostka sterująca PSM 10
42 Oświetlenie wewnętrzne w konsoli sufitowej 7,5
43 2014-2016: Tempomat adaptacyjny (ACC) 5
44 2014-2016:
Hybrydowy: Siłownik wrzeciona
30
45 2014-2016:
Hybryda: Energoelektronika
5
46 2014-2016:
Hybrydowy: system akumulatorów wysokonapięciowych
15
47 Dach przesuwno-uchylny 30
48 Wycieraczki 30
49 Jednostka sterująca silnika 5
50 2014-2016:
Hybrydowy: Zawór 2/3-drogowy, Przekaźnik pompy wodnej, Przekaźnik klimatyzatora
7,5
51 Regulacja fotela przedniego lewego z pamięcią 30
52 Regulacja siedzenia, tył lewy 20
53 Pompa cyrkulacyjna 10
54 Czujnik deszczu 5
55 2014-2016: Nagrzewnica pomocnicza 30
56 Nieużywany
57 Wentylator układu klimatyzacji 40

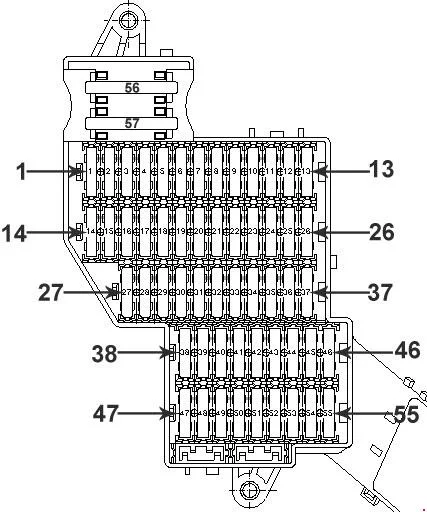

Skrzynka bezpieczników po prawej stronie deski rozdzielczej

Porsche Panamera I (2010-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Jednostka sterująca monitorowania ciśnienia w oponach 5
2 Nieużywany
3 Ogrzewanie siedzenia, przód 30
4 Ogrzewanie siedzeń, tył 30
5 Regulacja siedzenia, tył prawy 20
6 Nieużywany
7 Nieużywany
8 Regulacja fotela przedniego prawego z pamięcią 30
9 RHD: Przycisk elektrycznego hamulca postojowego 5
10 LHD: Słuchawka, ładowarka do telefonu komórkowego
RHD: Regulacja kolumny kierownicy
5
15
11 LHD: tuner telewizyjny
RHD: jednostka sterująca PDK
5
25
12 LHD: Telefon 5
13 Nieużywany
14 2010-2013:Reflektor ksenonowy prawy
2014-2016:Reflektor ksenonowy/bi-ksenonowy/LED prawy
15
7.5
15 Nieużywany
16 RHD; 2010-2013: Gniazdo diagnostyczne
2014-2016: Kamera przednia
5
17 Jednostka sterująca PSM 5
18 LHD: klimatyzacja, czujnik nasłonecznienia, czujnik ciśnienia czynnika chłodniczego (2014-2016), czujnik jakości powietrza (2014-2016)
RHD: czujnik sprzęgła jednostki sterującej PDK
5
18 2014-2016:
RHD; Hybrydowy: jednostka sterująca skrzynią biegów, dźwignia zmiany biegów
10
19 Otwieracz drzwi garażowych 10
20 Jednostka sterująca poduszką powietrzną 7,5
21 2014-2016: Jednostka sterująca funkcją wykrywania masy 5
22 Przełącznik kolumny kierownicy 5
23 Adaptacyjny tempomat (ACC) 5
24 Wentylacja siedzeń, fotele przednie 7,5
25 Wentylacja siedzeń, tylne siedzenia 7,5
26 Nieużywany
27 Gniazdo konsoli środkowej z przodu, gniazdo zapalniczki z tyłu 20
28 Regulacja fotela przedniego prawego bez pamięci 30
29 LHD: Gniazdo w konsoli środkowej z tyłu, gniazdo w schowku podręcznym, gniazdo w dużej konsoli środkowej z tyłu 20
30 2014-2016: Gniazdo 110 V w dużej tylnej konsoli środkowej 30
31 Fajne pudełko 15
32 Rozrywka dla tylnych siedzeń 7,5
33 RHD: Kierunkowskaz tylny prawy;
Światło obrysowe lewe przednie;

Światło mijania prawe;

Światło drogowe prawe;

Światło drogowe boczne;

Kierunkowskazy przednie;
Światło zakrętowe lewe przednie;
Stacyjka
Dwutonowe klaksony;
PSM;
Przekaźnik rozrusznika;

Wyłącznik świateł awaryjnych;

Dioda LED;
Oświetlenie stacyjki;

Kierunkowskaz, przedni lewy/prawy;
Oświetlenie przestrzeni na nogi;
Stacyjka Blokada zapobiegająca wyjęciu;
Zawory sterujące wspomaganiem kierownicy;
Podgrzewane dysze spryskiwaczy;

30
34 RHD: Kierunkowskaz tylny lewy;
Światło obrysowe prawy przedni;

Światło mijania lewe;

Światło drogowe lewe;
Światło zakrętowe prawy przedni;
Elementy żaluzjowe prawe/lewe;
Wentylacja aktywnego hamulca otwarta/zamknięta;
Podgrzewane dysze spryskiwaczy;
Pokrywa komory silnika;
Regulacja wiązki reflektorów;

30
35 RHD:
Blokada kolumny kierownicy
Klapka wlewu zamknięta/otwarta
Pompka spryskiwacza przedniej/tylnej szyby
Servotronic (2014-2016)
15
36 RHD: Układ czyszczenia reflektorów 30
37 Nieużywany
38 Nieużywany
39 Jednostka sterująca PSM 25
40 2010-2013:
LHD: Centralny zamek przednich/tylnych prawych drzwi
10
41 Szyby elektryczne, przednie prawe 25
42 Szyby elektryczne, tylne prawe 25
43 Klakson alarmowy 5
44 System śledzenia pojazdów VTS 5
45 2014-2016:
Hybryda: ładowarka wysokiego napięcia
5
46 Nieużywany
47 Jednostka sterująca pompą paliwa 25
48 Klakson (dwutonowy) 15
49 Gniazdo diagnostyczne 5
50 2010-2013:
RHD: Jednostka sterująca stacyjki, włącznik świateł
5
51 2010-2013:
RHD: Centralny zamek przednich prawych drzwi
10
52 2010-2013:
RHD: Blokada kolumny kierownicy
5
53 Nieużywany
54 Nieużywany
55 Nieużywany
56 Nieużywany
57 2010-2013: Jednostka sterująca pompą PSM 40

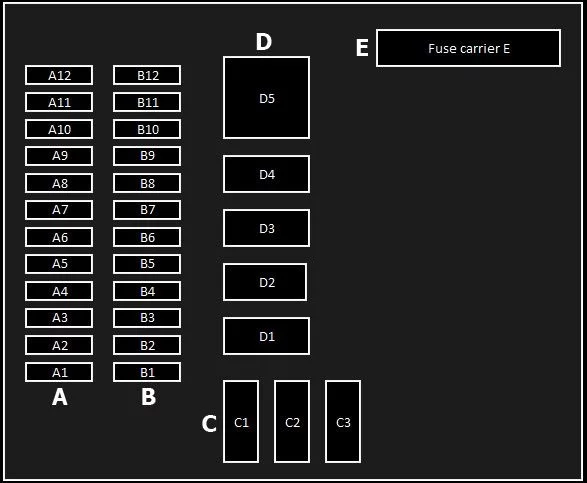

Skrzynka bezpieczników w bagażniku

Panamera:
Skrzynka bezpieczników znajduje się w bagażniku pod panelem podłogowym i zestawem narzędzi.

Porsche Panamera I (2010-2016) - schematy bezpieczników i przekaźników



Panamera S E-Hybrid:
Skrzynka bezpieczników znajduje się po lewej stronie bagażnika pod osłoną.

Porsche Panamera I (2010-2016) - schematy bezpieczników i przekaźników

Porsche Panamera I (2010-2016) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
Uchwyt bezpiecznika A
A1 Nieużywany
A2 2014-2016: Klapa spojlera (Turbo) 10
A3 2010-2013: Wzmacniacz audio (Burmester)
2010-2013: Wzmacniacz audio (ASK Sound, Bose)
30
25
A4 Jednostka sterująca Start/Stop 30
A5 Jednostka sterująca Start/Stop 30
A6 Blokada mechanizmu różnicowego 10
A7 Blokada mechanizmu różnicowego 30
A7 2014-2016:
Hybryda: Wzmacniacz audio (ASK Sound, Bose)
25
A8 Subwoofer (Bose, Burmester) 30
A9 Tylna klapa podnoszona mechanicznie 25
A10 Jednostka sterująca PASM 25
A11 Oświetlenie bagażnika 25
A12 Jednostka sterująca PDCC 10
Uchwyt bezpiecznika В
B1 Światła do jazdy dziennej prawe
Światło pozycyjne prawe
Światło cofania Prawe
tylne światło przeciwmgielneLewe światło hamowania
Podnoszone światło hamowania
Roleta przeciwsłoneczna
Elektryczna blokada kolumny kierownicy
Wycieraczka tylna
Podgrzewana szyba tylna
Czujnik nadzoru wnętrza/przechyłu
PASM
Jednostka sterująca silnika
Światła bezpieczeństwa/krawężnikowe, przednie drzwi
Oświetlenie wnętrza/lampka do czytania z przoduOświetlenie wnętrza z tyłuOświetlenie orientacyjneOświetlenie tablicy rejestracyjnej
Prędkość obrotowa silnika

Nadajniki w hali 1 +3
Oświetlenie wnętrza

15
B2 Światła do jazdy dziennej, lewe

Światło tylne, lewe
Światło cofania, lewe
Tylne światło przeciwmgielne, prawe
Światło hamowania, lewe
Światła bezpieczeństwa/krawężnikowe, tylne drzwi
Sterowanie klapą wydechu

Klapa wlewu paliwa
Wysuwanie/wsuwanie spojlera

15
B3 Mechanizm zamykania tylnej
klapy Otwarta klapa wlewu
Wsuwanie/wysuwanie tylnego spojlera
Roleta przeciwsłoneczna
30
B4 Klakson alarmowy 15
B5 Jednostka sterująca bramą 5
B6 Ogrzewana tylna szyba 20
B7 Jednostka sterująca PASM 5
B8 Jednostka sterująca bramą 5
B9 Elektryczny hamulec postojowy 5
B10 Blokada mechanizmu różnicowego 10
B11 Jednostka sterująca PDCC
2014-2016:
Hybrydowy: system akumulatorów wysokiego napięcia
10
Uchwyt bezpiecznika C
C1 Kompresor PASM 40
C2 Elektryczny hamulec postojowy 40
C3 Nieużywany
Nośnik przekaźnika D
D1 Ogrzewana tylna szyba
D2 Nieużywany
D3 Klapa spoilera (Turbo)
Hybrydowy: Zawór odcinający przekaźnika agregatu chłodniczego (wymiennik ciepła)
D4 Klapka spoilera (Turbo)
D5 Kompresor PASM
Uchwyt bezpiecznika E (nie silnik hybrydowy)
Standardowy wzmacniacz audio 5
ASK Sound, wzmacniacz audio Bose 25
Wzmacniacz audio Burmester® 30

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Ostatnie komentarze
    Copyright ©2024 Bezpieczniki24.pl.
