W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Cayenne 92A/E2 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017. Porsche Cayenne 92A/E2 to druga generacja luksusowego SUV-a Porsche, którego produkcja rozpoczęła się w 2010 roku. Został zaprojektowany jako bardziej zaawansowana i zmodernizowana wersja poprzednika, modelu 9PA/E1. 92A/E2 oferuje trzy warianty […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Cayenne 92A/E2 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Porsche Cayenne 92A/E2 to druga generacja luksusowego SUV-a Porsche, którego produkcja rozpoczęła się w 2010 roku. Został zaprojektowany jako bardziej zaawansowana i zmodernizowana wersja poprzednika, modelu 9PA/E1.
92A/E2 oferuje trzy warianty silnikowe: benzynowy V6 o pojemności 3,6 l i mocy 300 KM, benzynowy V8 o pojemności 4,8 l i mocy 400 lub 500 KM oraz wysokoprężny V6 o pojemności 3,0 l i mocy 240 lub 245 KM.
Cayenne 92A/E2 jest wyposażony w zaawansowany system napędu na cztery koła, który zapewnia doskonałą przyczepność i trakcję na każdym podłożu. Zawieszenie adaptacyjne Porsche Active Suspension Management (PASM) pozwala na dostosowanie charakterystyki zawieszenia do preferencji kierowcy i warunków drogowych.
Wewnątrz, Cayenne 92A/E2 oferuje wysokiej jakości wykończenie i bogate wyposażenie, w tym system multimedialny z nawigacją, skórzaną tapicerkę, klimatyzację automatyczną, elektrycznie regulowane fotele i wiele innych opcji dostępnych na życzenie klienta.
Podsumowując, Porsche Cayenne 92A/E2 to luksusowy SUV zaprojektowany z myślą o dynamicznej jeździe i niezwykłym komforcie podróżowania, z zaawansowanym systemem napędu na cztery koła, adaptacyjnym zawieszeniem i bogatym wyposażeniem wnętrza.

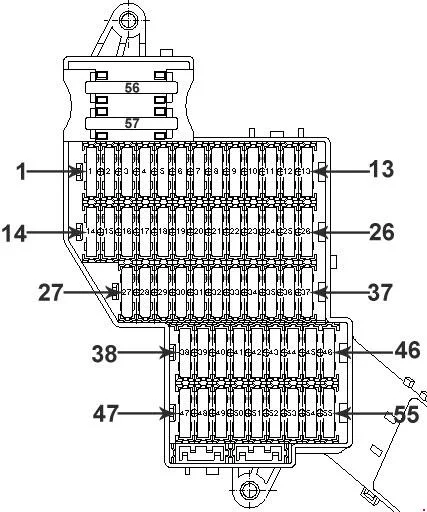

Skrzynka bezpieczników po lewej stronie deski rozdzielczej
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Jednostka sterująca pamięcią siedzenia, przełącznik regulacji siedzenia dla lewego siedzenia | 25 |
| 2 | Jednostka sterująca nagrzewnicą pomocniczą | 30 |
| 3 | Przekaźnik do klaksonu dwutonowego | 15 |
| 4 | Silnik wycieraczek przednich | 30 |
| 5 | Silnik do dachu przesuwno-podnoszonego, system dachowy Panorama | 30 |
| 6 | — | — |
| 7 | Jednostka sterująca regulacją kolumny kierownicy | 15 |
| 8 | Jednostka sterująca monitorowania ciśnienia w oponach, przełącznik sterowania podwoziem | 5 |
| 9 | Ogrzewanie przedniej szyby, włącznik świateł, czujnik deszczu, czujnik światła | 5 |
| 10 | Silnik rolety przeciwsłonecznej do systemu dachowego Panorama | 30 |
| 11 | — | — |
| 12 | — | — |
| 13 | Subwoofer (Bose/Burmester) | 30 |
| 14 | BCM1 | 30 |
| 15 | Silnik hybrydowy (2015-2017): Ładowarka wysokiego napięcia | 5 |
| 16 | Sterownik centralnego zamka/elektrycznie sterowane szyby, drzwi kierowcy | 30 |
| 17 | Przełącznik kontaktowy pokrywy komory silnika, klakson rezerwowy | 5 |
| 18 | BCM1 | 30 |
| 19 | Jednostka sterująca silnika | 5 |
| 20 | BCM1 | 30 |
| 21 | Silnik V8 (2011-2014): Pompa obiegowa, klimatyzacja/ogrzewanie postojowe 2011-2017: Przekaźnik pompy obiegowej ciepła resztkowego |
10 |
| 22 | BCM1 | 30 |
| 23 | Bramka/diagnostyka sieci CAN, elektroniczna blokada zapłonu, elektryczna blokada kolumny kierownicy, włącznik świateł | 7,5 |
| 24 | Ogrzewanie szyby przedniej, lewej | 30 |
| 25 | Ogrzewanie szyby przedniej, prawej | 30 |
| 26 | Silnik hybrydowy (2011-2014): Wentylator akumulatora | 15 |
| 27 | Silnik hybrydowy: system zarządzania akumulatorem, przekaźnik wyświetlacza NT, jednostka kontroli poziomu | 5 |
| 28 | Silnik hybrydowy: energoelektronika | 5 |
| 29 | Silnik hybrydowy: siłownik wrzeciona | 5 |
| 30 | Silnik hybrydowy: pojedynczy zasilacz (pompa hydrauliczna), układ kierowniczy | 5 |
| 31 | Silnik hybrydowy (2015-2017): Dźwięk z zewnątrz, dźwięk z wnętrza | 5 |
| 32 | Silnik hybrydowy (2010-2014): Sprężarka klimatyzacji Silnik hybrydowy (2015-2017): Moduł przyspieszenia |
15 5 |
| 33 | Sterownik centralnego zamka/elektrycznie sterowane szyby, lewe tylne drzwi | 30 |
| 34 | — | — |
| 35 | — | — |
| 36 | Przełącznik elektrycznego hamulca postojowego | 5 |
| 37 | Silnik hybrydowy (2010-2014): Wentylator akumulatora | 15 |
| 38 | Silnik hybrydowy: energoelektronika, przekaźnik wentylatora akumulatora | 5 |
| 39 | Silnik hybrydowy: siłownik wrzeciona | 30 |
| 40 | Silnik hybrydowy (2010-2014): Przekaźnik wentylatora akumulatora Silnik hybrydowy (2015-2017): Odłączenie serwisowe |
30 10 |
| 41 | Silnik hybrydowy: System zarządzania akumulatorem | 10 |
| 42 | Lusterko wewnętrzne | 5 |
| 43 | 2011-2014: Reflektory (halogenowe), regulacja zasięgu 2015-2017: Regulacja wiązki reflektorów (ksenonowe), dynamiczna jednostka sterująca światłami przednimi |
7,5 5 |
| 44 | 2011-2014: Wentylacja siedzeń 2015-2017: Wentylacja siedzeń |
5 7.5 |
| 45 | 2013-2017: Jednostka sterująca systemu śledzenia pojazdów, BCM2, jednostka sterująca silnika | 5 |
| 46 | Asystent zmiany pasa ruchu (LCA) | 5 |
| 47 | Bramka/gniazdo diagnostyczne sieci CAN, mechanizm otwierania drzwi garażowych, ParkAssist, podstawka do ładowania słuchawki Bluetooth, przygotowanie do telefonu komórkowego | 5 |
| 48 | Przekaźnik rozrusznika, czujnik sprzęgła (EPB), czujnik ciśnienia czynnika chłodniczego, czujnik masowego przepływu powietrza (V6)
Silnik hybrydowy (2015-2017): Czujnik ciśnienia czynnika chłodniczego |
10 |
| 49 | Czujnik radarowy ACC | 7,5 |
| 50 | — | — |
| 51 | 2017: Jednostka sterująca przednią kamerą | 5 |
| 52 | Silnik tylnej wycieraczki | 15 |
| 53 | Moduł przełączający kolumny kierownicy, lewe światło tylne | 5 |
| 54 | Reflektory ksenonowe, lewe | 25 |
| 55 | — | — |
| 56 | Przekaźnik sprężarki układu poziomowania | 40 |
| 57 | Regulator dmuchawy do klimatyzacji przedniej | 40 |

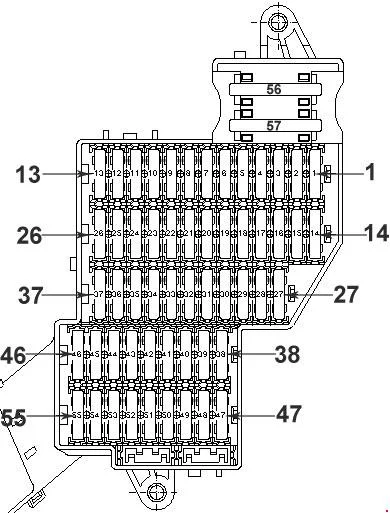

Skrzynka bezpieczników po prawej stronie deski rozdzielczej
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Jednostka sterująca PDCC | 10 |
| 2 | Jednostka sterująca PASM | 15 |
| 3 | Jednostka sterująca blokady tylnego mechanizmu różnicowego | 10 |
| 4 | Jednostka sterująca blokady tylnego mechanizmu różnicowego | 30 |
| 5 | Jednostka sterująca silnika obrotowego, zaczep przyczepy, przygotowanie wspomagania hamulców, przygotowanie zaczepu przyczepy | 25 |
| 6 | 2011-2012: Tuner TV, Rear Seat Entertainment 2013-2017: Jednostka sterująca zaczepu przyczepy |
10 15 |
| 7 | Sterownik zaczepu przyczepy | 15 |
| 8 | Sterownik zaczepu przyczepy | 15 |
| 9 | Sterownik centralnego zamka/elektrycznie sterowane szyby, prawe tylne drzwi | 30 |
| 10 | Oświetlenie bagażnika | 15 |
| 11 | Sterownik centralnego zamka/elektrycznie sterowane szyby, drzwi pasażera | 30 |
| 12 | Siłownik HangOn | 30 |
| 13 | — | — |
| 14 | Jednostka sterująca poduszek powietrznych, wykrywanie zajętości siedzenia | 10 |
| 15 | — | — |
| 16 | Jednostka sterująca PSM, elektryczny hamulec postojowy (EPB), PDCC | 5 |
| 17 | Reflektory ksenonowe, prawe | 25 |
| 18 | — | — |
| 19 | Jednostka sterująca skrzynią biegów / wstępne okablowanie skrzyni biegów | 5 |
| 20 | 2011-2012: Jednostka sterująca pamięcią siedzenia, przełącznik regulacji siedzenia dla prawego siedzenia 2013-2017: Jednostka sterująca pamięcią siedzenia, prawa; przełącznik regulacji siedzenia dla prawego siedzenia |
20 25 |
| 21 | Ogrzewanie siedzeń, tył | 25 |
| 22 | Ogrzewanie siedzenia, przód | 25 |
| 23 | Jednostka sterująca klapą tylną Powerlift | 25 |
| 24 | — | — |
| 25 | 2013-2017: Regulator dmuchawy tylnej | 30 |
| 26 | Ogrzewana tylna szyba | 30 |
| 27 | Odbiornik radiowy ogrzewania postojowego | 5 |
| 28 | 2011-2012: Jednostka sterująca skrzynią biegów (bez Start/Stop), pompa oleju skrzyni biegów | 20 |
| 29 | Jednostka sterująca PSM/zawory PSM | 30 |
| 30 | Siłownik HangOn | 5 |
| 31 | BCM2 | 30 |
| 32 | 2011-2012: Regulator dmuchawy klimatyzacji tylnej Silnik hybrydowy (2015-2017): Zawór 2/3-drogowy obwodu NT, przekaźnik zaworu odcinającego przedniego parownika, przekaźnik pompy wodnej |
30 7.5 |
| 33 | BCM2 | 15 |
| 34 | BCM2 | 15 |
| 35 | Jednostka sterująca systemu śledzenia pojazdów | 5 |
| 36 | BCM2 | 20 |
| 37 | 2013-2017: Jednostka sterująca skrzynią biegów, pompa oleju przekładniowego | 20 |
| 38 | Zapalniczka, gniazdo do schowka, gniazdo pod schowkiem | 15 |
| 39 | Gniazda tylne, gniazdo w bagażniku | 15 |
| 40 | 2011-2012: Jednostka sterująca zaczepu przyczepy 2013-2017: Rear Seat Entertainment |
15 10 |
| 41 | — | — |
| 42 | Sterownik zaczepu przyczepy | 5 |
| 43 | Jednostka sterująca blokady tylnego mechanizmu różnicowego, siłownik HangOn | 10 |
| 44 | Czujnik nasłonecznienia klimatyzacji/czujnik jakości powietrza, prawe tylne światło (2011-2014) | 5 |
| 45 | Konwerter DC/DC (Star/Stop) | 30 |
| 46 | Konwerter DC/DC (Star/Stop) | 30 |
| 47 | Centralny komputer MIB | 20 |
| 48 | — | — |
| 49 | — | — |
| 50 | Klimatyzacja przednia, panel sterowania klimatyzacją tylną | 10 |
| 51 | 2011-2016: PCM 3.1, radio, system nawigacji (Japonia)
2017: Wyświetlacz jednostki sterującej 2017; Japonia: wyświetlacz jednostki sterującej, koncentrator USB, czytnik kart DRSC |
5/10 |
| 52 | 2011-2014: Zestaw wskaźników 2015-2017: Wyświetlacz wielofunkcyjny |
5 |
| 53 | Moduł przełączania kolumny kierownicy/podgrzewana kierownica, jednostka sterująca kamery cofania, wyświetlacz kompasu, wzmacniacz Bose (Japonia), jednostka sterująca Surround View | 10 |
| 54 | 2011-2012: Konsola dachowa 2013-2017: Konsola sufitowa |
10 7.5 |
| 55 | 2015-2017: Przekaźnik stabilizacji ACC | 7,5 |
| 56 | 2011-2014: Jednostka sterująca PSM/pompa PSM | 40 |
| 57 | 2011-2014: Jednostka sterująca EPB | 40 |

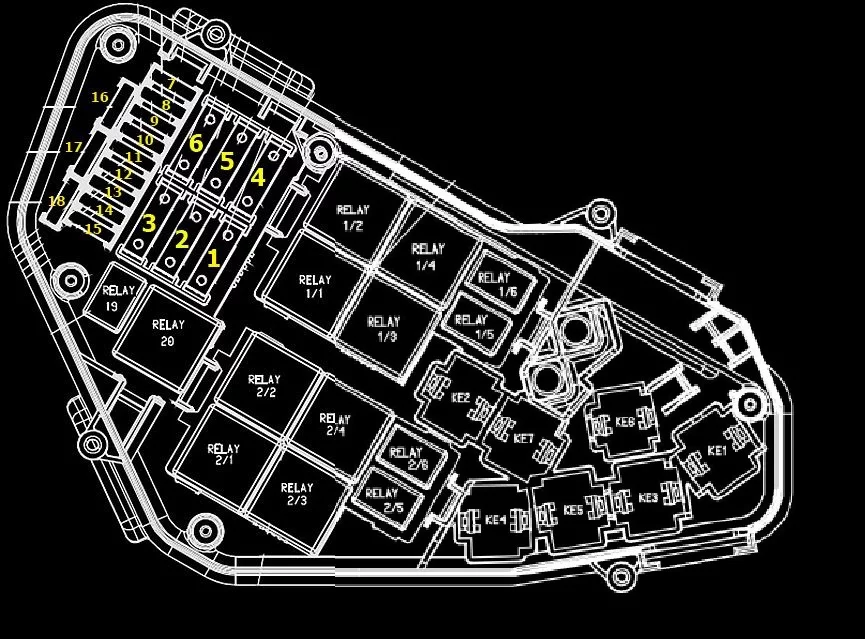

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się pod plastikowym panelem.
| Numer | Opis | Ampery [A] |
|---|---|---|
| 1 | Silnik V6/V8: Przekaźnik rozrusznika | 40 |
| 2 | Diesel (2017): Wyłącznik zasilania | 30 |
| 3 | Silnik V6/V8 (2011-2012): Przekaźnik SLP
2013-2017: Pompa powietrza wtórnego (Cayenne S, S E-Hybrid, GTS, Turbo, Turbo S) |
40 |
| 4 | Silnik hybrydowy: Przekaźnik pompy próżniowej | 30 |
| 5 | — | — |
| 6 | — | — |
| 7 | Silnik V8: Prętowa cewka zapłonowa Olej napędowy: Zawór sterujący wysokiego ciśnienia, pompa wysokiego ciśnienia Silnik V6: Prętowe cewki zapłonowe |
15/20 |
| 8 | Silnik V8: Zawór odpowietrzający zbiornika, zawór ciśnienia doładowania, zawór rozdzielczy, zawór przełączający przewodu dolotowego, odmrażacz skrzyni korbowej
Silnik V6: Zawór odpowietrzający zbiornik, przetwornik elektropneumatyczny, odmrażacz skrzyni korbowej, zawór rozdzielczy, przekaźnik pompy powietrza wtórnego, symposer dźwięku Silnik hybrydowy : Chłodnica powietrza doładowującego pompy wodnej |
15/10 |
| 9 | Silnik V8: jednostka sterująca silnika, zawór sterujący przepływem Silnik V6/hybrydowy: jednostka sterująca silnika |
20 30 |
| 10 | Wszystkie silniki: Jednostka sterująca wentylatora chłodnicy, czujnik pedału hamulca, przesłona chłodnicy
Cayenne Turbo, Turbo S: diagnostyka nieszczelności zbiornika, przekaźnik pompy powietrza wtórnego, elektr. klapy wydechowe, czujnik Halla, czujnik poziomu oleju Cayenne: diagnostyka szczelności zbiornika, czujnik masowego przepływu powietrza Cayenne S, GTS: diagnostyka nieszczelności zbiornika, elektr. klapy wydechowe Diesel: sterownik świec żarowych, zawór przełączający chłodzenia EGR, zawór sterujący regulowanej pompy olejowej, termostat mapowy, mocowanie silnika, przetwornik ciśnienia Silnik hybrydowy: pompa próżniowa, przekaźnik pompy powietrza wtórnego, pompa do diagnostyki nieszczelności zbiornika |
10 |
| 11 | Cayenne Turbo, Turbo S: regulator wzniosu zaworów, sterownik wałka rozrządu, termostat mapy
Cayenne: nagrzewnica do wentylacji skrzyni korbowej, czujnik temperatury/poziomu oleju Cayenne S, GTS: termostat mapy, sterownik wałka rozrządu, regulator wzniosu zaworów Silnik hybrydowy: czujnik temperatury/poziomu oleju Olej napędowy: Czujnik poziomu oleju |
5/10/15 |
| 12 | Silnik V6: Zawór przełączający rurę ssącą, zawór odpowietrzający zbiornik, zawór pompy wodnej ze sterowaniem WŁ./WYŁ., zawór przełączający wodę chłodzącą, regulacja wałka rozrządu, klapa ruchu doładowania | 10 |
| 13 | Jednostka sterująca pompy paliwa (ECKSM) | 25 |
| 14 | Silnik V6: sterowanie wałkiem rozrządu, zawór sterujący przepływem/wysokociśnieniowa pompa paliwowa
Silnik hybrydowy: pompa olejowa regulowana zaworem sterującym, zawór sterujący przepływem pompy wysokiego ciśnienia, zawór odpowietrzający zbiornika, zawór powietrza wtórnego, zawór głównej pompy wodnej, maszyna elektryczna zawór obejściowy Diesel: moduł zasilania SCR, elektronika oceny zbiornika Cayenne S, GTS: czujnik wałka rozrządu, czujnik poziomu oleju |
7,5/10/15 |
| 15 | Wszystkie silniki: Przekaźnik główny Silnik hybrydowy: Jednostka sterująca silnika |
10 |
| 16 | Silnik V6: Elektryczna pompa wodna Olej napędowy: Przełącznik zasilania |
10 30 |
| 17 | Cayenne, S E-Hybrid, Turbo, Turbo S: czujnik tlenu przed katalizatorem
Olej napędowy: czujnik tlenu, czujnik Nox przed katalizatorem, czujnik Nox za katalizatorem, czujnik cząstek stałych Cayenne S, GTS: czujnik tlenu przed katalizatorem |
10/15 |
| 18 | Czujnik tlenu za katalizatorem | 10 |
