Porsche Taycan (2019-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Porsche Taycan z lat: 2019, 2020, 2021.

Porsche Taycan to elektryczny samochód sportowy z 2019 roku, który stał się nową gwiazdą niemieckiej marki. Jest to pierwszy samochód elektryczny Porsche i od samego początku przyciągnął uwagę z powodu swojego wyglądu, osiągów i funkcjonalności. Samochód jest dostępny w różnych wariantach i ma niezwykłe osiągi, a jednocześnie oferuje wiele nowoczesnych funkcji, które pozwalają na wygodną i przyjemną jazdę.

Porsche Taycan ma agresywny wygląd, który zachwyca fanów motoryzacji na całym świecie. Wnętrze samochodu jest również bardzo nowoczesne i futurystyczne, a jednocześnie zachowuje klasykę i styl Porsche. Taycan oferuje wiele zaawansowanych funkcji, takich jak cyfrowa deska rozdzielcza, dotykowe panele, bezprzewodowe ładowanie i wiele innych.

Porsche Taycan jest dostępny w kilku wariantach, które różnią się m.in. mocą i zasięgiem. Wersje Taycan S i Taycan Turbo oferują moc ponad 600 KM i osiągają prędkość 100 km/h w mniej niż 3,5 sekundy. Taycan 4S ma nieco niższą moc, ale wciąż oferuje wspaniałe osiągi. Taycan Turbo S jest najmocniejszą wersją, oferującą 750 KM i przyspieszenie do 100 km/h w mniej niż 2,8 sekundy.

Jednym z najważniejszych elementów Porsche Taycan jest technologia zastosowana w samochodzie. Samochód ma baterie o pojemności 93,4 kWh, co zapewnia zasięg około 400 km w przypadku wersji Turbo S. Porsche Taycan jest również wyposażony w system szybkiego ładowania, który pozwala na naładowanie baterii do 80% w czasie około 22 minut.

Porsche Taycan oferuje wiele zaawansowanych funkcji, które sprawiają, że jazda jest bardziej przyjemna i wygodna. Do tych funkcji należą m.in. inteligentny system nawigacji, adaptacyjny tempomat, system monitorowania martwego pola, system automatycznego parkowania, system monitorowania ruchu drogowego i wiele innych.

Porsche Taycan z pewnością zrobił wrażenie na fanach motoryzacji na całym świecie, oferując wspaniałe osiągi, zaawansowane funkcje i wyjątkowy styl. Jest to ważny krok w kierunku przyszłości motoryzacji, co potwierdza rosnąca popularność samochodów elektrycznych i hybrydowych.

Zobacz także:  Porsche Cayenne (2017-2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wartości znamionowe bezpieczników

Kolor

Ampery [A]

Jasnobrązowy 5A
brązowy 7,5 A
Czerwony 10 A
Niebieski 15A
Żółty 20 A
Biały / przezroczysty 25 A
Zielony 30 A
Niebieski zielony 35A
Pomarańczowy 40 A

Sprawdzanie i wymiana bezpieczników

Numeracja gniazd bezpieczników jest wydrukowana na uchwycie bezpiecznika.
Nieprzypisane gniazda bezpieczników nie są wymienione w poniższych zestawieniach.
Jeśli to możliwe, wyłącz obciążenie z uszkodzonym bezpiecznikiem.
Otwórz odpowiednią pokrywę skrzynki bezpieczników.
W razie potrzeby ostrożnie zdejmij fioletowy plastikowy pasek z bezpieczników.
Wyjmij bezpiecznik z gniazda za pomocą plastikowego chwytaka B, aby go sprawdzić. Przepalony bezpiecznik można rozpoznać po stopionym metalowym pasku.
Włóż nowy bezpiecznik. Wymieniany bezpiecznik musi mieć ten sam prąd znamionowy, co wymieniany bezpiecznik.
Włóż fioletowy plastikowy pasek z powrotem na miejsce.

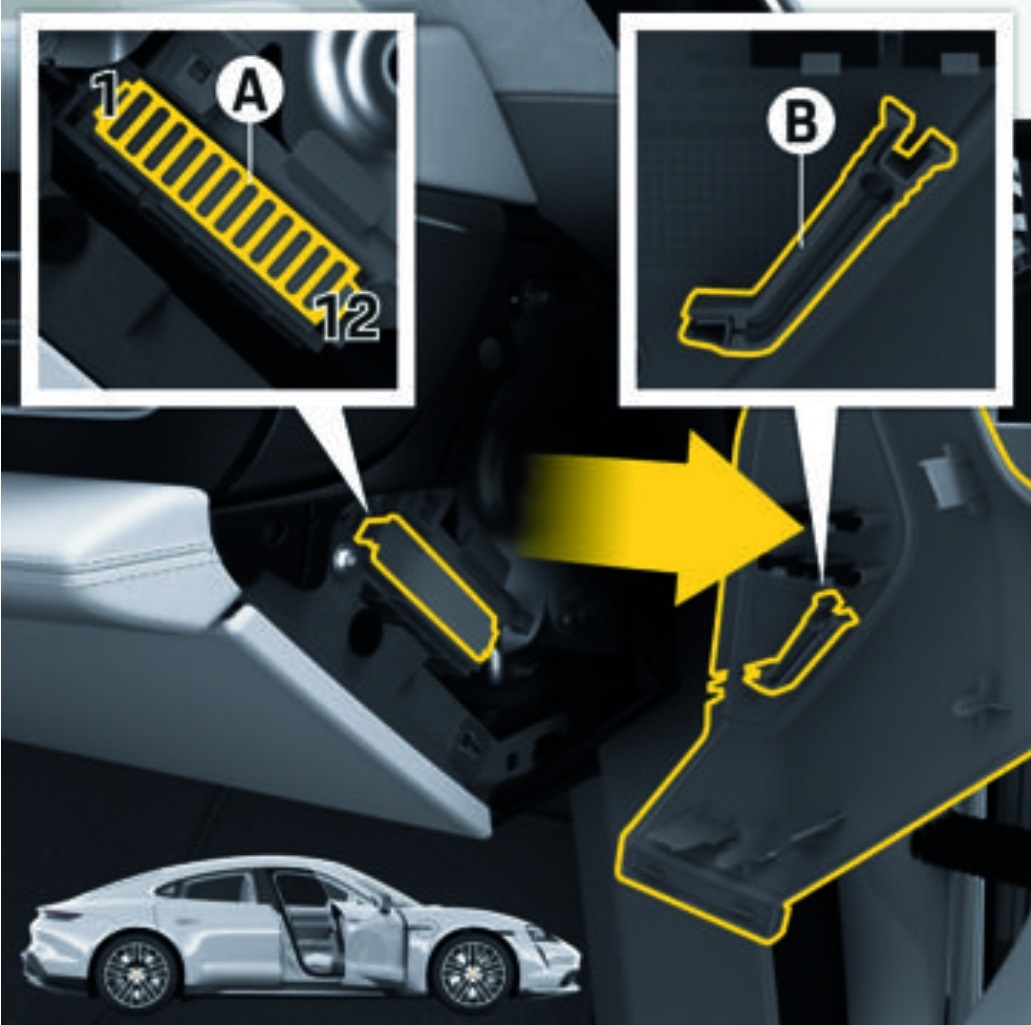

Lewa skrzynka bezpieczników

Ostrożnie podważ pokrywę, zaczynając od spodu i zdejmij ją.

Porsche Taycan (2019-2021) - schematy bezpieczników i przekaźników

Numer

Opis

2 Klimatyzacja z tyłu, sterownik ogrzewania siedzenia z tyłu
3 Jednostka sterująca klimatyzacją
4 Wyświetlacz przezierny
5 Jednostka sterująca elektroniką kolumny kierownicy
6 Jednostka sterująca do regulacji kolumny kierownicy
8 Klaster instrumentów
9 Czytnik kart systemu poboru opłat ETC (dostępność w zależności od kraju)
10 Cyfrowy zegar/stoper
12 Podgrzewana kierownica

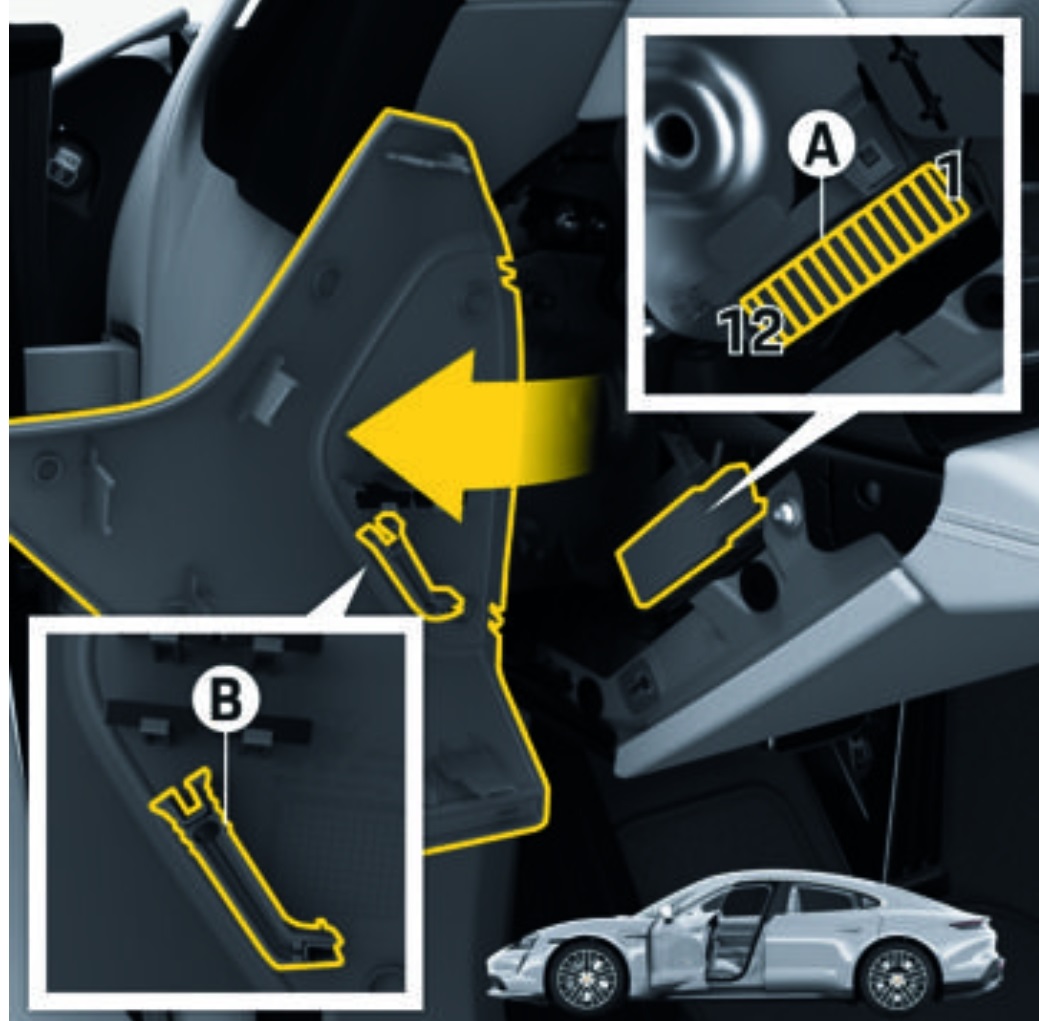

Prawa skrzynka bezpieczników

Porsche Taycan (2019-2021) - schematy bezpieczników i przekaźników

Numer

Opis

1 Półka na smartfona
2 PCM
3 Wyświetlacz centralny
4 Wyświetlacz centralny
5 Porty audio
6 Dmuchawa świeżego powietrza
7 Jednostka sterująca PCM
8 Dźwignia zmiany biegów
12 Gniazdo diagnostyczne

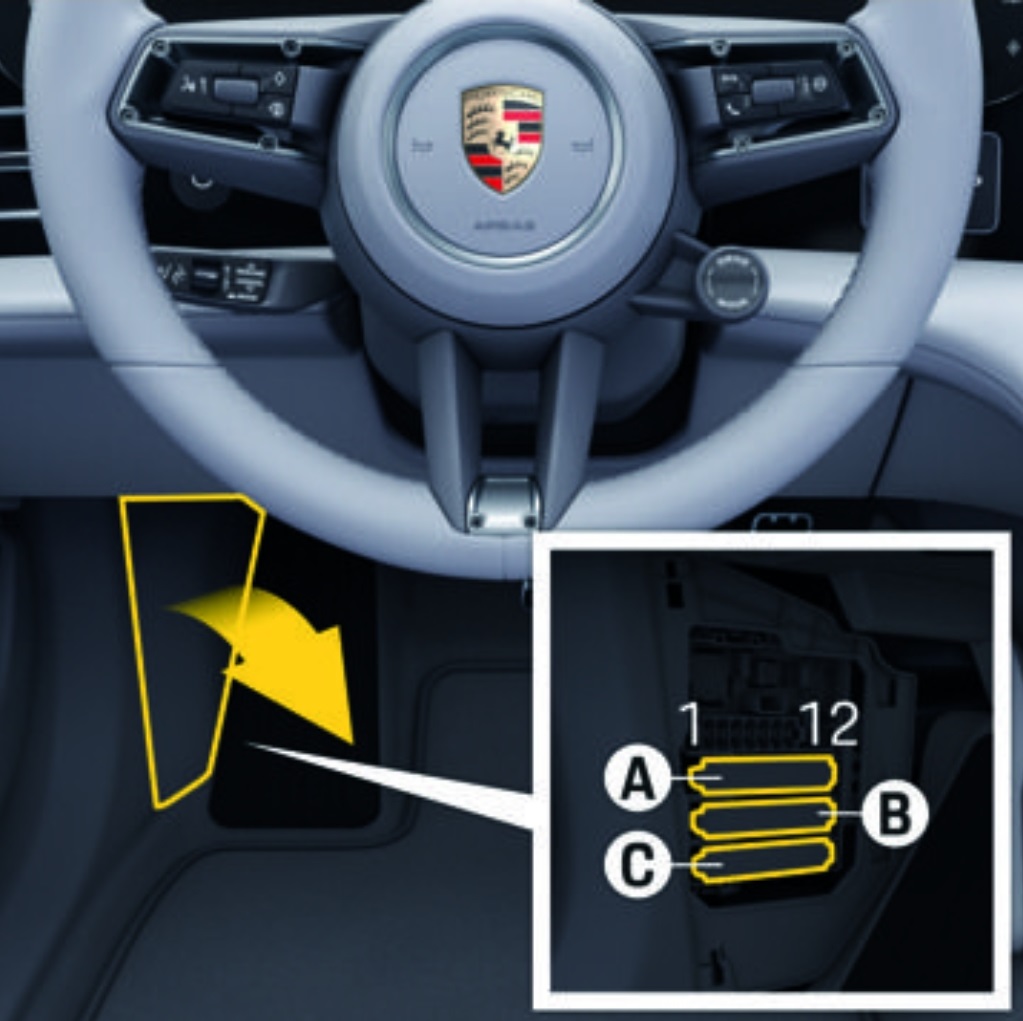

Skrzynka bezpieczników w lewej przestrzeni na nogi

Porsche Taycan (2019-2021) - schematy bezpieczników i przekaźników

Rząd A

Numer

Opis

1 Pompa płynu chłodzącego obiegu grzewczego
3 Przekaźnik obwodu chłodzenia
5 Jednostka sterująca BCM (pojazdy z kierownicą po lewej stronie)
6 Jednostka sterująca BCM (pojazdy z kierownicą po lewej stronie)
7 Czujnik światła/deszczu
8 Jednostka sterująca do parkowania sterowanego radiowo (pojazdy z kierownicą po lewej stronie), czujnik portu ładowania (pojazdy z kierownicą po prawej stronie)
9 Konsola górna
10 Jednostka sterująca BCM (pojazdy z kierownicą po lewej stronie)
11 Jednostka sterująca do bezprzewodowej transmisji danych (pojazdy z kierownicą po lewej stronie)
12 Skrzynka komunikacyjna

Rząd B

Numer

Opis

1 Jednostka sterująca systemów wspomagania kierowcy
2 Sterownik tylnych lewych drzwi
3 Jednostka sterująca obiegu grzewczego (pojazdy z kierownicą po lewej stronie), porty ładowania (pojazdy z kierownicą po lewej stronie)
4 Wycieraczki przedniej szyby (pojazdy z kierownicą po lewej stronie)
5 Jednostka sterująca PSM
7 Pas bezpieczeństwa, przedni lewy
8 Jednostka sterująca BCM (pojazdy z kierownicą po lewej stronie)
9 Jednostka sterująca BCM (pojazdy z kierownicą po lewej stronie)
10 Elektronika lewego reflektora
11 Sterownik lewych przednich drzwi
12 Jednostka sterująca BCM (pojazdy z kierownicą po lewej stronie)

Rząd C

Numer

Opis

1 Jednostka sterująca do bezprzewodowej transmisji danych (pojazdy z kierownicą po lewej stronie)
2 Porty audio z tyłu
3 Jednostka sterująca BCM (pojazdy z kierownicą po lewej stronie)
4 Gniazdo diagnostyczne (pojazdy z kierownicą po lewej stronie)
6 Jednostka sterująca przedniego lewego czujnika radarowego
7 Jednostka sterująca wspomagania hamulców (pojazdy z kierownicą po lewej stronie)
8 Lusterko wewnętrzne
9 Skrzynka komunikacyjna
10 Zasilacz, prawy, term. 15 (pojazdy z kierownicą po prawej stronie)
11 Zasilacz, tył, termin. 15 (pojazdy z kierownicą po prawej stronie)

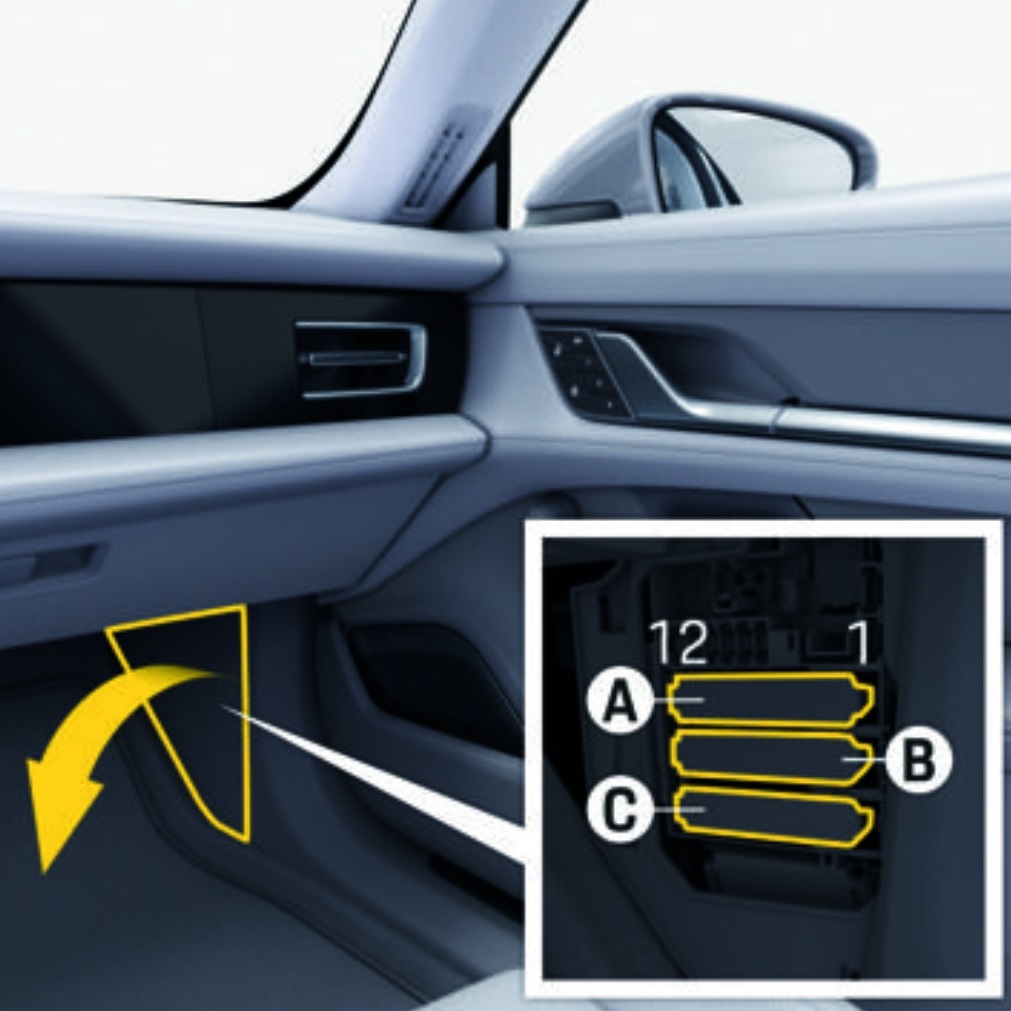

Otwierana skrzynka bezpieczników w prawej przestrzeni na nogi

Otwierana skrzynka bezpieczników w prawej przestrzeni na nogi
Porsche Taycan (2019-2021) - schematy bezpieczników i przekaźników



Rząd A

Numer

Opis

1 Jednostka sterująca BCM (pojazdy z kierownicą po prawej stronie)
3 Jednostka sterująca BCM (pojazdy z kierownicą po prawej stronie)
4 Wycieraczki przedniej szyby (pojazdy z kierownicą po prawej stronie)
5 Jednostka sterująca BCM (pojazdy z kierownicą po prawej stronie)
6 Sterownik tylnych prawych drzwi
7 Jednostka sterująca systemami wspomagania
8 Sterownik przednich prawych drzwi
9 Jednostka sterująca poduszką powietrzną
10 Pas bezpieczeństwa, przedni prawy
11 Czujnik portu ładowania (pojazdy z kierownicą po lewej stronie), jednostka sterująca do parkowania sterowanego radiowo (pojazdy z kierownicą po prawej stronie)
12 Jednostka sterująca BCM (pojazdy z kierownicą po prawej stronie)



Rząd B

Numer

Opis

1 Jednostka sterująca bramą
2 Jednostka sterująca do bezprzewodowej transmisji danych (pojazdy z kierownicą po prawej stronie)
3 Jednostka sterująca obiegu grzewczego (pojazdy z kierownicą po lewej stronie), porty ładowania (pojazdy z kierownicą po lewej stronie)
4 Elektronika prawego reflektora
5 Jednostka sterująca BCM (pojazdy z kierownicą po prawej stronie)
6 Jednostka sterująca BCM (pojazdy z kierownicą po prawej stronie)
7 Jednostka sterująca wspomagania widoku nocnego
8 Przednia kamera do systemów wspomagania kierowcy
9 Przednia jednostka sterująca PDCC
10 Jednostka sterująca do bezprzewodowej transmisji danych (pojazdy z kierownicą po prawej stronie)
11 Jednostka sterująca przedniego prawego czujnika radarowego



Rząd C

Numer

Opis

1 Gniazdo diagnostyczne (pojazdy z kierownicą po prawej stronie)
2 Jednostka sterująca bramą
3 Jednostka sterująca wspomagania hamulców (pojazdy z kierownicą po prawej stronie)
4 Jednostka sterująca BCM (pojazdy z kierownicą po prawej stronie)
5 Falownik impulsowy z przodu
6 Jonizator
7 Zasilacz, lewy, term. 15 (pojazdy z kierownicą po lewej stronie)
8 Zasilacz, tył, termin. 15 (pojazdy z kierownicą po lewej stronie)
9 Przetwornica DC/DC
