Peugeot 508 II (2018-2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 508 II z lat: 2018, 2019. Peugeot 508 II to druga generacja samochodu klasy średniej, wprowadzona na rynek przez francuską markę Peugeot w 2018 roku. Jest to model o nowoczesnym wyglądzie, zaawansowanej technologii i wysokim poziomie komfortu. Pod względem stylistycznym Peugeot 508 […]

07/08/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 508 II z lat: 2018, 2019.

Peugeot 508 II to druga generacja samochodu klasy średniej, wprowadzona na rynek przez francuską markę Peugeot w 2018 roku. Jest to model o nowoczesnym wyglądzie, zaawansowanej technologii i wysokim poziomie komfortu.

Pod względem stylistycznym Peugeot 508 II wyróżnia się dynamiczną i smukłą sylwetką, która nadaje mu sportowy charakter. Przód samochodu cechują smukłe reflektory LED, a charakterystyczną cechą jest chromowana atrapa chłodnicy w kształcie harfy. Tylna część samochodu jest harmonijna, z wysoko umieszczonymi lampami tylnej klasy LED.

Wnętrze Peugeota 508 II oferuje wysoką jakość wykonania i nowoczesny design. Kabina jest przestronna i ergonomiczna, a materiały wykończeniowe są solidne. Deska rozdzielcza została zaprojektowana w sposób intuicyjny, a wyposażenie obejmuje zaawansowane systemy multimedialne i nawigacyjne. Samochód oferuje wygodne miejsca zarówno dla kierowcy, jak i pasażerów.

Peugeot 508 II oferuje różne opcje silnikowe, w tym zarówno jednostki benzynowe, jak i wysokoprężne. Silniki są wydajne i oferują dobre osiągi. Wersje GT zapewniają jeszcze większą moc i sportowe osiągi.

Pod względem wyposażenia Peugeot 508 II oferuje zaawansowane funkcje i technologie, które podnoszą komfort i bezpieczeństwo. Może to obejmować systemy multimedialne z dużym ekranem dotykowym, systemy nawigacji satelitarnej, kamerę cofania, systemy bezpieczeństwa i asystencji kierowcy, takie jak system adaptacyjnego tempomatu, asystent utrzymania pasa ruchu, monitorowanie martwego pola i wiele innych.

Zobacz także:  Peugeot 5008 (2014-2016) - schematy bezpieczników i przekaźników

Peugeot 508 II zapewnia dobrą jakość jazdy, precyzyjne prowadzenie i komfortową podróż. Samochód oferuje dobrą stabilność na drodze i jest przyjemny zarówno podczas jazdy w mieście, jak i na dłuższe trasy.

Peugeot 508 II jest doceniany za swój nowoczesny design, wysoką jakość wykonania i zaawansowane technologie. Jest to samochód, który zaspokaja oczekiwania klientów poszukujących eleganckiego, komfortowego i zaawansowanego technologicznie samochodu klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Peugeot 1007 (2007-2009) - schematy bezpieczników i przekaźników

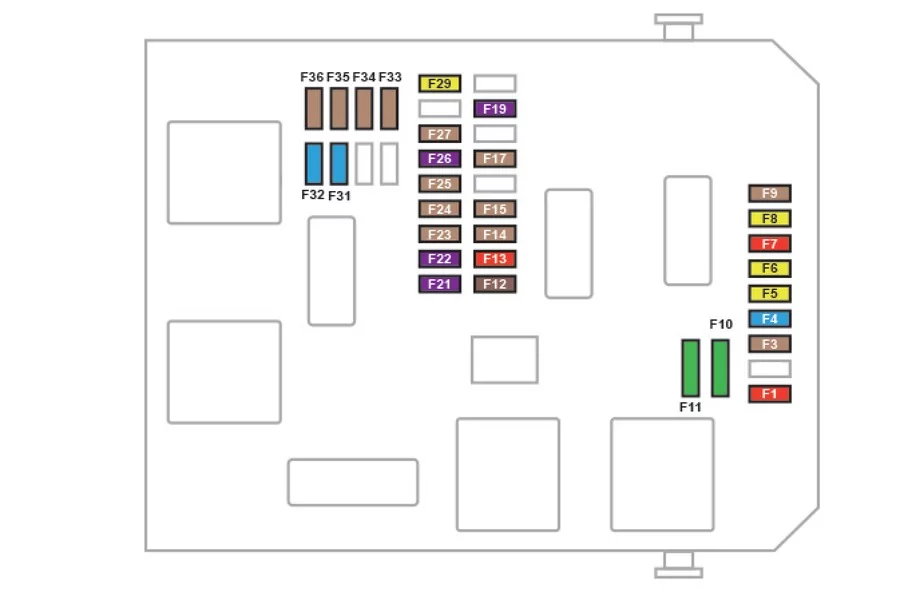

Skrzynka 1

Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 A Lusterka elektrochromatyczne.
F3 5 A Adaptacyjne tylne lampy 3D.
F4 15 A Klakson.
F5 20 A Tylna pompa spryskiwacza (SW).
F6 20 A Pompa spryskiwacza przedniej szyby.
F7 10 A Tylne gniazda USB.
F8 20 A Tylna wycieraczka (SW).
F10 30 A Centralny zamek.
F11 30 A Blokowanie/odblokowywanie klapy tylnej.
F14 5 A Wezwania alarmowe;

Centrala alarmowa.

F24 5 A Wzmacniacz hi-fi.
F27 5 A Syrena alarmowa.
F29 20 A System audio z ekranem dotykowym.
F31 15 A Tylne gniazdo 12 V.
F32 15 A Zapalniczka/przednie gniazdo 12 V.

Skrzynka 2

Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F2 10 A Podgrzewane lusterka boczne.
F3 40 A Przednie szyby obsługiwane jednym dotknięciem.
F4 15 A Panel sterowania drzwi kierowcy;

Zapamiętywanie foteli elektrycznych.

F5 40 A Tylne szyby jednodotykowe.
F6 15 A Gniazdo 12 V w bagażniku.
F7 30 A Podgrzewane siedzenia.
F10 20 A Moduł interfejsu przyczepy.
F12 25 A Wzmacniacz hi-fi.

Skrzynka bezpieczników w kabinie

Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F36 30 A Dach panoramiczny.
F37 30 A Panoramiczna roleta do szyberdachu.
F38 30 A Fotele elektryczne.
F39 30 A Zmotoryzowana jednostka tylnej klapy.
F40 25 A Dodatkowe ogrzewanie.

Moduł haka holowniczego

Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F36 20 A Światła hamowania, światła cofania (przyczepa).
F37 20 A Lampy boczne, kierunkowskazy (przyczepa).
F38 20 A Oświetlenie wnętrza (przyczepa kempingowa).
F40 2 A Sygnał dźwiękowy (przyczepa).

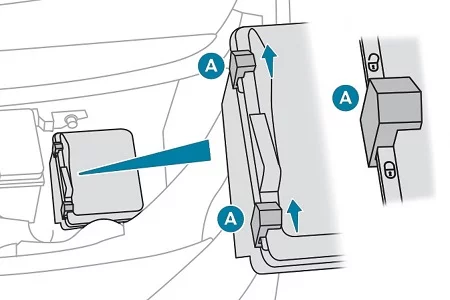

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników

  • Zwolnić dwa zaczepy A.
  • Zdjąć pokrywę.
  • Wymienić bezpiecznik.
  • Po wymianie zamknąć starannie pokrywę, a następnie zablokować dwa zaczepy A, aby zapewnić szczelność skrzynki bezpieczników.

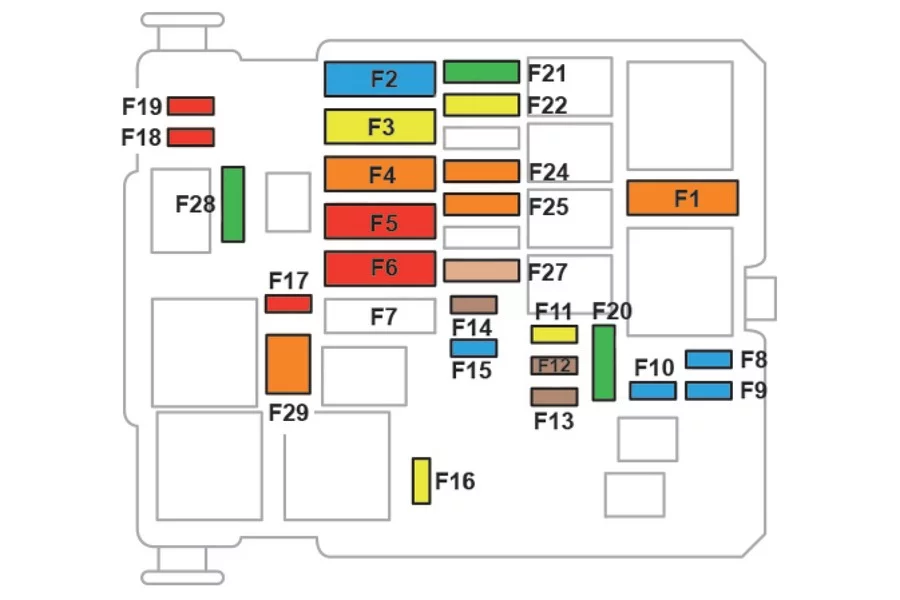

Peugeot 508 II (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F5 50 A Kierunkowskazy prawe;

Przednie prawe światła boczne;

Prawe światła hamowania;

Lewe światła cofania;

Prawe światła przeciwmgielne.

F16 20 A Światła do jazdy dziennej.
F18 10 A Reflektor świateł drogowych z prawej strony.
F19 10 A Lewy reflektor świateł drogowych.
F24 40 A Moduł interfejsu przyczepy.
F27 25 A Prawe światło mijania;

Prawe światła cofania;

Lewe światła przeciwmgielne;

Tylne lewe światła pozycyjne;

Trzecie światło hamowania.

F29 40 A Wycieraczki.
F32 80 A Lewe światło mijania;

Statyczne światła zakrętowe;

Kierunkowskazy boczne;

Lewe kierunkowskazy;

Przednie lewe i tylne prawe światła boczne;

Lewe światła hamowania;

Oświetlenie tablicy rejestracyjnej.
