Peugeot 508 (2016-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 508 z lat: 2016, 2017. Peugeot 508 (2016-2017) to średniej wielkości samochód osobowy produkowany przez francuską markę Peugeot. Jest to druga generacja modelu Peugeot 508, która wprowadziła wiele zmian zarówno pod względem stylistycznym, jak i technologicznym. Pod względem stylistycznym Peugeot 508 (2016-2017) […]

07/08/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 508 z lat: 2016, 2017.

Peugeot 508 (2016-2017) to średniej wielkości samochód osobowy produkowany przez francuską markę Peugeot. Jest to druga generacja modelu Peugeot 508, która wprowadziła wiele zmian zarówno pod względem stylistycznym, jak i technologicznym.

Pod względem stylistycznym Peugeot 508 (2016-2017) prezentuje nowoczesny i dynamiczny wygląd. Ma smukłą sylwetkę z wyraźnymi liniami i proporcjami. Przód samochodu zdobią charakterystyczne reflektory LED i atrapa chłodnicy, a tylna część wyróżniają harmonijne lampy tylne. Model ten charakteryzuje się eleganckim wzornictwem, które nadaje mu pewien prestiż.

Wnętrze Peugeota 508 (2016-2017) oferuje przestronność, wysoką jakość wykonania i nowoczesne technologie. Kabina jest przestronna i wygodna zarówno dla kierowcy, jak i pasażerów. Deska rozdzielcza została zaprojektowana w sposób ergonomiczny, a wysokiej jakości materiały wykończeniowe podnoszą wrażenia z użytkowania. Samochód oferuje również pojemny bagażnik, co sprawia, że jest praktycznym wyborem dla osób podróżujących z dużym bagażem.

Zobacz także:  Peugeot 4007 (2008-2012) - schematy bezpieczników i przekaźników

Peugeot 508 (2016-2017) oferuje różne opcje silnikowe, w tym zarówno jednostki benzynowe, jak i wysokoprężne. Silniki mają różne pojemności i moce, dostosowane do preferencji i potrzeb klientów. Oferują one dobre osiągi i równocześnie oszczędność paliwa.

Pod względem wyposażenia Peugeot 508 (2016-2017) oferuje zaawansowane funkcje i systemy, które podnoszą komfort, bezpieczeństwo i rozrywkę. Może to obejmować systemy multimedialne z ekranem dotykowym, systemy nawigacji satelitarnej, klimatyzację dwustrefową, systemy bezpieczeństwa i asystencji kierowcy, takie jak automatyczne hamowanie awaryjne, asystent pasa ruchu, system monitorowania martwego pola i wiele innych.

Peugeot 508 (2016-2017) oferuje przyjemną jazdę, komfort i dobrą stabilność na drodze. Samochód jest dobrze wyważony i oferuje dobrą izolację akustyczną w kabinie. Dzięki zaawansowanym systemom jeździ bezpiecznie i efektywnie.

Peugeot 508 (2016-2017) kontynuował tradycję eleganckiego i nowoczesnego samochodu klasy średniej. Model ten wprowadził nowe technologie i ulepszenia, które sprawiają, że jest atrakcyjnym wyborem dla osób poszukujących komfortu, stylu i zaawansowanych funkcji w samochodzie.

Zobacz także:  Peugeot 108 (2014-2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

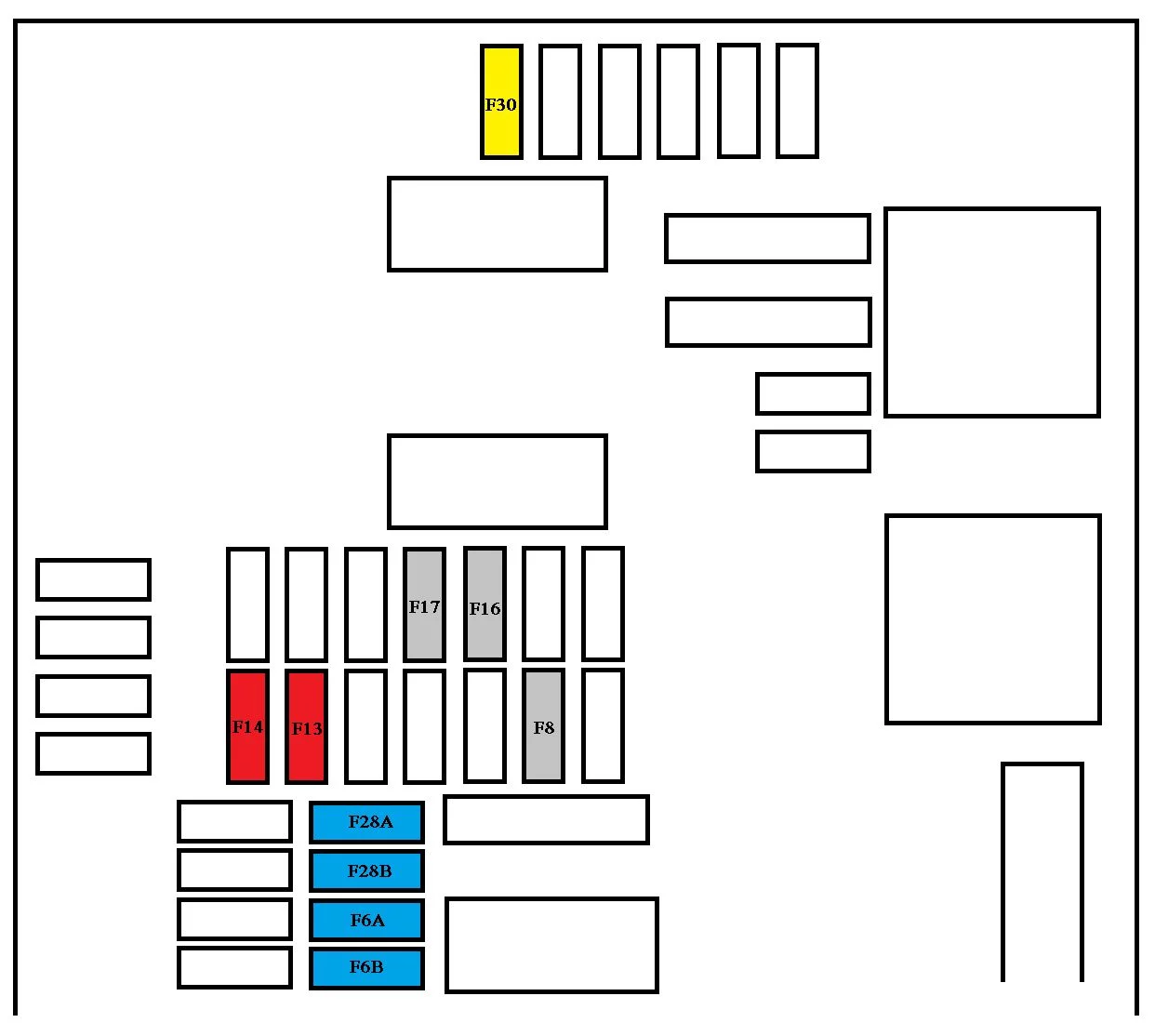

Skrzynka bezpieczników deski rozdzielczej 1 (po lewej)

Peugeot 508 (2016-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F6 A lub B 15 System nagłośnieniowy.
F8 3 Alarm.
F13 10 Zapalniczka przednia.
F14 10 Przednie gniazdo 12 V.
F 16 3 Tylna lampka sufitowa;

Tylne lampki do czytania mapy.

F17 3 Tylna lampka sufitowa;

Lusterko sufitowe.

F28 A lub B 15 System nagłośnieniowy.
F30 20 Tylna wycieraczka.
F32 10 Wzmacniacz dźwięku.

Skrzynka bezpieczników deski rozdzielczej 2 (po prawej)

Peugeot 508 (2016-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F3 15 Elektrycznie sterowana szyba kierowcy;

Gniazdo 12 V dla tylnych siedzeń.

F4 15 Gniazdo 12 V w bagażniku.
F5 30 Tylna szyba uruchamiana jednym dotknięciem.
F6 30 Szyba przednia za jednym dotknięciem.
F11 20 Jednostka przyczepy.
F12 20 Wzmacniacz dźwięku.
F15 20 Panoramiczna roleta do szyberdachu (SW i niehybrydowa RXH).
F 16 5 Panel przełączników elektrycznych szyb kierowcy.



Komora silnika

Peugeot 508 (2016-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F20 15 Pompa spryskiwacza przód i tył.
F21 20 Pompa spryskiwacza reflektorów.
F22 15 Klakson.
F23 13 Reflektor świateł drogowych z prawej strony.
F24 15 Lewy reflektor świateł drogowych.
