Peugeot 4007 (2007) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 4007 z lat: 2007. Peugeot 4007 to średniej wielkości SUV produkowany przez francuską markę Peugeot od 2007 do 2012 roku. Jest to samochód oparty na platformie Mitsubishi Outlander, który został dostosowany i dostosowany do potrzeb marki Peugeot. Pod względem stylistycznym Peugeot 4007 […]

07/07/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 4007 z lat: 2007.

Peugeot 4007 to średniej wielkości SUV produkowany przez francuską markę Peugeot od 2007 do 2012 roku. Jest to samochód oparty na platformie Mitsubishi Outlander, który został dostosowany i dostosowany do potrzeb marki Peugeot.

Pod względem stylistycznym Peugeot 4007 prezentuje charakterystyczne cechy SUV-a. Ma muskularną sylwetkę, wysoko umieszczone reflektory i wyraźne linie nadwozia. Przód samochodu zdobi charakterystyczna atrapa chłodnicy marki Peugeot, a tylna część ma wyraźne, poziome lampy tylne.

Wnętrze Peugeota 4007 oferuje miejsce dla pięciu pasażerów i elastyczną przestrzeń bagażową. Materiały wykończeniowe są solidne, a deska rozdzielcza jest ergonomicznie zaprojektowana. Samochód może być wyposażony w różne funkcje i wyposażenie, w tym klimatyzację, systemy multimedialne, nawigację satelitarną, skórzaną tapicerkę i wiele innych, w zależności od wersji i opcji.

Peugeot 4007 był dostępny z jednym silnikiem diesla. Był to 2.2-litrowy silnik turbodiesel o mocy około 156 KM. Samochód był oferowany z manualną skrzynią biegów lub automatyczną skrzynią biegów, a także z napędem na przednie koła lub na cztery koła.

Ważnym elementem Peugeota 4007 był system napędu na cztery koła, który pochodził od Mitsubishi. Ten system zapewniał lepszą przyczepność i kontrolę podczas jazdy w trudniejszych warunkach terenowych.

Zobacz także:  Peugeot 308 II (T9) (2013-2015) - schematy bezpieczników i przekaźników

Podsumowując, Peugeot 4007 był SUV-em średniej wielkości, oferującym przestronność, wygodę i pewne zdolności terenowe. Choć samochód był produkowany tylko przez pewien okres, wciąż cieszył się popularnością wśród osób poszukujących kompaktowego SUV-a z marki Peugeot.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

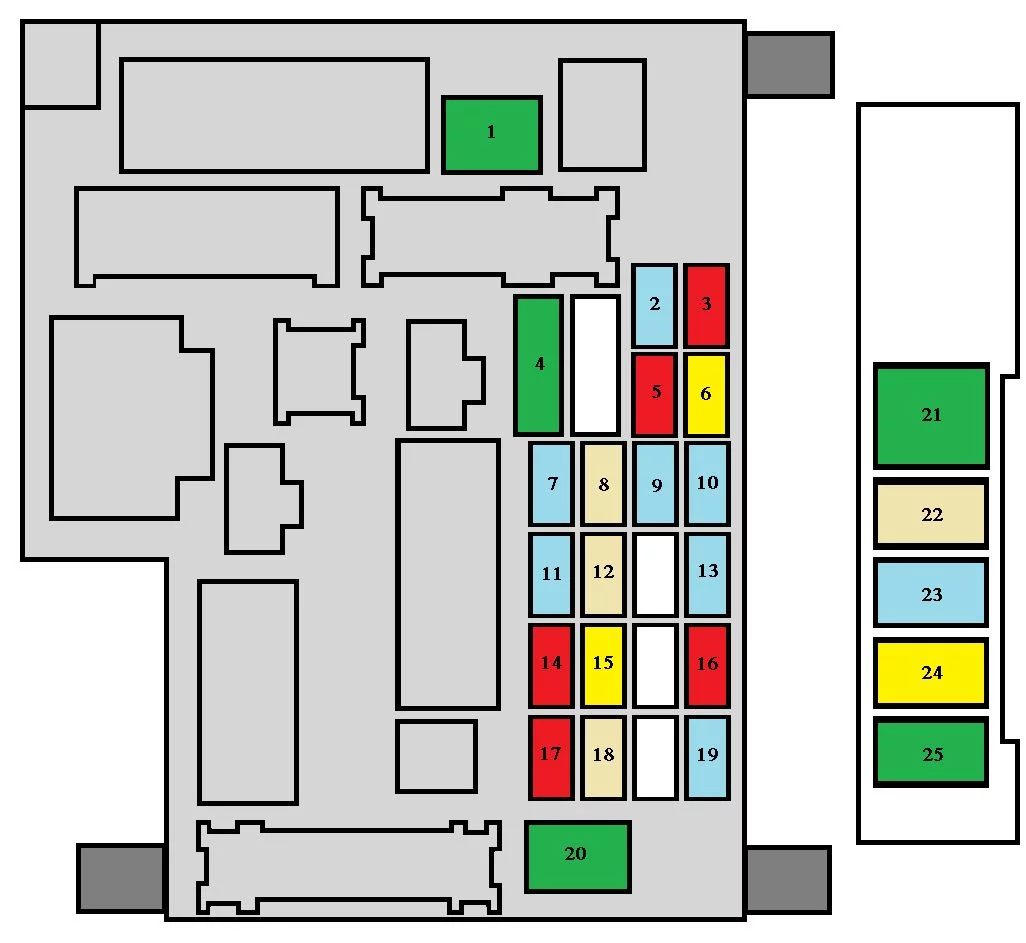

Skrzynka bezpieczników deski rozdzielczej

Peugeot 4007 (2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1* 30 A Ogrzewanie.
2 15 A Światła hamowania;

Trzecie światło hamowania;

Wbudowany interfejs systemów.

3 10 A Tylne światła przeciwmgielne.
4 30 A Wycieraczki i płyn do spryskiwaczy.
5 10 A Gniazdo diagnostyczne.
6 20 A Centralny zamek, lusterka boczne.
7 15 A Sprzęt audio;

Telematyka;

Ekran wielofunkcyjny;

System Bluetooth.

8 7,5 A Kluczyk z pilotem zdalnego sterowania;

Jednostka sterująca klimatyzacją;

Tablica przyrządów;

Panel przełączników;

Elementy sterujące montowane na kierownicy.

9 15 A Ekran wielofunkcyjny;

Tablica przyrządów.

10 15 A Wbudowany interfejs systemowy.
11 15 A Tylna wycieraczka.
12 7,5 A Tablica przyrządów;

Sterownik napędu na 4 koła;

Panel sterowania klimatyzacją;

Sterownik ABS;

Ekran wielofunkcyjny;

Automatyczna regulacja reflektorów;

Podgrzewane siedzenia;

Sterownik poduszek powietrznych;

Czujnik kąta skrętu kierownicy;

Szyberdach;

Odmrażanie tylnej szyby;

Pilot.

13 Nieużywany.
14 10 A Stacyjka.
15 20 A Szyberdach.
16 10 A Lusterka zewnętrzne;

Sprzęt audio;

Telematyka.

17 10 A Sterownik napędu na 4 koła.
18 7,5 A Światła cofania;

Sterownik czujników parkowania;

Kamera cofania;

Sterownik poduszek powietrznych.

19 15 A Gniazdo akcesoriów.
20* 30 A Elektryczne sterowanie szyb.
21* 30 A Odmrażanie tylnej szyby.
22 7,5 A Podgrzewane lusterka boczne.
23 Nieużywany.
24 25 A Fotel kierowcy sterowany elektrycznie;

Oświetlenie przestrzeni na nogi;

Zwalnianie tylnej kanapy.

25 30 A Podgrzewane siedzenia.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO PEUGEOT lub warsztat specjalistyczny

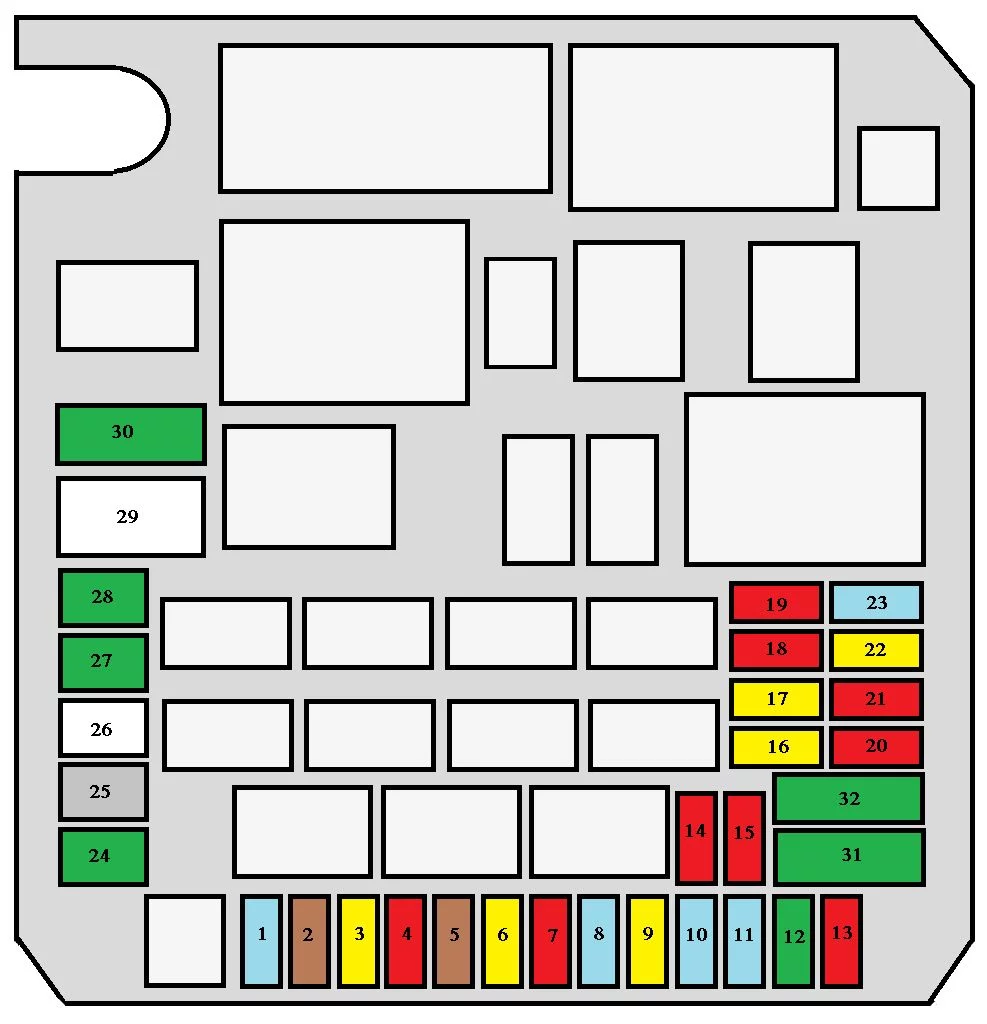

Komora silnika

Peugeot 4007 (2007) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Przednie światła przeciwmgielne.
2 Nieużywany.
3 Nieużywany.
4 10 A Klakson.
5 Nieużywany.
6 20 A Spryskiwacz reflektorów.
7 10 A Warunki ar.
8 Nieużywany.
9 Nieużywany.
10 15 A Odmgławianie;

Wycieraczki.

11 Nieużywany.
12 Nieużywany.
13 Nieużywany.
14 10 A Reflektor świateł drogowych z lewej strony.
15 10 A Reflektor na prawą rękę.
16 20 A Reflektor dwukierunkowy lewy (ksenon).
17 20 A Reflektor prawoskrętny (ksenonowy).
18 10 A Reflektor lewy dwukierunkowy;

Ręczna i automatyczna regulacja reflektorów.

19 10 A Reflektor w prawo.
20 Nieużywany.
21 Nieużywany.
22 20 A Sterownik silnika;

Czujnik wody w oleju napędowym;

Pompa wtryskowa (Diesel);

Czujnik przepływu powietrza;

Czujniki obecności wody;

Czujnik tlenu;

Czujnik położenia wałka rozrządu;

Elektrozawór oczyszczania pochłaniacza;

Czujnik prędkości pojazdu, elektrozawór zmiennego rozrządu (VTC);

Elektrozawór EGR.

23 15 A Pompa benzynowa;

Wskaźnik poziomu paliwa.

24* 30 A Rozrusznik.
25 Nieużywany.
26* 40 A Jednostka sterująca ABS;

Jednostka sterująca ASC.

27* 30 A Jednostka sterująca ABS;

Jednostka sterująca ASC.

28* 30 A Wentylator skraplacza.
29* 40 A Wentylator radarowy.
30 30 A Skrzynka bezpieczników w przedziale pasażerskim.
31 30 A Wzmacniacz audio.
32 30 A Sterowanie silnikiem
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonane przez ASO PEUGEOT.
