Peugeot 4007 (2008-2012) – schematy bezpieczników i przekaźników

Rocznik 4007
Zaktualizowano 7.07.2023
Peugeot 4007 (2008-2012) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 4007 z lat: 2008, 2009, 2010, 2011, 2012.

Peugeot 4007 to kompaktowy SUV, który został wprowadzony na rynek w 2007 roku. Jest to crossover oparty na platformie Mitsubishi Outlander, będący efektem współpracy między francuskim Peugeotem a japońskim Mitsubishi.

Pod względem stylistycznym Peugeot 4007 charakteryzuje się dynamicznym i muskularnym wyglądem, typowym dla SUV-ów. Posiada charakterystyczną sylwetkę z podniesionym zawieszeniem, dużymi nadkolami i wyraźnymi liniami. Przód samochodu zdobią agresywnie wyglądające reflektory i charakterystyczna atrapa chłodnicy, podkreślająca sportowy charakter.

Wnętrze Peugeota 4007 oferuje przestronność i wygodę zarówno dla kierowcy, jak i pasażerów. Kabina jest dobrze wykończona, z solidnymi materiałami i ergonomicznym układem. Samochód może pomieścić do siedmiu pasażerów, a drugi i trzeci rząd siedzeń można składać, aby uzyskać większą przestrzeń bagażową.

Pod względem napędu Peugeot 4007 jest dostępny w wersji z napędem na cztery koła, co czyni go bardziej przydatnym w warunkach terenowych i trudnych warunkach pogodowych. Opcja ta pozwala na lepszą przyczepność i kontrolę na drogach o zmiennym podłożu.

Peugeot 4007 jest zasilany przez 2.2-litrowy silnik turbodiesel o mocy 156 KM, który zapewnia solidne osiągi i dobrą ekonomię paliwa.

Pod względem wyposażenia Peugeot 4007 oferuje różne funkcje i systemy, takie jak klimatyzacja, system audio, system nawigacji satelitarnej, systemy bezpieczeństwa i asystencji kierowcy. Opcjonalnie dostępne są również dodatkowe funkcje, takie jak skórzana tapicerka, podgrzewane fotele, panoramiczny dach i wiele innych.

W sumie Peugeot 4007 oferuje kombinację stylowego wyglądu, przestronnego wnętrza, napędu na cztery koła i solidnych osiągów. Jest to samochód dla osób poszukujących crossovera z możliwościami terenowymi i funkcjonalnością dla większej liczby pasażerów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

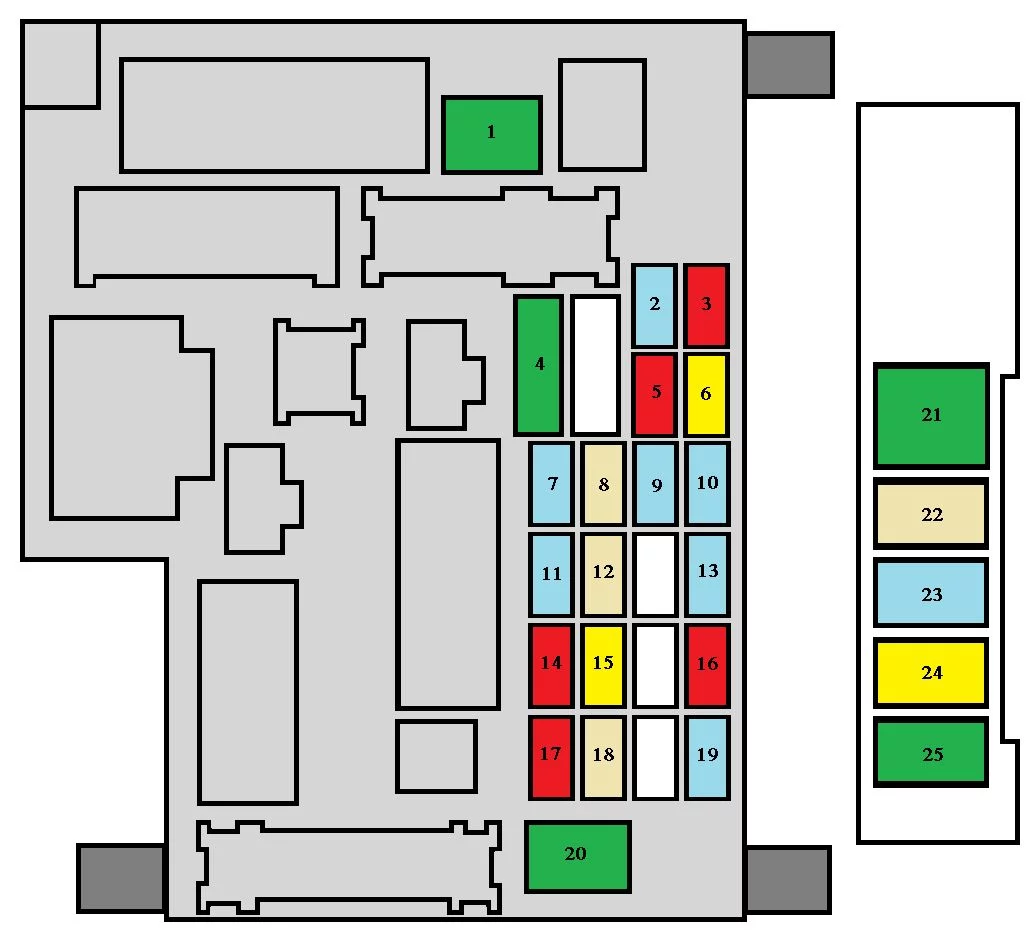

Skrzynka bezpieczników deski rozdzielczej

Peugeot 4007 (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1* 30 A Ogrzewanie.
2 15 A Światła hamowania;

Trzecie światło hamowania;

Wbudowany interfejs systemów.
3 10 A Tylne światła przeciwmgielne.
4 30 A Wycieraczki i płyn do spryskiwaczy.
5 10 A Gniazdo diagnostyczne.
6 20 A Centralny zamek, lusterka boczne.
7 15 A Sprzęt audio;

Telematyka;

Ekran wielofunkcyjny;

System Bluetooth.
8 7,5 A Kluczyk z pilotem zdalnego sterowania;

Jednostka sterująca klimatyzacją;

Tablica przyrządów;

Panel przełączników;

Elementy sterujące montowane na kierownicy.
9 15 A Ekran wielofunkcyjny;

Tablica przyrządów.
10 15 A Wbudowany interfejs systemowy.
11 15 A Tylna wycieraczka.
12 7,5 A Tablica przyrządów;

Sterownik napędu na 4 koła;

Panel sterowania klimatyzacją;

Sterownik ABS;

Ekran wielofunkcyjny;

Automatyczna regulacja reflektorów;

Podgrzewane siedzenia;

Sterownik poduszek powietrznych;

Czujnik kąta skrętu kierownicy;

Szyberdach;

Odmrażanie tylnej szyby;

Pilot.
13 – Nieużywany.
14 10 A Stacyjka.
15 20 A Szyberdach.
16 10 A Lusterka zewnętrzne;

Sprzęt audio;

Telematyka.
17 10 A Sterownik napędu na 4 koła.
18 7,5 A Światła cofania;

Sterownik czujników parkowania;

Kamera cofania;

Sterownik poduszek powietrznych.
19 15 A Gniazdo akcesoriów.
20* 30 A Elektryczne sterowanie szyb.
21* 30 A Odmrażanie tylnej szyby.
22 7,5 A Podgrzewane lusterka boczne.
23 – Nieużywany.
24 25 A Fotel kierowcy sterowany elektrycznie;

Oświetlenie przestrzeni na nogi;

Zwalnianie tylnej kanapy.
25 30 A Podgrzewane siedzenia.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO PEUGEOT lub warsztat specjalistyczny

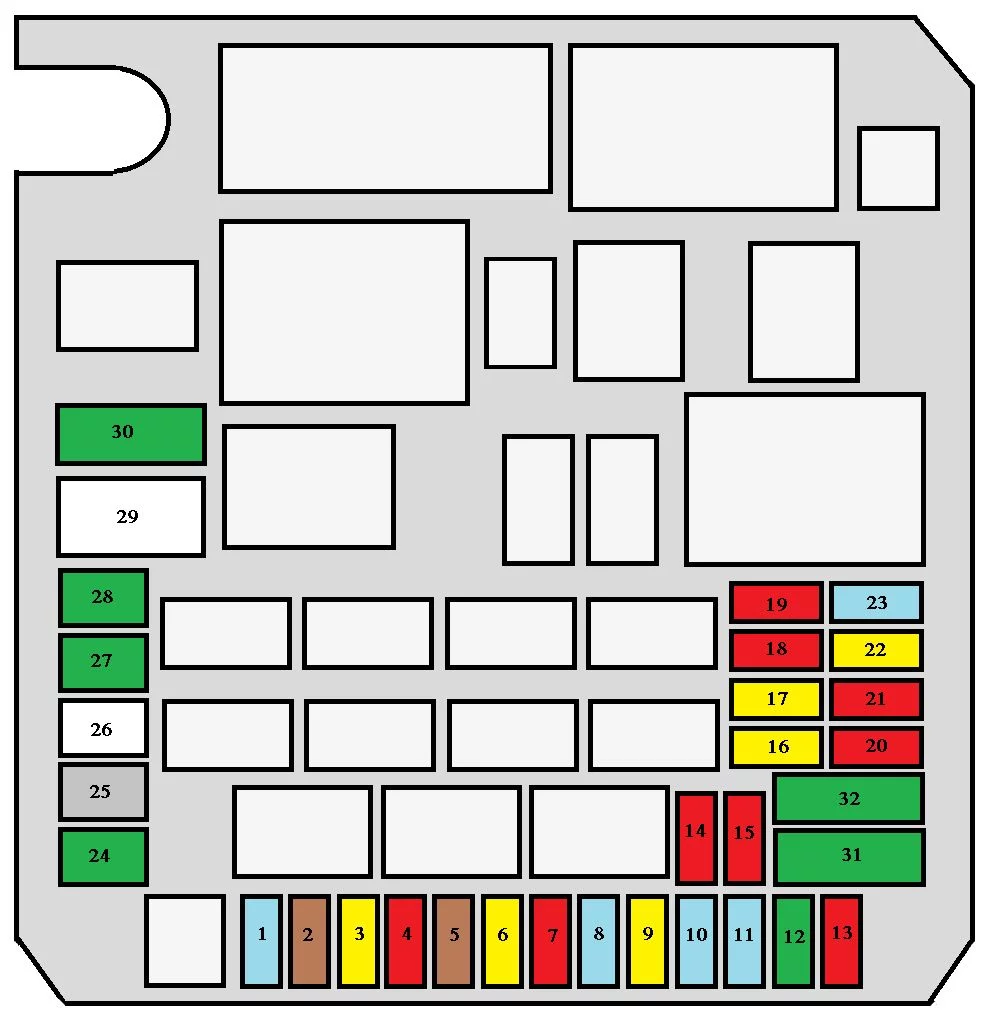

Komora silnika

Peugeot 4007 (2008-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Przednie światła przeciwmgielne.
2 7 A Sterownik silnika 2,4 litra 16V.
3 20 A Jednostka sterująca automatycznej skrzyni biegów CVT;

Przekaźnik sterujący automatycznej skrzyni biegów CVT.
4 10 A Klakson.
5 7,5 A Alternator 2,4 litra 16 V.
6 20 A Spryskiwacz reflektorów.
7 10 A Klimatyzacja.
8 15 A Sterownik silnika 2,4 litra 16V.
9 – Nieużywany.
10 15 A Odmgławianie;

Wycieraczki.
11 – Nieużywany.
12 – Nieużywany.
13 – Nieużywany.
14 10 A Lewy reflektor świateł drogowych.
15 10 A Reflektor świateł drogowych z prawej strony.
16 20 A Światło mijania lewe (ksenonowe).
17 20 A Reflektor świateł mijania z prawej strony (ksenon).
18 10 A Reflektor świateł mijania lewych;

Ręczna i automatyczna regulacja reflektorów.
19 10 A Reflektor świateł mijania z prawej strony.
20 – Nieużywany.
21 10 A Cewki zapłonowe.
22 20 A Sterownik silnika;

Czujnik wody w oleju napędowym;

Pompa wtryskowa (Diesel);

Czujnik przepływu powietrza;

Czujniki obecności wody;

Czujnik tlenu;

Czujnik położenia wałka rozrządu;

Elektrozawór oczyszczania pochłaniacza;

Czujnik prędkości pojazdu, elektrozawór zmiennego rozrządu (VTC);

Elektrozawór EGR.
23 15 A Pompa benzynowa;

Wskaźnik poziomu paliwa.
24* 30 A Rozrusznik.
25 – Nieużywany.
26* 40 A Jednostka sterująca ABS, jednostka sterująca ASC.
27* 30 A Jednostka sterująca ABS, jednostka sterująca ASC.
28* 30 A Wentylator skraplacza.
29* 40 A Wentylator chłodnicy.
30 30 A Skrzynka bezpieczników w przedziale pasażerskim.
31 30 A Wzmacniacz dźwięku.
32 30 A Jednostka sterująca silnika Diesla.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace przy bezpiecznikach maxi muszą być wykonywane przez ASO PEUGEOT lub warsztat specjalistyczny.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
