W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Vivaro A z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Opel Vivaro A to lekki samochód dostawczy produkowany przez Opla od 2001 do 2014 roku. Był to jeden z kilku modeli koncernu General Motors (obecnie Stellantis) opracowanych w ramach kooperacji z koncernami Renault i Nissan. Wspólnie z nimi koncern wyprodukował również bliźniacze modele: Renault Trafic i Nissan Primastar.

Opel Vivaro A oferowany był w różnych wersjach nadwoziowych, takich jak furgon, kombi, minibus i podwozie z zabudową. W zależności od wersji i rocznika, auto wyposażone było w różne silniki diesla o pojemności od 1,9 do 2,5 litra i mocy od 82 do 146 KM. Wszystkie jednostki napędowe spełniały normy emisji spalin Euro 3 i Euro 4.

W 2006 roku Vivaro przeszedł face lifting, który przyniósł zmiany w wyglądzie zewnętrznym, m.in. zmiany w zderzakach, reflektorach i atrapie chłodnicy. Zmieniono również wystrój wnętrza i dodano nowe systemy bezpieczeństwa.

Ostatnia wersja Opel Vivaro A zeszła z taśmy produkcyjnej w 2014 roku i została zastąpiona modelem Vivaro B, który zadebiutował rok wcześniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja

Opel Vivaro A (2001-2014) - schematy bezpieczników i przekaźników

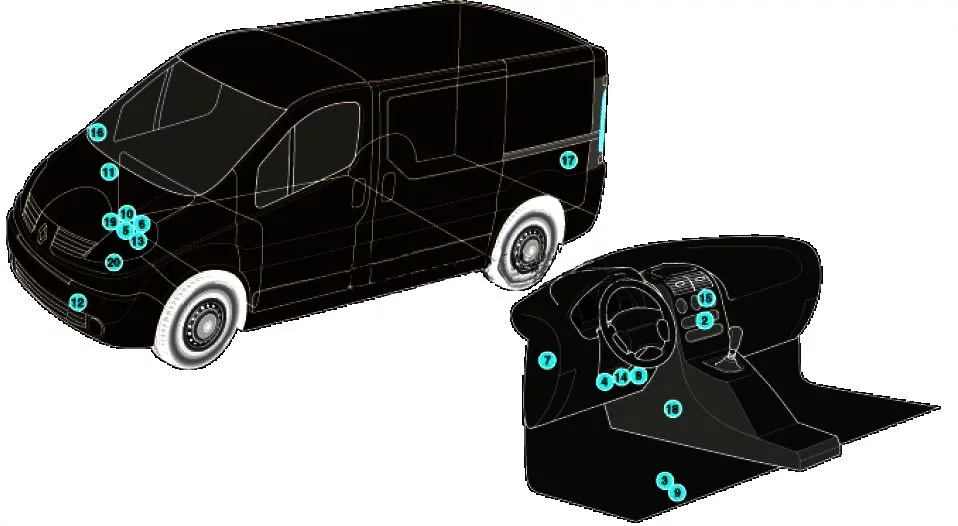

Opis

1 Elektroniczna jednostka sterująca ABS – podpodłogowa
2 Sterownik klimatyzacji/nagrzewnicy
3 Bateria akumulatora
4 Złącze diagnostyczne (DLC)
5 Elektroniczny moduł sterujący silnika (ECM)
6 Skrzynka bezpieczników / przekaźników, komora silnika
7 Skrzynka bezpieczników / przekaźników, zestaw wskaźników 1
8 Skrzynka bezpieczników / przekaźników, tablica przyrządów 2
9 Skrzynka bezpieczników / przekaźników pod podłogą
10 Przekaźnik świecy żarowej
11 Rezystor silnika dmuchawy nagrzewnicy – ​​w bloku nagrzewnicy
12 Sygnał dźwiękowy
13 Wyłącznik bezwładnościowy odcinający paliwo
14 Wielofunkcyjna jednostka sterująca – funkcje: system antywłamaniowy, centralny zamek, alarm, odmgławiacz tylnej szyby, immobiliser, kierunkowskazy, oświetlenie wnętrza, wycieraczka/spryskiwacz szyby przedniej
15 Jednostka sterująca nawigacją
16 Czujnik temperatury otoczenia – w lusterku prawych drzwi
17 Jednostka sterująca systemu parkowania
18 Elektroniczna jednostka sterująca SRS
19 Elektroniczny moduł kontroli skrzyni biegów (TCM) – skrzynia biegów ASM
20 Czujnik prędkości pojazdu – na skrzyni biegów (niektóre modele)
Zobacz także:  Opel Ampera (2012-2015) - schematy bezpieczników i przekaźników

Przedział pasażerski

Główna skrzynka bezpieczników znajduje się z tyłu tablicy rozdzielczej.

Na odwrocie osłony naklejony zostanie aktualny schemat z rozmieszczeniem elementów.

Opel Vivaro A (2001-2014) - schematy bezpieczników i przekaźników

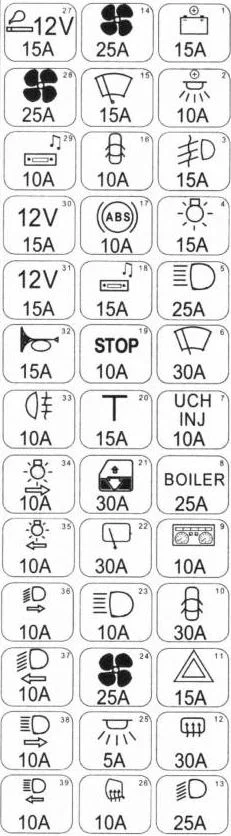

Opis

1 15A System audio, przekaźnik światła, alarm, wyświetlacz, ECU nawigacji, tachograf
2 10A Oświetlenie wnętrza
3 15A Przekaźnik świateł przeciwmgielnych
4 Sygnał 15A, Przełączniki: oświetlenie zewnętrzne, kierunkowskazy, światła przeciwmgielne
5 Sygnał 25A, Przełączniki: oświetlenie zewnętrzne, kierunkowskazy, światła przeciwmgielne
6 30A Wycieraczki i spryskiwacze szyb
7 10A ECU, ręczna skrzynia biegów, ECU, rozrusznik i przekaźnik pompy paliwa
8 25A Grzałka wewnętrzna
9 10A Centralny zamek, złącze diagnostyczne, tablica przyrządów, czujnik kąta skrętu
10 30A Centralny zamek
11 15A kierunkowskaz
12 30A Przekaźnik podgrzewanej tylnej szyby i lusterek zewnętrznych
13 Sygnał 25A, przełączniki: oświetlenie zewnętrzne, kierunkowskazy i światła przeciwmgielne
14 25A Przekaźnik elektrycznej pompy wodnej systemu ogrzewania postojowego, Pomocniczy blok dystrybucji powietrza
15 15A Tylne światła do jazdy – włącznik, przekaźnik ogrzewania paliwa, światło cofania, wycieraczka szyby przedniej
16 10A Centralny zamek, ogrzewana tylna szyba, oświetlenie schowka na rękawiczki, tablica przyrządów, klimatyzacja, regulacja zasięgu reflektorów
17 10A Czujnik prędkości pojazdu, czujnik kąta skrętu, ABS ECU, ESP ECU
18 15A Panel sterowania nagrzewnicy, wycieraczki i spryskiwacze, system audio, wymiary przekaźnika, światła mijania, wycieraczka tylnej szyby, wyświetlacz
19 Przełącznik świateł hamowania 10A, złącze diagnostyczne, sterownik poduszki powietrznej i wspomaganie parkowania, czujnik deszczu i światła, przełącznik ESP
20 15A Nagrzewnica wnętrza, Przekaźnik dodatkowej nagrzewnicy, Podgrzewane fotele kierowcy i pasażera – przełączniki
21 30A Elektryczne szyby
22 30A Wycieraczka tylnej szyby: silnik i przekaźnik
23 10A Reflektory świateł drogowych
24 25A Panel sterowania klimatem dla pasażerów, pomocniczy system ogrzewania – przekaźnik pompy wodnej
25 5A Przekaźnik do rozładowania obwodu zasilania „+” akumulatora z opóźnieniem czasowym dla oświetlenia wewnętrznego
26 10A Podgrzewane lusterka zewnętrzne
27 15A Zapalniczka – I rząd siedzeń, Wyposażenie dodatkowe – I rząd siedzeń
28 25A Wentylator nagrzewnicy i klimatyzatora, Klimatyzacja – panel sterowania
29 Wyświetlacz 10A, światła do jazdy dziennej – przekaźnik główny, system audio, ECU nawigacji
30 15A Dodatkowe gniazdo 12 V – I rząd siedzeń
31 15A Dodatkowe gniazdo 12 V – II rząd siedzeń
32 15A sygnał dźwiękowy
33 10A Światła przeciwmgielne
34 10A Światła pozycyjne – sterburta
35 10A Światła pozycyjne – lewa burta, oświetlenie oprzyrządowania
36 10A Światło mijania – prawy reflektor
37 10A Światło mijania – lewy reflektor
38 10A Światło drogowe – prawy reflektor
39 10A Lewy reflektor świateł drogowych
Zobacz także:  Opel Insignia B (2022) - schematy bezpieczników i przekaźników



Skrzynka przekaźnikowa

Możliwa jest obecność dodatkowych bloków z przekaźnikami w tablicy rozdzielczej.

Opel Vivaro A (2001-2014) - schematy bezpieczników i przekaźników

Opel Vivaro A (2001-2014) - schematy bezpieczników i przekaźników

Opis

A Przekaźnik ogrzewania tylnego ekranu
b Limit czasu dla wycieraczek tylnej szyby
C Przekaźnik wycieraczek tylnej szyby
D Przekaźnik + po-kontakt
E Przekaźnik wyzwalający klimatyzację
F Przekaźnik podgrzewanej szyby przedniej
g Przekaźnik do lamp przeciwmgielnych
h Przekaźnik „reflektorów” dla świateł mijania
I Przekaźnik „reflektorów” do świateł postojowych
J Przekaźnik główny „reflektorów”
K Przekaźnik termostatu elektronicznego
Zobacz także:  Opel Monterey (1991-1999) - schematy bezpieczników i przekaźników

Komora silnika

W komorze silnika jednostka znajduje się po lewej stronie pod osłoną ochronną.

Typ 1

Opel Vivaro A (2001-2014) - schematy bezpieczników i przekaźników

Opis

4 20A Przekaźnik podgrzewacza paliwa
Zabezpieczenie obwodu zasilania (1841)
2A 60A Skrzynka bezpieczników w przedziale pasażerskim, przekaźnik odbiornika 1
2B rezerwa
2C 60A Przekaźniki 1 i 2 „+” po zasileniu zapłonu, Przekaźnik dodatkowej nagrzewnicy przedziału pasażerskiego
2D 60A Skrzynka bezpieczników w przedziale pasażerskim, Alarm antywłamaniowy
2E rezerwa
2F 40A Elektryczny termowentylator i klimatyzator

Typ 2

Opel Vivaro A (2001-2014) - schematy bezpieczników i przekaźników

Opis

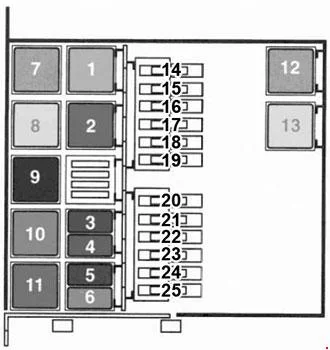

1 Grzałka pomocnicza: 2 lub 3 dodatkowe grzałki
Olej napędowy: przekaźnik ogrzewania postojowego
2 Olej napędowy: Przekaźnik do komputera wtrysku paliwa
Benzyna: przerwanie wtrysku
3 Przekaźnik pompy oleju napędowego
4 Przekaźnik pompy paliwa/podgrzewania oleju napędowego
5 Ogrzewanie postojowe na olej napędowy: Przekaźnik zespołu wentylatora, drugi poziom prędkości
6 Przekaźnik sprzęgający: sprężarka AC
7 1 przekaźnik dodatkowej grzałki (termo-tłok)
8 2 lub 3 dodatkowe grzałki (termotłoki)
Benzyna: Przekaźnik ogrzewania postojowego
9 Olej napędowy: zespół wentylatora
Olej napędowy: Przekaźnik drugiego poziomu prędkości z klimatyzacją
Benzyna: Pierwszy poziom prędkości z klimatyzacją
10 Benzyna: zespół wentylatora
Olej napędowy: Przekaźnik pierwszego poziomu prędkości wentylatora z klimatyzacją
Benzyna: Drugi poziom prędkości z AC
11 Nieużywany
12 Przekaźnik podgrzewanej szyby przedniej.
13 Przekaźnik podgrzewanej szyby przedniej.
14 Nieużywany
15 Nieużywany
16 40A AC
17 50A Ogrzewanie przedniej szyby
18 50A Ogrzewanie przedniej szyby
19 60A WPB
20 60A ABS
21 60A WPB
22 60A WPB
23 Wentylator chłodnicy 50/60/70A
24 50/60A Ostrzeżenie autobezpiecznik
25 70A Nagrzewanie wstępne
