Opel Adam (2015-2017) – schematy bezpieczników i przekaźników

Rocznik 2015-2017

Zaktualizowano 10.05.2023

Opel Adam (2015-2017) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Adam z lat: 2015, 2017.

Opel Adam to niewielki, miejski samochód produkowany przez niemiecką markę w latach 2013-2019. W 2015 roku model przeszedł facelifting, który wprowadził niewielkie zmiany stylistyczne oraz usprawnienia techniczne.

W latach 2015-2017 Opel Adam dostępny był w trzech wersjach wyposażenia: Jam, Glam oraz Slam. Samochód oferował duży wybór silników, począwszy od jednostek benzynowych o pojemnościach od 1.0 do 1.4 litra, aż po silniki wysokoprężne o pojemności 1.3 litra. Wszystkie silniki spełniały normy emisji spalin Euro 6.

Wnętrze Opel Adam w wersji po liftingu otrzymało nowy system multimedialny IntelliLink, umożliwiający połączenie z systemami Apple CarPlay i Android Auto. Klienci mieli również do wyboru bogate opcje personalizacji, w tym szeroki wybór kolorów nadwozia i elementów wnętrza, takich jak tapicerki czy ozdobne panele.

Opel Adam w wersji po liftingu otrzymał także szereg usprawnień technicznych, w tym lepsze tłumienie drgań i hałasu, co wpłynęło pozytywnie na komfort jazdy. Samochód był wyposażony w systemy bezpieczeństwa, takie jak ABS, ESP czy sześć poduszek powietrznych.

Podsumowując, Opel Adam po faceliftingu w latach 2015-2017 oferował bogate opcje personalizacji, nowoczesne systemy multimedialne oraz szeroki wybór silników. Samochód był przeznaczony dla klientów poszukujących niewielkiego, miejskiego auta o stylowym designie i dobrej jakości wykonania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

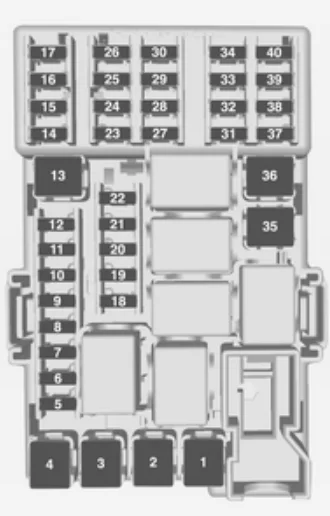

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Opel Adam (2015-2017) - schematy bezpieczników i przekaźników

Numer	Opis
1	–
2	Przełącznik lusterka zewnętrznego
3	Moduł sterowania nadwozia
4	Składany szyberdach/moduł sterowania podwoziem
5	ABS
6	Światło do jazdy dziennej lewe
7	–
8	Moduł sterowania nadwozia
9	Czujnik akumulatora pojazdu
10	Poziomowanie reflektorów; TPMS; Składany szyberdach.
11	Tylna wycieraczka
12	Odmgławianie szyb
13	Światło do jazdy dziennej prawe
14	Odmgławianie lusterek bocznych
15	–
16	Moduł sterujący podwozia; System LPG.
17	Lusterko wewnętrzne
18	Moduł sterujący silnika
19	Pompa paliwowa
20	–
21	Cewka wtryskowa
22	–
23	System wtrysku
24	System spryskiwaczy
25	System oświetleniowy
26	Moduł sterujący silnika
27	–
28	Moduł sterujący silnika
29	Moduł sterujący silnika
30	–
31	Reflektor lewy
32	Reflektor prawy
33	Moduł sterujący silnika
34	Klakson
35	Sprzęgło
36	–

Opel Adam (2015-2017) - schematy bezpieczników i przekaźników

Numer	Opis
1	Pompa ABS
2	Przednia wycieraczka
3	Dmuchawa
4	Panel przyrządów
5	–
6	–
7	Elektryczna pompa próżniowa
8	Niski poziom wentylatora chłodzącego
9	Wysoki poziom wentylatora chłodzącego
10	Wentylator chłodzący; Elektryczna pompa próżniowa,
11	Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie:
Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej. Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:
Znajduje się za pokrywą w schowku. Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Adam (2015-2017) - schematy bezpieczników i przekaźników

Numer	Opis
1	–
2	–
3	Okna elektryczne
4	Transformator napięcia
5	Moduł sterowania nadwozia 1
6	Moduł sterujący nadwozia 2
7	Moduł sterowania nadwozia 3
8	Moduł sterowania nadwozia 4
9	Moduł sterowania nadwozia 5
10	Moduł sterowania nadwozia 6
11	Moduł sterowania nadwozia 7
12	Moduł sterowania nadwozia 8
13	–
14	Pokrywa bagażnika
15	Złącze diagnostyczne
16	Złącze danych
17	Zapłon
18	System klimatyzacji
19	Wzmacniacz dźwięku
20	Asystent parkowania
21	Przełącznik hamulca
22	System nagłośnieniowy
23	Wyświetlacz
24	–
25	Onstar
26	Panel przyrządów
27	Ogrzewanie fotela kierowcy
28	–
29	–
30	Panel przyrządów
31	Klakson
32	Ogrzewanie fotela pasażera
33	Podgrzewana kierownica
34	–
35	–
36	–
37	Tylna wycieraczka
38	Zapalniczka
39	–
40	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
