W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Vivaro B z lat: 2014, 2015, 2016, 2017, 2018, 2019.

Opel Vivaro B to druga generacja popularnego samochodu dostawczego marki Opel, produkowana od 2014 roku. Zastąpiła ona poprzedni model, Vivaro A, który produkowany był w latach 2001-2014. Vivaro B została opracowana we współpracy z francuskim koncernem PSA Peugeot Citroën, co wpłynęło na zmiany w wyglądzie i konstrukcji pojazdu.

Opel Vivaro B dostępny jest w kilku wersjach nadwozia: furgon, kombi, platforma, a także jako Vivaro Life – wersja pasażerska. W porównaniu do poprzedniej generacji, Vivaro B jest nieco większy i oferuje większą przestrzeń ładunkową. Samochód wyposażony jest w liczne udogodnienia, takie jak system multimedialny z ekranem dotykowym, klimatyzację, tempomat, a także systemy bezpieczeństwa, w tym ABS, ESP i system kontroli trakcji.

W zależności od wersji, Opel Vivaro B oferowany jest z różnymi silnikami, w tym z dieslami o pojemności 1.6 l i mocy od 90 do 145 KM oraz benzynowym silnikiem o mocy 120 KM. W zależności od silnika, dostępna jest skrzynia biegów manualna lub automatyczna.

Opel Vivaro B cieszy się popularnością wśród przedsiębiorców i firm transportowych, dzięki swojej pojemnej przestrzeni ładunkowej, wygodzie i niezawodności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

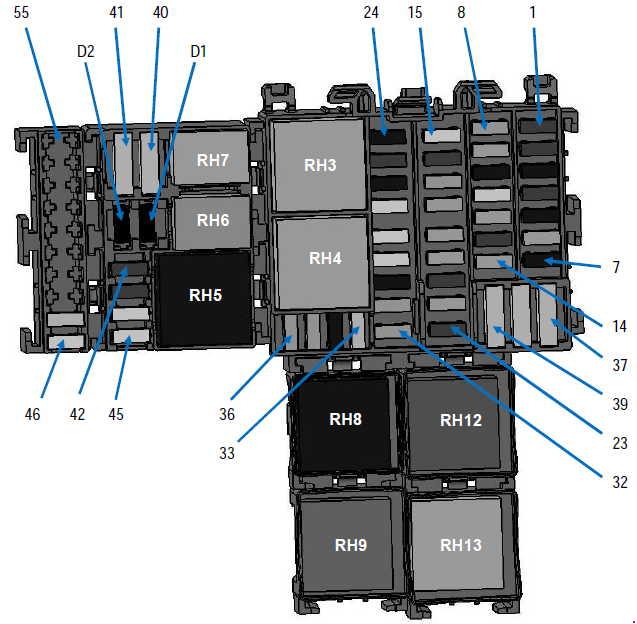

Bezpieczniki i skrzynki przekaźnikowe w przedziale pasażerskim

Skrzynka bezpiecznikowa

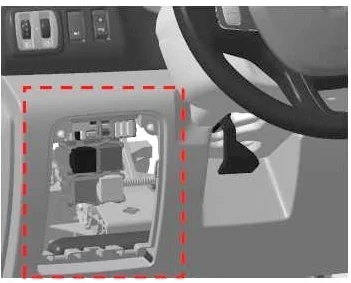

Znajduje się po lewej stronie deski rozdzielczej – za pokrywą w pojazdach LHD.

Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźników

Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźników

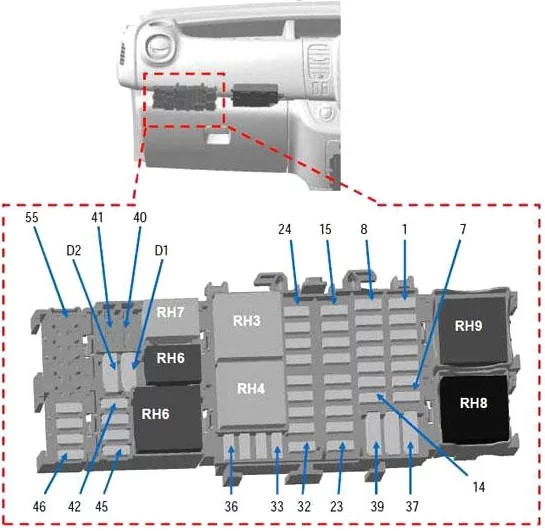

Lub w schowku (RHD).

Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźników

Opis

F1 30A + zasilana akumulatorem wycieraczka tylnej szyby
F2 10A Główny klakson elektromagnetyczny
F3 15A + gniazdo akcesoriów do ładowania akumulatora
F4 30A + opóźnienie silnika podnośnika szyby kierowcy
F5 15A + gniazdo na tylne akcesoria dystrybucji prądu
F6 Rozruch 5A BCM +
F7 15A + po zapłonie zasilanie podgrzewane fotele
F8 Zasilanie akumulatora 5A + EMM (po ładowaniu zapłonu na VSC) AVS,AUO
Zasilanie akumulatora 15A + EMM (po ładowaniu zapłonu na VSC) SOP03C
F9 5A + ogólny rozkład prądu
F10 15A + gniazdo zapalniczki lub przednia dystrybucja prądu w gnieździe akcesoriów
F11 Zasilanie akumulatorowe 25A + EMM (R światła do jazdy dziennej, przednie położenie, R światła drogowe, L światła mijania)
F12 5A + czasowe zasilanie akumulatorowe światła hamowania, ABS, transponder
F13 10A + czasowe zasilanie akumulatorowe oświetlenie wnętrza i klimatyzacja
F14 5A + czasowe zasilanie akumulatora kąt kierownicy Zatrzymaj i uruchom pojazd bezkluczykowy
F15 25A + Po włączeniu zapłonu wycieraczka tylnej szyby, pompa spryskiwacza szyb, klakson
F 16 10A Ogólnie + po doprowadzeniu zapłonu
F17 5A + po włączeniu zapłonu kontrolki biegu wstecznego
F18 5A + po wyłączniku zasilania zapłonu
F19 5A + po wtrysku zasilania zapłonu, przekaźnik rozrusznika, BCM
F20 5A + poduszka powietrzna zasilania po zapłonie, blokada kolumny
F21 30A + wyłącznik podnośnika szyby pasażera po zapłonie
F22 10A + pompa wspomagania zasilania po zapłonie
F23 Światła hamowania akumulatora 15A + EMM
F24 15A + zasilanie bateryjne BCM (+ czasowe zasilanie bateryjne)
F25 10A + zasilanie bateryjne BCM, elektroniczne jednostki obliczeniowe, system monitorowania ciśnienia w oponach i pojazd bezkluczykowy
F26 15A + zasilanie bateryjne BCM dla świateł awaryjnych i kierunkowskazów
F27 25A + zasilanie bateryjne BCM do blokowania elementów otwieranych
F28 Zasilanie akumulatorowe 25A + EMM dla świateł do jazdy dziennej L, pozycji tylnej, świateł drogowych L, świateł mijania R
F29 Pozycja tablicy rejestracyjnej zasilania akumulatora 25A + EMM, przednie i tylne światła przeciwmgielne
F30 15A + zasilanie bateryjne pojedyncza dźwignia, alarm, klakson
F31 5A + deska rozdzielcza zasilania bateryjnego
F32 5A + zasilanie bateryjne pojedyncza dźwignia
F33 20A + przygotowanie do gniazda haka holowniczego z zasilaniem akumulatora
F34 15A (dostarczany w zestawie z hakiem holowniczym)
F35 5A + wyłącznik zasilania akumulatora radio, multimedia, lusterka, gniazdo diagnostyczne
F36 5A + podgrzewacz lusterka zasilającego
F37 10A + lusterka elektryczne z czasowym zasilaniem akumulatorowym, dodatkowy adapter UCE
F38 40A + wyłącznik zasilania akumulatora tachygrafia
F39 40A + wycieraczka z zasilaniem bateryjnym
F40 20A + przekaźnik rozdziału prądu zasilania akumulatora 1 (ogrzewanie, klimatyzacja)
F41 15A + wstępne wyposażenie do dystrybucji prądu, dodatkowe adaptacje
F42 10A + grzałka zasilająca akumulator
F43 10A + silnik zasilający z dodatkową adaptacją
F44 25A + grzałka silnika posuwu
F45 25A + po zapłonie zasilanie dodatkowej klimatyzacji
F46 25A + po przekazaniu zasilania zapłonu dla pojazdu bezkluczykowego
F47 Zasilanie bateryjne 20A + EMM dla przekaźnika dystrybucji prądu bez obciążenia
F48
F49
F50
F51
F52
F53
F54
F55
Zobacz także:  Opel Crossland (2021-2022) - schematy bezpieczników i przekaźników

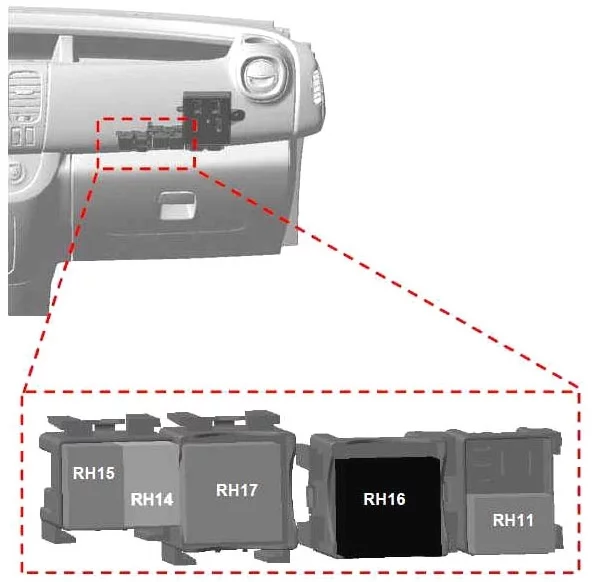

Skrzynka przekaźnikowa

Dodatkowa skrzynka przekaźnikowa znajduje się po prawej stronie – w schowku na rękawiczki na LHD.

Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźników

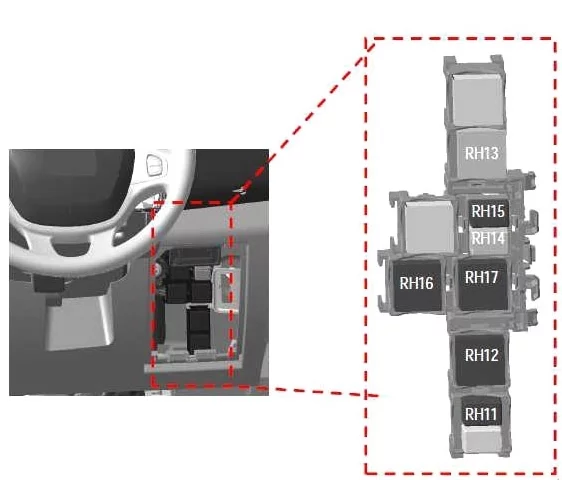

Lub za pokrywą (RHD).

Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźników

Opis

RH3 40A Przekaźnik wycieraczek szyby przedniej
RH4 40A Przekaźnik 2. prędkości wycieraczki przedniej szyby
RH5 40A + po zapłonie przekaźnik zasilania ogrzewania i klimatyzacji tylnej
RH6 20A przekaźnik pomocniczy macierzy nagrzewnicy pompy wodnej;
RH7 20A Przekaźnik elektrycznego odblokowania drzwi kierowcy (SDO)
RH8 70A + przekaźnik dystrybucji prądu nr. 1
RH9 40A + przekaźnik dystrybucji prądu nr. 2
RH11 20A Przekaźnik elektrycznego podnoszenia szyb
RH12 Lusterka 40A + przekaźnik ogrzewania tylnej szyby
RH13 40A Przekaźnik wycieraczki tylnej szyby
RH14 20A Przekaźnik centralnego zamka drzwi
RH15 20A Przekaźnik elektrycznego podnoszenia szyb
RH16 40A Przekaźnik zasilania po zapłonie nr. 2 (pojazdy z kartą zestawu głośnomówiącego)
RH17 40A Silnik pracuje + przekaźnik
RH18
RH19
RH20
Zobacz także:  Opel Combo E (2019-2023) - schematy bezpieczników i przekaźników

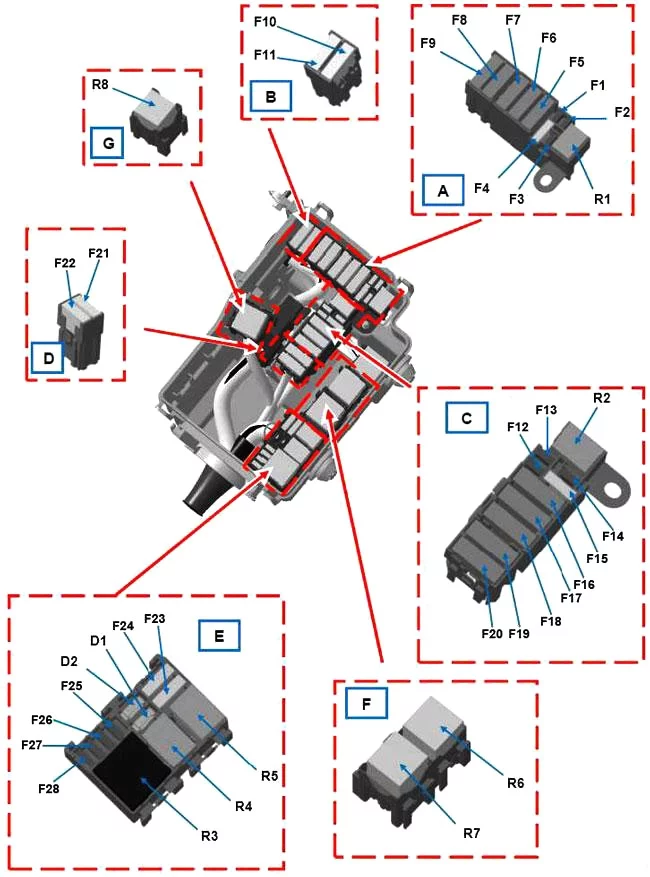

Komora silnika

Znajduje się po lewej stronie, obok akumulatora.

Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźników

Opis

F1
F2
F3 25 ABS/ESP
F4 30 Rozrusznik
F5 70 Przedział pasażerski 1
F6 70 Przedział pasażerski 3
F7 50 ABS/ESP
F8 60 Przedział pasażerski 2
F9 20 Podgrzewacz luster
40 Tylne okno + ogrzewanie lusterek
F10
F11
F12
F13
F14 15 + kompresor klimatyzacji z zasilaniem akumulatorowym
F15 15 Pompa paliwowa
F 16 70 Jednostka sterująca nagrzewnicy
F17 60 Zespół elementu grzejnego
F18 60 Zespół elementu grzejnego
F19 40 Przyrostek silnika *408 i klimatyzacja lub 450 i ogrzewanie Zespół wentylatora napędzanego silnikiem 1
50 Przyrostek silnika *408 i ogrzewanie lub 450 i klimatyzacja Zespół wentylatora napędzanego silnikiem 1
F20 40 Przyrostek silnika *408 i klimatyzacja lub 450 Zespół wentylatora napędzanego silnikiem 2
F21
F22
F23
F24
F25
F26 25 Nagrzewnica na olej napędowy
F27 20 Układ wtrysku silnika
F28 15 Układ wtrysku silnika
Przekaźnik
R1 20 Startowy
R2 20 Przekaźnik pompy paliwa
R3 40 Przekaźnik zasilania wtrysku
R4 20 Przekaźnik sterowania sprężarką
R5
R6 70 Wysoka prędkość (zespół wentylatora napędzanego silnikiem 1)
R7 40 Niska prędkość (zespół wentylatora napędzany silnikiem)
R8 40 Wysoka prędkość (zespół wentylatora napędzanego silnikiem 2)
Diody
D1 Sprężarka klimatyzacji
D2
Zobacz także:  Opel Zafira B (2006-2014) - schematy bezpieczników i przekaźników

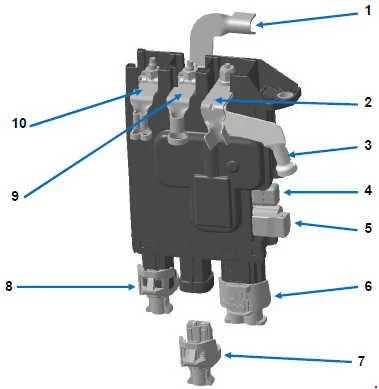

Elektryczna jednostka rozdzielcza

Znajduje się w pobliżu samego akumulatora.

Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźnikówOpis

  1. Okablowanie zasilania ochrony akumulatora
  2. Okablowanie silnika 300A (alternator)
  3. 300A Okablowanie silnika (rozrusznik)
  4. Bezpiecznik mini 5A z nasadką (Start/Stop)
  5. Okablowanie kabiny 5A (Start/Stop)
  6. Okablowanie kabiny 50A (konwersja opcji KPD i KC6 lub hak holowniczy przyczepy)
  7. Zarezerwowane dla celowych przebudów zabudowy nadwozia
  8. 35A Okablowanie silnika (zarządzanie silnikiem)
  9. Jednostka przyłączeniowa silnika
  10. Okablowanie kabiny 120A (wspomaganie kierownicy)
