Opel Mokka (2013-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Mokka z lat: 2013, 2014, 2015. Opel Mokka to niewielki crossover, który zadebiutował na rynku w 2013 roku. W ciągu następnych dwóch lat producent wprowadził kilka istotnych zmian, co sprawiło, że Mokka stała się jeszcze lepsza i bardziej konkurencyjna w swojej klasie. […]

05/10/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Mokka z lat: 2013, 2014, 2015.

Opel Mokka to niewielki crossover, który zadebiutował na rynku w 2013 roku. W ciągu następnych dwóch lat producent wprowadził kilka istotnych zmian, co sprawiło, że Mokka stała się jeszcze lepsza i bardziej konkurencyjna w swojej klasie.

Pod względem wyglądu, Mokka z 2013-2015 roku wyróżnia się dynamicznymi liniami i charakterystycznymi reflektorami w kształcie litery „U”. W środku znajduje się ergonomicznie zaprojektowany kokpit z intuicyjnymi przyciskami i wyświetlaczem umieszczonym na desce rozdzielczej.

Pod maską Mokka z tego okresu oferowana była z dwoma silnikami benzynowymi: 1.4 litra i 1.6 litra oraz jednym silnikiem Diesla o pojemności 1.7 litra. Silnik 1.4 litra osiąga moc 140 KM, a 1.6 litra – 115 KM. Silnik Diesla generuje moc 130 KM. Wszystkie wersje były wyposażone w manualną skrzynię biegów, a niektóre modele były dostępne z automatyczną skrzynią biegów.

Mokka z 2013-2015 roku była dostępna w trzech wersjach wyposażenia: Enjoy, Cosmo i Cosmo+.

Wersja Enjoy oferowała standardowe wyposażenie, takie jak klimatyzacja, system audio z CD/MP3, elektrycznie regulowane i podgrzewane lusterka zewnętrzne, elektrycznie sterowane szyby, tempomat i światła przeciwmgielne.

Wersja Cosmo dodatkowo oferowała skórzaną tapicerkę, podgrzewane fotele, klimatyzację automatyczną, czujniki parkowania, system start-stop oraz system monitorowania martwego pola.

Najwyższa wersja wyposażenia, Cosmo+, była wyposażona w kamerę cofania, nawigację satelitarną, skórzane fotele i podgrzewane tylne siedzenia.

Zobacz także:  Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

W kwestii bezpieczeństwa, Mokka z tego okresu była wyposażona w system ABS, ESP, kontrolę trakcji oraz sześć poduszek powietrznych.

Podsumowując, Opel Mokka z rocznika 2013-2015 to kompaktowy crossover z charakterystycznym wyglądem i dobrze zaprojektowanym wnętrzem. Oferował kilka wersji silnikowych i trzy wersje wyposażenia, z bogatym zestawem opcji. Mokka z tego okresu była również dobrze wyposażona pod kątem bezpieczeństwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

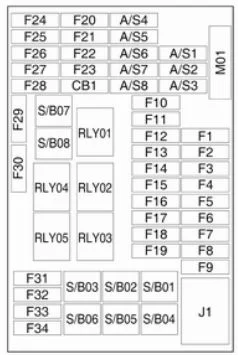

Skrzynka bezpieczników w komorze silnika

Opel Mokka (2013-2015) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się w komorze silnika. Zdejmij pokrywę, podnieś ją do góry i zdejmij.



Mini bezpieczniki

Numer Opis
1 Szyberdach
2 Lusterka zewnętrzne
3
4
5 Elektryczny moduł sterujący hamulca
6 Inteligentny czujnik akumulatora
7
8 Moduł kontroli skrzyni biegów
9 Moduł sterowania nadwozia
10 Poziomowanie reflektorów
11 Wycieraczka tylnej szyby
12 Podgrzewana tylna szyba
13 Siłownik reflektora (lewa ręka)
14 Podgrzewane lusterka zewnętrzne
15
16 Ogrzewanie siedzenia
17 Moduł kontroli skrzyni biegów
18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Wentylator chłodzący
22
23 Cewka zapłonowa;

Moduł sterujący silnika.

24 Pompa spryskiwacza
25 Siłownik reflektora (prawa ręka)
26 Moduł sterujący silnika
27
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 System wydechowy
31 Światło drogowe lewe
32 Światła drogowe prawe
33 Moduł sterujący silnika
34 Klakson
35 Klimatyzacja
36 Przednia lampa przeciwmgielna

Bezpieczniki typu J

Numer Opis
1 Elektryczny moduł sterujący hamulca
2 Przednia wycieraczka
3 Moduł sterujący silnika
4 Moduł sterujący silnika
5
6 Podgrzewacz paliwa
7
8 Wentylator chłodzący
9 Wentylator chłodzący
10 Moduł sterujący silnika;

Świeca żarowa.

11 Rozrusznik

Skrzynka bezpieczników tablicy rozdzielczej

Opel Mokka (2013-2015) - schematy bezpieczników i przekaźników

Wewnętrzny blok bezpieczników znajduje się na spodzie tablicy rozdzielczej po stronie kierowcy. Aby uzyskać dostęp do bezpieczników, wyjmij schowek. Aby wyjąć schowek, otwórz i pociągnij.



Mini bezpieczniki

Numer Opis
1 Moduł sterowania nadwozia
2 Moduł sterowania nadwozia
3 Moduł sterowania nadwozia
4 Moduł sterowania nadwozia
5 Moduł sterowania nadwozia
6 Moduł sterowania nadwozia
7 Moduł sterowania nadwozia
8 Moduł sterowania nadwozia
9 Zamki
10 Moduł diagnostyki bezpieczeństwa
11 Zamki
12 Kontrola klimatu
13 Klapa bagażnika
14 Asystent parkowania
15 Ostrzeżenie o opuszczeniu pasa ruchu;

Lusterko wewnętrzne.

16 Adaptacyjne oświetlenie do przodu
17 Sterownik szyb elektrycznych
18 Czujnik deszczu
19 Zapasowy
20 Kierownica
21 Moduł kontroli skrzyni biegów
22 Zapalniczka
23 Zapasowy
24 Zapasowy
25 Zapasowy
26 Moduł diagnostyki bezpieczeństwa
27 Zestaw wskaźników tablicy rozdzielczej
28 Adaptacyjne oświetlenie do przodu
29 Zapasowy
30 Zapasowy
31 Zestaw wskaźników tablicy rozdzielczej
32 System informacyjno-rozrywkowy, pomocniczy;

Gniazdko elektryczne.

33 Wyświetlacz;

System informacyjno-rozrywkowy.

34 Onstar UHP/DAB

Bezpieczniki S/B

Numer Opis
01 Zapasowy
02 Zapasowy
03 Elektryczne szyby z przodu
04 Elektryczne szyby tylne
05 Tryb logistyczny
06 Zapasowy
07 Zapasowy
08 Zapasowy

Skrzynka bezpieczników w bagażniku

Opel Mokka (2013-2015) - schematy bezpieczników i przekaźników

Znajduje się po lewej stronie tylnej komory. Aby uzyskać dostęp do bezpieczników, zdejmij pokrywę.



Mini bezpieczniki

Numer Opis
1 Fotel, podparcie lędźwiowe, kierowca
2 Fotel, podparcie lędźwiowe, pasażer
3 Wzmacniacz
4 Gniazdo przyczepy
5 Napęd na wszystkie koła
6 Wyświetlacz
7 Zapasowy
8 Przyczepa
9 Zapasowy
10 Zapasowy
11 Przyczepa
12 Nawigacja
13 Podgrzewana kierownica
14 Gniazdo przyczepy
15 Kierownica
16 Czujnik wody w paliwie
17 Lusterko wewnętrzne
18 Zapasowy



Bezpieczniki S/B

Numer Opis
01 Kierowca fotela elektrycznego
02 Elektrycznie regulowane siedzenie pasażera
03 Przyczepa
04 Konwerter napięcia
05 Akumulator
06 Spryskiwacz reflektorów
07 Zapasowy
08 Zapasowy
09 Zapasowy
