Opel Meriva B (2012-2017) – schematy bezpieczników i przekaźników

Rocznik 2012-2017
Zaktualizowano 10.05.2023
Opel Meriva B (2012-2017) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Meriva B z lat: 2012, 2013, 2014, 2015, 2016, 2017.

Opel Meriva B to kolejna generacja popularnego modelu kompaktowego minivana, wprowadzona na rynek w 2010 roku. Produkcja trwała do 2017 roku. Meriva B była rozwinięciem wcześniejszej wersji, a jej celem było udoskonalenie i poprawienie wielu aspektów poprzednika. Oto kilka informacji na temat Opel Meriva B z roczników 2012-2017:

  • Wizualnie Meriva B była odważnym krokiem naprzód w porównaniu z poprzednią wersją. Charakterystyczny przód, z charakterystyczną chromowaną listwą w kształcie litery „U”, nowe reflektory i bardziej aerodynamiczna sylwetka czyniły go jednym z najbardziej atrakcyjnych minivanów na rynku.
  • Wnętrze Merivy B oferowało dużo miejsca i funkcjonalności. Przestrzeń na nogi i łokcie dla kierowcy i pasażerów była znacznie poprawiona w porównaniu z poprzednią wersją. Wersja B oferowała także wiele rozwiązań praktycznych, takich jak „FlexSpace”, który pozwalał na łatwe przestawianie i składanie tylnych siedzeń.
  • Opel Meriva B oferowała szeroką gamę jednostek napędowych, w tym silniki benzynowe i wysokoprężne. Silniki benzynowe były dostępne w pojemnościach od 1,4 do 1,6 litra, natomiast jednostki wysokoprężne w pojemnościach 1,3 i 1,7 litra. Moc silników wahała się od 75 do 140 KM.
  • Opel zawsze był zorientowany na bezpieczeństwo, a Meriva B nie była wyjątkiem. Standardowe wyposażenie obejmowało systemy takie jak ABS, ESP i ASR. Do dyspozycji były także opcjonalne systemy, takie jak układ monitorowania martwego pola i system ostrzegania przed kolizją.
  • Opel Meriva B oferowała wiele opcjonalnych funkcji, takich jak klimatyzacja, tempomat, system nawigacji GPS i wiele innych. W zależności od wersji, dostępne były także dodatkowe udogodnienia, takie jak skórzana tapicerka, podgrzewane siedzenia i wiele innych.
  • Opel Meriva B zyskała pozytywne recenzje i oceny wśród kierowców i ekspertów. Został uznany za niezawodny i wygodny samochód rodziny, a także za praktyczny i oszczędny w użytkowaniu.

Podsumowując, Opel Meriva B z lat 2012-2017 był znacznie ulepszoną wersją poprzednika.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

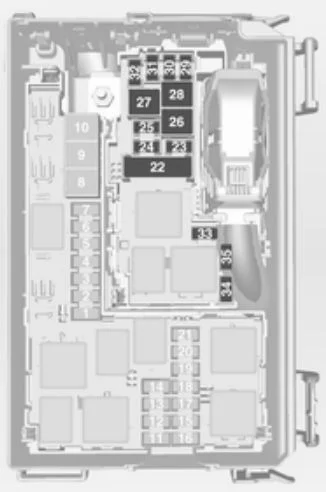

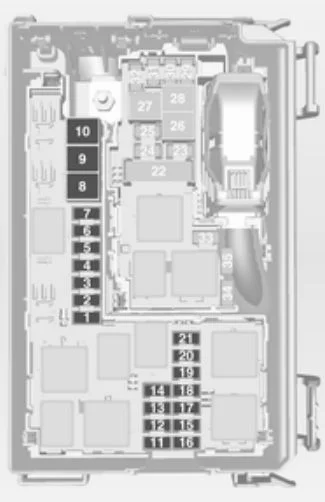

Skrzynka bezpieczników w komorze silnika

Opel Meriva B (2012-2017) - schematy bezpieczników i przekaźników
Opel Meriva B (2012-2017) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Numer Opis
1 Rozrusznik
2 —
3 Filtr paliwa;

Chłodzenie.
4 Klakson
5 Zacisk 30
6 Moduł sterujący silnika;

Jednostka sterująca skrzyni biegów.
7 Światła przeciwmgielne
8 Chłodzenie silnika
9 Chłodzenie silnika
10 Pompa próżniowa
11 Zapłon;

Podgrzewanie.
12 Poziomowanie reflektorów
13 System klimatyzacji, zacisk 15
14 Jednostka sterująca skrzynią biegów
15 Światła drogowe w prawo
16 Światła drogowe lewe
17 Moduł sterujący silnika
18 Moduł sterujący silnika, zacisk 15
19 Poduszka powietrzna
20 Moduł sterujący silnika
21 Moduł sterujący silnika, zacisk 87
22 Elektryczny hamulec postojowy
23 Zestaw do naprawy opon
24 Pompa paliwowa
25 ABS
26 Podgrzewana tylna szyba
27 ABS
28 Wentylator wewnętrzny
29 Zapalniczka
30 System klimatyzacji
31 Przednie okno elektryczne, lewe
32 Elektrycznie sterowane okno przednie, prawe
33 Ogrzewanie lustra
34 ABS
35 Poduszka powietrzna

Skrzynka bezpieczników tablicy rozdzielczej

Opel Meriva B (2012-2017) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej. Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.

W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za pokrywą w schowku podręcznym. Otwórz schowek, pociągnij pokrywę do góry i zdejmij.

Numer Opis
1 Radio
2 Wyświetlacz;

Telefon.
3 Radio
4 Wyłącznik zapłonu;

Immobilizer.
5 Spryskiwacz szyby przedniej;

Spryskiwacz szyby tylnej.
6 Centralny zamek, tylna klapa
7 Centralny zamek
8 Wyświetlacz;

Telefon.
9 Podgrzewana kierownica
10 Odblokowanie tylnych lewych drzwi
11 Odblokowanie tylnych prawych drzwi
12 Światło grzecznościowe
13 Czujnik deszczu;

Lusterko wewnętrzne;

Lusterka zewnętrzne.
14 —

Skrzynka bezpieczników w przedziale ładunkowym

Opel Meriva B (2012-2017) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą. Usuń osłonę.

Odłącz cztery występy mocujące i zdejmij pokrywę.

Numer Opis
1 Adaptacyjne światłą przednie
2 —
3 —
4 —
5 —
6 Tylne okno elektryczne, prawe
7 Adaptacyjne światłą przednie
8 Moduł przyczepy;

Gniazdo przyczepy.
9 Fotel, podparcie lędźwiowe, lewe
10 Tylne okno elektryczne, lewe
11 Asystent parkowania
12 Elektryczna roleta przeciwsłoneczna
13 —
14 Podgrzewane fotele przednie
15 Moduł przyczepy
16 Fotel, podparcie lędźwiowe, prawe
17 —

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
