Opel Insignia A (2009-2013) – schematy bezpieczników i przekaźników

Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Insignia A z lat: 2009, 2010, 2011, 2012, 2013.

Opel Insignia A to średniej klasy samochód osobowy produkowany przez niemiecką markę Opel w latach 2008-2017. Auto zadebiutowało na Geneva Motor Show w 2008 roku i zastąpiło model Vectra. Opel Insignia A to pięciodrzwiowy liftback, pięciodrzwiowe kombi i czterodrzwiowy sedan.

W standardowej wersji Insignia A wyposażony był w silnik benzynowy o pojemności 1,8 lub 2,0 litra, a także w silniki Diesla o pojemności 2,0 lub 2,8 litra. Do wyboru były różne wersje wyposażenia, w tym także wersje sportowe OPC.

Insignia A była oferowana z napędem na przednią oś lub na cztery koła, a także z manualną lub automatyczną skrzynią biegów.

W 2013 roku auto przeszło face lifting, w wyniku którego zmieniono m.in. przednią część nadwozia, dodano nowe silniki oraz ulepszono wnętrze. W 2017 roku zastąpiono ją nowym modelem, Insignia B.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zapalniczka w Oplu Insignia A to bezpiecznik numer 6 (zapalniczka), nr 7 (gniazdko zasilania), nr 26 (przedział ładunkowy gniazda zasilania) w skrzynce bezpieczników tablicy rozdzielczej i bezpiecznik nr 25 (Gniazda zasilania) w skrzynce bezpieczników w komorze silnika.

Zobacz także:  Opel Vivaro C (2019-2023) - schematy bezpieczników i przekaźników

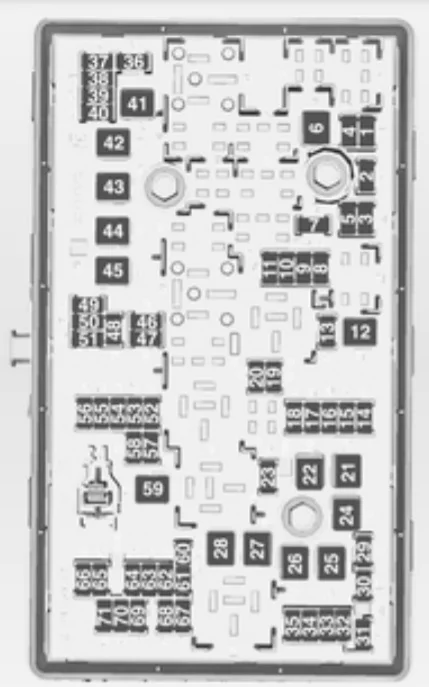

Komora silnika

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Zdejmij pokrywę, podnieś ją do góry i zdejmij.
Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł kontroli skrzyni biegów
2 Moduł sterujący silnika
3
4
5 Zapłon;

Moduł sterujący skrzyni biegów;

Moduł sterujący silnika.

6 Wycieraczki
7
8 Wtrysk paliwa, układ zapłonowy
9 Wtrysk paliwa, układ zapłonowy
10 Moduł sterujący silnika
11 Sonda lambda
12 Rozrusznik
13 Czujnik ogrzewania przepustnicy
14 Oświetlenie
15 Wycieraczka tylnej szyby
16 Pompa próżniowa;

Masowy przepływomierz powietrza;

Czujnik wody w paliwie;

Transformator DC.

17 Zapłon;

Poduszka powietrzna.

18 System adaptacyjnego oświetlenia drogi
19 System adaptacyjnego oświetlenia drogi
20 Pompa paliwowa
21 Tylne szyby elektryczne
22 ABS
23 Sterowanie zmiennym wysiłkiem
24 Elektryczne szyby przednie
25 Gniazdka elektryczne
26 ABS
27 Elektryczny hamulec postojowy
28 Podgrzewana tylna szyba
29 Lewy fotel elektryczny
30 Prawy fotel elektryczny
31 System klimatyzacji
32 Moduł sterowania nadwozia
33 Podgrzewane fotele przednie
34 Szyberdach
35 System informacyjno-rozrywkowy
36
37 Prawe światło drogowe
38 Lewe światło drogowe
39
40
41 Pompa próżniowa
42 Wentylator chłodnicy
43 Akumulator;

Transformator DC (tylko w pojazdach z systemem stop-start)

44 System spryskiwaczy reflektorów
45 Wentylator chłodnicy
46 Zacisk 87, przekaźnik główny
47 Sonda lambda
48 Światła przeciwmgielne
49 Prawe światło mijania
50 Lewe światło mijania
51 Klakson
52 Zapłon
53 Zapłon;

Wentylowane przednie fotele.

54 Zapłon
55 Elektryczne szyby;

Składanie lusterek bocznych.

56 Wycieraczki szyby samochodowej
57
58
59 Ogrzewanie oleju napędowego;

System kontroli emisji.

60 Ogrzewanie lusterka
61 Ogrzewanie lusterka
62
63 Czujnik tylnej szyby
64 System adaptacyjnego oświetlenia drogi
65 Pompa pomocnicza (tylko w pojazdach z systemem stop-start)
66 Spryskiwacz tylnej szyby
67 Moduł sterujący układu paliwowego
68
69 Czujnik akumulatora
70 Czujnik deszczu
71 Czujnik akumulatora



Panel przyrządów

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.

Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.

Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.

Otwórz schowek i zdejmij pokrywę.

Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

Numer Opis
1 System informacyjno-rozrywkowy;

Wyświetlacz informacyjny.

2 Moduł sterujący nadwozia
3 Moduł sterujący nadwozia
4 System informacyjno-rozrywkowy;

Wyświetlacz informacyjny.

5 System informacyjno-rozrywkowy;

Wyświetlacz informacyjny.

6 Zapalniczka
7 Gniazdo zasilania
8 Moduł sterujący nadwozia
9 Moduł sterujący nadwozia
10 Moduł sterujący nadwozia
11 Wentylator kabiny
12
13
14 Złącze diagnostyczne
15 Poduszka powietrzna
16 Centralny zamek, tylna klapa
17 System klimatyzacji
18 Bezpiecznik transportowy
19 Pamięć
20
21 Klaster instrumentów
22 Zapłon
23 Jednostka sterująca nadwozia
24 Jednostka sterująca nadwozia
25
26 Gniazdko zasilania w przestrzeni bagażowej
Fotele elektryczne (bezpieczniki nr 12 i nr 13) mają zabezpieczenie przed przeciążeniem. Po schłodzeniu obwód zostanie ponownie zamknięty.

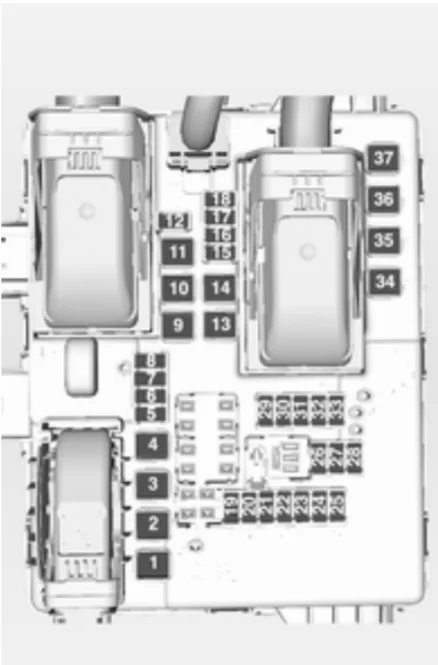

Bagażnik

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą.

Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

Opel Insignia A (2009-2013) - schematy bezpieczników i przekaźników

Numer Opis
1 Centralny zamek, elektryczna klapa tylna
2 Moduł przyczepy
3 Moduł przyczepy
4
5 Gniazdo przyczepy
6 Ogrzewanie kierownicy
7 Tylne szyby elektryczne
8 Gniazdo przyczepy
9 Szyberdach
10 Centralny zamek, tylna klapa
11
12 System klimatyzacji
13
14
15 Elektryczna blokada tylnej klapy
16 System klimatyzacji
17
18 Elektryczna blokada tylnej klapy
19 Boczny wykrywacz przeszkód
20 Boczny czujnik martwej strefy;

Wentylowane siedzenia przednie.

21 Aktywny system amortyzacji;

Asystent świateł drogowych;

Tempomat;

Asystent znaków drogowych;

Ostrzeżenie o zjechaniu z pasa ruchu;

Moduł przyczepy.

22 System alarmowy antykradzieżowy
23 Napęd na wszystkie koła;

System antykradzieżowy.

24 Kierunkowskaz w lewo
25 Kierunkowskaz w prawo
26
27
28
29 Moduł przyczepy;

Bezpiecznik transportowy.

30 Boczny wykrywacz przeszkód
31 Aktywny system amortyzacji;

Asystent świateł drogowych;

Tempomat;

Asystent znaków drogowych;

Ostrzeżenie o opuszczeniu pasa ruchu.

32 Boczny wykrywacz przeszkód
33 Napęd na wszystkie koła
34 Szyberdach
35
36
37
