W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla KARL z lat: 2015, 2016.

Opel KARL to miejski samochód produkowany przez niemieckiego producenta w latach 2015-2019. Charakteryzuje się on kompaktowymi wymiarami i niskim zużyciem paliwa, co czyni go idealnym wyborem dla osób poszukujących praktycznego i oszczędnego auta do jazdy po mieście.

KARL oferuje przestronne wnętrze, w którym pomimo kompaktowych wymiarów, wygodnie pomieszczą się cztery osoby dorosłe. Samochód jest wyposażony w nowoczesny system multimedialny z 7-calowym ekranem dotykowym, klimatyzację oraz system audio. Kabina kierowcy jest ergonomiczna i przestronna, co wpływa na komfort jazdy.

Pod maską Opel KARL znajduje się silnik benzynowy o pojemności 1.0 litra, który generuje moc 75 koni mechanicznych. Samochód może być wyposażony w manualną lub automatyczną skrzynię biegów. Dzięki niskiemu zużyciu paliwa, Opel KARL jest doskonałym wyborem dla osób, które dużo jeżdżą po mieście.

Opel KARL został wyposażony w szereg systemów bezpieczeństwa, w tym m.in. system kontroli trakcji oraz stabilizacji, system monitorowania ciśnienia w oponach oraz system hamowania awaryjnego. Samochód otrzymał również maksymalną ocenę w testach Euro NCAP w kategorii bezpieczeństwa dorosłych i dzieci.

Opel KARL oferuje pojemny bagażnik o pojemności 215 litrów, który można powiększyć do 1013 litrów po złożeniu tylnej kanapy. Samochód jest wyposażony w tylne drzwi lub drzwi przesuwne, co ułatwia załadunek i rozładunek.

Zobacz także:  Opel Mokka (2016-2017) - schematy bezpieczników i przekaźników

Opel KARL to idealny wybór dla osób, które poszukują oszczędnego i praktycznego samochodu do jazdy po mieście. Charakteryzuje się on nowoczesnym wyglądem, bogatym wyposażeniem oraz udoskonaloną funkcjonalnością. Samochód oferuje przestronne wnętrze oraz pojemny bagażnik, co czyni go idealnym wyborem dla osób, które potrzebują praktycznego samochodu na co dzień.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

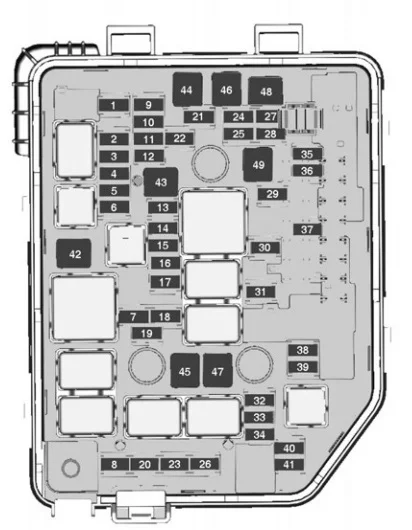

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Zdejmij osłonę, unieś ją do góry i zdejmij.

Opel KARL (2015-2016) - schematy bezpieczników i przekaźników

Opel KARL (2015-2016) - schematy bezpieczników i przekaźników

Numer Opis
1 Zatrzask tylnej klapy
2
3 Odmgławianie z tyłu
4 Podgrzewacz zewnętrznego lusterka wstecznego
5 Szyberdach
6 Moduł sterujący przekładnią bezstopniową
7 Czujnik przepływu masy powietrza
8 Dodatkowa pompa nagrzewnicy
9 Zawór układu przeciwblokującego
10 Regulowana kontrola napięcia
11 Tylna kamera
12
13
14 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

15 Moduł sterujący wtryskiem paliwa;

Rozrusznik.

16 Silnik pompy paliwa
17 Moduł sterowania silnikiem
18 Moduł sterujący silnika 2
19 Wtryskiwacz, zapłon
20 System klimatyzacji
21 Inteligentny czujnik akumulatora
22 Elektryczna blokada kolumny kierownicy
23 Wentylator chłodzący niski
24
25 Przełącznik zewnętrznego lusterka wstecznego
26 Moduł sterujący silnika;

Moduł automatycznej ręcznej skrzyni biegów.

27 Elektrozawór odpowietrzający kanistra
28 Włącznik pedału hamulca
29 Pomocnicze wykrywanie pasażerów
30 Silnik do poziomowania reflektorów
31 Klakson
32 Przednia lampa przeciwmgielna
33 Światła drogowe lewe
34 Światła drogowe prawe
35
36 Silnik wycieraczki tylnej
37 Światło boczne lewe
38 Silnik pompy spryskiwacza
39 Światło boczne prawe
40
41
42 Rozrusznik 2
43 Centrala elektryczna z magistralą wewnętrzną
44 Zautomatyzowana ręczna skrzynia biegów
45 Rozrusznik 1
46 Pompa układu przeciwblokującego
47 Wentylator chłodzący (wysoka prędkość)
48 Silnik wycieraczki przedniej
49 Centrala elektryczna z magistralą w panelu;

Zasilanie RAP.

Tablica przyrządów

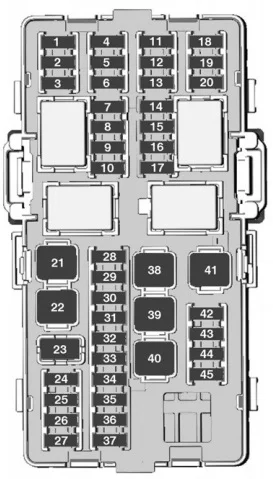

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.

Otwórz komorę, ściśnij zatrzaski, złóż komorę i wyjmij.

Opel KARL (2015-2016) - schematy bezpieczników i przekaźników

Opel KARL (2015-2016) - schematy bezpieczników i przekaźników

Numer Opis
1 Onstar
2 Moduł HVAC
3 Zestaw wskaźników tablicy rozdzielczej
4 Moduł sterujący przekładnią bezstopniową
5 Radio
6 Moduł sterujący nadwozia 1 (CVT Stop & Start)
7 Alarm bocznego martwego pola;

Asystent parkowania tyłem.

8 Połączenie przez łącze danych
9 Elektryczna blokada kolumny kierownicy
10 Moduł czujnikowo-diagnostyczny
11 Konwerter DC-DC
12
13 Elektroniczny system poboru opłat
14 Liniowy moduł mocy
15 Wejście pasywne i start pasywny
16 Wyłącznik zapłonu z dyskretną logiką (zatrzymanie i uruchomienie bez CVT)
17 Unikanie kolizji czołowej
18 Zestaw wskaźników tablicy rozdzielczej
19 Odbity wyświetlacz ostrzegawczy LED
20 Przełącznik poziomowania reflektorów
21 Szyba przednia
22 Tylne okno elektryczne
23
24 Moduł zautomatyzowanej ręcznej skrzyni biegów
25 Dodatkowe gniazdo zasilania
26 Szyberdach
27
28 Moduł sterujący nadwozia 8
29 Moduł sterujący nadwozia 7
30 Moduł sterujący nadwozia 6
31 Moduł sterujący nadwozia 5
32 Moduł sterujący nadwozia 4
33 Moduł sterujący nadwozia 3
34 Moduł sterujący nadwozia 2 (bez CVT Stop & Start)
35 Moduł sterujący nadwozia 1 (bez CVT Stop & Start)
36 Wyłącznik zapłonu z dyskretną logiką (stop i start CVT)
37 Kierownica steruje podświetleniem
38
39 Przetwornica logistyczna / DC-DC
40 Ekspresowe okno elektryczne kierowcy
41 Silnik dmuchawy
42 Podgrzewane przednie siedzenie
43 Moduł HVAC
44 Podgrzewana kierownica
45 Moduł sterujący nadwozia 2 (CVT Stop & Start)
