W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla KARL z lat: 2017.

Opel KARL to niewielki samochód miejski, który trafił na rynek w 2015 roku i został wyprodukowany przez niemieckiego producenta. Kolejna generacja, rocznik 2017, przyniosła kilka ulepszeń w porównaniu do poprzednika.

Opel KARL z rocznika 2017 oferuje przestronne i funkcjonalne wnętrze. Choć samochód pozostaje niewielki, jego wnętrze jest wygodne i oferuje wystarczająco miejsca dla czterech dorosłych pasażerów. Kierowca ma do dyspozycji ergonomicznie zaprojektowane fotele oraz czytelny i łatwy w obsłudze kokpit.

Pod maską Opel KARL z rocznika 2017 znajduje się benzynowy silnik o pojemności 1.0 litra, który rozwija moc 75 koni mechanicznych. Samochód może być wyposażony w manualną lub automatyczną skrzynię biegów. KARL oferuje ekonomiczne zużycie paliwa, co czyni go doskonałym wyborem dla osób, które dużo jeżdżą po mieście.

Opel KARL z rocznika 2017 wyposażony jest w szereg funkcji bezpieczeństwa, w tym system kontroli trakcji i stabilizacji, system hamowania awaryjnego oraz asystenta podjazdu pod górkę. Samochód otrzymał również maksymalną ocenę w testach Euro NCAP w kategorii bezpieczeństwa dorosłych i dzieci.

KARL oferuje pojemny bagażnik o pojemności 215 litrów, który można powiększyć do 1013 litrów po złożeniu tylnej kanapy. Samochód jest wyposażony w tylne drzwi lub drzwi przesuwne, co ułatwia załadunek i rozładunek.

Zobacz także:  Opel Omega B (1994-2003) - schematy bezpieczników i przekaźników

Opel KARL z rocznika 2017 oferuje nowoczesny system multimedialny z ekranem dotykowym, klimatyzację oraz system audio. Samochód został wyposażony w Bluetooth, USB i AUX, co umożliwia podłączenie smartfona lub odtwarzacza muzycznego.

Podsumowując, Opel KARL z rocznika 2017 to idealny wybór dla osób, które poszukują oszczędnego, praktycznego i łatwego w prowadzeniu samochodu miejskiego. Charakteryzuje się on nowoczesnym designem, wygodnym wnętrzem, bogatym wyposażeniem oraz udoskonaloną funkcjonalnością. KARL oferuje przestronne wnętrze oraz pojemny bagażnik, co czyni go idealnym wyborem dla osób, które potrzebują praktycznego samochodu na co dzień.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

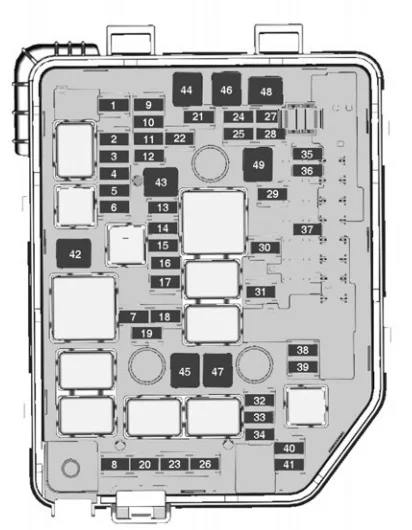

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Zdejmij osłonę, unieś ją do góry i zdejmij.

Opel KARL (2017) - schematy bezpieczników i przekaźników

Opel KARL (2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Klapa bagażnika
2
3 Ogrzewana szyba tylna
4 Podgrzewane lusterko zewnętrzne
5 Szyberdach
6 Moduł sterujący skrzynią biegów
7 Moduł sterujący silnika
8
9 ABS
10 Moduł sterujący nadwozia, napięcie
11 Tylna kamera
12
13
14 Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

15 Układ wtryskowy;

Rozrusznik.

16 Pompa paliwowa
17 Moduł sterowania silnikiem
18 Moduł sterujący silnika 2
19 Układ wtryskowy;

Zapłon.

20 System klimatyzacji
21 Czujnik akumulatora
22 Elektryczna blokada kolumny kierownicy
23 Wentylator chłodzący (niska prędkość)
24
25 Przełącznik lusterka zewnętrznego
26 Moduł sterujący silnika;

Automatyczny moduł manualnej skrzyni biegów.

27 System paliwowy
28 Przełącznik hamulca
29 Rozpoznawanie zajętości miejsc
30 Regulacja zasięgu świateł
31 Klakson
32 Przednie światło przeciwmgielne
33 Światła drogowe lewe
34 Światła drogowe prawe
35
36 Tylna wycieraczka
37 Światło boczne lewe
38 System spryskiwaczy
39 Światło boczne prawe
40
41
42 Rozrusznik 2
43 Tablica przyrządów
44 Ręczna skrzynia biegów zautomatyzowana
45 Rozrusznik 1
46 ABS
47 Wentylator chłodzący wysoki
48 Przednia wycieraczka
49 Moduł sterujący nadwozia;

Zasilanie wyłączone.

Tablica przyrządów

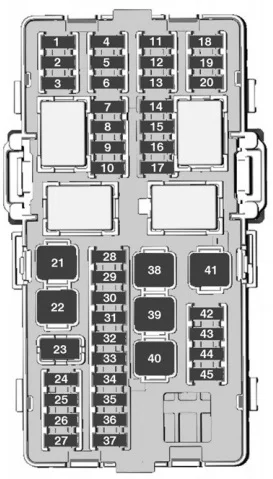

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej. Otwórz komorę, ściśnij zatrzaski, złóż komorę i wyjmij.

Opel KARL (2017) - schematy bezpieczników i przekaźników

Opel KARL (2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Onstar
2 System klimatyzacji
3 Tablica przyrządów
4 Moduł sterujący skrzynią biegów
5 Infotainment
6 Moduł sterujący nadwozia
7 Asystent parkowania tyłem
8 Połączenie przez łącze danych
9 Elektryczna blokada kolumny kierownicy
10 Moduł czujnikowo-diagnostyczny
11 Transformator DC
12
13 Elektroniczny system poboru opłat
14 Liniowy moduł mocy
15 Centralny zamek;

Układ zapłonowy.

16 System zapłonu
17 Ostrzeżenie o kolizji z przodu
18 Tablica przyrządów
19 Wskazanie ostrzeżenia o kolizji do przodu
20 Regulacja zasięgu świateł
21 Elektrycznie sterowane szyby przednie
22 Elektrycznie sterowane szyby tylne
23
24 Moduł zautomatyzowanej ręcznej skrzyni biegów
25 Dodatkowe gniazdo zasilania
26 Szyberdach
27
28 Moduł sterujący nadwozia 8
29 Moduł sterujący nadwozia 7
30 Moduł sterujący nadwozia 6
31 Moduł sterujący nadwozia 5
32 Moduł sterujący nadwozia 4
33 Moduł sterujący nadwozia 3
34 Moduł sterujący nadwozia 2
35 Moduł sterujący nadwozia 1
36 System zapłonu
37 Kontrolka LED na kierownicy
38
39 Transformator logistyczny / DC
40 Szyba elektryczna po stronie kierowcy
41 Dmuchacz
42 Ogrzewanie fotela z przodu
43 Moduł klimatyzacji
44 Podgrzewana kierownica
45 Moduł sterujący nadwozia 2
