W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Meriva B z lat: 2010, 2011.

Opel Meriva B to samochód osobowy z segmentu MPV, będący następcą modelu Meriva A. Produkcja trwała w latach 2010-2017. Samochód był przeznaczony dla rodzin, którzy cenią sobie przestronne wnętrze, funkcjonalność oraz niezawodność.

Meriva B została zaprojektowana w stylu charakterystycznym dla Opla, z charakterystycznym grillem w kształcie litery V oraz dużymi reflektorami. Auto było dostępne w kilku wersjach wyposażenia, dzięki czemu można było wybrać model dopasowany do swoich potrzeb. Samochód oferował pojemne wnętrze z różnymi udogodnieniami, takimi jak podłokietnik kierowcy, schowki na drobiazgi, regulowane siedzenia i wiele innych.

Pod maską samochodu kryły się różne jednostki napędowe, w tym silniki benzynowe i wysokoprężne o mocy od 75 do 140 KM. Samochód miał opcję automatycznej skrzyni biegów oraz system Start/Stop, który pozwalał na zmniejszenie emisji spalin oraz oszczędność paliwa.

Wnętrze Merivy B było przestronne i wygodne, z możliwością regulowania siedzeń i kierownicy. Auto było dostępne w różnych wersjach wyposażenia, dzięki czemu można było wybrać wersję dopasowaną do swoich potrzeb. Samochód oferował wiele nowoczesnych rozwiązań technologicznych, takich jak system nawigacji satelitarnej, klimatyzację, czy podgrzewane fotele.

Zobacz także:  Opel Meriva A (2002-2010) - schematy bezpieczników i przekaźników

Meriva B była wyposażona w wiele rozwiązań zwiększających bezpieczeństwo podczas jazdy, takich jak system ABS, ESP, kontrolę trakcji oraz wiele poduszek powietrznych. Auto miało także wbudowany system ostrzegania o niezapiętych pasach oraz czujnik zmierzchu i deszczu.

Opel Meriva B była jednym z najbezpieczniejszych samochodów w swojej klasie, co potwierdziły wyniki testów zderzeniowych Euro NCAP, gdzie otrzymała 5 gwiazdek. Model ten oferował przede wszystkim wygodne i przestronne wnętrze, nowoczesne rozwiązania technologiczne, które zwiększały komfort jazdy, a także wysoki poziom bezpieczeństwa podczas jazdy.

Podsumowując, Opel Meriva B to samochód dla rodzin, który cechował się przede wszystkim przestronnym wnętrzem, nowoczesnymi rozwiązaniami technologicznymi oraz wysokim poziomem bezpieczeństwa. To model, który z pewnością zadowoliłby klientów szukających nie tylko stylowego, ale także funkcjonalnego i niezawodnego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Opel Corsa F (2023) - schematy bezpieczników i przekaźników

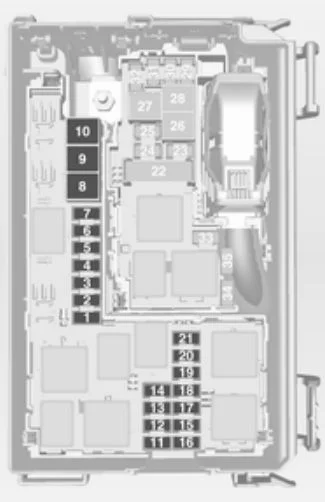

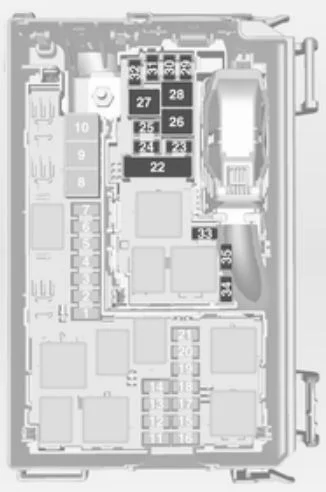

Skrzynka bezpieczników w komorze silnika

Opel Meriva B (2010-2011) - schematy bezpieczników i przekaźników
Opel Meriva B (2010-2011) - schematy bezpieczników i przekaźników
Numer Opis
1 Rozrusznik
2
3 Filtr paliwa;

Chłodzenie.

4 Klakson
5 Zacisk 30
6 Moduł sterujący silnika;

Jednostka sterująca skrzyni biegów.

7 Światła przeciwmgielne
8 Chłodzenie silnika
9 Chłodzenie silnika
10 Pompa próżniowa
11 Zapłon;

Podgrzewanie.

12 Poziomowanie reflektorów
13 System klimatyzacji;

Zacisk 15.

14 Jednostka sterująca transmisją
15 Światła drogowe w prawo
16 Światła drogowe lewe
17 Moduł sterujący silnika
18 Moduł sterujący silnika, zacisk 15
19 Poduszka powietrzna
20 Moduł sterujący silnika
21 Moduł sterujący silnika, zacisk 87
22 Elektryczny hamulec postojowy
23 Zestaw do naprawy opon
24 Pompa paliwowa
25 ABS
26 Podgrzewana tylna szyba
27 ABS
28 Wentylator wewnętrzny
29 Zapalniczka
30 System klimatyzacji
31 Przednie okno elektryczne, lewe
32 Elektrycznie sterowane okno przednie, prawe
33 Ogrzewanie lustra
34 ABS
35 Poduszka powietrzna



Skrzynka bezpieczników tablicy rozdzielczej

Opel Meriva B (2010-2011) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej. Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.



W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za pokrywą w schowku podręcznym. Otwórz schowek, pociągnij pokrywę do góry i zdejmij.

Numer Opis
1 Odblokowanie tylnych lewych drzwi
2 Wyświetlacz;

Telefon.

3 Radio
4 Wyłącznik zapłonu;

Immobilizer.

5 Spryskiwacz szyby przedniej;

Spryskiwacz szyby tylnej.

6 Centralny zamek, tylna klapa
7 Centralny zamek
8 Odblokowanie tylnych prawych drzwi
9 Światło grzecznościowe
10 Podgrzewana kierownica
11
12
13 Czujnik deszczu;

Lusterko wewnętrzne;

Lusterka zewnętrzne.

14



Skrzynka bezpieczników w przedziale ładunkowym (bagażnik)

Opel Meriva B (2010-2011) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą. Usuń osłonę.

Odłącz cztery występy mocujące i zdejmij pokrywę.

Numer Opis
1 Adaptacyjne światła przednie
2
3
4
5
6 Tylne okno elektryczne, prawe
7 Adaptacyjne światła przednie
8 Moduł przyczepy, gniazdo przyczepy
9 Fotel, podparcie lędźwiowe, lewe
10 Tylne okno elektryczne, lewe
11 Asystent parkowania
12 Elektryczna roleta przeciwsłoneczna
13
14 Podgrzewane fotele przednie
15 Moduł przyczepy
16 Fotel, podparcie lędźwiowe, prawe
17
