W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa E z lat: 2015.

Opel Corsa E to piąta generacja małego samochodu, który zadebiutował w 2015 roku. Nowa Corsa jest zbudowana na zupełnie nowej platformie i została zaprojektowana z myślą o wyższych wymaganiach bezpieczeństwa, efektywności i komfortu jazdy.

Samochód zyskał nowoczesny wygląd, z charakterystyczną, opadającą linią dachu, a także optymalizację aerodynamiki, dzięki czemu ma mniejsze opory powietrza. Podobnie jak w poprzednich modelach, Corsa E dostępna jest w wersjach 3 i 5 drzwiowych.

Wnętrze Opel Corsa E jest bardziej przestronne i oferuje wygodę i funkcjonalność. W środku znajduje się wiele nowoczesnych technologii, takich jak 7-calowy ekran dotykowy z systemem multimedialnym IntelliLink, który obsługuje Apple CarPlay i Android Auto, oraz system monitorowania ciśnienia w oponach.

W gamie silników Corsy E znajdują się jednostki benzynowe i diesla o mocy od 75 do 115 KM. Oprócz standardowego 5-biegowego manualnego skrzyni biegów, Corsa E oferuje również automatyczną skrzynię biegów, co pozwala na bardziej komfortową i łatwiejszą jazdę.

Corsa E zyskała również nowe rozwiązania w dziedzinie bezpieczeństwa, takie jak systemy ostrzegające przed kolizją z hamowaniem awaryjnym, asystenta pasa ruchu, asystenta parkowania i kamerę cofania.

Zobacz także:  Opel Meriva B (2012-2017) - schematy bezpieczników i przekaźników

Opel Corsa E to samochód, który łączy w sobie nowoczesny design, efektywność, komfort i bezpieczeństwo. Jest to dobry wybór dla osób, które szukają małego, miejskiego samochodu, który oferuje wiele zaawansowanych technologii i rozwiązań.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Zdejmij pokrywę i złóż ją do góry, aż się zatrzyma. Zdejmij pokrywę pionowo do góry.

Opel Corsa E (2015) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł interfejsu przyczepy
2 Przełącznik lusterka zewnętrznego
3 Czujnik akumulatora
4 Moduł sterujący podwozia
5 ABS
6 Światło do jazdy dziennej lewe
7
8 Moduł kontroli skrzyni biegów
9 Moduł sterowania nadwozia
10 Poziomowanie reflektorów;

TPMS;

Moduł interfejsu przyczepy.

11 Tylna wycieraczka
12 Odmgławianie szyb
13 Światło do jazdy dziennej prawe
14 Odmgławianie lustra
15
16 Moduł sterujący podwozia/zestaw pompy
17 Lusterko wewnętrzne
18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Cewka wtryskowa
22
23 System wtrysku
24 System spryskiwaczy
25 System oświetleniowy
26 Moduł sterujący silnika
27 Zawór odcinający nagrzewnicę
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 Moduł sterujący silnika
31 Reflektor lewy
32 Reflektor prawy
33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło
36 Przednie światła przeciwmgielne

Opel Corsa E (2015) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchacz
4 Panel przyrządów
5
6 Nagrzewnica na olej napędowy
7 Skrzynia biegów
8 Niski poziom wentylatora chłodzącego
9 Wentylator chłodzący wysoki
10 Wentylator chłodzący
11 Rozrusznik



Panel przyrządów

Pojazdy z kierownicą po lewej stronie:  Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej.

Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:  znajduje się za pokrywą w schowku na rękawiczki

Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

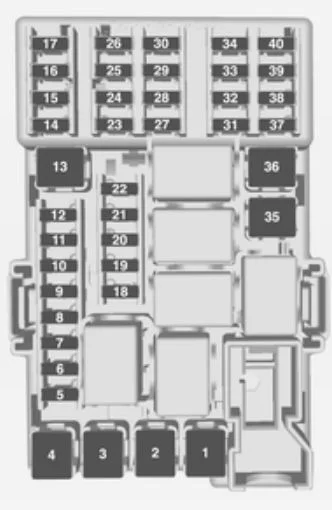

Opel Corsa E (2015) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13
14 Zastawa śluzy
15 System poduszek powietrznych
16 Połączenie łącza danych
17 Zapłon
18 System klimatyzacji
19 Szyberdach
20 Asystent parkowania;

Czujnik deszczu;

Kamera przednia.

21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24
25 Gniazdo pomocnicze
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28
29
30 Panel przyrządów;

Podgrzewanie siedzeń;

FlexDock.

31 Klakson
32 Ogrzewanie fotela pasażera
33
34 Podgrzewana kierownica
35 Zestaw do naprawy opon
36
37 Tylna wycieraczka
38 Zapalniczka
39 Elektrycznie sterowane szyby;

Szyberdach;

Wyświetlacz automatycznej skrzyni biegów.

40
