W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Corsa E z lat: 2016, 2017.

Opel Corsa E to piąta generacja popularnego miejskiego samochodu produkowanego przez niemiecką firmę Opel. Roczniki 2016-2017 przeszły niewielkie zmiany w porównaniu do debiutu w 2015 roku.

Z zewnątrz Corsa E wyglądał podobnie jak jego poprzednik, ale wprowadzono kilka nowych kolorów nadwozia i opcjonalny dach w kolorze czarnym. Wersje wyposażenia poszerzono o nowe opcje, takie jak system nawigacji z 7-calowym ekranem dotykowym i Apple CarPlay / Android Auto.

Wnętrze zostało nieco poprawione, a materiały użyte w kabinie były lepszej jakości. Przestronne fotele i duży bagażnik z pojemnością 285 litrów sprawiały, że Corsa E była świetnym wyborem dla osób szukających małego, ale funkcjonalnego samochodu.

Wersje benzynowe Corsy E wyposażono w 3-cylindrowy silnik o pojemności 1,0 litra i mocy 90 KM lub 115 KM. Są one oszczędne i zapewniają dobre przyspieszenie. Oprócz tego, Corsa E była dostępna również w wersjach z silnikiem diesla o pojemności 1,3 litra i mocy 75 KM lub 95 KM.

Corsa E była oferowana z manualną skrzynią biegów lub automatyczną skrzynią biegów, a także z napędem przednim lub na cztery koła. W zależności od wybranej wersji, Corsa E była wyposażona w różne systemy bezpieczeństwa, takie jak systemy automatycznego hamowania awaryjnego, wykrywania pieszych i wykrywania znaków drogowych.

Zobacz także:  Opel Vivaro B (2014-2019) - schematy bezpieczników i przekaźników

Podsumowując, Opel Corsa E z roczników 2016-2017 to solidny i funkcjonalny samochód miejski z nieco poprawionym wnętrzem i nowymi opcjami wyposażenia. Dostępne wersje silnikowe były oszczędne i oferowały przyzwoite osiągi.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Za zapalniczkę (gniazda zasilania) odpowiada bezpieczniki 25 (gniazdo pomocnicze) i 38 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej.

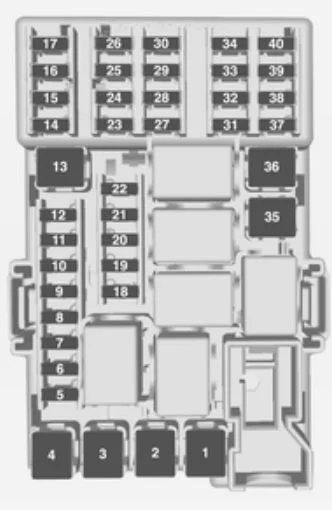

Komora silnika

Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

Zdejmij pokrywę i złóż ją do góry, aż się zatrzyma. Zdejmij pokrywę pionowo do góry.

Opel Corsa E (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł interfejsu przyczepy;

Tylny system nośny.

2
3 Czujnik akumulatora
4 Pompa paliwa modułu sterującego podwozia
5 ABS
6 Lewe światła mijania i światła do jazdy dziennej;

Lewa i prawa przesłona ksenonowych świateł drogowych.

7
8 Moduł sterujący skrzyni biegów MTA;

Moduł sterujący LPG.

9 Wykrywanie napięcia modułu sterującego nadwozia
10 Poziomowanie reflektorów
11 Tylna wycieraczka
12 Odmgławianie tylnej szyby
13 Światła mijania i światła do jazdy dziennej prawe
14 Podgrzewane lusterko zewnętrzne
15
16 Zestaw wspomagania hamulców
17 Zapłon;

Zasilanie korby.

18 Moduł sterujący silnika
19 Pompa paliwowa
20
21 Elektrozawory silnika;

Czujniki silnika.

22
23 System wtrysku
24 System spryskiwaczy
25
26 Czujniki silnika
27 Zawór odcinający nagrzewnicę
28 Moduł sterujący silnika
29 Moduł sterujący silnika
30 Moduł sterujący silnika
31 Światła drogowe lewe;

Światła mijania ksenonowe lewe.

32 Światła drogowe z prawej;

Światła mijania ksenonowe z prawej strony.

33 Moduł sterujący silnika
34 Klakson
35 Sprzęgło sprężarki klimatyzacji
36 Przednie światła przeciwmgielne

Opel Corsa E (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis
1 Pompa ABS
2 Przednia wycieraczka
3 Dmuchacz
4 Panel przyrządów
5
6 Nagrzewnica na olej napędowy
7 Skrzynia biegów
8 Niski poziom wentylatora chłodzącego
9 Wentylator chłodzący wysoki
10 Wentylator chłodzący
11 Rozrusznik

Panel przyrządów

Pojazdy z kierownicą po lewej stronie:  Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej.

Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.

Pojazdy z kierownicą po prawej stronie:  znajduje się za pokrywą w schowku na rękawiczki

Otwórz schowek, a następnie otwórz pokrywę i złóż ją.

Opel Corsa E (2016-2017) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Okna elektryczne
4 Transformator napięcia
5 Moduł sterowania nadwozia 1
6 Moduł sterujący nadwozia 2
7 Moduł sterowania nadwozia 3
8 Moduł sterowania nadwozia 4
9 Moduł sterowania nadwozia 5
10 Moduł sterowania nadwozia 6
11 Moduł sterowania nadwozia 7
12 Moduł sterowania nadwozia 8
13
14 Pokrywa bagażnika
15 System poduszek powietrznych
16 Połączenie łącza danych
17 Zapłon
18 System klimatyzacji
19 Szyberdach
20 Asystent parkowania;

Czujnik deszczu;

Kamera przednia.

21 Przełącznik hamulca
22 System nagłośnieniowy
23 Wyświetlacz
24
25 Gniazdo pomocnicze
26 Panel przyrządów
27 Ogrzewanie fotela kierowcy
28
29
30 Panel przyrządów;

Podgrzewanie siedzeń;

FlexDock.

31 Klakson
32 Ogrzewanie fotela pasażera
33
34 Podgrzewana kierownica
35 Zestaw do naprawy opon
36
37 Tylna wycieraczka
38 Zapalniczka
39 Elektrycznie sterowane szyby;

Szyberdach;

Wyświetlacz automatycznej skrzyni biegów.

40
